Dunlop GCB 95 mit LED "tunen"

[Gary Moore]

Hi,
hab jetzt endlich mein Dunlop GCB 95 Limited Edition White bekommen. Sieht super aus ist n´super Sound, es gibt nur ein Problem. Man sieht nicht ob es eingeschaltet ist oder nicht. Also hab ich mir gedacht man könnte n´LED einbauen, welches leuchtet, wenn es eingschaltet ist. Da ich nicht einfach drauf los löten will, wollte ich fragen, ob das schon mal jemand versucht hat oder ob es irgend wo im www ne Anleitung dazu gibt.



[darlex]

Hallo!

Wie wär es damit:
Umbau CRY-Baby auf True-Bybass mit LED-Anzeige

Einfach mal anschauen.



[SKAsono]

also erstmal würde ich mir überlegen, was es bringt!
Wenn man das Wah ne zeitlang benutzt, dann kommt man schon dahinter, wann es an ist und wann nicht. Ich hatte auch das Problem, habs dann aber nach kurzer Zeit raus gehabt.
Und überhaupt... wo willstn die LED hinmachen?



[Gary Moore]

Hi,

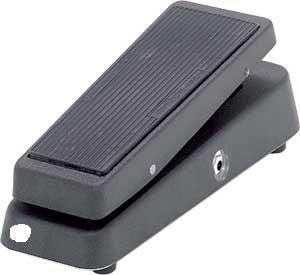

soll hinten hin (hab mal n´Bild angehägt, das weiße sool die LED werden ). Kennt ihr nen Schaltplan, bei dem nicht den Schalter, etc. austauschen muss, wollte dóch nicht sooo viel "zerstören".



[metalandertaler]

Hi Gary Moore.

Ich glaube, so eine schaltung gibt es, aber die hätte mMn zwei gravierende NAchteile:
1.) Du musst noch mehr löten
2.) Du hättest keinen True Bypass mehr

Und abgesehen davon zerstörst Du ja nix beim Austausch eines Schalters. Ds zerstörerische bei dem Umbau ist das Loch für die LED....

Grusz,

..::EDIT::..
Hier gibt es so eine Bypass-Schaltung:
http://www.geofex.com/Article_Folders/Millenium/millen.htm

Grusz,



[Löwe]

--> https://www.musiker-board.de/vb/effekte/168549-wo-die-bastler-unter-euch-frage-led.html

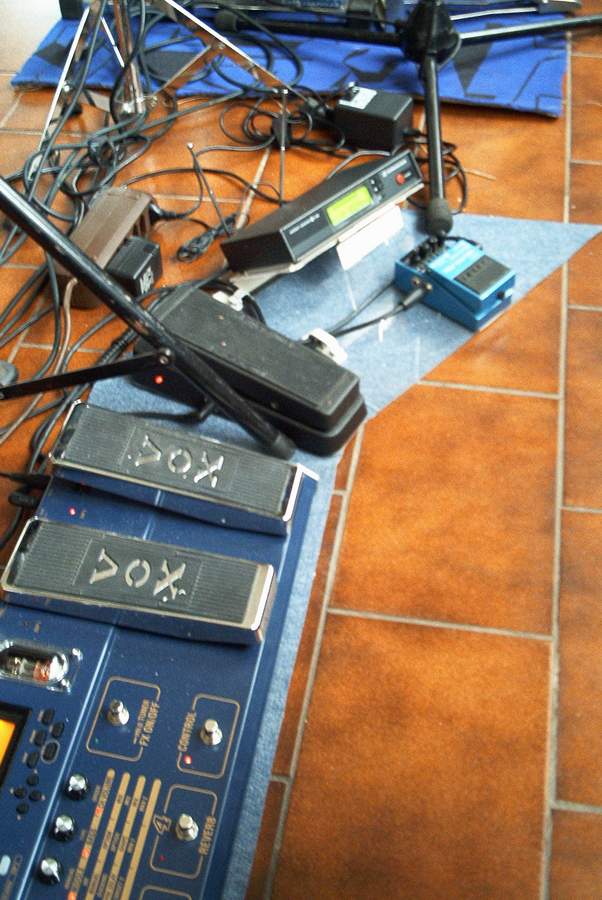

Ich hab das so:
--> https://www.musiker-board.de/vb/attachment.php?attachmentid=43279&d=1167813655


Gruß - Löwe


[PS: Beim Schalteraustausch dürftest Du am wenigsten kaputt machen (mech. Bauteil).
Bei elektr. (Platinen)Bauteilen (z.B. Poti, Kondensatoren, Batterieanschlüsse uvm.) sieht das manchmal schon etwas anders aus.]



[Josh TE]

Du hast zwei Möglichkeiten. Entweder den Millenium Bypass (welcher wohl aufwändiger und zerstörerischer wäre)
oder einen neuen Schalter einzubauen. DPDT für eine zusätzliche LED oder einen 3PDT mit True Bypass.
Ein Wah-Gehäuse besitzt auch (je nach Ausführung)ganz schön dicke Aussenwände.



[Gary Moore]

Hi,
sorry, hab mich n´bisschen falsch ausgedrückt . Den Schalter zu tauschen wäre noch O.K., an die Platine wollt ich jedoch nicht ran, da man da viel Zerstören kann, was man für den Wah - Effekt benötigt.

P.S.: Das man ein Loch ins Gehaüse bohren mus weiß ich doch!
