Eigenbau einer Superstrat

[Blade Runner]

Klasse!



[Cameloni88]

Nabend zusammen,

nachdem alles soweit sehr gut funktioniert hat stehe ich nun vor dem (für mich) größtem Problem: der Elektronik...ist einfach nicht mein Ding.
Hier ist ein Foto zu sehen, auf dem zumindest 1 PU angeschlossen ist, so wie ich es bei DiMarzio auf der Homepage gesehen habe.
Hier:
http://www.dimarzio.com/sites/default/files/diagrams/2h1v_3w_all.pdf

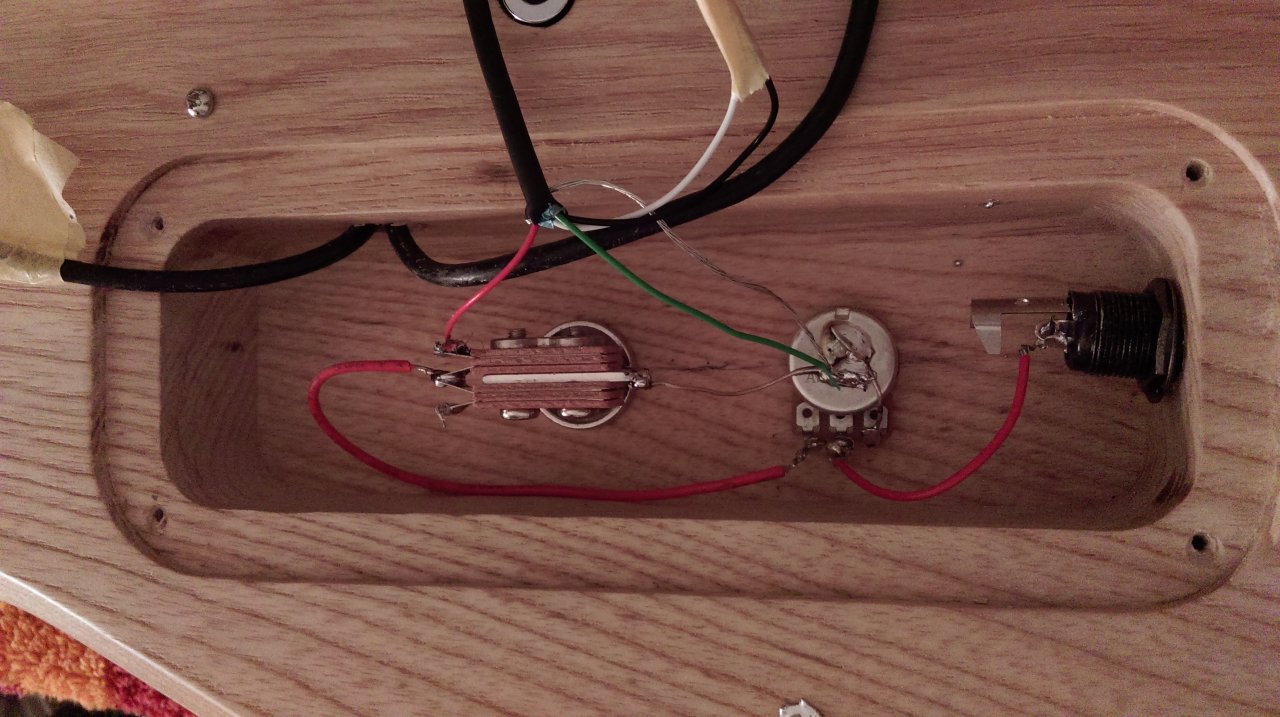

Ich habe einen 3-Way Switch und ein Volume Pott, das Ganze soll an die Buchse gebracht werden. Nachfolgend das Bild, kann mir jemand helfen? Ich kenne mich 0 mit Elektronik aus und finde meinen Fehler nicht...

Edit: habe noch selbst erkennen können, dass die Erde an der Buchse fehlt... aber das ist nicht der Grund dafür, dass nichts zu hören ist, kein Brummen, geschweige denn Saitenklänge oder Klopfen an den PU's.
Achso: Es handelt sich um Dimarzio Titan Pickups. Falls das wichtig sein sollte??



[DocWorst]

@Cameloni88 es fehlt die Verbindung der Erdung zur Buchse, wie du selber schon herausgefunden hast. Löt die mal dran. Wenn dann immer noch gar nix brummt, würde ich auch mal das Kabel prüfen, ob das nicht defekt.



[*JEAN*]

die erde muss sein wir sprechen hier ja auch von einen Stromfluss .. der muss geschlossen sein. daher hörst du nichts.

was für einen Jack hast genommen ? hatte dieser 3 ode 2 Anschlüsse ?
http://www.seymourduncan.com/wp-content/uploads/2015/05/2H_3G_1V.jpg

das schema ist für ein anfänger besser beschrieben .. der Farbcode müsstet du einfach noch berücksichtigen von Seymour auf DiMarzio



[Cameloni88]

@Cameloni88 Wenn ich das richtig sehe, fehlt de Verbindung der Erdung zur Buchse.

die erde muss sein wir sprechen hier ja auch von einen Stromfluss .. der muss geschlossen sein. daher hörst du nichts.

was für einen Jack hast genommen ? hatte dieser 3 ode 2 Anschlüsse ?
http://www.seymourduncan.com/wp-content/uploads/2015/05/2H_3G_1V.jpg

das schema ist für ein anfänger besser beschrieben .. der Farbcode müsstet du einfach noch berücksichtigen von Seymour auf DiMarzio

Danke für die Antwort erstmal, das Schema ist einfacher, habe es mal durchgesehen und bis auf die Erdung hab ich es so gemacht. Mein Schalter hat 2 Kontakt Plus einen riesigen, der "raussteht". Erkennt man was ich meine auf dem Foto?

Grüße



[rz259]

Mein Schalter hat 2 Kontakt Plus einen riesigen, der "raussteht". Erkennt man was ich meine auf dem Foto?

Grüße

Dann hast du eine Stereo-Buchse verbaut. Löte mal die Masseleitung an und wenn du dann noch nichts hörst, dann solltest du mal das rote Kabel an den anderen Kontakt anlöten.



[Cameloni88]

Hallo,

erstmal danke an alle die gestern Abend auf meine Frage geantwortet haben Hat mir sehr geholfen, habe alles nochmal neu gelötet, beide PU's angeschlossen und vor allem natürlich euren Tipps zufolge auch die Erdung ordentlich angebracht, an der Buchse wie auch an die Brücke. Danke nochmal!

Ich habe die Gitarre gerade final moniert, Saiten aufgezogen und alles eingestellt (Hals/Saitenlage/Intonation) und kann bislang nur meinen kurzen ersten Eindruck nach ca. 1 Stunde Spielen geben:

Mit "Fanbrille" auf: Hammer - gerade für High Gain Geschichten (dafür ist sie vorgesehen)

Ohne "Fanbrille" auf: Eine sehr gute Gitarre, Spielgefühl ist gut, Sound ebenso. Meine RGA-121 wird schwere Zeiten vor sich haben, denn nüchtern gesprochen: die neue gefällt mir besser - der Langzeittest steht noch aus, ich weiß, aber mein erster Eindruck ist wirklich viel besser als ich erwartet habe

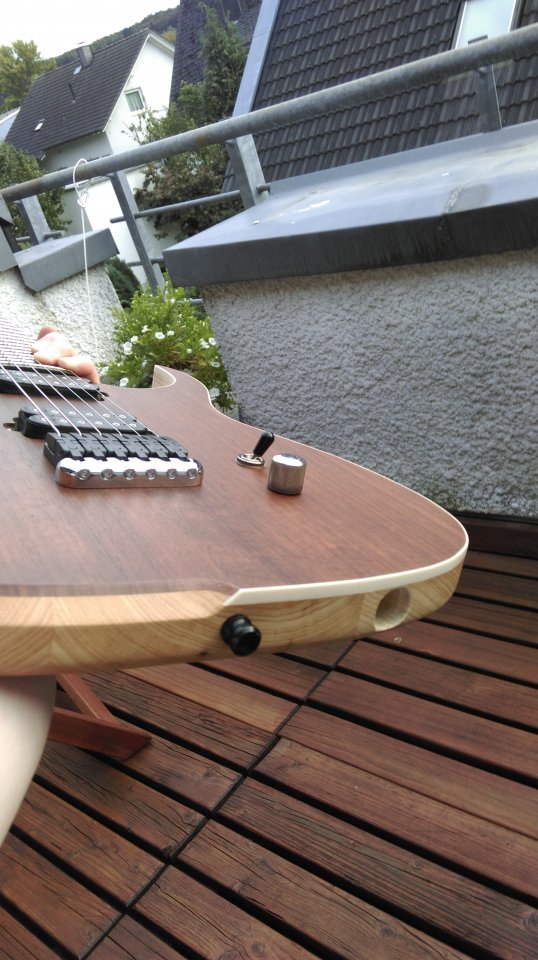

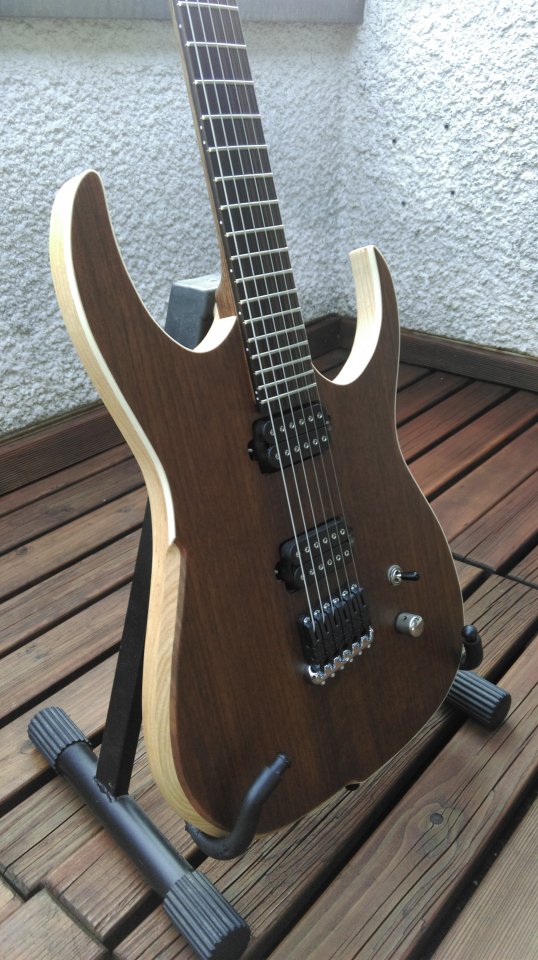

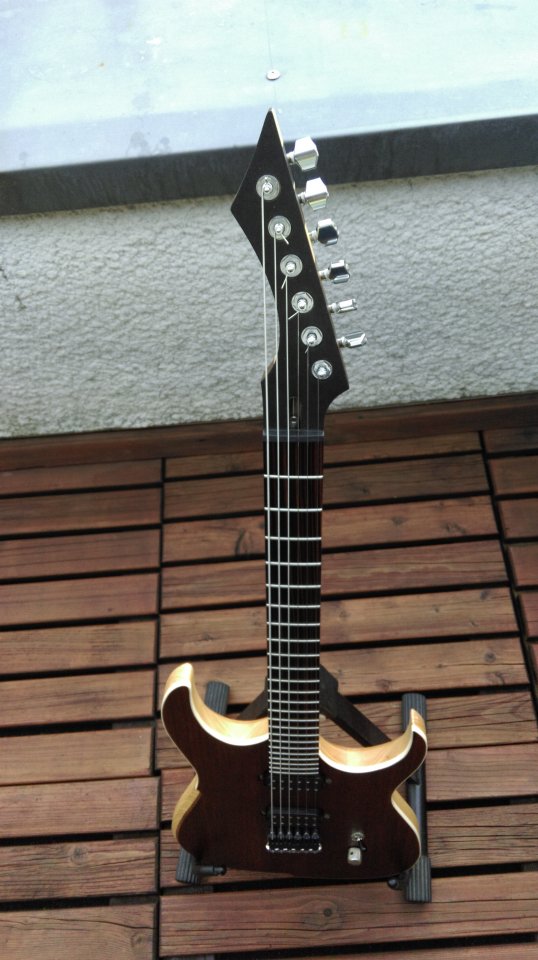

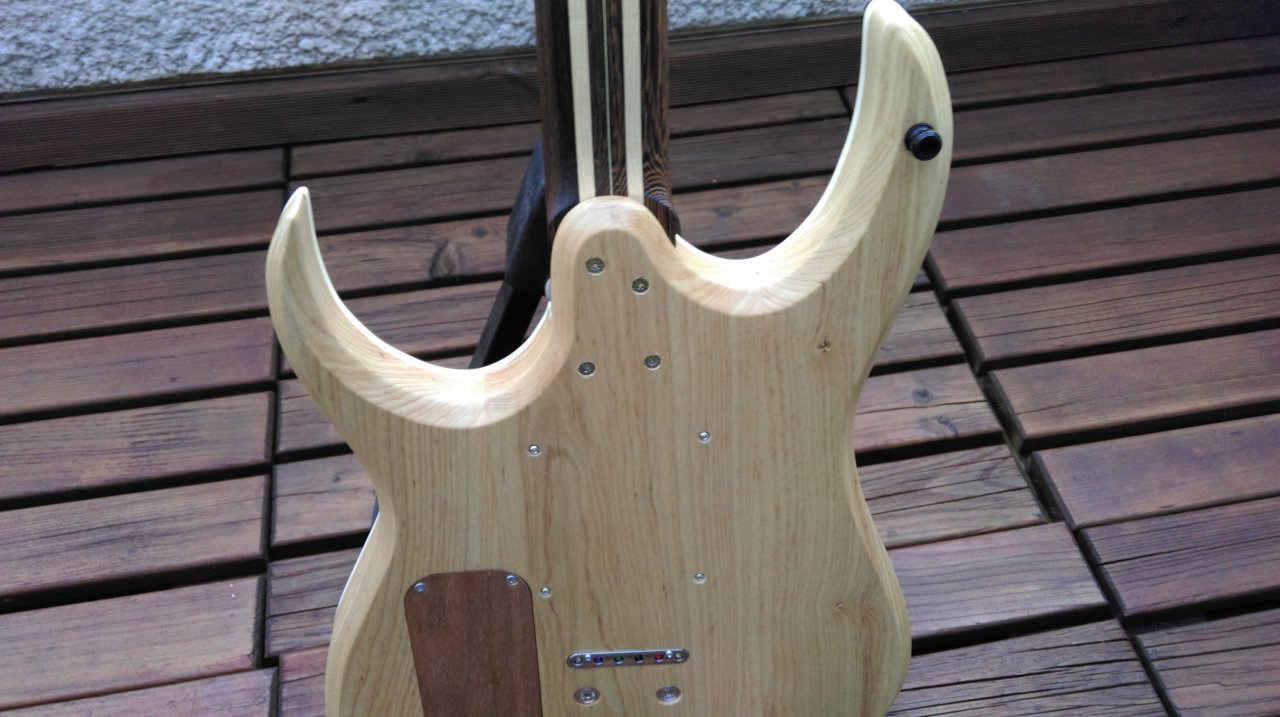

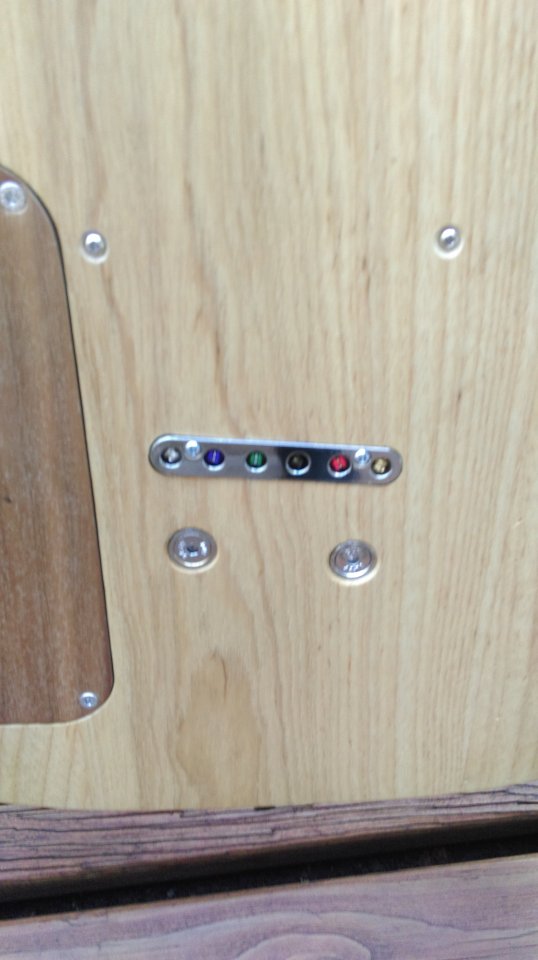

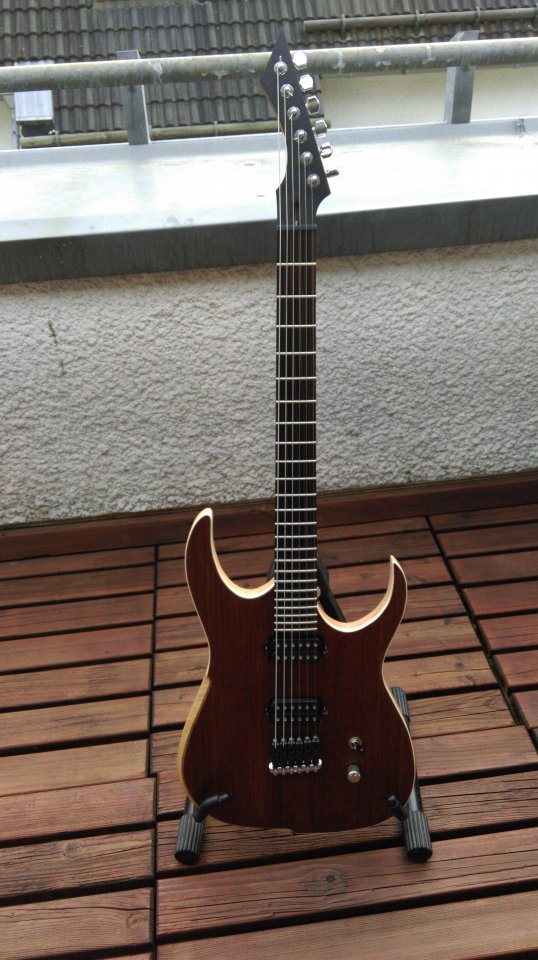

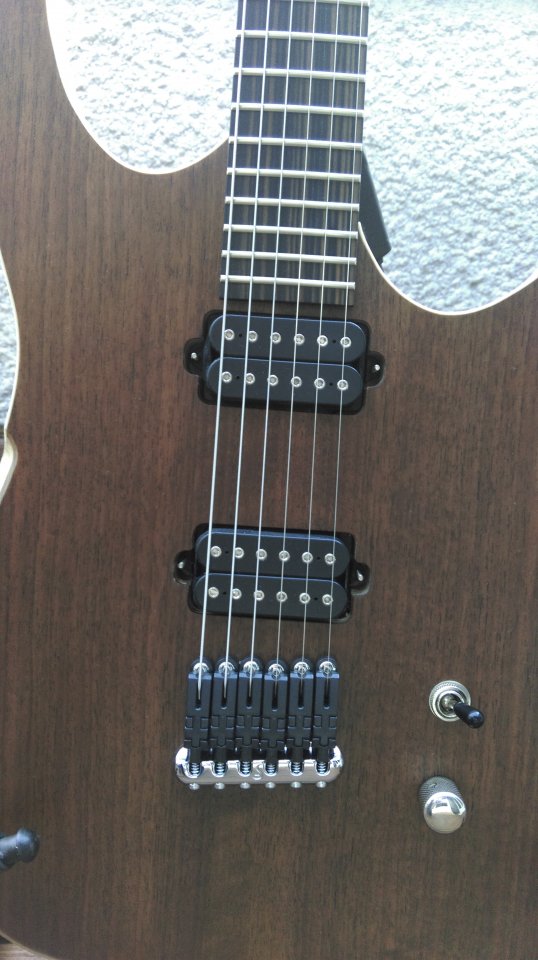

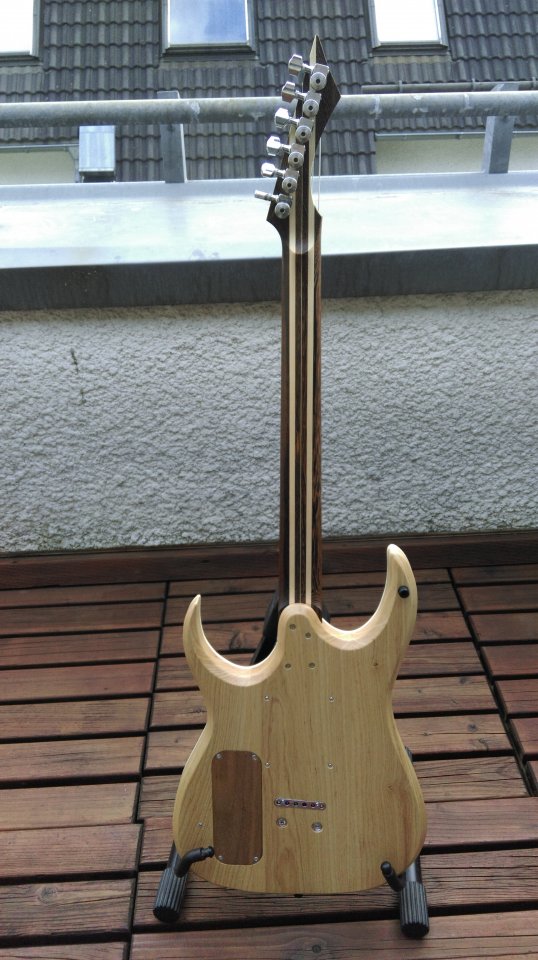

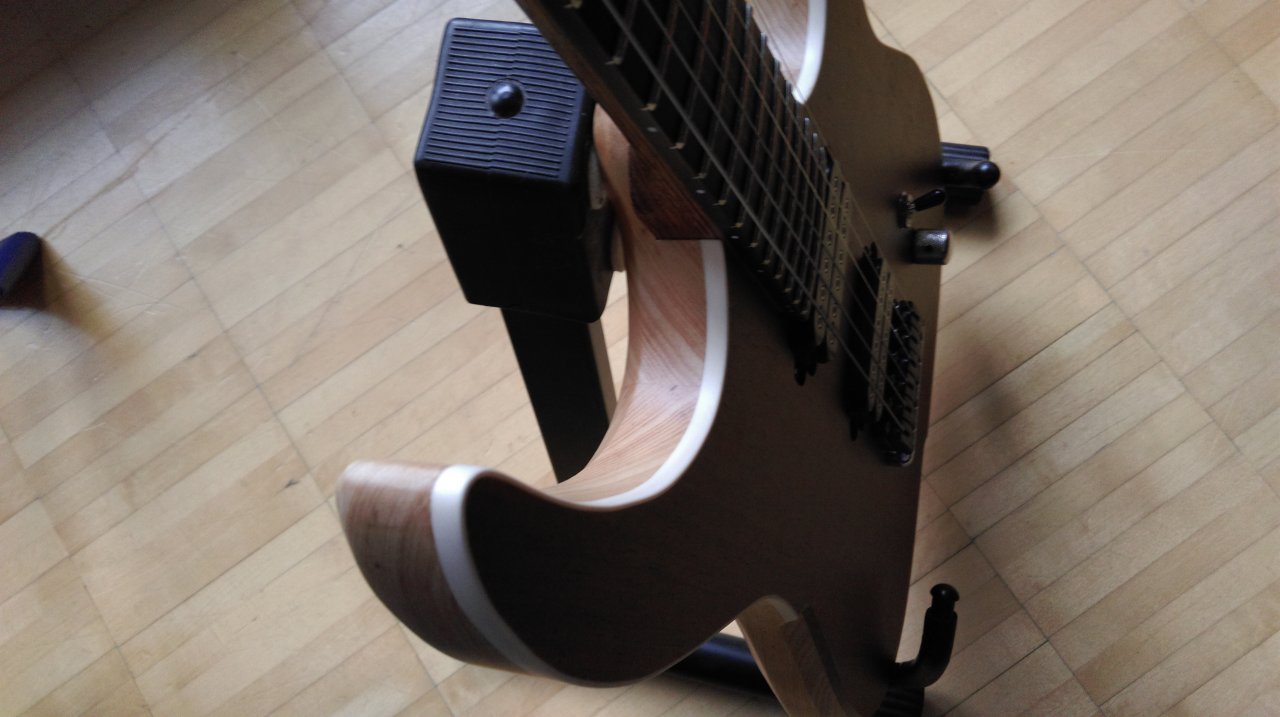

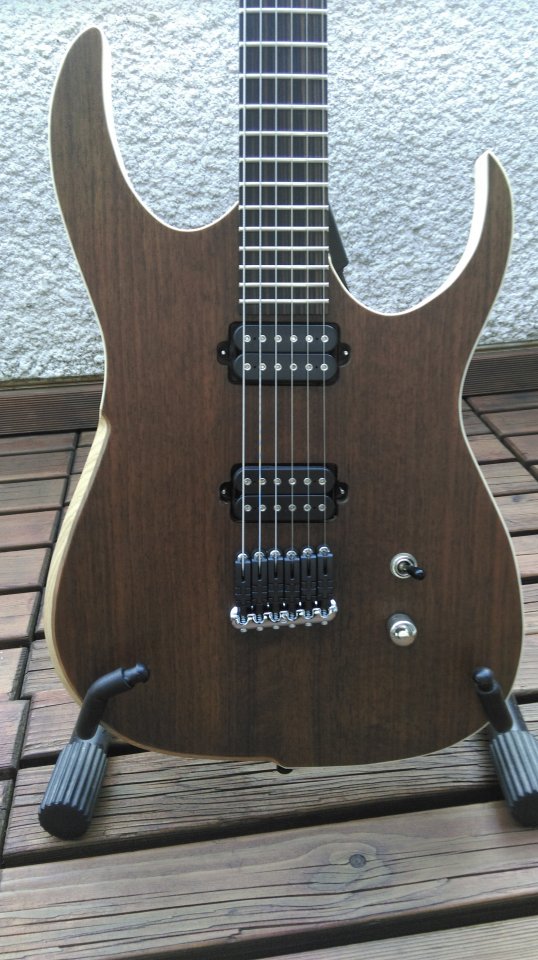

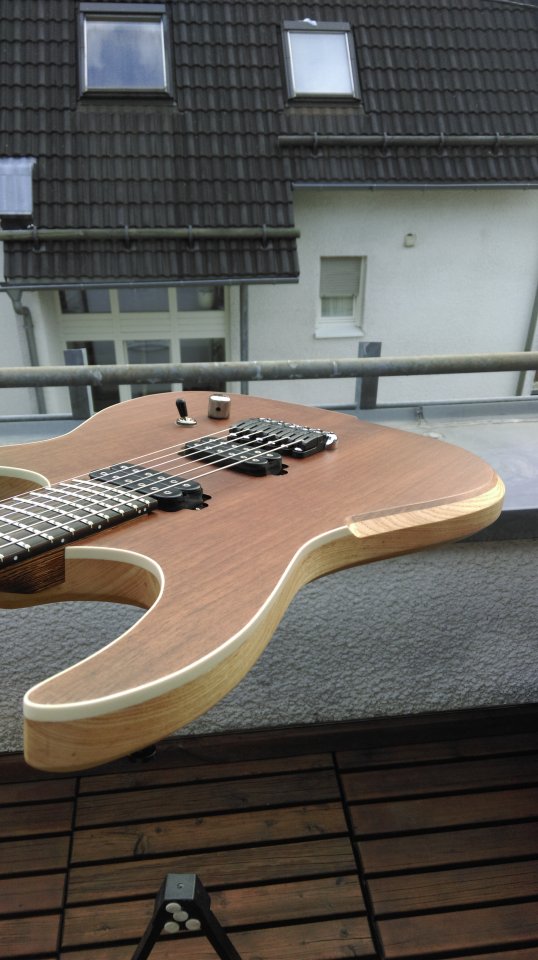

Hier noch ein paar Fotos und einige Soundsample (nix dolles, hat keine 5 Minuten gedauert ) - aber schaut und hört doch einfach selbst mal rein. Weitere Folgen, ggf. auch mal im Mix - man wird sehen

Ich seh' gerade Soundsamples gehen hier nicht, lade ich bei Zeiten woanders hoch und verlinke sie hier - fürs Erste wird also nur geguckt



[Theo Retisch]

Wow, ich kann mich nur wiederholen: das Teil sieht hammermäßig aus! Wüsste ich nicht, dass du sie gebaut hast, würde ich von der Optik her auf ein Instrument aus einer kleinen Gitarrenmanufaktur schließen. Klasse Arbeit.

Ich freu mich schon auf die Soundbeispiele.



[Cameloni88]

Hier ist der besagte Link:

https://soundcloud.com/andy-h-man/sets/neue-gitarre

Clip 1: Clean
- Bridge PU
- Beide PU's
- Neck PU

Clip 2: Gain Chords
- 6505 Lead Channel
- links/rechts, dann in die Mitten gepannt

Clip3: Geschrammel
-6505 Lead Channel - einfach ein bisschen Geschrammel ohne Plan & Ziel

Clip 4: Riff 1
- erst 6505 Lead Channel
- dann Triple Rectifier

Sicherlich nicht optimal gespielt, darauf lag der Fokus nicht, wollte nur versuchen, meinen ersten Eindruck der Gitarre rüberzubringen



[DocWorst]

Was für ein Sahneteil und klingt mächtig böse. Hast du die NYXL Saiten drauf? Wenn ja, bist du mit diesen Saiten zufrieden?



[Cameloni88]

Was für ein Sahneteil und klingt mächtig böse. Hast du die NYXL Saiten drauf? Wenn ja, bist du mit diesen Saiten zufrieden?

Danke
Ne, hab ich nicht, diese hier sind drauf:
https://www.thomann.de/de/daddario_exl117.htm*
Oder meinst du diese Serie?



[DocWorst]

Nein, ich meinte die D'Addario NYXL.Habe sie vor kurzem für mich entdeckt und finde das die sehr gut klingen. D Addario scheint die aber genauso farblich zu kodieren, wie die EXL Gold für die E-Saite usw.



[smello]

Ein schönes Teil hast du da gebaut. Mit anderem Headstock würde ich die auch nehmen, aber das ist natürlich Geschmackssache



[Cameloni88]

Hier ist der besagte Link:

https://soundcloud.com/andy-h-man/sets/neue-gitarre

Clip 1: Clean
- Bridge PU
- Beide PU's
- Neck PU

Clip 2: Gain Chords
- 6505 Lead Channel
- links/rechts, dann in die Mitten gepannt

Clip3: Geschrammel
-6505 Lead Channel - einfach ein bisschen Geschrammel ohne Plan & Ziel

Clip 4: Riff 1
- erst 6505 Lead Channel
- dann Triple Rectifier

Sicherlich nicht optimal gespielt, darauf lag der Fokus nicht, wollte nur versuchen, meinen ersten Eindruck der Gitarre rüberzubringen

Alte Tracks gelöscht (außer clean) einen neuen Hochgeladen, wer Bock hat darf gern reinhören - diesmal im "ich nenne es mal "Mix""

https://soundcloud.com/andy-h-man/neue-gitarre-vh-4-danach-6505



[DocWorst]

Das Teil brät ja ordentlich. Gefällt mir sehr gut.



[Cameloni88]

Hier ist noch etwas dazugekommen:

https://soundcloud.com/andy-h-man/kemper-amp-test-song-neue-gitarre



[CrackerJack]

Wirklich cooles Teil, ich bau mir zur Zeit eine Superstrat in ähnlichem Design, aber deutlich einfacher und längst nicht so schön

Magst du bei Gelegenheit vielleicht mal was zu den Titans schreiben? Man findet zu denen noch nichts, und da sie eine günstigere Alternative zu BKP Juggernauts und Seymour Duncan Alpha/Omega sind sind sie ziemlich interessant



[Cameloni88]

Wirklich cooles Teil, ich bau mir zur Zeit eine Superstrat in ähnlichem Design, aber deutlich einfacher und längst nicht so schön

Magst du bei Gelegenheit vielleicht mal was zu den Titans schreiben? Man findet zu denen noch nichts, und da sie eine günstigere Alternative zu BKP Juggernauts und Seymour Duncan Alpha/Omega sind sind sie ziemlich interessant

Danke für die netten Worte zeig doch mal ein paar Bilder von deinem Bau

Zu den DiMario Titan's kann ich noch kein abschließendes Fazit ziehen, mein Eindruck bisher ist aber sehr gut, sind sehr ausgewogen, keine zu große Bass/Mittenbetonung, sehr angenehm...im High Gain Bereich hört man jede einzelne Saite klingen, sie sind sehr klar und extrem "schnittig" im Attack... sehr definiertes Klangbild...ABER: Wenn man Fehler macht/unsauber spielt, gibt der PU das halt auch 1:1 an den Amp weiter...ist Fluch & Segen zugleich denke ich.

Aber mit Juggernauts würde ich sie jetzt nicht unbedingt vergleichen, sind (Vorsicht, subjektive Meinung) vielseitiger. Und im Klangbild nicht nur auf "Brutalität" gezüchtet, auch bluesige/ruhige Sachen gehen recht gut damit.
Alpha/Omegas habe ich noch nie gespielt, kenne sie nur aus den Videos von Mark Holcomb (Periphery). Da klingen sie aber wirklich guuuuuut
