Tach zusammen,

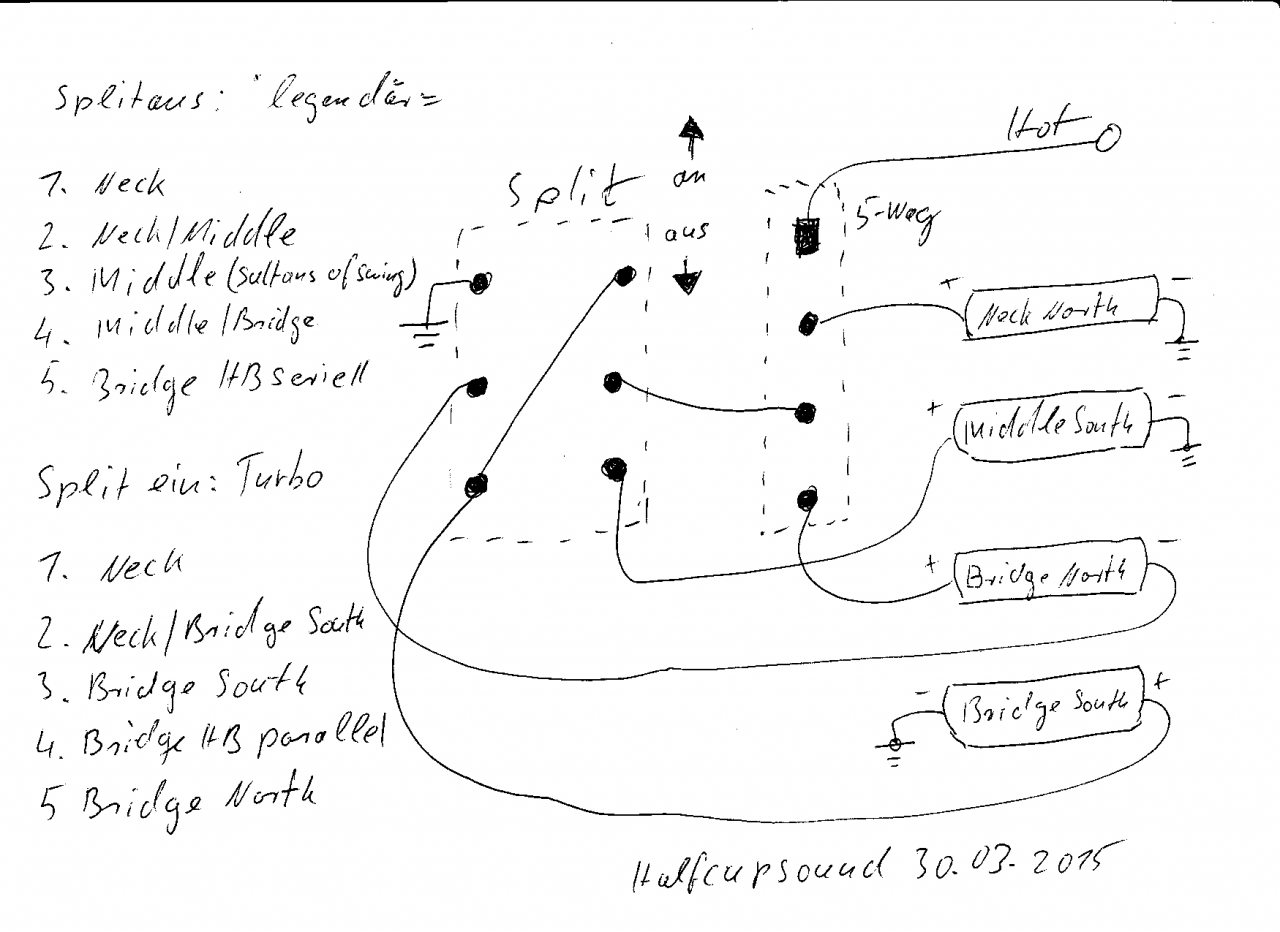

hiermit teile ich mit euch meine selbst entworfene Schaltung meiner Highway One HSS Fat Strat.
Warum? Ganz einfach!
Weil ich denke, dass es sich bei dieser Schaltung um eine der besten der Welt handelt!
Übertriebe ich? Ganz bestimmt, aber über Sound-Geschmack lässt sich nun mal nicht streiten.
Für mich jedenfalls ist die Verdrahtung das "Nonplusultra" für eine HSS Strat.
In der Bridgeposition befindet sich ein Seymour Duncan JB Trembucker, die beiden Singlecoils sind die Standard-Coils der Highway One.
Der Schalter ist ein Fender Super Switch.
Da ich eher Rock / Blues und so'n Zeuch spiele, ist ein in Serie geschalteter Humbucker eher uninterresant, weil zu matschig.
Daher habe ich diese Option der Schaltung vernachlässigt nach dem Motto: "Willste Creme, spiel 'ne Gibson, aber keine Strat..."
Die Schaltung ist bis auf die 4. Position "Hum"-unterdrückend, weil immer gegenpolig geschaltet (Nord/Süd zusammen).
Aus dem JB Humbucker lässt sich mit dem Schalter ein ganz ordentlich klingender Singlecoil machen.
Den Schalter dafür habe ich als Push/Push Poti (Göldoof) an Stelle des mittleren Toneregler gebaut.
Der Regler selber ist ohne Funktion, da verstellt sich also beim Ein-/Ausschalten nichts am Sound.
Wichtig war für mich, dass die Strat immer noch genau so aussieht wie "als wenn nix wäre..."
Klar, klingt ein "Echter" Singlecoil anders / geiler als ein gesplitteter Humbucker.
Aber mal ehrlich, mit der HSS gehen wir doch eh einen Kompromiss ein, und ich denke, ich habe in dieser Schaltung das beste rausgeholt.
Mein Lieblingssound wird über die beiden Singlecoils (parallel geschaltet selbtverständlich) generiert.
Daher habe ich den Sound auf die 5. Position gelegt.
Ist im Eifer des Gefechts auf der Bühne einfacher umzuschalten / zu treffen.
Auf den Sound des mittleren Pickup als Singlecoil habe ich verzichtet, aber das tun, denke ich, eh die meisten.
Etwa nicht?
So, das wär's.
Der Rest ist selbsterklärend.
Viel Spaß beim Nachbauen / modifizieren / kommentieren.
hiermit teile ich mit euch meine selbst entworfene Schaltung meiner Highway One HSS Fat Strat.
Warum? Ganz einfach!
Weil ich denke, dass es sich bei dieser Schaltung um eine der besten der Welt handelt!
Übertriebe ich? Ganz bestimmt, aber über Sound-Geschmack lässt sich nun mal nicht streiten.
Für mich jedenfalls ist die Verdrahtung das "Nonplusultra" für eine HSS Strat.
In der Bridgeposition befindet sich ein Seymour Duncan JB Trembucker, die beiden Singlecoils sind die Standard-Coils der Highway One.
Der Schalter ist ein Fender Super Switch.
Da ich eher Rock / Blues und so'n Zeuch spiele, ist ein in Serie geschalteter Humbucker eher uninterresant, weil zu matschig.
Daher habe ich diese Option der Schaltung vernachlässigt nach dem Motto: "Willste Creme, spiel 'ne Gibson, aber keine Strat..."
Die Schaltung ist bis auf die 4. Position "Hum"-unterdrückend, weil immer gegenpolig geschaltet (Nord/Süd zusammen).
Aus dem JB Humbucker lässt sich mit dem Schalter ein ganz ordentlich klingender Singlecoil machen.
Den Schalter dafür habe ich als Push/Push Poti (Göldoof) an Stelle des mittleren Toneregler gebaut.
Der Regler selber ist ohne Funktion, da verstellt sich also beim Ein-/Ausschalten nichts am Sound.
Wichtig war für mich, dass die Strat immer noch genau so aussieht wie "als wenn nix wäre..."
Klar, klingt ein "Echter" Singlecoil anders / geiler als ein gesplitteter Humbucker.
Aber mal ehrlich, mit der HSS gehen wir doch eh einen Kompromiss ein, und ich denke, ich habe in dieser Schaltung das beste rausgeholt.
Mein Lieblingssound wird über die beiden Singlecoils (parallel geschaltet selbtverständlich) generiert.
Daher habe ich den Sound auf die 5. Position gelegt.
Ist im Eifer des Gefechts auf der Bühne einfacher umzuschalten / zu treffen.
Auf den Sound des mittleren Pickup als Singlecoil habe ich verzichtet, aber das tun, denke ich, eh die meisten.
Etwa nicht?
So, das wär's.
Der Rest ist selbsterklärend.
Viel Spaß beim Nachbauen / modifizieren / kommentieren.
- Eigenschaft
, brauche ich serie/parallel schaltbar.
Im Nachhinein ist mir aufgefallen, das ich deine Position Bridge-Split/Middle unterschlagen habe. Dann mach ich heute Abend noch eine Skizze mit einem On-Z-On. Im ersten Gang wird der Bridge-Split geschaltet, dann hast du die Bridge-Split/Middle-Kombination.
