Footswitch selberbauen???

von -Jo-hnN-y-, 12.02.07.

  1. -Jo-hnN-y-

    -Jo-hnN-y- Registrierter Benutzer

    Im Board seit:
    11.05.06
    Zuletzt hier:
    12.01.14
    Beiträge:
    241
    Ort:
    Mendig
    Zustimmungen:
    0
    Kekse:
    60
    Erstellt: 12.02.07   #1
    Moinsen!
    Der threadtitel sagt eigentlich schon alles.
    und zwar ist meine frage an euch ob ihr es für möglich halten das ich als laie es hinbekommen würde mir einen footswitch selber zu bauen? und wenn ja könnte man mir tipps geben evtl. Baupläne schaltpläne etc ?? oda gibt es schon jmd hier der so etwas gemacht hat und mir da helfen könnte ??
    wäre froh über antwort!

    achja! der footswitch sollte am ende das können was der hier auch kann! und käme ich am ende Billiger weg als mir en neues zu kaufen??

    danke für die anteilnahme!

  2. _xxx_

    _xxx_ Registrierter Benutzer

    Im Board seit:
    17.07.06
    Zuletzt hier:
    13.07.16
    Beiträge:
    11.740
    Ort:
    Benztown-area
    Zustimmungen:
    309
    Kekse:
    20.656
    Erstellt: 12.02.07   #2
    Da kannst den billigsten einfachsten mechanischen Footswitch im Angebot nehmen, muss ja nicht von Fender sein. dann bist mit vielleicht 15€ dabei. Also billiger kannst es kaum bauen wenn es was taugen soll.

  3. Slaytanic

    Slaytanic Registrierter Benutzer

    Im Board seit:
    09.09.03
    Zuletzt hier:
    4.02.15
    Beiträge:
    1.761
    Ort:
    Caparison Heaven
    Zustimmungen:
    22
    Kekse:
    2.462
    Erstellt: 12.02.07   #3
    Nagut dann will ich auch mal...

    also ich spiele einen Peavey Supreme XL und habe diesem Plastikswitch nie getraut.........du möchtest ja nur einen Footswitch mit Mono Klinke bauen......das ist alles nicht so schwer.......du musst zuerst herausfinden ob du nen SChalter (der Kontakt wird auf dauer unterbrochen) oder nen Taster braucht der Kontakt wird nur kurz unterbrochen...

    Stecke einfach ein Kabel in deinen Fender........und berühre mit einem Metallgegenstand die Spitze und den Schaft wenn er nur so lange umschaltet wie du die beiden Teile berührst brauchst du nen SChalter wenn er erstwieder umschaltet bei erneutem berühren beider parts brauchst du nen Taster.....

    komplizierter wirds wenn du noch ne Status LED mit einbauen möchtest ..dann empfehl ich dir nen 3dpt SChalter......zum Beispiel bei Musikding...............

    Ich hab mir für den oben besagten Peavey auch selbt einen gelötet..hierzu hab ich mir erstmal ein Gehäuse bei Banzaieffects bestellt, welches leider zu hoch war..also ran an die Säge...

    So wars im orginal

    http://img377.imageshack.us/img377/3511/dsc00379ly9.jpg

    kurz vorm sägen

    http://img65.imageshack.us/img65/5280/dsc00384tu4.jpg

    nachdem sägen:great:

    http://img369.imageshack.us/img369/68/dsc00386fs0.jpg

    dann Löcher gebohrt, wenn du nur ne Handbohrmaschine hast VORSICHT auf die Finger.....

    http://img369.imageshack.us/img369/1781/dsc00388wg9.jpg

    dann alles reingelötet hier sieht man noch nicht alles

    http://img65.imageshack.us/img65/3040/dsc00389ym4.jpg

    und dann noch beklebt das fertige Ergebnis siehst du dann in meine Customboard eigenbau Signaturlink...

    da ich jedoch das Gefühl hab das du (nicht bös gemeint) keine Ahnung hast würd ich dir auch zu einem gekauften raten..:great:

    Ansonsten schau mal hier

    Das Musikding Shop

    und da auch im Forum:great:

    das ganze hat mich so ca 40 Euro gekostet..aber ist dann halt auch Custommade in Germany:great:

    MFG:great:

  4. -Jo-hnN-y-

    -Jo-hnN-y- Threadersteller Registrierter Benutzer

    Im Board seit:
    11.05.06
    Zuletzt hier:
    12.01.14
    Beiträge:
    241
    Ort:
    Mendig
    Zustimmungen:
    0
    Kekse:
    60
    Erstellt: 12.02.07   #4
    So ersteinmal danke an euch beide für die schnelle antwort!

    um erstmal entwas ins rechte licht zu rücken: nein ich besitze keinen fender es sollte nur ein beispiel sein... ich benötige also einen schalter und keinen taster das habe ich bereits heute auf der probe festgestellt. @slaytanic mit solch einem gerät von meinem bandkollegen hab ich es ausprobiert.Jedoch hat hier auch immer nur der rechte schalter im jeweiligen kanal funktioniert. Also die sache ist, ich besitze einen Ibanez amp GX 60. ich hab diesen vor ca. 3 jahren von meinem onkel "geerbt" nur leider ohne Footswitch. der amp verfügt über zwei Buchsen die einmal Overdrive und eienmal Reverb regeln sollen. ich bräuchte also entweder einen footswitch mit 2 kabeln oder zwei einzelne und da ich eben mal bei thomann etc nachgeschaut habe und nichts unter 20€ gefunden habe dachte ich mir evtl kommt man mit selberbauen günstiger hin und kann sich das dann auch dementsprechend auf seine eigenen wünsche zuschneiden.
    jo zu meinen technischen fähigkeiten ist zu sagen das sie auf dem gebiet elektrotechnik nicht gerade ausgebaut vorhanden sind....^^ ich weis wie man lötet etc. aber über mehr bin ich auch nie hinausgekommen...

    jetz nochmal ne frage an euch ist euch solch ein footswitch mit 2 kabeln bekannt?? bin nämlich noch nie drübergestolpert. ich weis aber aus fotos von ebay etc woch mein amp verkauft wurde, dass es so etwas geben muss. wenn nicht wärs nett wenn ihr mir mal ein paar empfehlenswerte einzelne footswitsch also schalter posten würdet. wenn möglich möglichst günstig (schüler halt.....).

    so danke für die aufmerksamkeit

  5. _xxx_

    _xxx_ Registrierter Benutzer

    Im Board seit:
    17.07.06
    Zuletzt hier:
    13.07.16
    Beiträge:
    11.740
    Ort:
    Benztown-area
    Zustimmungen:
    309
    Kekse:
    20.656
    Erstellt: 12.02.07   #5
    Ich kenne den Amp zwar nicht, aber so was wäre recht ungewönlich. Normalerweise hast du bei einem Doppelswitch ein Kabel mit einer Stereoklinke dran. Kannst Du mal ein Foto von der Amp-Rückseite posten?

  6. -Jo-hnN-y-

    -Jo-hnN-y- Threadersteller Registrierter Benutzer

    Im Board seit:
    11.05.06
    Zuletzt hier:
    12.01.14
    Beiträge:
    241
    Ort:
    Mendig
    Zustimmungen:
    0
    Kekse:
    60
    Erstellt: 12.02.07   #6

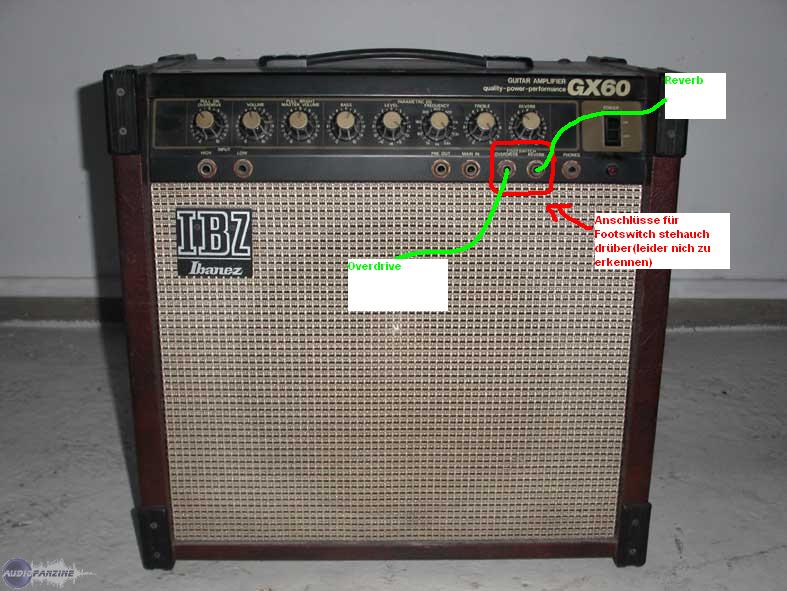

    Kann selber grad kein foto machen, da der amp im proberaum steht, aber hab eins im inet gefunden an dem ich es vllt verdeutlichen kann. kam mir auch relativ ungewöhnlich vor da ich bis jetz noch nie solch einen footswitch gesehen hab aber es muss ja so sein weil der original switch so aussieht..:screwy:
