Fußschweller für Yamaha electone HS8 gesucht

[Obenender]

Hallo zusammen,
meine gebraucht gekaufte Yamaha HS8 hat nur einen Fußschweller verbaut - einen zweiten gibt es lt. Bedienungsanleitung aber als Sonderzubehör (allerdings steht da keine (Typen-)Bezeichnung dabei).
Kann mir einer sagen, wo / wie ich einen solchen zweiten Schweller bekomme bzw. wie konkret der heißt (damit ich Onkel Google befragen kann)?
Danke im Voraus an alle Musiker da draußen
LG, Obenender



[Goldwing7]

Yamaha FC7 wäre wohl das Richtige



[Obenender]

Wenn ich das richtig sehe, wird das FC7 mit Klinkenstecker angeschlossen. Bei der HS8 ist unter der Klappe aber ein 5poliger Anschluss verbaut. Die Frage ist ja, ob mal irgendwo / irgendwie noch so ein Originalteil herbekommt ?!



[siebenhirter]

Hallo,
im Service-Manual ist es als Original-Ersatzteil als EP-10 von Yamaha beschrieben.

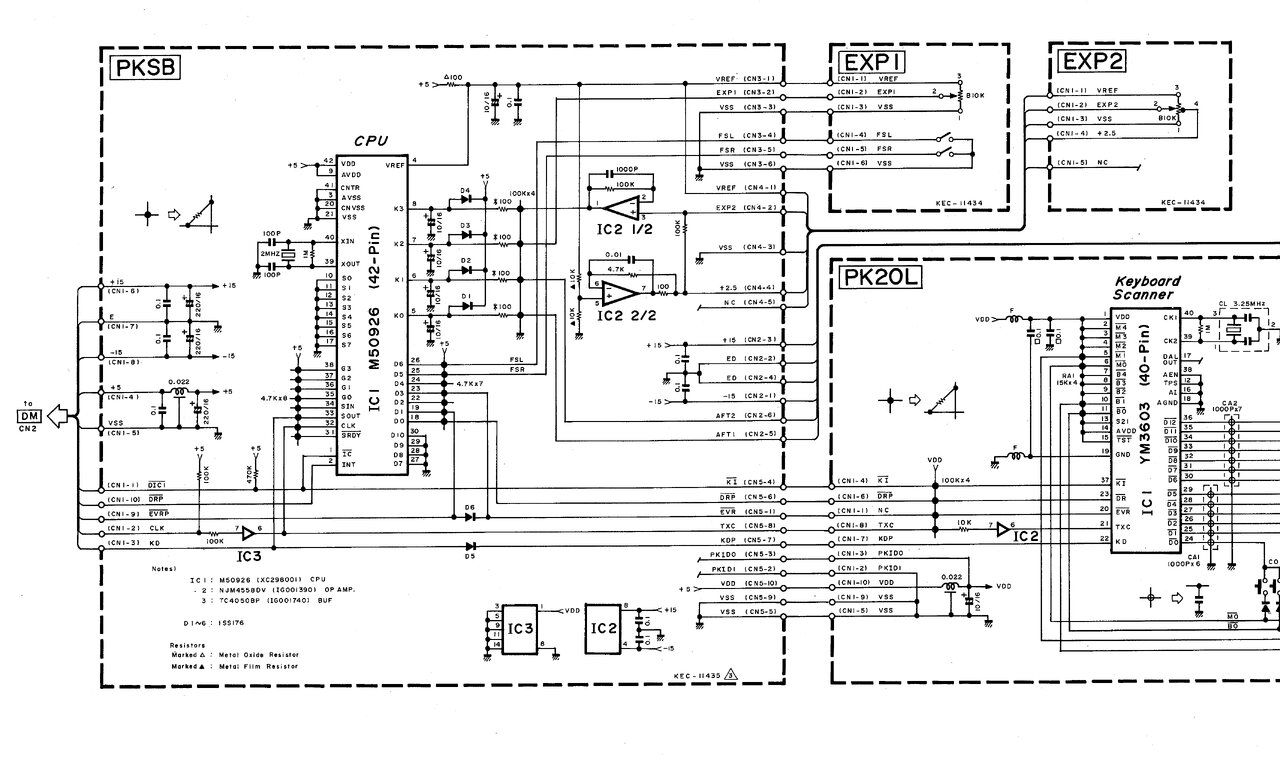

Am Schaltbild verstehe ich den Anschluß 4 (+2,5) am EXP2 nicht ganz.



[Obenender]

Mir geht es darum, ein zweites Schwellerpedal dazu zu bekommen - hab mittlerweile gefunden, dass das wohl das EP-20 ist (hab ich in irgendeinem Dokument für die HX-Serie gefunden).
Das größte (unlösbare?) Problem ist nun nur, ob man sowas noch bekommt (einzeln wahrscheinlich kaum möglich). Oder kann man ein anders einfach nutzen und irgendwie anschließen?



[siebenhirter]

Hallo,
der zweite Fußschweller ist für die Echtzeit-Steuerung von Pitch-Bending bzw dem Tempo des Rhythmus und ist nur für die HS-8 einsetzbar.

Es hat zwar einen Potentiometer (10K) wie das Expressionpedal, aber dieser Potentiometer ist ein 4-pin-Potentiometer mit einem vierten Anschluß - dieser ist mit dem Mittelpunkt der Widerstandsbahn verbunden.

Potentiometer mit einem sogen. Mittenanschluß hat man früher für Klangregelungen eingesetzt. Beim HS-8 ist dieser Anschluß des Exp2 über die Leitung +2.5 mit dem Ausgang des OP-AMP IC2/2 (und über 100 Ohm) verbunden.

Wenn du so einen Potentiometer irgendwo findest, könnte man diesen in einen herkömmlichen Fußschweller einbauen und er müßte damit funktionieren.

Einen zweiten Original-Fußschweller - also nicht einen der bei jeder HS-8 vorhandenen Fußschweller, sondern den zweiten, zusätzlichen - hat eventuell Hr. Mathias Brem in Hamburg.

Dessen Homepage findest du unter http://www.orgeltechnik-nord.de/Kontakt/kontakt.html (info@orgeltechnik-nord.de).



[McCoy]

Oder man kauft eine komplette Orgel, die schon mit dem zweiten Schweller ausgestattet ist:
https://www.ebay-kleinanzeigen.de/s...-expander-cvs-10-und-bank/2215618098-74-16360

Viele Grüße,
McCoy



[frankpaush]

Service-Manual

gibt es das hier irgendwo? (ist das wie bei den Bedienungsanleitungen auch mit HS-4 Teil?) ich würde gerne mal schauen, ob der Aux in, der beim HS-4 Mono ausgelegt ist, bei den Großen aber wohl Stereo, vielleicht schon auf der Platine des kleinen vorbereitet sein könnte?



[siebenhirter]

ob der Aux in, der beim HS-4 Mono ausgelegt ist, bei den Großen aber wohl Stereo, vielleicht schon auf der Platine des kleinen vorbereitet sein könnte?

HS4 und HS5 haben einen 30W-Monoverstärker, aber die gleichen Vorverstärker und Mixer nach dem Mastervolume auf der Hauptplatine (DM) wie HS6/7/8 und auch die die gleichen L-R-Buchsen für Aux-Out und Expression auf einer Platine (ACC) wie diese Modelle. Für Aux-In gibt es nur eine Buchse.

Nach dem Mixer gelangt das L-R-Signal (über Ferritperlen) als Stereosignal zur Buchsenplatine. Ebenfalls über eine Ferritperle gelangt das Signal - allerdings bei HS4/5 nur als Mono-Signal - zur Platine PU, wo sich neben der Gleichspannungsversorgung/Glättung ein Mono-Endverstärker sowie ein Mono-Verzögerungsrelais vor dem Ausgang zu Kopfhörer/Lautsprecher befinden.

HS4/5 unterscheiden sich von HS6/7/8 also bezüglich Signalverstärkung nur durch eine andere PU-Platine.
