Gibson les paul Schaltung

von hyper, 31.08.04.

  1. hyper

    hyper Registrierter Benutzer

    Im Board seit:
    07.02.04
    Zuletzt hier:
    27.07.05
    Beiträge:
    47
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 31.08.04   #1
    Kann mir jemand sagen, wie die Pickup's einer Gibson les Paul verdrahtet sind?
    (evtl. auch Schaltplan und Kondensatoren?)

  2. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    5.12.16
    Beiträge:
    18.700
    Zustimmungen:
    6.210
    Kekse:
    90.323
  3. hyper

    hyper Threadersteller Registrierter Benutzer

    Im Board seit:
    07.02.04
    Zuletzt hier:
    27.07.05
    Beiträge:
    47
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 31.08.04   #3
    Hallo Hoss33

    Deine Antwort ist echt super!

    Was ich jetzt noch bräuchte wäre das kleine Teil zwischen Volume und Tone.

    Was ist das für ein Teil? Ist es bei allen Les Pauls gleich? Oder gibt es Unterschiede etwa zwischen einer Studio und einer Custom?

  4. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    5.12.16
    Beiträge:
    18.700
    Zustimmungen:
    6.210
    Kekse:
    90.323
    Erstellt: 31.08.04   #4
    Steht doch eh da, 0.02 Micro Farad Kondensatoren.

    Zur Erklärung:
    1. Grafik: Das ist default, in Mittelstellung sind beide Volumes Master (d.h. eines auf 0, beide Pickups still)
    2. Grafik: Volume Regler arbeiten alleine
    3. Grafik: 50er Jahre Ton Verkabelung. Rücknahme von Volume schneidet Höhen nicht ab.

  5. hyper

    hyper Threadersteller Registrierter Benutzer

    Im Board seit:
    07.02.04
    Zuletzt hier:
    27.07.05
    Beiträge:
    47
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 31.08.04   #5
    Hallo

    Bekommt man diese Kondensatoren im Elektronikladen oder empfiehlt es sich die Teile über den Musikhandel von Gibson zu bestellen?

  6. Ray

    Ray Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    22.08.03
    Zuletzt hier:
    24.06.15
    Beiträge:
    13.344
    Ort:
    Frankfurt
    Zustimmungen:
    65
    Kekse:
    8.834
    Erstellt: 31.08.04   #6
    Die gibts überall. Cent-Artikel.

    Wer Flöhe husten hört, kann sich auch die supertollen...äh...wie heissen die gleich wieder?-Dinger reinmachen.

    EDIT Bumble-Bees heissen die

  7. Christof

    Christof Registrierter Benutzer

    Im Board seit:
    06.05.05
    Zuletzt hier:
    19.08.16
    Beiträge:
    479
    Ort:
    Berlin 12***
    Zustimmungen:
    1
    Kekse:
    253
    Erstellt: 28.08.05   #7
    entschuldigt, dass ich diesen thread wieder auffrische, aber ihc bin gerade dabei meine LP wieder innen zu verkabeln (nach nem umbau) und da ich von der materie nicht allzu viel ahnung habe, könnte mir bitte jemand erklären, was dieses zeichen bedeutet was eigentlich bei jedem Teil dabei ist, also das teil was so aus drei strichen besteht... wäre über schnelle antwort sehr dankbar!
    Chriss

  8. BF79

    BF79 HCA - Gitarren HCA

    Im Board seit:
    31.08.03
    Zuletzt hier:
    8.09.10
    Beiträge:
    2.939
    Zustimmungen:
    3
    Kekse:
    2.140
    Erstellt: 28.08.05   #8
    Bedeutet Grund/Erde/Masse.

  9. Christof

    Christof Registrierter Benutzer

    Im Board seit:
    06.05.05
    Zuletzt hier:
    19.08.16
    Beiträge:
    479
    Ort:
    Berlin 12***
    Zustimmungen:
    1
    Kekse:
    253
    Erstellt: 28.08.05   #9
    oki danke... ich bezweifle das ich jemals Handwerker oder techniker werde:rolleyes:
    Chriss

  10. Ed

    Ed Gesperrter Benutzer

    Im Board seit:
    04.06.04
    Zuletzt hier:
    20.02.16
    Beiträge:
    2.433
    Ort:
    München
    Zustimmungen:
    17
    Kekse:
    3.670
    Erstellt: 18.03.09   #10

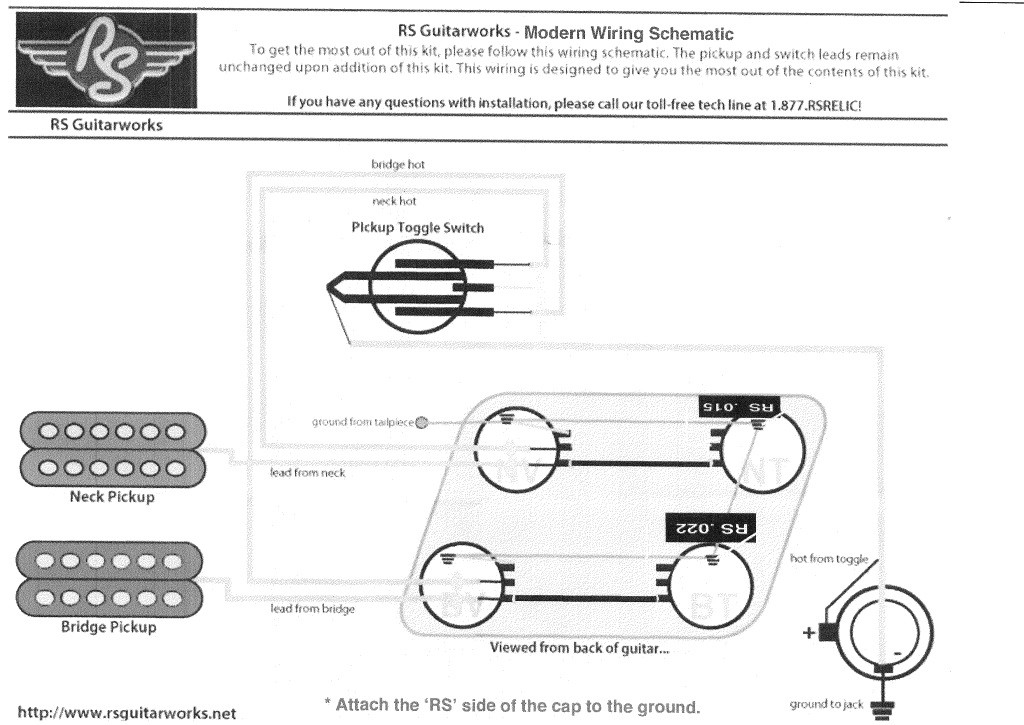

    Wer es braucht, hier noch eine Zeichnung. Dürfte übereinstimmen mit irgendeiner Schaltung oben...


    Anhänge:

  11. SickSoul

    SickSoul HCA - Gitarren Ex-Moderator HCA

    Im Board seit:
    26.10.04
    Zuletzt hier:
    4.12.16
    Beiträge:
    6.400
    Ort:
    Irgendwo im Nirgendwo
    Zustimmungen:
    1.777
    Kekse:
    39.356
    Erstellt: 18.03.09   #11
    Der Thread hat so friedlich 3 1/2 Jahre geschlummert und nu musst du ihn wieder aufwecken. Stell dich in die Ecke und schäm dich...

  12. Ed

    Ed Gesperrter Benutzer

    Im Board seit:
    04.06.04
    Zuletzt hier:
    20.02.16
    Beiträge:
    2.433
    Ort:
    München
    Zustimmungen:
    17
    Kekse:
    3.670
    Erstellt: 18.03.09   #12
    Sorry Meister, jemand hat mich über PM danach gefragt...:o

    Der Thread schien mir geeignet.:p

    Gruß
