Gibt es einen on/ off schalter mit nur 2 festen Stellungen?

[CallY RoxX]

tip?

und wo löte ich die bridge dran?
--- Beiträge wurden zusammengefasst ---
setze ich da einfach nen lötpunkt auf die abschirmung oder giebt es da nen bestimmten platz für?



[miko0001]

allerdings baue ich die gitarre zu meinem gesellenstück selber

Reine Neugier (bin selber gelernter Schreiner): Könntest du das etwas näher erklären? Wird die Gitarre dein Gesellenstück, oder baust du ein "Musikmöbel", oder was?



[CallY RoxX]

ich baue einen gitarrenkoffer mit optischer anlehnung an ein roadcase mir herrausnehmbaren kasten für spielzubehör als gesellenstück. allerdings ist darin eine negativform der gitarre aus polystyrol mit rotem samt bezogen und luftkanälen um mit einem hygrometer und nem befeuchter noch nen paar punkte zu ergattern. die gitarre muss ich aber vorher bauen um erstens den umgang mit der CNC zu lernen und zweitens eine Passgenaue negativform zu bauen da ich den kompletten korpus ähnlich rund wie bei ner Prestige haben will...

und das alles mit zusatzschwierigkeiten wo ich welche dranbauen konnte...

als gesellenstück bekomm ich die bei unserem prüfungsausschuss nicht durch. zu konservativ. und das obwohl mein Meister (selber prüfer der meister) das sogar bei den letzten meister prüflingen durchgehen lassen hat...



[miko0001]

ich baue einen gitarrenkoffer mit optischer anlehnung an ein roadcase

Bestimmt interessantes Gesellenstück, aber wird das nicht bockschwer, wenns komplett aus Holz ist?

Aber das Geschnacke ist hier ja eigtl. offtopic, wäre super wenn du den Bau der Gitarre bzw. des Cases hier in einem Bauthread dokumentieren würdest.



[CallY RoxX]

mach ich auf jeden fall. und geplant sind so ca 4- 5 kg. kleine holzquerschnitte, sperrholz und furnier...
allerdings darf und werde ich nen paar details nicht genau zeigen und erklären dürfen. sonst wird mein chef sauer...
--- Beiträge wurden zusammengefasst ---
also bei meinem koffer, nicht bei der gitarre...



[Myxin]

tip?

Der Anschluss der Klinkenbuchse, der die Spitze des Steckers berührt (auch gerne "Hot" genannt - das andere, der Metallring, der den Schaft des Schalters berührt, ist die Masse).

und wo löte ich die bridge dran?
setze ich da einfach nen lötpunkt auf die abschirmung oder giebt es da nen bestimmten platz für?

Wichtig ist einfach, dass die Metallteile der Bridge an Masse liegen. Ob du eine Litze von der Bridge aus auf einen Potideckel lötest oder das E-Fach mit Kupferfolie auskleidest und einfach auf die Folie lötest, ist egal. Es muss am Schluss eine Verbindung zwischen Saiten und Potideckel bestehen. Das kann man einfach mit einem Digitalmultimeter überprüfen, ob das der Fall ist.



[CallY RoxX]

ich habe ne feste 2 teilige brücke. reicht es wenn ich da nur die brücke an die masse löte oder muss ich auch das tailstück erden? bzw, macht das sinn?



[Myxin]

Ein Teil reicht normalerweise, sofern die Saiten drauf sind und eine leitende Verbindung herstellen.



[CallY RoxX]

ah, gut. dann noch (vorraussichtlich) 2 letzte fragen. so wie ich es verstanden habe reicht es aus einfach (einfach ausgedrückt) auf der rückseite ne tasche zu fräsen, die abschirmung reinzukleben, die elektrik reinzuinstalieren und nen deckel drauf zu setzen. folgende fragen:

ist das so richtig oder muss ich nen plastikelektikfach besorgen (wo auch immer) und das verwenden?
wenn es so einfach ist, giebt es iwo solchhe deckelrohlinge oer kann ich einen aus dem selben holz aus dem auch der korpus besteht einen ausarbeiten, dann kupferfolie draufkleben und dann festschrauben?



[miko0001]

Beides geht, am edelsten sieht es natürlich aus, wenn du Korpusholz für den Deckel verwendest.



[CallY RoxX]

gut. dann wirds das. danke



[murle1]

Bei Conrad Elektronik findest Du viele Minischalter. Und für das ein/ausschalten könntest Du auch ein Push/Push Poti verwenden. Beim Tonpoti. Auch passende Litze findest Du bei CE. Ich verwende 0,5mm, und auch mehrere Farben. Damit man schneller findet wo was hinführt. Deine Fragestellung allerdings zeigt mir, Du bist unsicher. Löten scheint auch nicht Deine Stärke zu sein? Kannst Du Dir dabei nicht helfen lassen von einem Freund, der mehr Löterfahrung hat? Womit willst Du löten? Lötpistole, Lötstation oder Lötkolben?

Sorry, gerade erst gesehen - ich bin zu spät!



[Reinhardt]

Ich verwende 0,5mm, und auch mehrere Farben. Damit man schneller findet wo was hinführt.

Ich habe letztens gelesen, wenn man keine passenden Kabel hat, kann man irgendein altes USB-Kabel opfern, was ja auch verschieden-farbig ist, aber stimmt die Stärke?

Habs noch nicht ausprobiert, da ich noch alle (zur Zeit) nutze...



[CallY RoxX]

Hab noch nie an ner fitarre gitarre gelötet, nur beim maschienen reparieren. Habe auch wenn der mir hilft, aber ziel bleibt dennoch das weitgehen selber zu machen. Aleine schon um es zu lernen und bei der nächsten anwenden zu können. Unsicher aber auf jeden fall...
Ich hab nur nen normalrn lötkolben.

Ich habe aber bewusst auf nen tonepoti verzichtet. Steht bei meinen anderen gitarrrn immer auf der sepben position. Nur ein volumen, ein balancepoti und den sdst schalter...



[murle1]

Ich habe letztens gelesen, wenn man keine passenden Kabel hat, kann man irgendein altes USB-Kabel opfern, was ja auch verschieden-farbig ist, aber stimmt die Stärke?

Habs noch nicht ausprobiert, da ich noch alle (zur Zeit) nutze...

Einmal im Jahr fahre ich nach Hannover, um bei Conrad Elektronik etwas einzukaufen...Sonst ist bei uns in der Gegend kein anderes, passendes Geschäft vorhanden. Eben verschiedene Litzen, Ministecker, Schalter und: Schrumpfschläuche! Sehr wichtig wenn ich sehe wie manche E-Fächer aussehen, mit Kabelbindern oder klebrigem Isolierband - da könnte ich mich schütteln. Und besonders bei etwas komplizierteren Verkabelungen, wie z.B. mit Piezo oder ähnlich, verwende ich verschiedene Farben, um die Übersicht nicht zu verlieren...
Und unser "Neueinsteiger" sollte bedenken, das mit dem heutigen, von der EU aufgezwungenem Lötzinn (ohne Bleizusatz)!! der Schmelzpunkt höher ist, und mit einem falschen Lötgerät schnell die Potis "platt" sind...

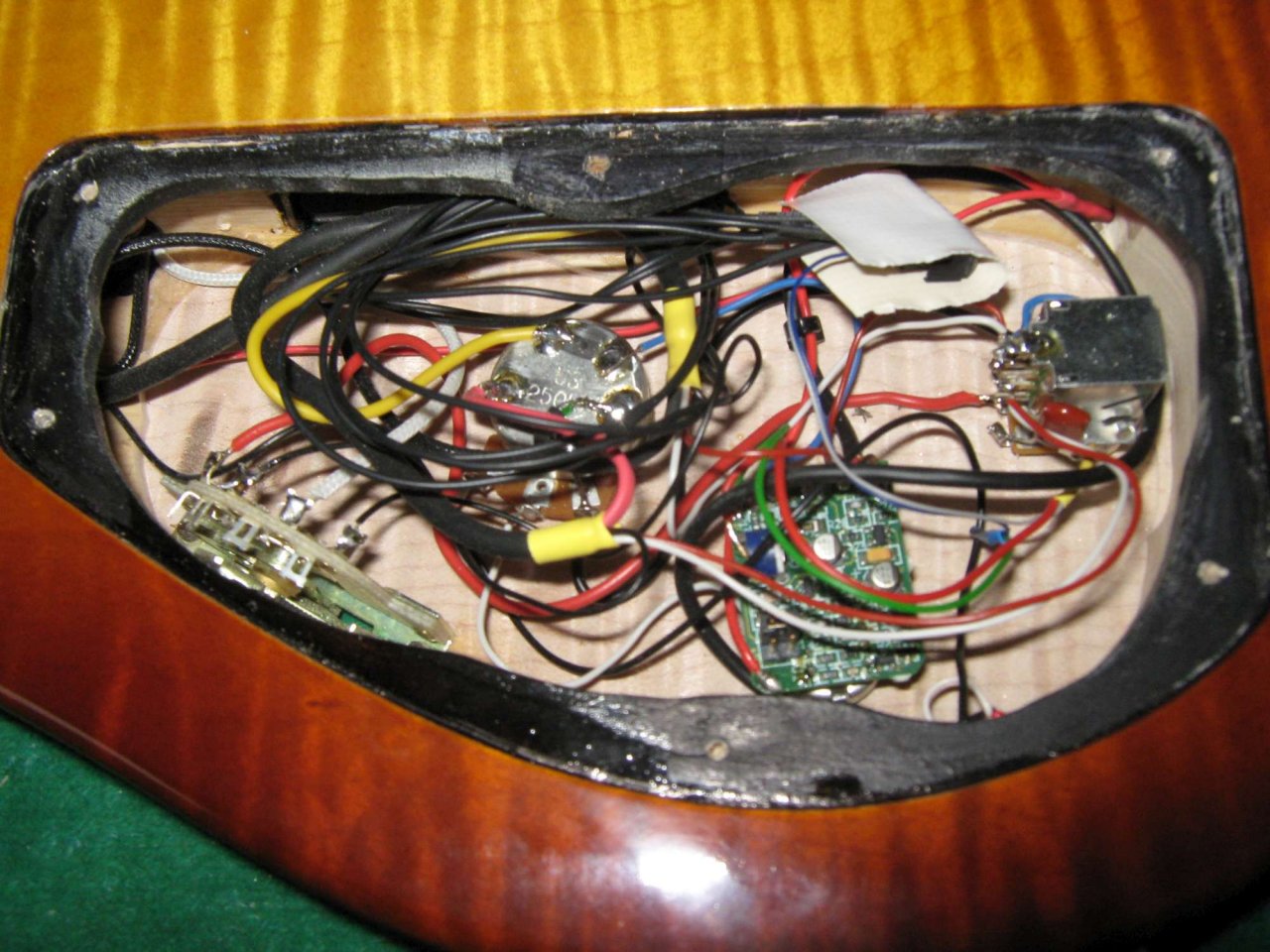

Zur Veranschaulichung habe ich ein E-Fach Bild angehängt, wie bunt es da zugeht. Das weiße Gaffaklebeband verschwindet noch. Die meisten Kabel wurden lang gelassen, um Änderungen vornehmen oder tauschen zu können...



[GeorgeB]

Was ist denn gegen Kabelbinder einzuwenden? Es gibt auch Kabelbinder mit Militärzulassung für die 'ganz harten Fälle'...



[CallY RoxX]

Oh mann. Aber lernen muss ichs trotzdem...

Keine abschirmung?



[miko0001]

Und unser "Neueinsteiger" sollte bedenken, das mit dem heutigen, von der EU aufgezwungenem Lötzinn (ohne Bleizusatz)!! der Schmelzpunkt höher ist

Wenn er nicht vorhat, die Gitarre in (Klein-) Serie zu produzieren und offiziell als Hersteller zu vertreiben/verkaufen, kann er auch das wesentlich "anwenderfreundlichere", aber giftigere, bleihaltige Lötzinn verwenden. Aber prinzipiell hast du Recht, ne ordentliche, mehrfarbige Verkabelung macht das (Service-)Leben leichter.



[Reinhardt]

Was ist denn gegen Kabelbinder einzuwenden? Es gibt auch Kabelbinder mit Militärzulassung für die 'ganz harten Fälle'...

Ich benutz auch gerne die Zwirbler, womit man Brottüten zuzwirbelt...



[murle1]

Ich benutz auch gerne die Zwirbler, womit man Brottüten zuzwirbelt...

Was ist denn gegen Kabelbinder einzuwenden? Es gibt auch Kabelbinder mit Militärzulassung für die 'ganz harten Fälle'...

Weil man die durchknipsen muss, will man etwas ändern..Und es erinnert mich an Autoelektrik...
