Les Paul Junior Double Cut

[Sveenie.c]

Hallo zusammen,

mein aktuelles Projekt wird eine LP Jr. DC. Mir gefällt einfach die Schlichtheit. Allerdings bekommt sie zusätzlich zum P90 noch einen Humbucker für die Bridge Position.

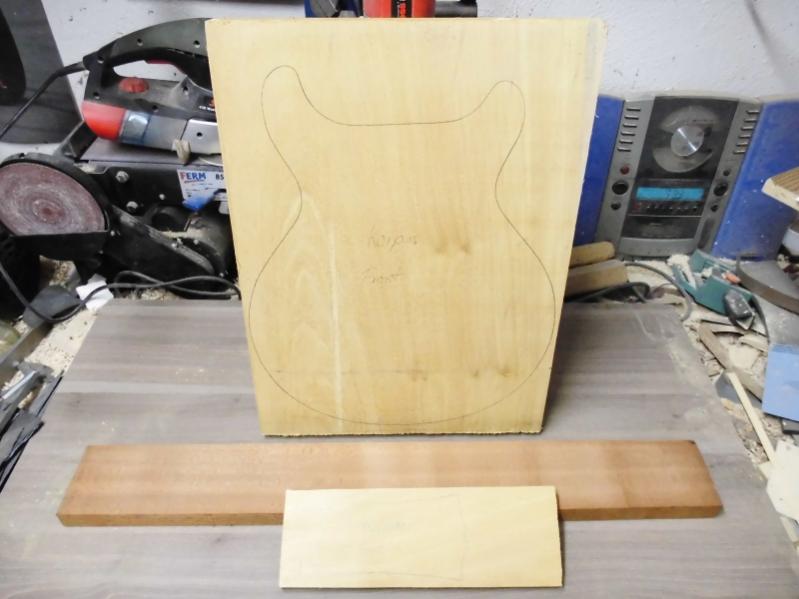

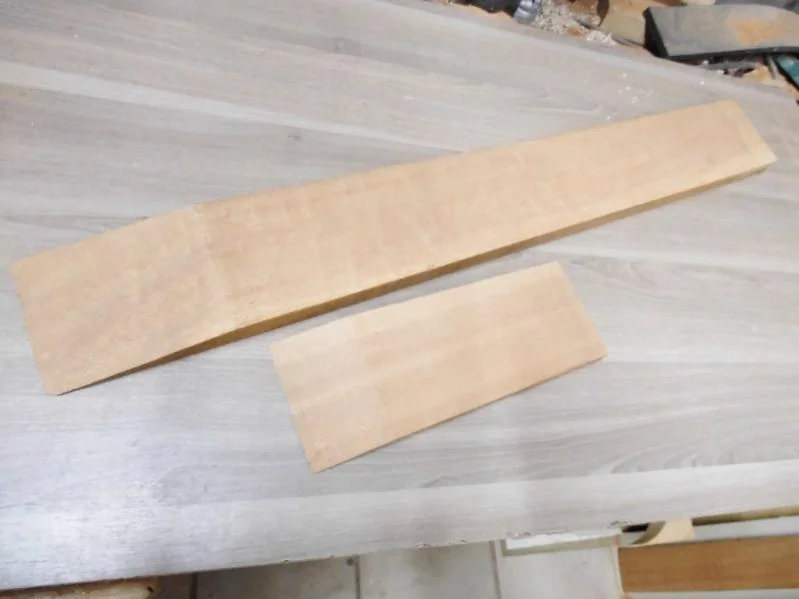

Bei der Holzwahl habe ich mich so entschieden:
Body: Movingui (Zitronenholz)
Hals: Mahagoni (Sapeli)
Kopfplatte: Mahagoni (Sapeli) mit Movingui Starkfurnier (matching Headstock)
Griffbrett: Zebrano

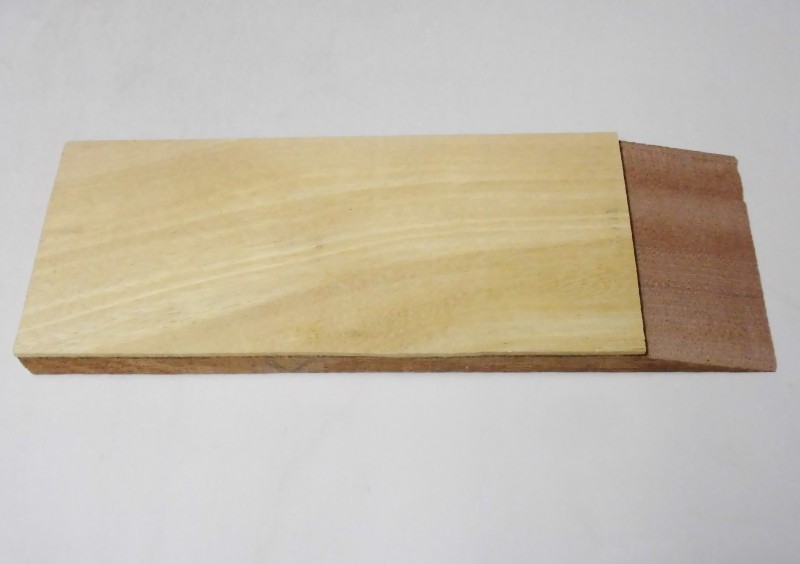

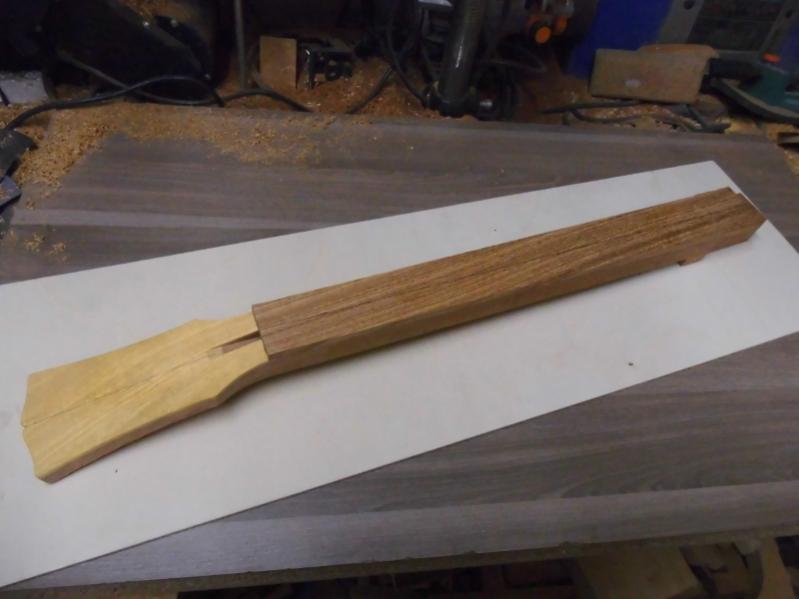

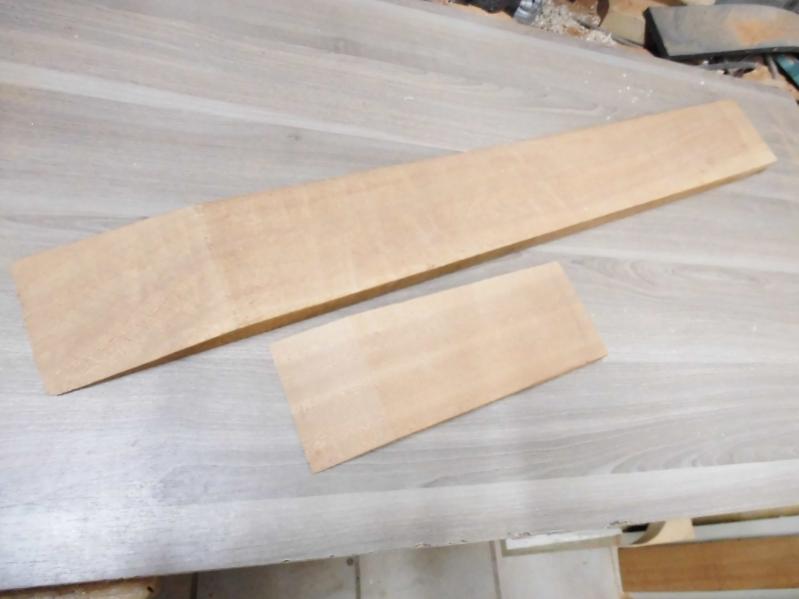

Den Halsrohling habe ich abgerichtet und geschäftet. Danach wurde die Kopfplatte auf die gewünschte Stärke abgerichtet. Ein Starkfurnier vom Zitronenholz kam auf die Kopfplatte. Nun konnte der Hals mit der Kopfplatte verleimt werden.

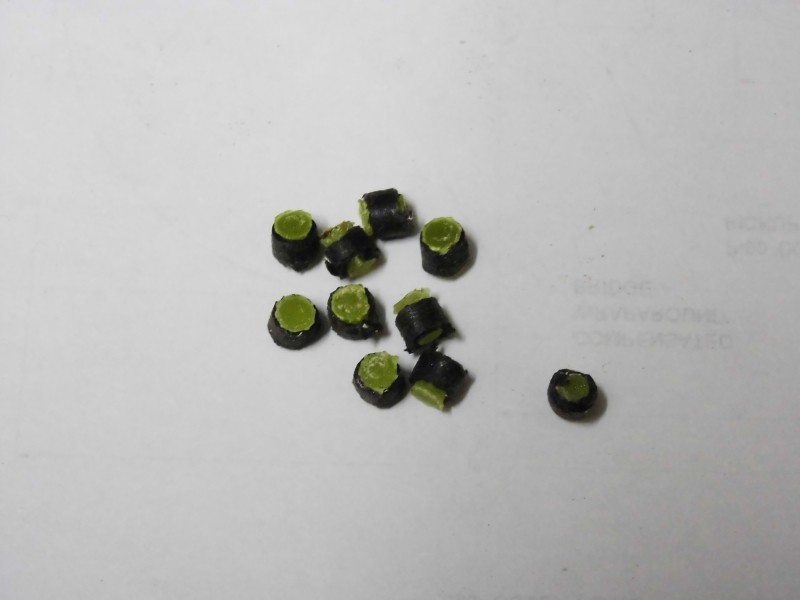

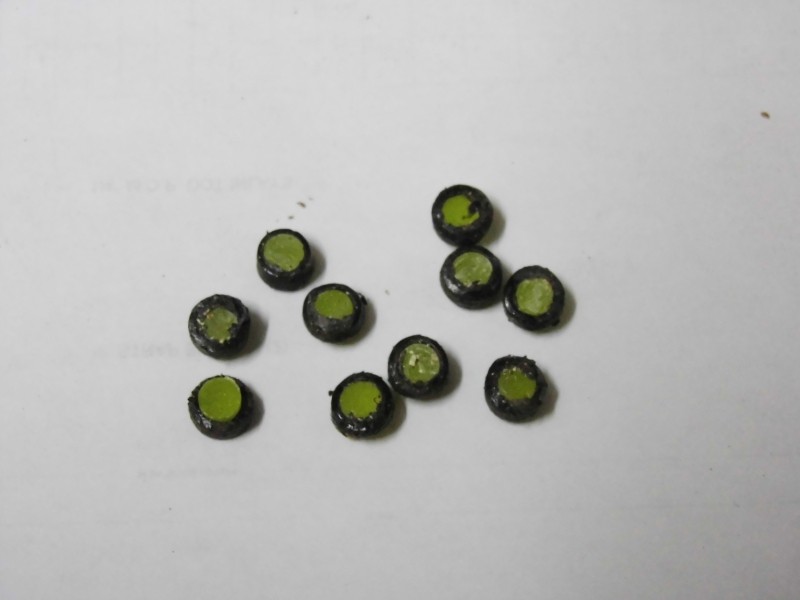

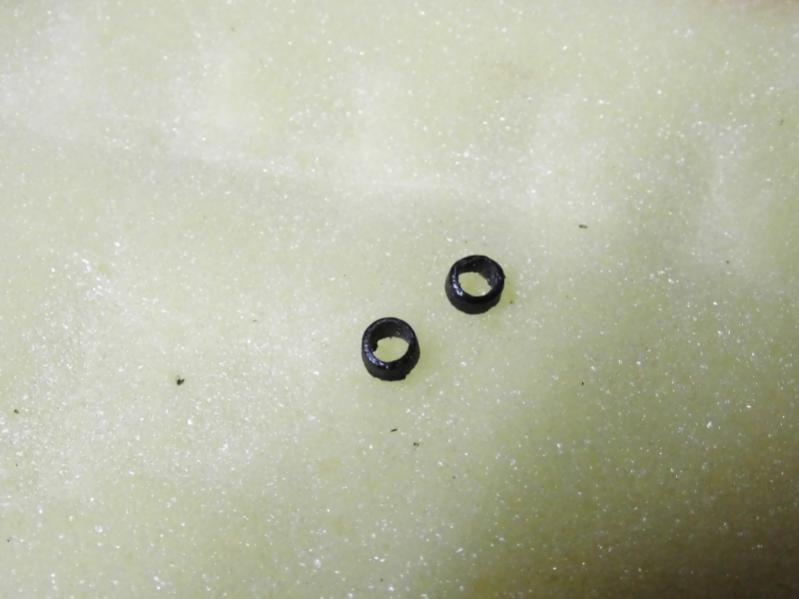

Zudem habe ich mit einem leicht modifiziertem Bohr- und Senkerset zweifarbige Dots und Sidedots hergestellt. Auf den Bildern sieht man sie noch im Rohzustand. Wenn sie später im Griffbrett und verschliffen sind, werden sie natürlich noch einiges besser aussehen.

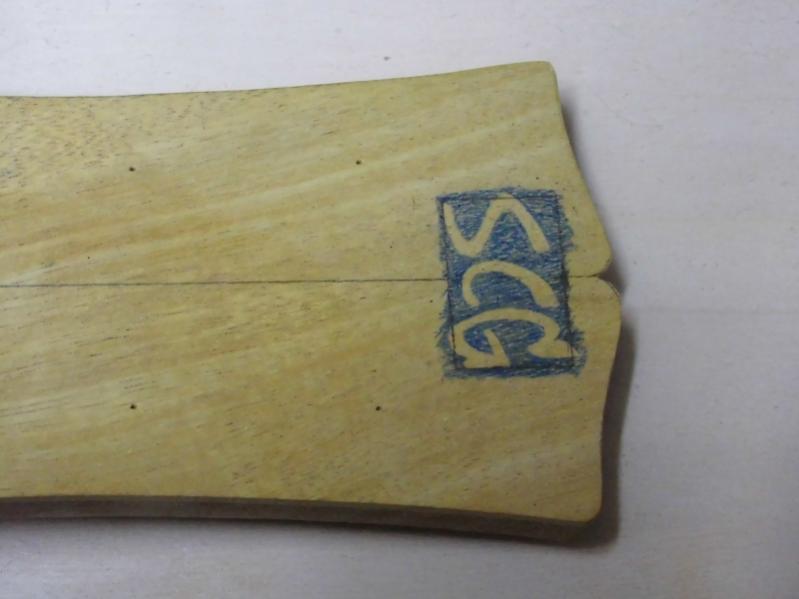

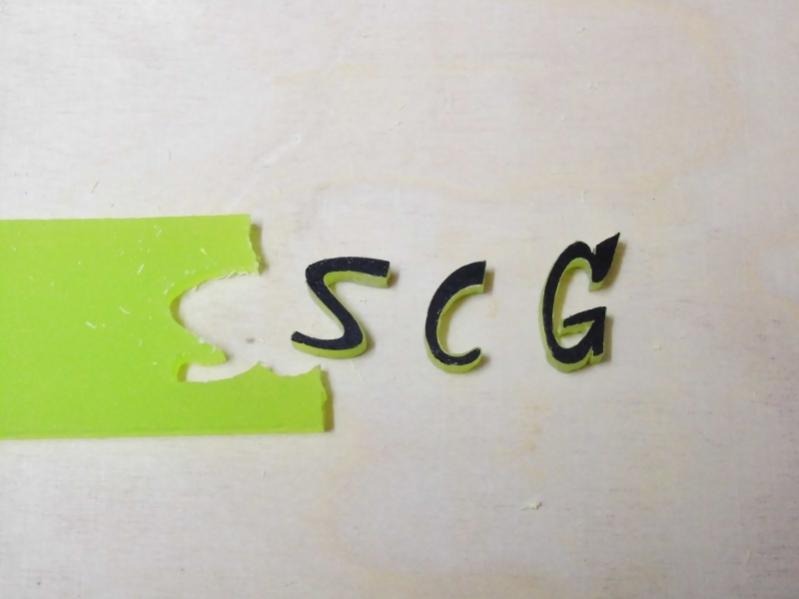

Aus dem gleichen Material wie die inneren Dots entstand auch mein Logo für die Kopfplatte. Das schwarze ist nur aufgeklebt und diente der Orientierung beim aussägen.

Leider sind die Bilder etwas dureinander gewürfelt worden. Aber ich denke ihr findet euch zurecht.



[Bassassasin187]

Abboniert!!!
Die zweifarbigen Dots gefallen mir gut, wie hast du die gemacht?



[IcyMcToe]

Cool ...bin ich mal gespannt.

Die LP Junior DC find ich auch ziemlich cool.. würde mir in meiner Sammlung auch noch fehlen



[Sveenie.c]

Die zweifarbigen Dots gefallen mir gut, wie hast du die gemacht?

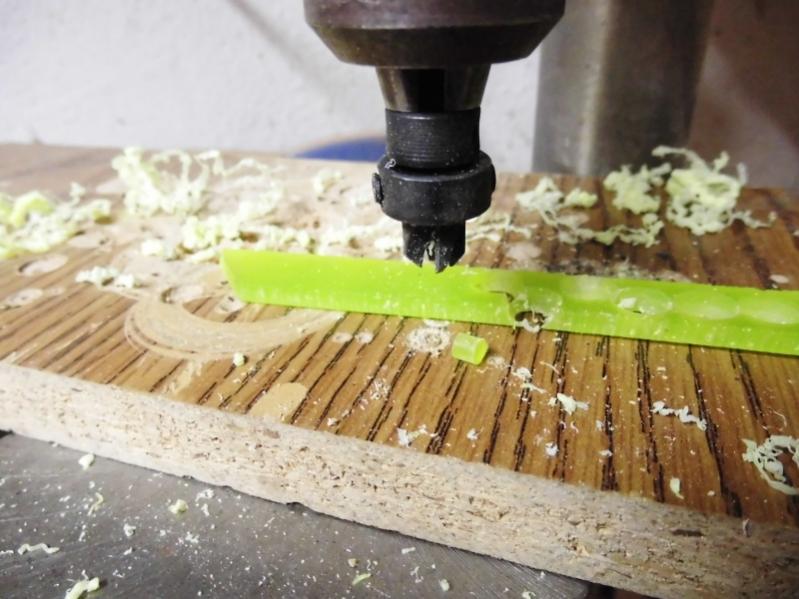

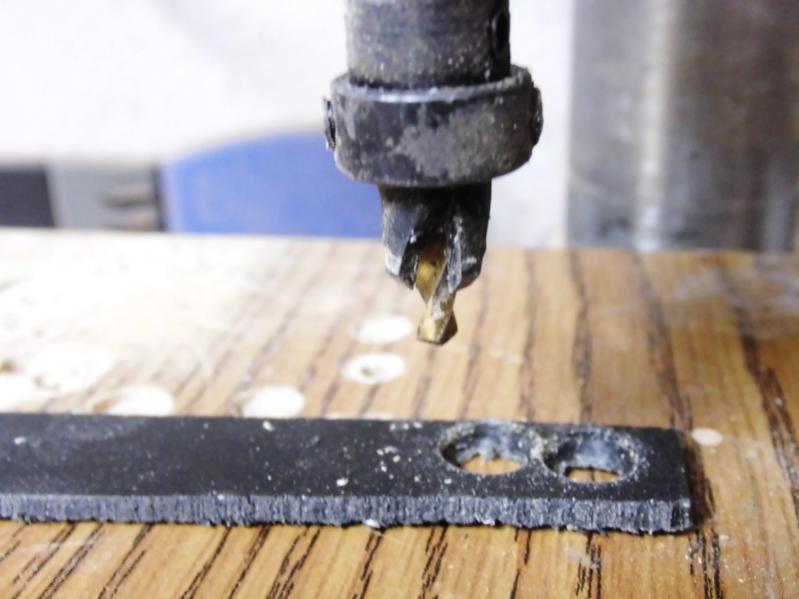

Auf den Bildern sieht man das ich einen Senker mit einem dünnerem Bohrer als üblich ausgestattet habe. Wenn man nun z.B. in Kunststoff bohrt entsteht ein Ring. Lässt man den Bohrer ganz weg bekommt man einen Stift.



[Rockin'Daddy]

Ist im Abo!



[Sveenie.c]

Weiter geht's! (Zusammenfassung)

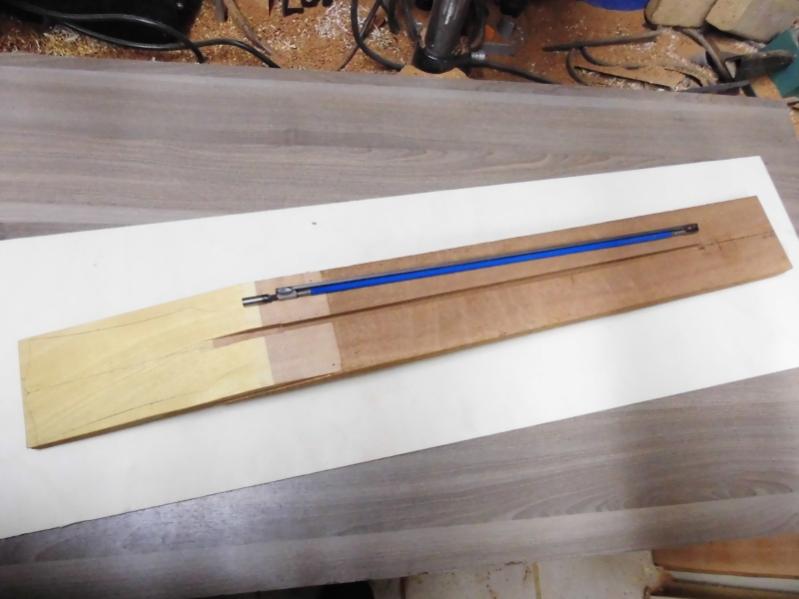

Am inzwischen verleimten Hals habe ich den Trussrod Kanal gefräst.

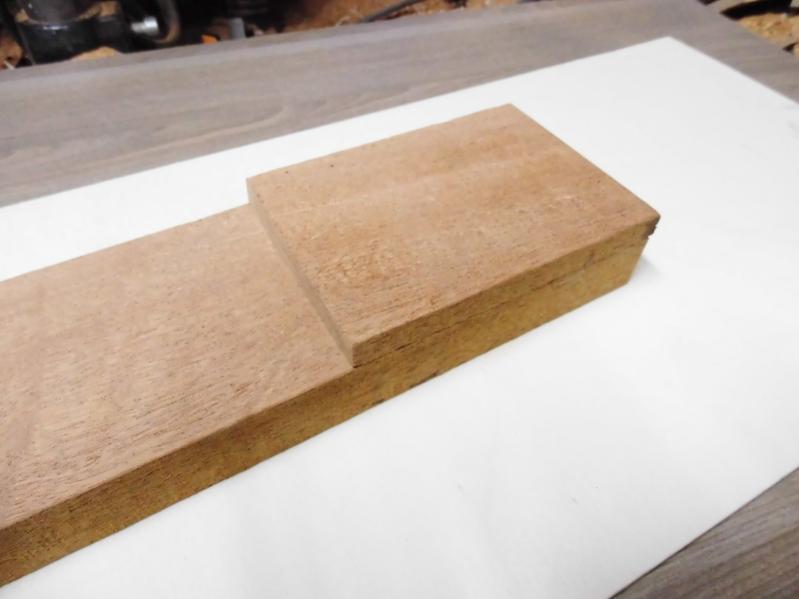

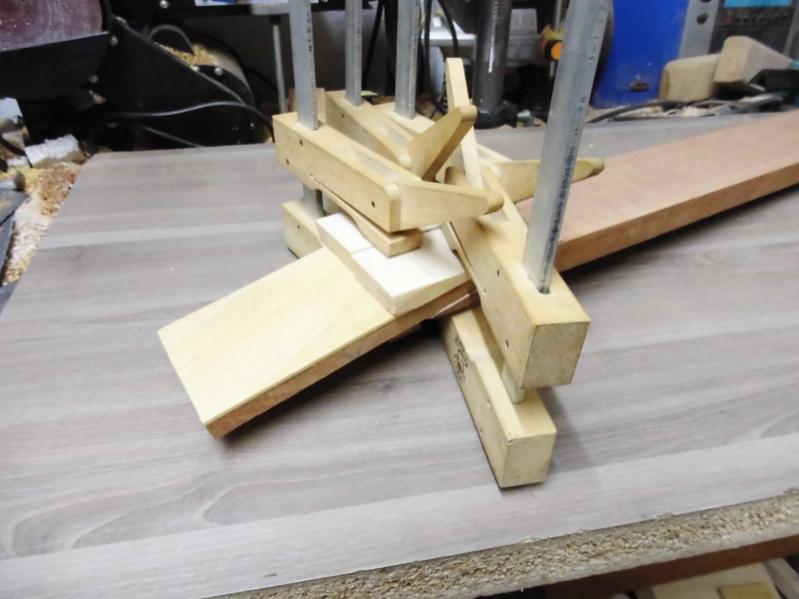

Da die Jr. einen stärkeren Halsfuß hat, wurde noch ein Stück vom selben Sapeli aufgeleimt. So dick war der Rohling nicht. Aber da wird man später nicht mehr viel davon sehen.

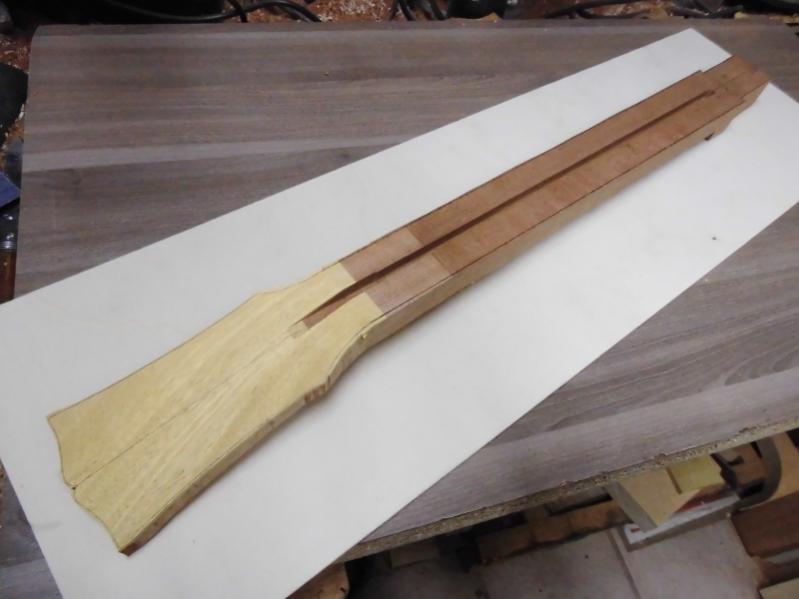

Nun konnte ich den Hals grob aussägen.



Im Anschluss habe ich dann die Ränder bündig gefräst bzw. teilweise geschliffen. Auch den LP typischen schlankeren Halsfuß habe ich fertig gestaltet. Da später eine Kante vom Hals am Korpus bündig abschließen soll, muss der Halswinkel beachtet werden. Leider habe ich davon keine Bilder gemacht.

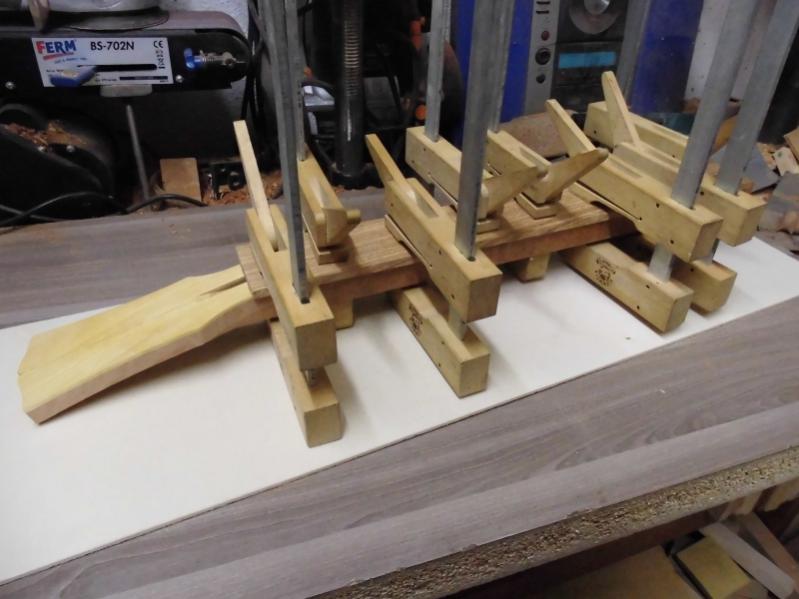

Als Tagesabschluss habe ich noch das Zebrano Griffbrett aufgeleimt. Das kann nun über Nacht trocknen.



[IcyMcToe]

Die Kopfplatte ist toll geworden.

Bin mal echt gespannt auf die Junior...ich bleib am Ball



[prover]

Cool, abonniert :thumbup:

Gesendet von meinem SM-T315 mit Tapatalk



[Sveenie.c]

Mal wieder eine Zusammenfassung.

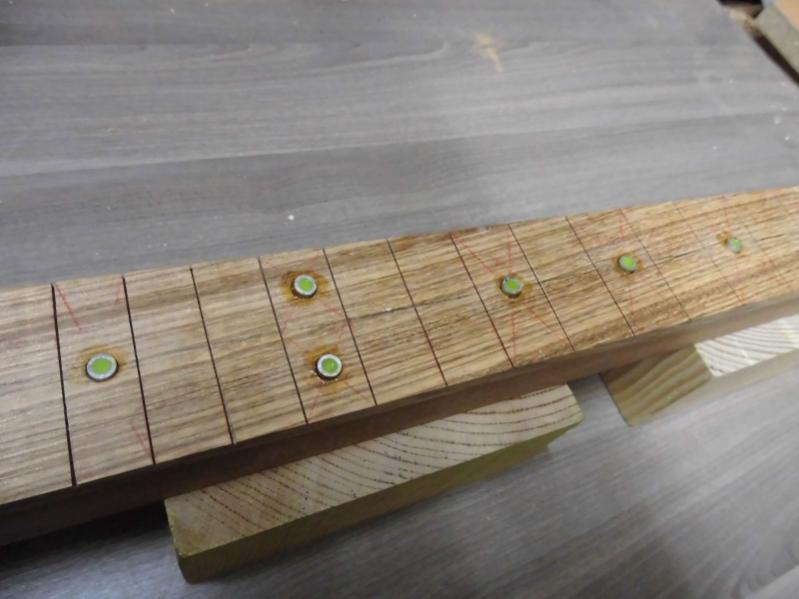

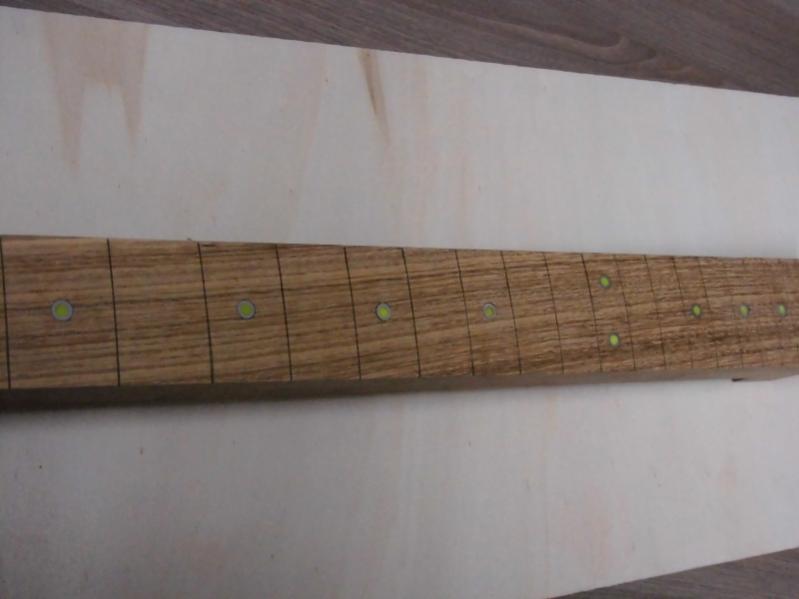

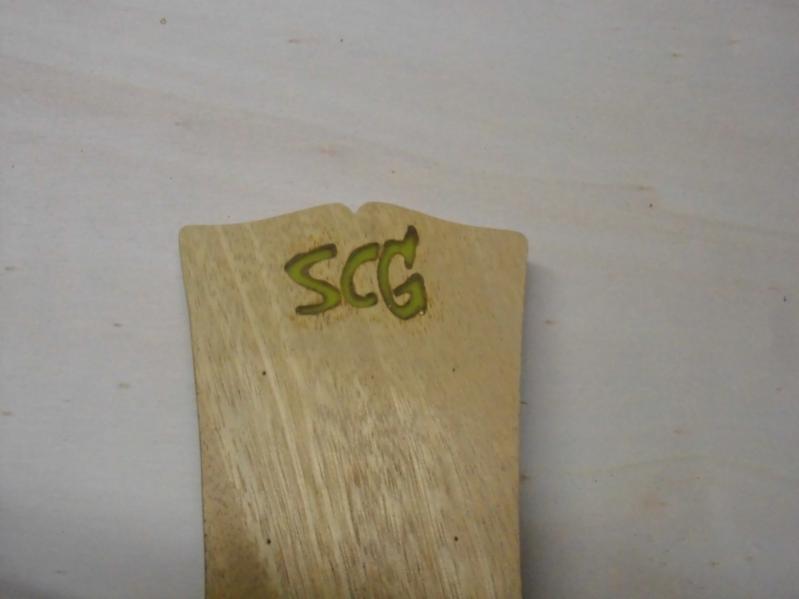

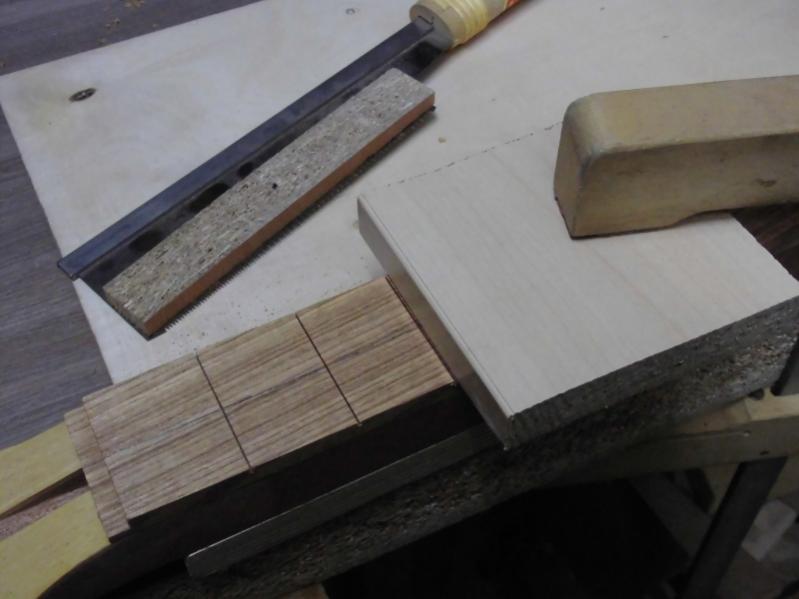

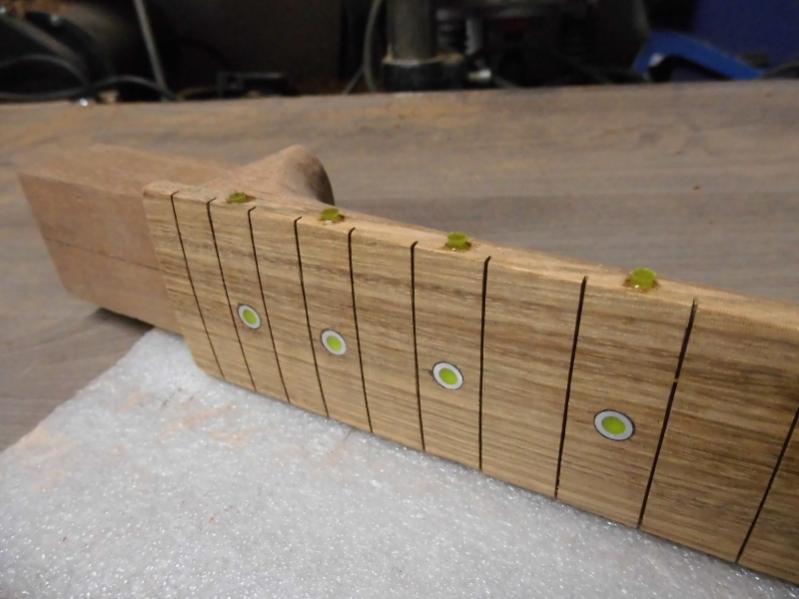

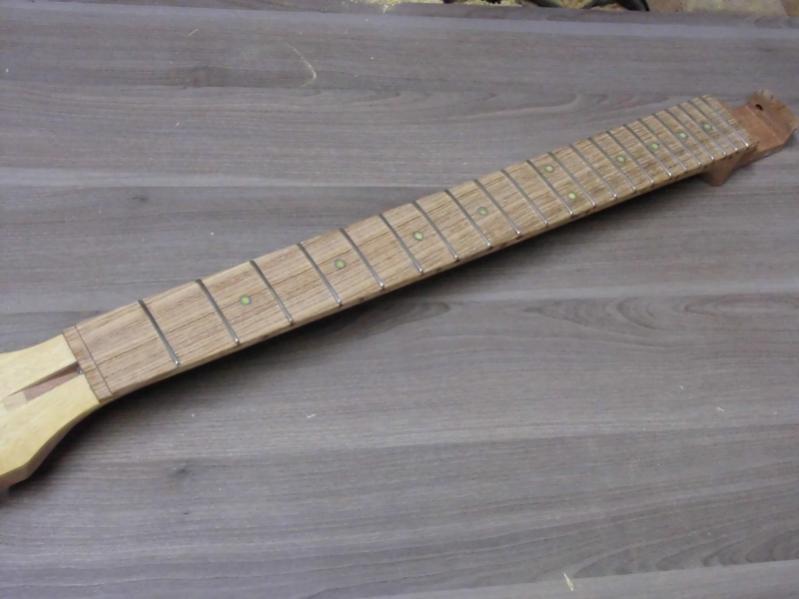

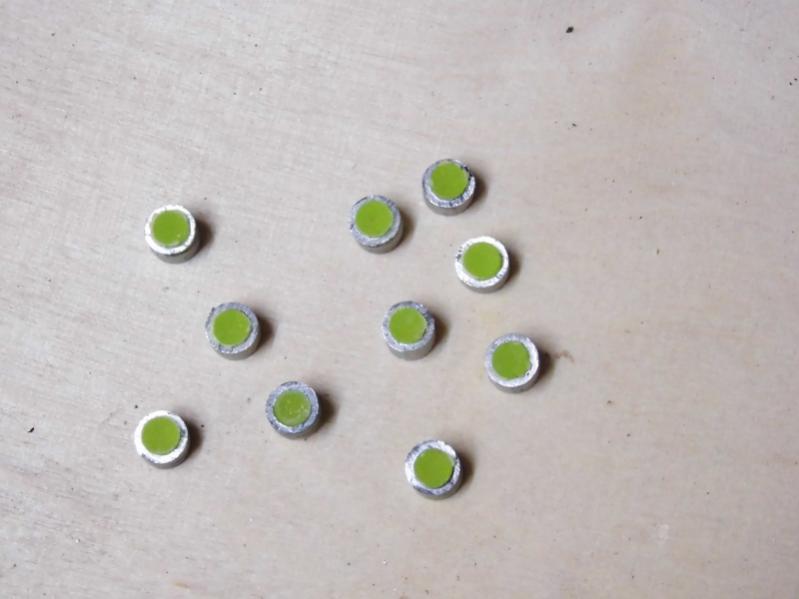

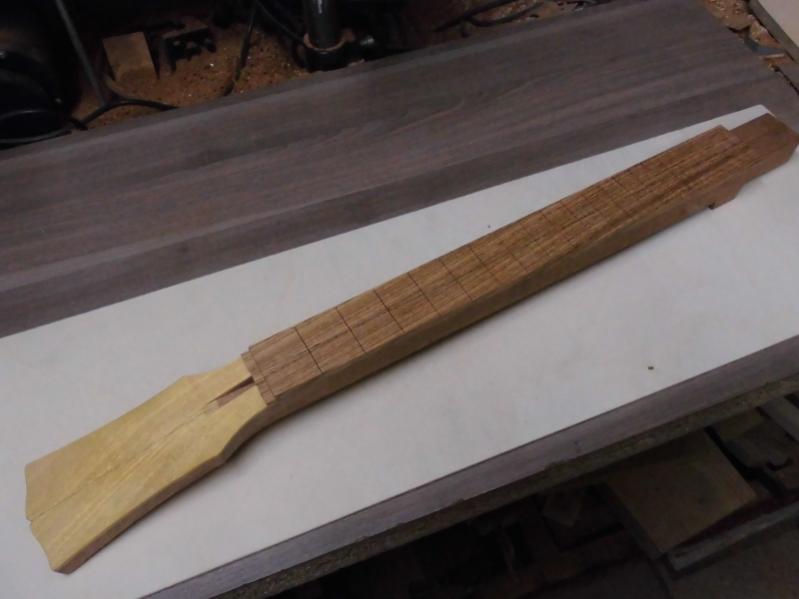

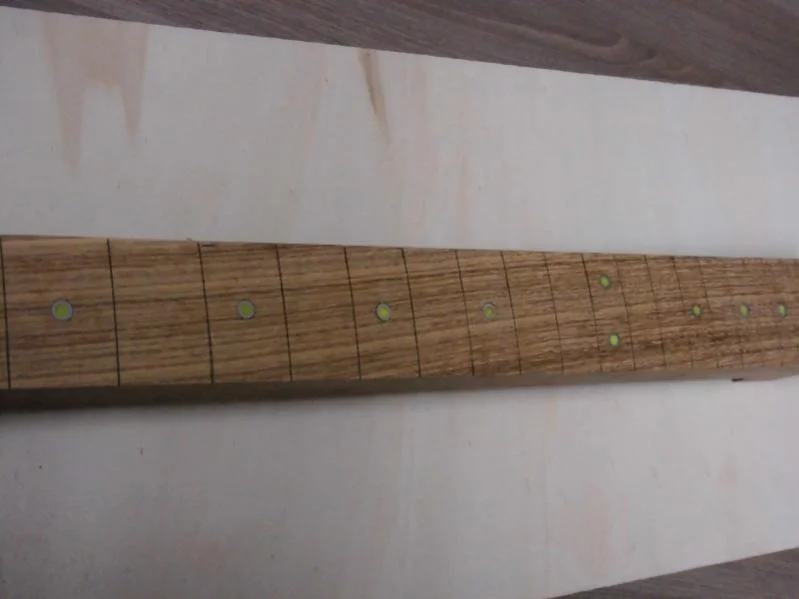

Nachdem das Griffbrett aufgeleimt ist, habe ich die Überstände der Halskontur angepasst. Nun konnte ich die Bünde einsägen. Bei den Dots mußte ich umdisponieren. Der schwarze Kunststoff war zu weich. Also nahm ich kurzerhand Alurohr. Im Baumarkt gibt's Meterstücke mit 6mm Außendurchmesser. Innen habe ich dann noch auf 4mm aufgebohrt und die grünen Dots eingesetzt. Blöd war nur das ich die Löcher im Griffbrett für die schwarzen Ringe gebohrt habe. Da war der Durchmesser etwas größer. So ist ein kleiner Rand zu sehen, der später aber nicht weiter auffällt, wenn das Griffbrett geölt ist und dadurch das Holz dunkler getönt ist. Auch mein Logo habe ich aufgezeichent und ausgefräst. Nach dem einkleben und verschleifen war auch hier ein unschöner Rand zu sehen. Aber das macht nix, weil dieser später unter einer deckenden Lackschicht verschwindet.

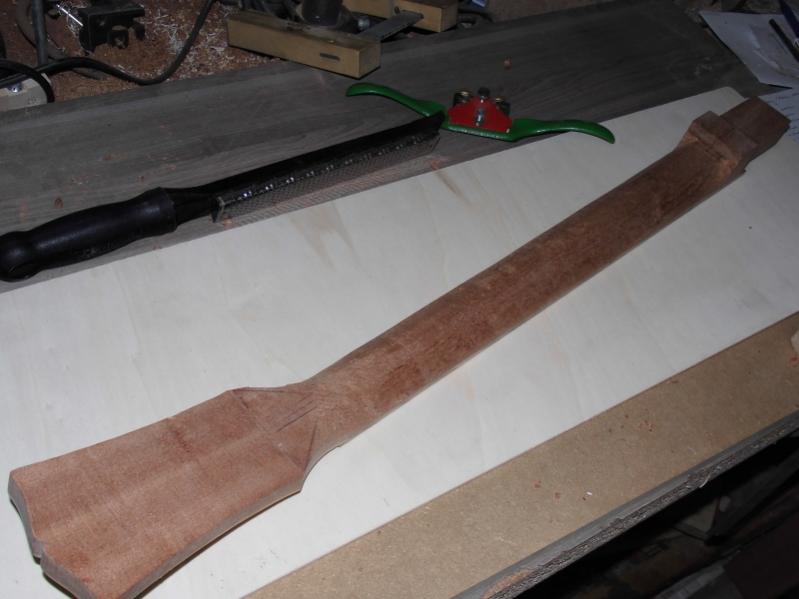

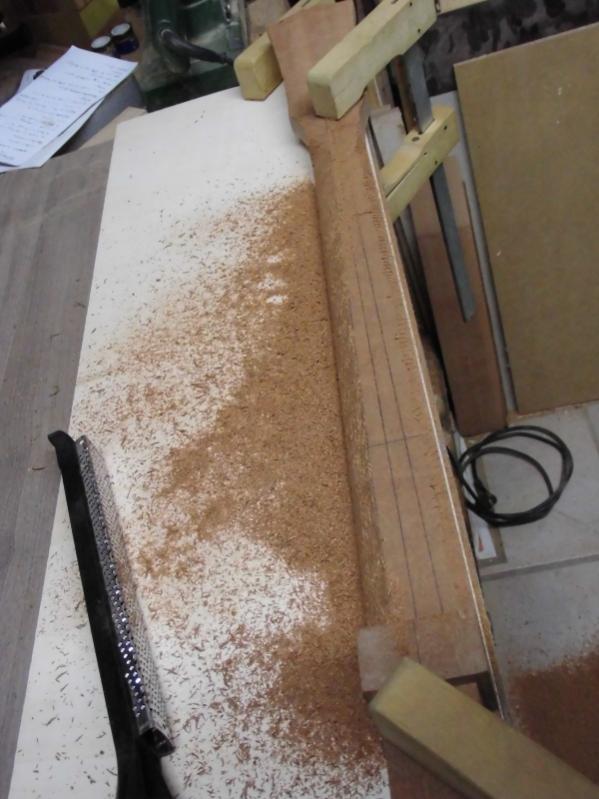

Nun kam das Halsshaping dran. Zuerst anzeichnen und dann mit Raspel und Hobel dem Profil nähern. Der Kopfplattenübergang und der Halsfuß kommt später dran.



[Bassassasin187]

Ich liebe mehrfarbige Dots(auch wenn ich sie sonst auf den Tot nicht leiden kann), bei meiner Strat sind diese aus Messing mit einem Kupferrohr aussen herum.

Ich bin schon so gespannt, wie es weitergeht



[IcyMcToe]

Cool...sieht sehr gut aus und auch sehr nah am Original (was die Formen wie Kopfplatte etc. angeht).

Bin gespannt wie es weiter geht und natürlich auch, wie sie dann am Ende mal klingt .

Grüne Inlays wären jetzt nicht so mein Ding, aber sowas ist ja immer subjektiv, von daher mein eigenes Pech.

Weitermachen



[Sveenie.c]

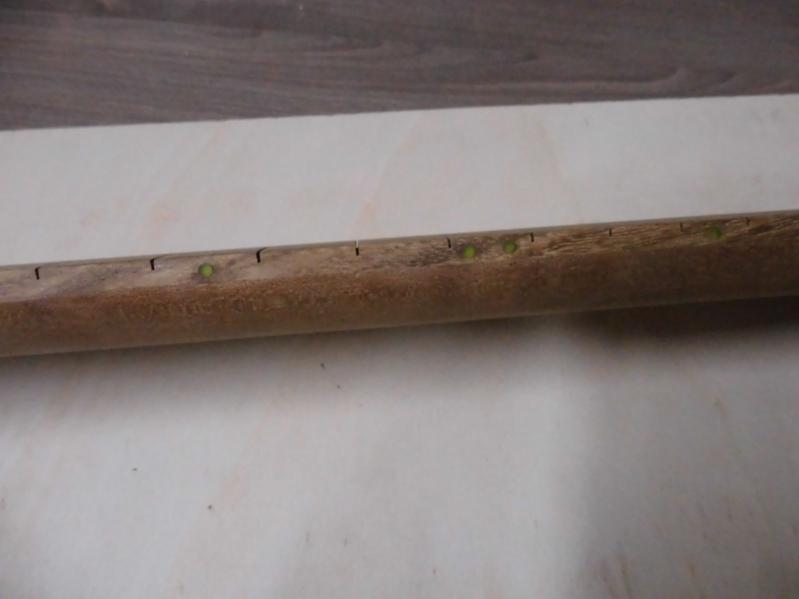

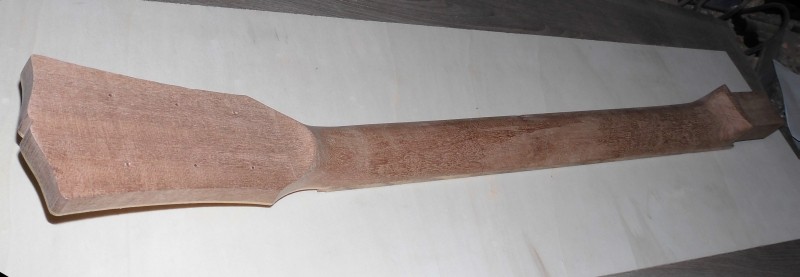

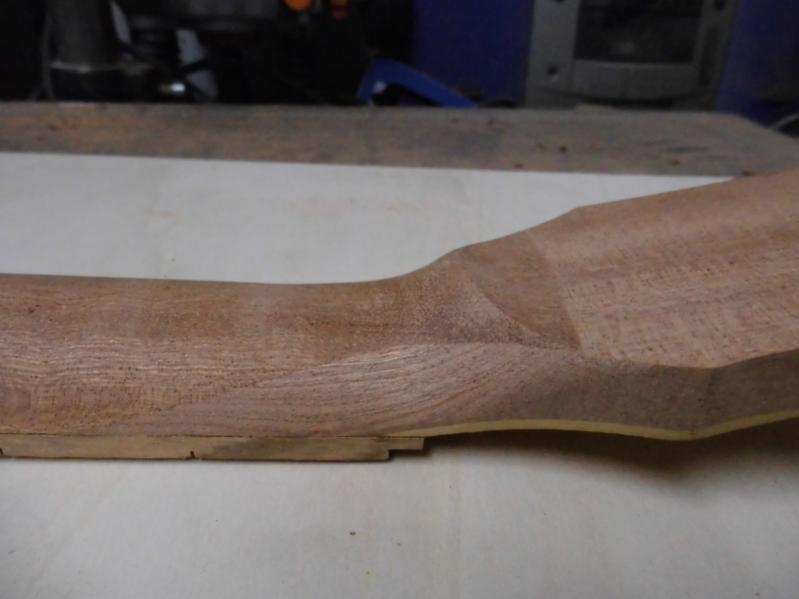

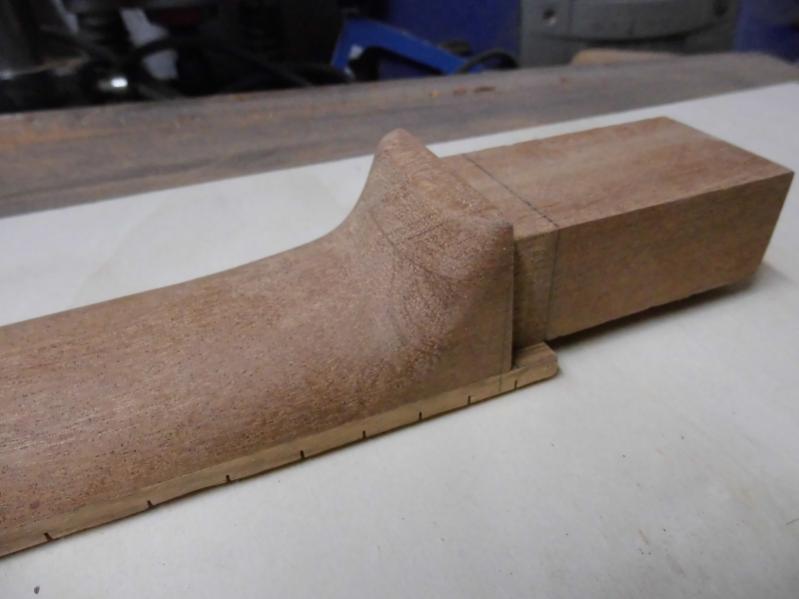

So, heute habe ich den Halsfuß und den Kopfplattenübergang geformt. Letzterem habe ich eine Volute spendiert. Der Feinschliff fehlt noch. Aber ansonsten ist alles in Form gebracht. Auch die Sidedots habe ich eingesetzt und verschliffen.



[Sveenie.c]

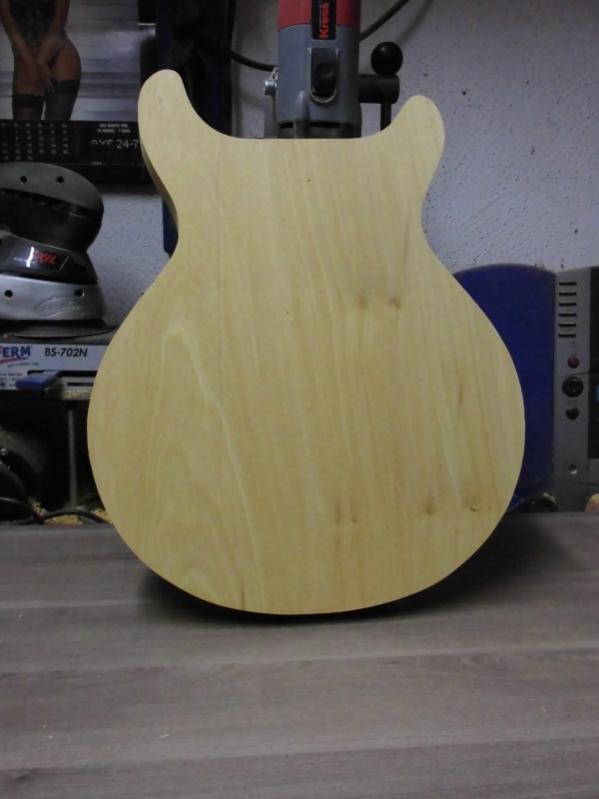

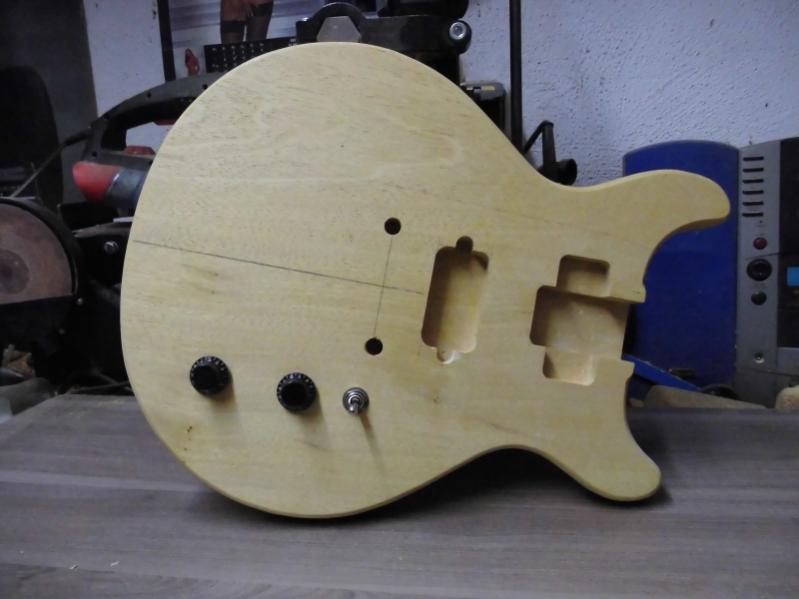

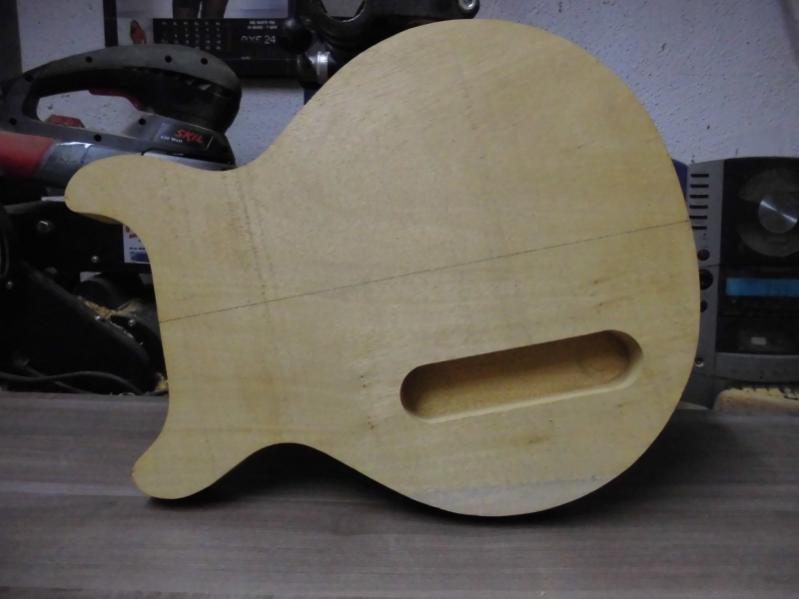

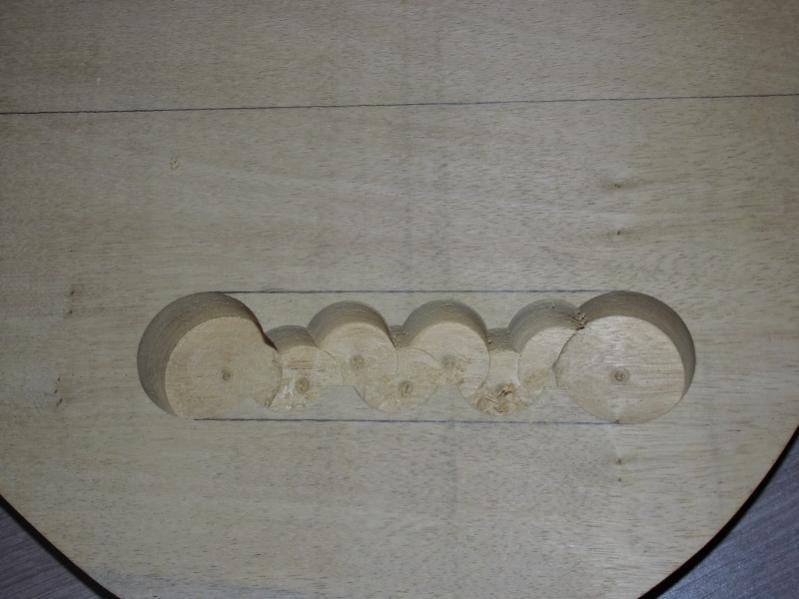

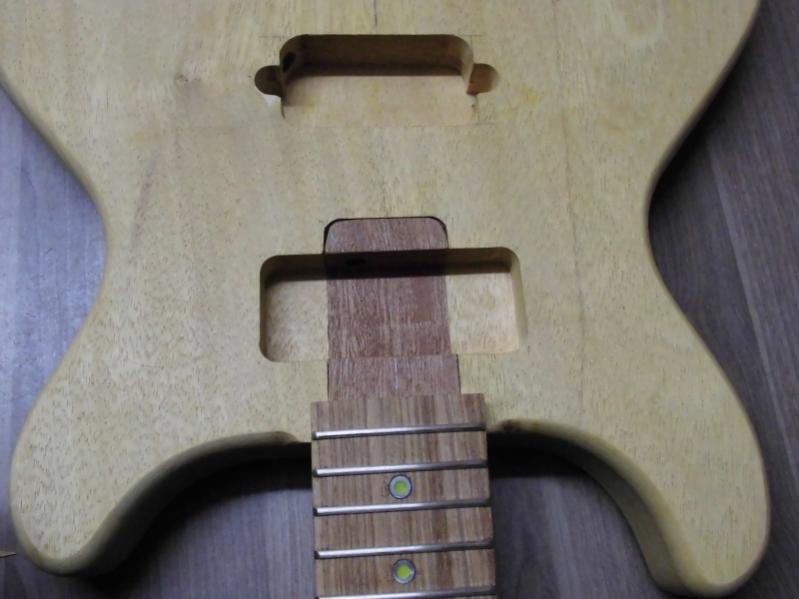

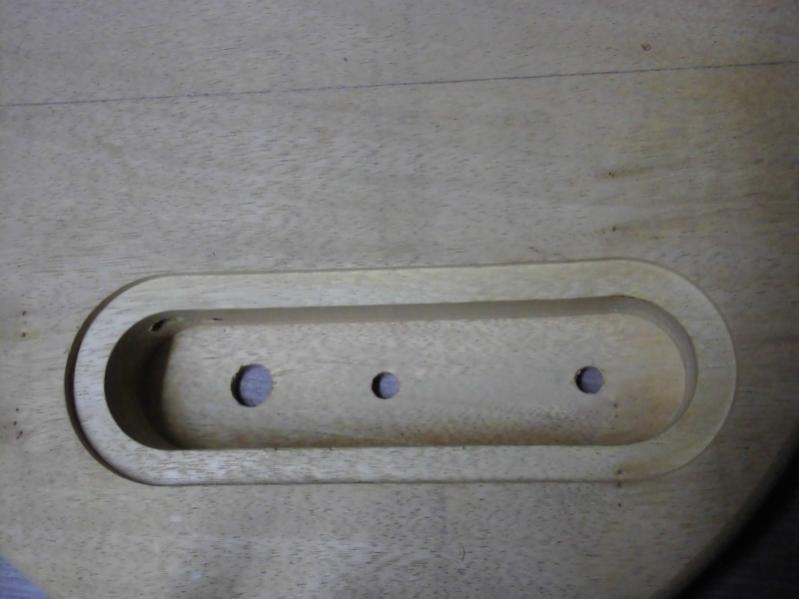

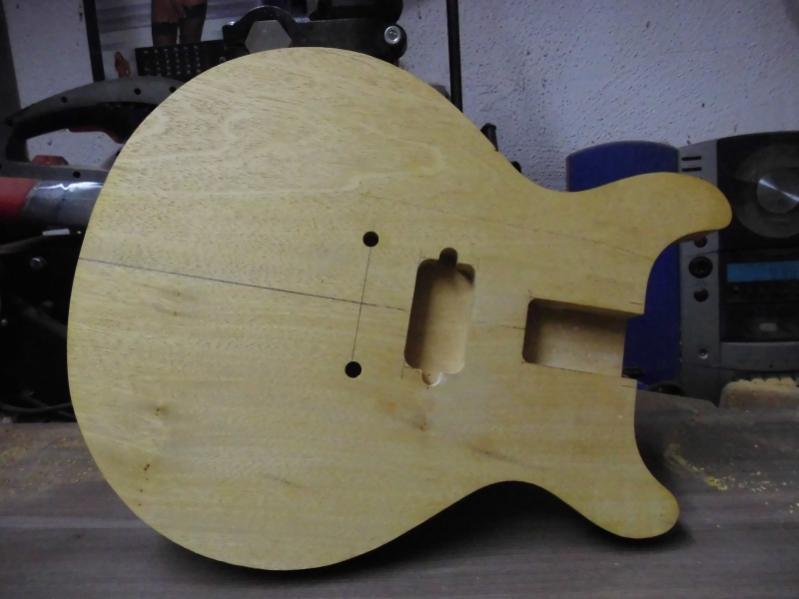

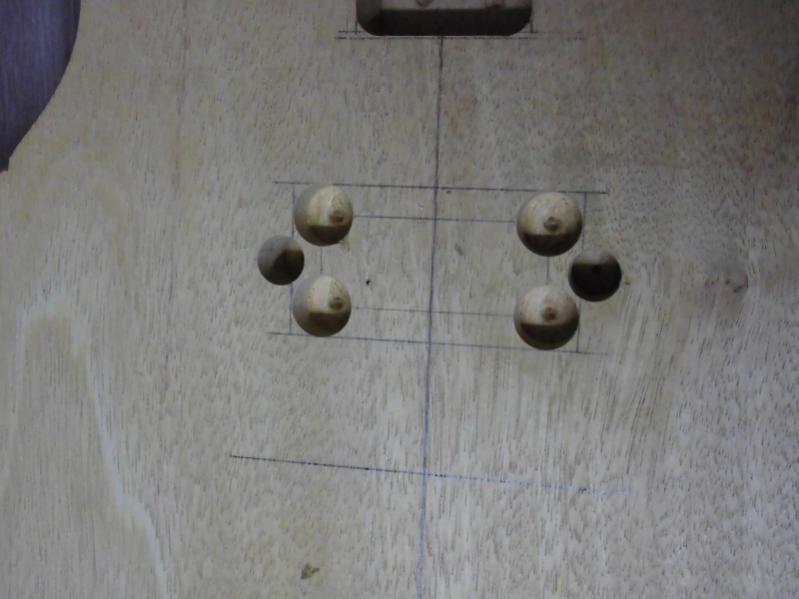

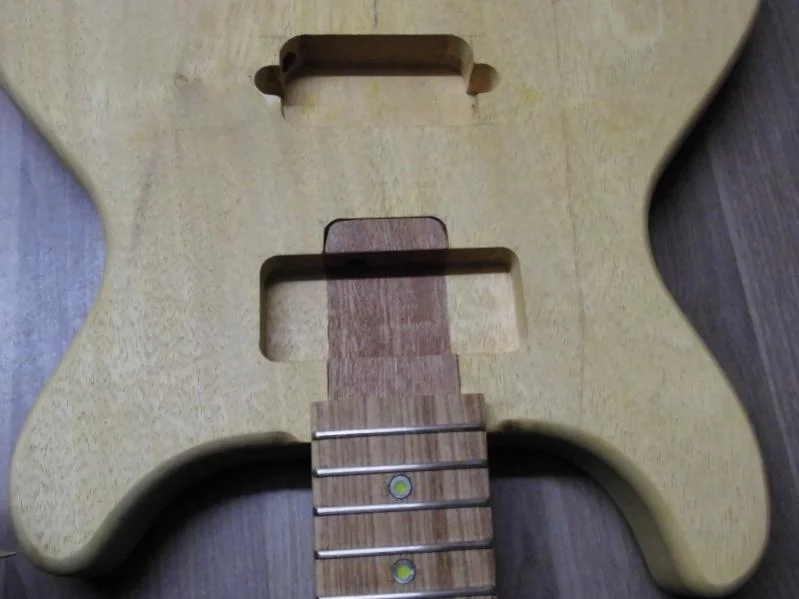

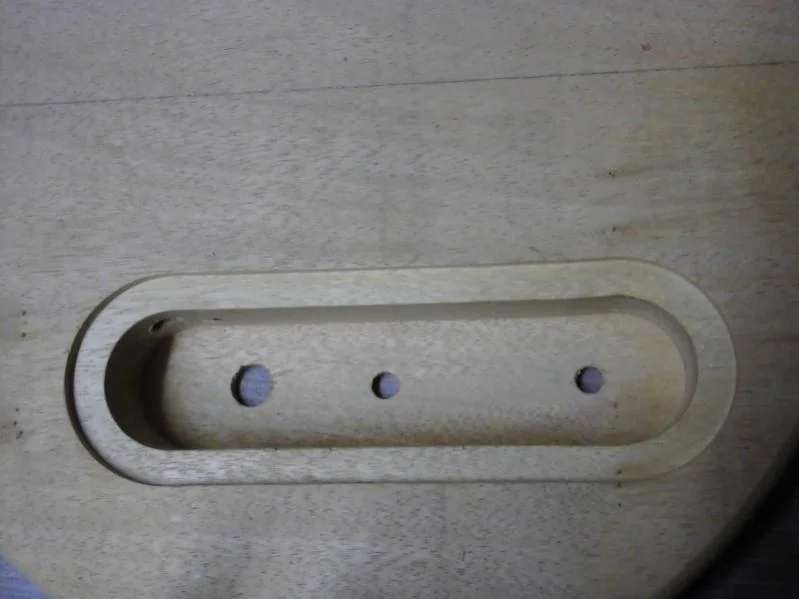

Hier ging's auch wieder mal weiter. Der Korpus ist inzwischen klimatisiert und so konnte ich den auch mal bearbeiten. Also habe ich die Kontur ausgesägt und bündig gefräst und geschliffen. Danach kamen die Fräsungen für die Halstasche (mit Winkel), für das E-Fach und die Pickup Vertiefungen. Auch alle Kabelkanäle, die Löcher für die Brücke und die Buchse, Potis und den Schalter habe ich gebohrt. Auch der Hals ist inzwischen bundiert und die Bünde sind abgerichtet.
Entgegen vorheriger Planungen wird der Korpus nun doch nicht farbig transparent. So schön ist das Holz nun doch wieder nicht. Deshalb mache ich das was ich eh schon länger mal ausprobieren wollte. Mattschwarz! Zusammen mit den grünen Dots und dem Schlagbrett gibt das einen tollen Kontrast! Die Poren werde ich offen lassen. Das lässt noch den Charakter vom Holz erahnen.



[rz259]

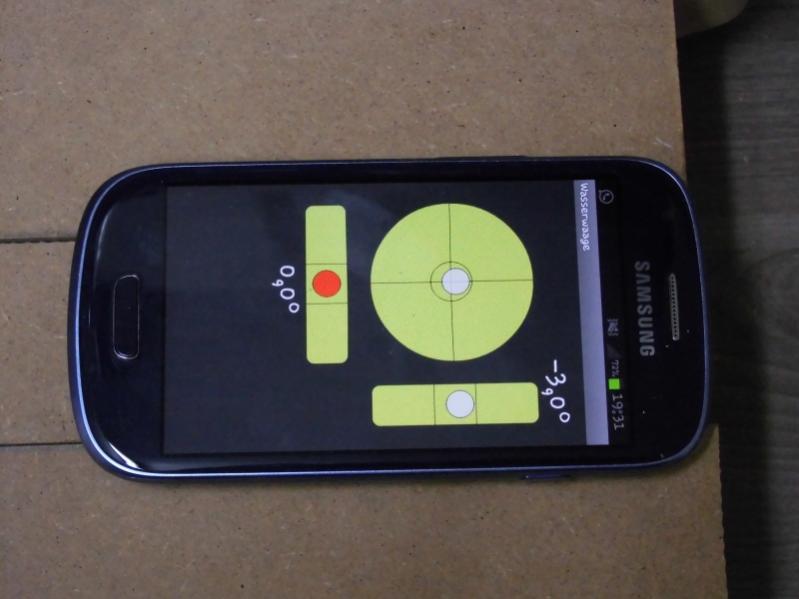

Was ist denn das für eine App im zweiten Foto?



[Sveenie.c]

Die nennt sich Swiss army knife. In der sind einige nützliche Tools. Ist kostenlos.



[dernix]

jetzt weiß ich, es gibt short tenon, long tenon und longer tenon.

Gruß,
Dietmar

gesendet von meinem Rubbeltelefon



[Sveenie.c]

Auch hier hat sich wieder was getan!

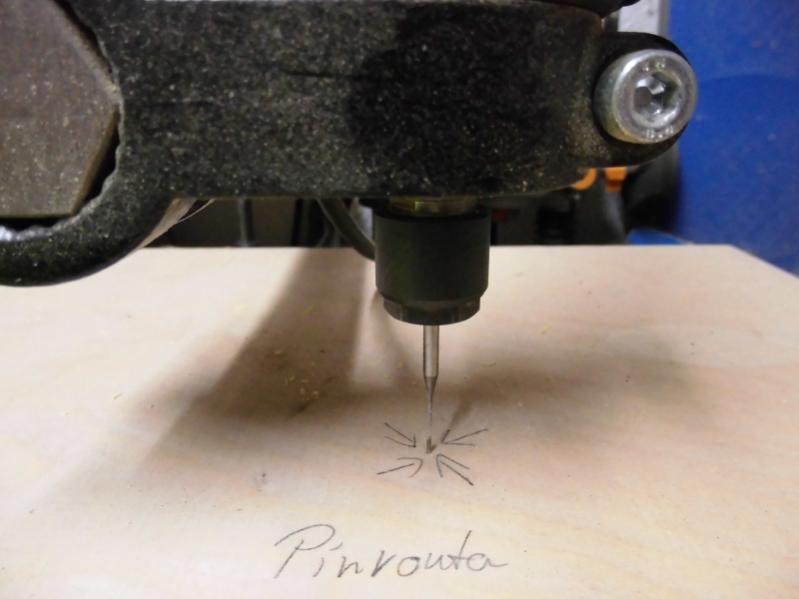

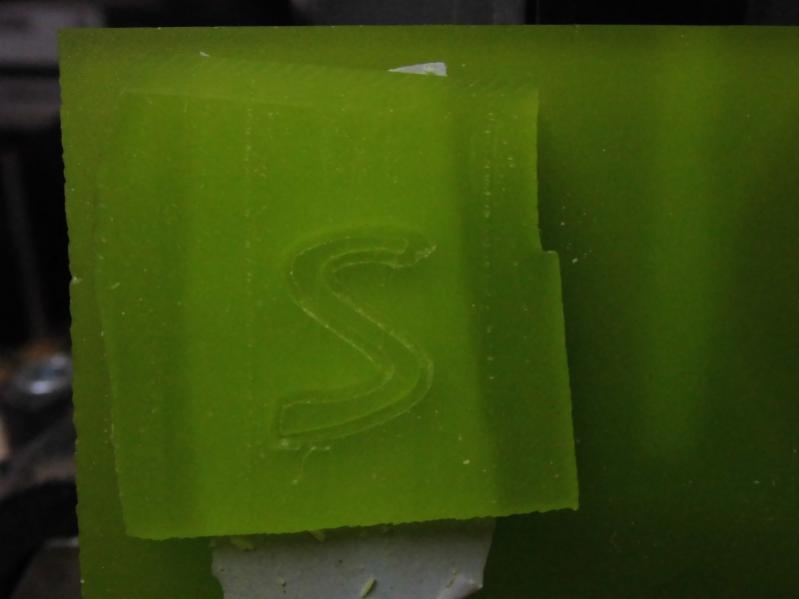

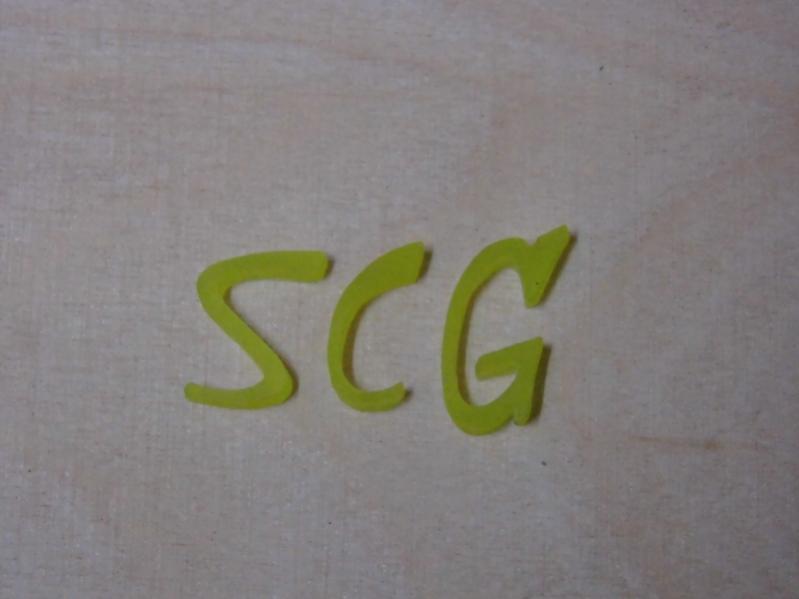

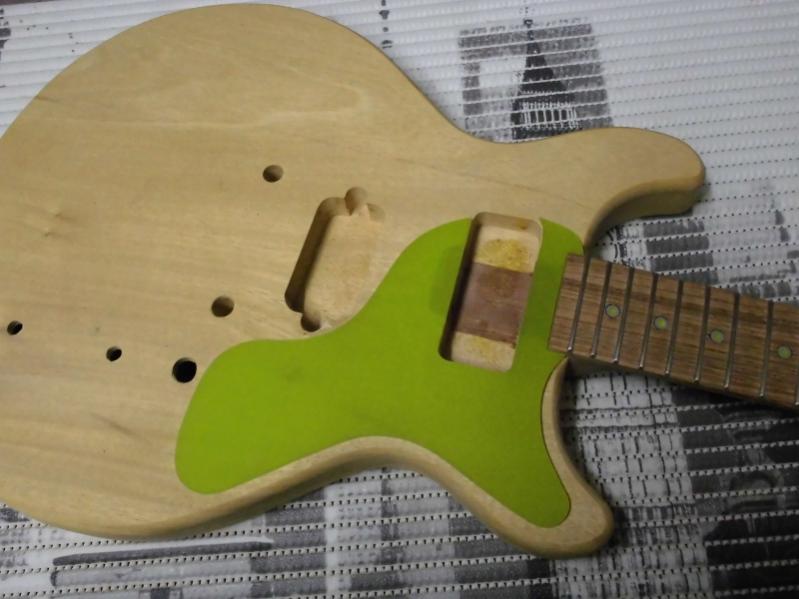

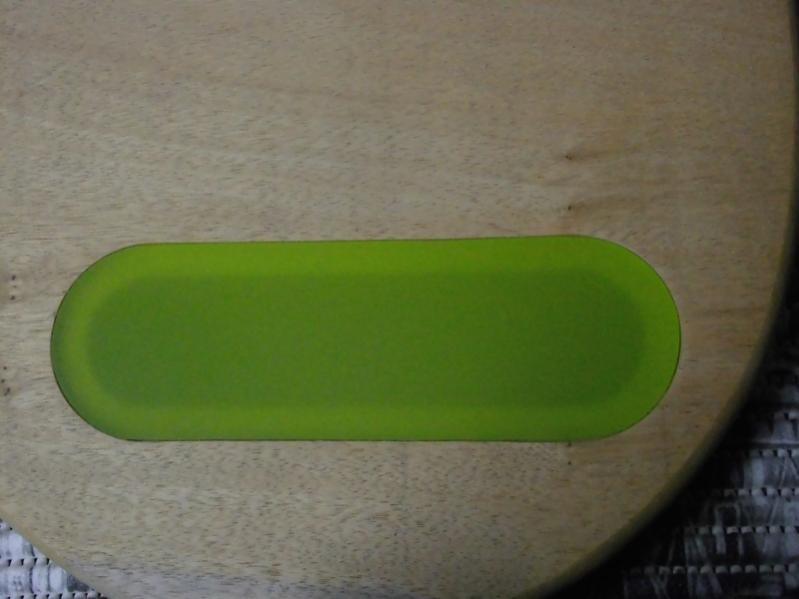

Ich habe den E-Fach Deckel und das Pickguard aus dem grünen Plexiglas angefertigt. Ein Kollege aus einem anderen Forum hat mit netterweise eine Positiv- und Negativform von meinem Logo mit einer CNC Maschine angefertigt. So kann ich nun sehr passgenau meine Buchstaben vom Logo sowie die Aussparungen fräsen. Dafür nochmal ein fettes Dankeschön an den Kollegen!
Beim Korpus habe ich mich umentschieden. Er bekommt nun doch keine deckende Lackierung. Zumindest nicht vorne. Da wird er schwarz angebeizt und bekommt dann einen schwarzen Burstrand. Die Rückseite wird deckend schwarz.

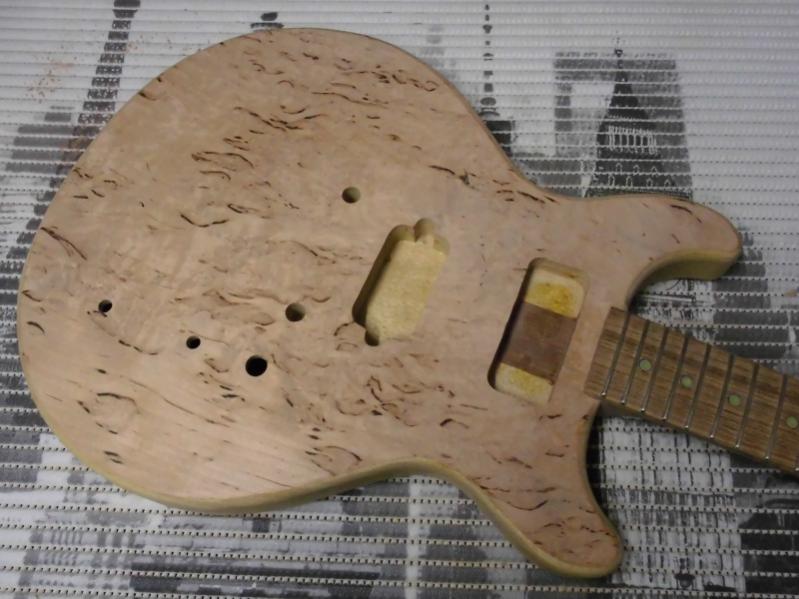

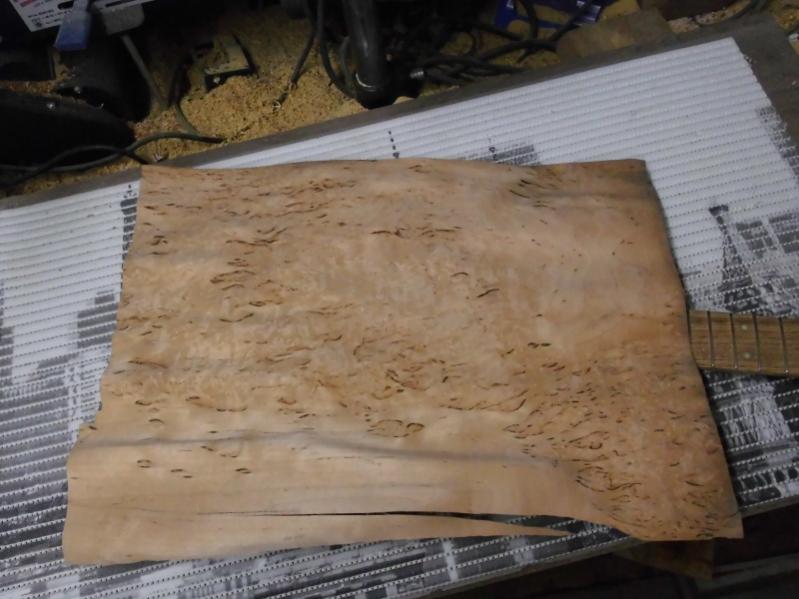

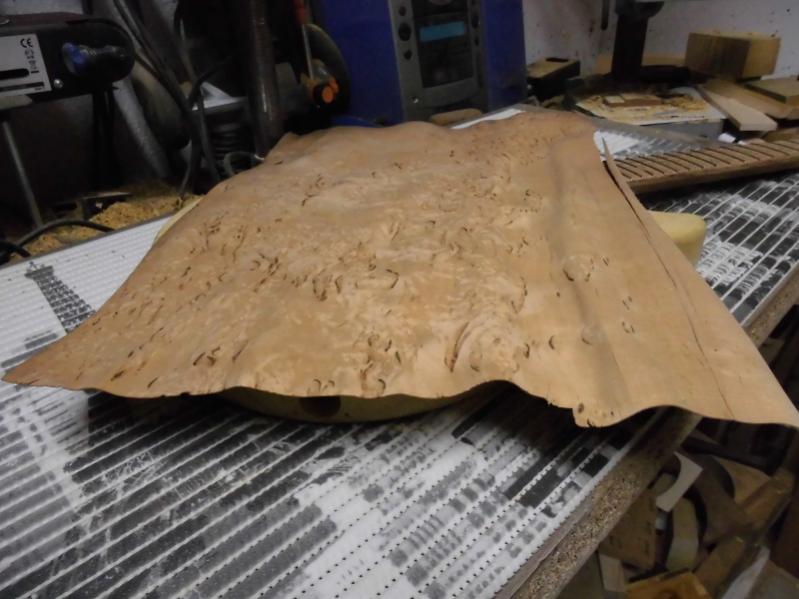

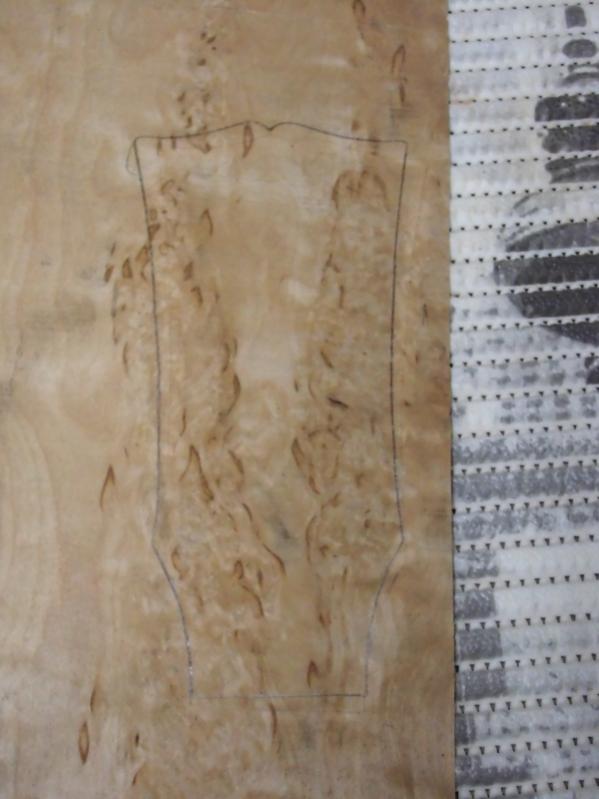

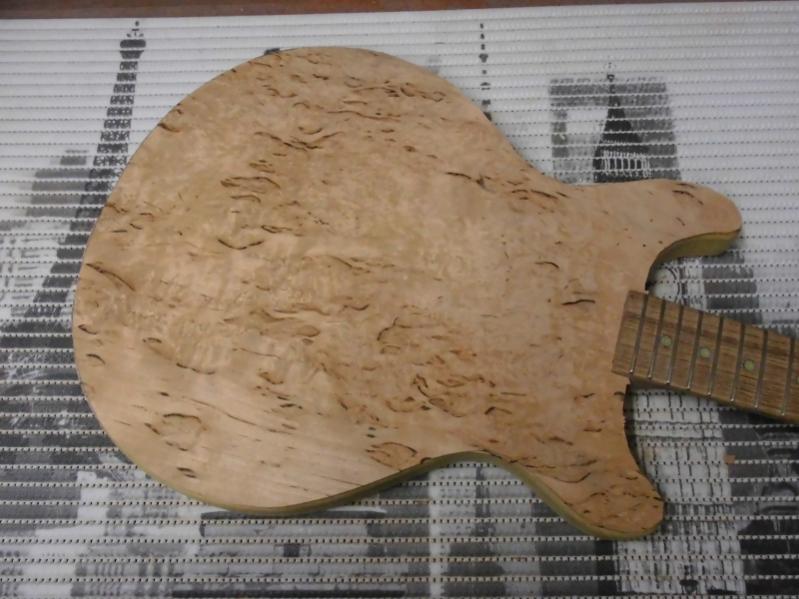

Da das Holz ja optisch nicht so der Bringer ist, habe ich in meiner Furnierkiste ein großes Stück Maserbirke gefunden. Leider war es sehr gewellt und verworfen. Aber ich habe das Furnier dann mit einem Sprüher befeuchtet und gepresst. So konnte ich es retten und verarbeiten.

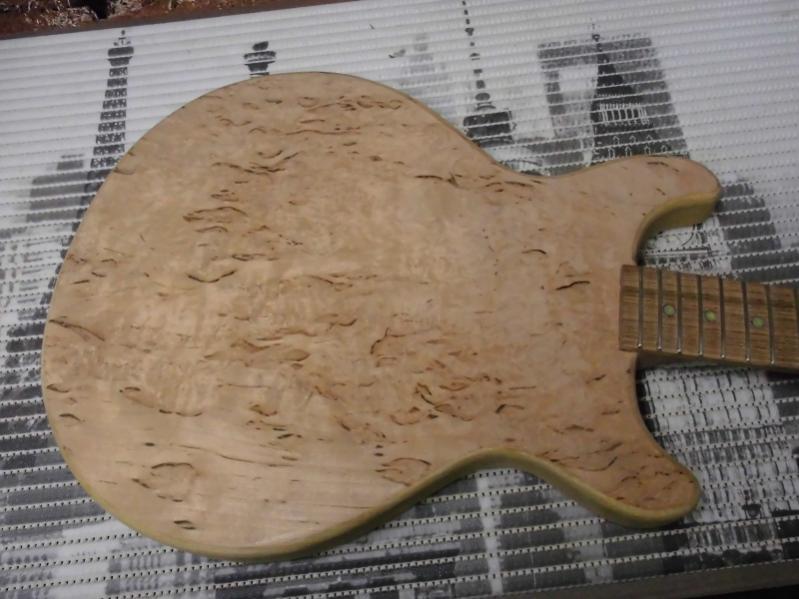

Auf den Korpus habe ich eine dünne, gleichmäßige Schicht Titebond aufgtragen und ihn zusätzlich etwas anziehen lassen. Danach habe ich das Furnier aufgelegt und gepresst. Als es getrocknet war habe ich die überstehenden Ränder abgeschnitten und mit einer Feile, Schleifpapier und Ziehklinge die Ränder der Kurve angepasst. Auch die Pickup Fächer und die Bohrungen habe ich wieder gefunden. Als nächstes wird nun auch noch die Kopfplatte furniert und das neue Logo eingesetzt.



[Bassassasin187]

DIE FARBKOMBINATION
Ich liebe Neongrün und Schwarz als Mix.

Nutzt du da eine Oberfräse für die Inlays?



[Sveenie.c]

Nutzt du da eine Oberfräse für die Inlays?

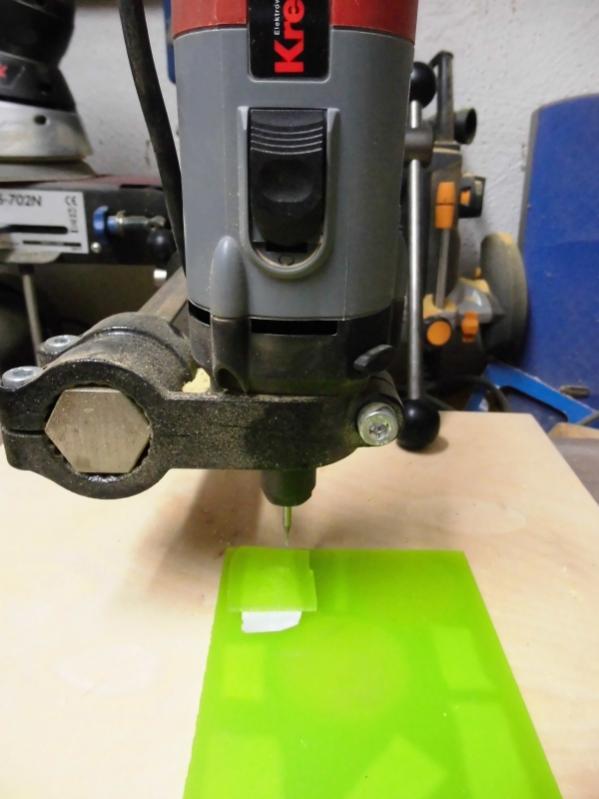

Nicht direkt. Das ist ein Fräsmotor in Kombination mit einem sehr stabilen Bohr- und Fräswerk.
Fräsmotor: http://www.kress-fraesmotoren.com/de/kress-fraesmotor-fraesspindel-800-fme.html
Bohr- und Fräswerk: https://www.wabeco-remscheid.de/index.php?cat=c670401_Bohr--und-Fr--sst--nder-Nr--24401-24408.html&subpage=basics&picture=0&thumbnail=1



[Bassassasin187]

Genial, danke dir
