Hallo,

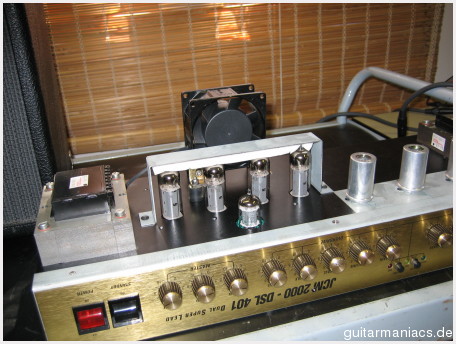

hab den DSl401 auch, die 3 Röhren die nicht glühen werden über einen Gleichrichter geheizt.
Das sind die Vorstufenröhren, die Endstufenröhren sind die 4 hinteren größeren und die 1ne ist der Phasenschieber.
Die anderen haben eine Wechselstromheizung. Das Überhitzungsproblem (betraf genau den Ausfall dieses Gleichrichters) hängt mit diesem Gelichrichter zusammen.
Oder mit den Kabel zum oder vom Gleichrichter, evtl den Röhrensockeln, welche vl schlechten Kontakt haben.
Tippe aber am ehesten auf den Gleichrichter, oder die Leitungen zu diesem hin.
Der Amp ist ein bisschen ein Hund, in gewissen Gebieten.
Das Problem hatte ich jedenfalls auch schon. Aufall der Heizung der Vorstufenröhren.
Das kann jeder Elektrotechniker richten. der Gleichrichter kostet ein paar Cent bis max. 1-2 Euro. Plus dann eben Arbeit, wobei das Auseinandernehmen mehr Aufwand ist, als die Reperatur, die dauert vl 15min.
Link zum Schaltplan
Im PLan sitzt der Gleichrichter (BR1) auf Seite 1 ganz rechts über dem Output Transformator.
Würd ich Auf jedenfall jemanden machen lassen der sich auskennt.
NICHT SELBER MACHEN! KANN TÖDLICH AUSGEHEN.
Achja der Marshall hat einen Parallelen Loop, der zugemischt wird und zwar VOR der 3ten Vorstufenröhre.
(danach kommt erst die Klangregelstufe des OD, am gleichen Punkt wird auch der Reverb eingeschliffen)
Darum wird das mit dem GT-8 in den Return auch nicht sonderlich gut funktionieren.
Da ja die 3te Röhre nicht beheizt ist und somit auch keine Verstärkung da. Ergo No Sound.
Hoffe ich konnte helfen.
LG Norbert
Ps: hab noch was vergessen:
es sind noch andere Fehlerquellen, da der Amp doch schon einige Jahre am Buckel hat.
Die Elkos für die Gleichspannungsheizungsstabilisierung C73/C78 können schon ein bisschen schlecht sein,
das in Verbindung mit dem Gleichrichter, der sich durch die Hitze sozusagen selbst auslötet, das wäre auch eine mögliche Problemursache.
Außerdem sind (oder waren) die Kondensatoren, in meinem DSL "nur" bis 85°C belastbar, ich denke in deinem Ebenfalls. Diese paar Bauteile machen wahrscheinlich in kombination Probleme, wenn sie überlasten.
Die Elkos sind Materialpreis um die 4 jeweils, wenn die der nette Techniker mitwechseln würde, auf 105°C Typen.
Aber wie gesagt, nicht selber tauschen! LEBENSGEFAHR! Tauschen Lassen.
Eventuell hat der DSL aber auch noch Sicherungen im Inneren. Zur weiteren Eingrenzung kannst du auch mal deine Gitarre in den FX-Return stecken und gucken, ob sich da was tut.
