Mono klinke an XLR löten

[***elvis***]

An meinem Mischpult habe ich leider keine Kombibuchse, sondern nur XLR. Jetzt möchte ich gerne ein Funkmikro mit 6,3 Klinke umbauen.

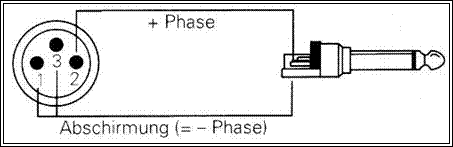

Gemäß der Zeichnung die ich ergoogelt habe für Mono-Klinke an XLR Mus Pin 1 und 3 Masse sein.

Rot - Pin 2
Schwarz - ? Muss das jetzt auch noch an Pin 1 und Pin 3
Grün - Masse - Pin 1 und 3

Hab ich das richtig verstanden oder hat jemand eine andere Idee wie ich Pin 1 2 3 des XLR-Kabel mit meinen Rot, Schwarz und Grün der Klinke verbinde?



[***elvis***]

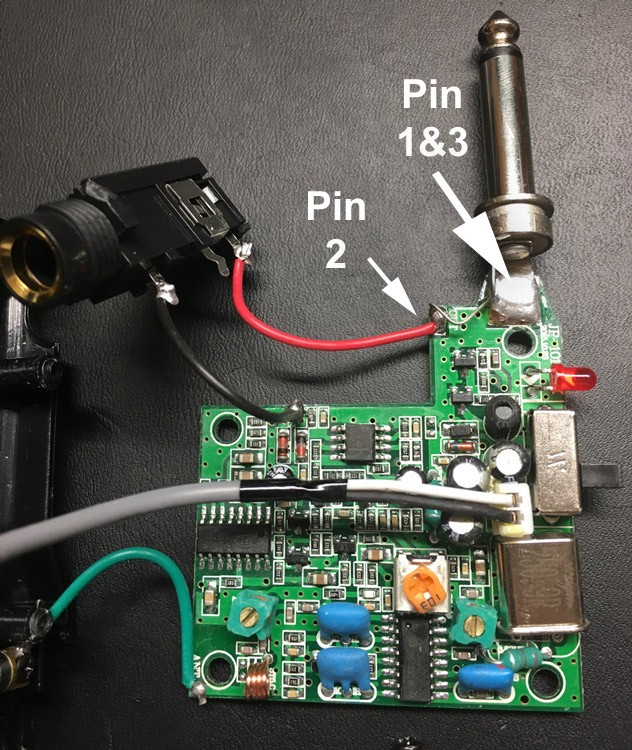

So ich hab es jetzt einfach ausprobiert, vielleicht ist das ja auch für den einen oder anderen interessant.

Vom XLR Kabel Pin 1 + 3 zusammen (Schirm und "-") auf die große Fläche, den Schaft, Schirm löten. Rot ist das Signal, die Spitze, die muss auf Pin 2 gelötet werden.

Also genau so wie in der Zeichnung oben.
