Hallo liebe Freunde der Gitarren.
Zuallererst der Verweis auf den Thread, warum ich mich entschlossen habe, den Bauplan hier reinzustellen.
https://www.musiker-board.de/thread...n-gitarrenstaender-aus-geoelter-buche.738179/
Es gibt sicher einige Gitarristen, die sich eventuell einen Multi Gitarrenständer selbst bauen wollen, aber vielleicht nicht wissen, wie sie anfangen sollen.
Ich hab in den letzten Jahren schon mehrere solcher Dinger gebaut, für mich, für Freunde, für den Proberaum.
Entstanden ist die Idee aus Platznot in meinem kleinen Musikzimmer. Es musste ein Gitarrenständer her, der sich zentimetergenau den Platzverhältnissen anpasst.
Die Konstruktion ist sehr einfach gehalten und von jedem Laien mit einem Minimum an handwerklicher Begabung in kürzester Zeit zu schaffen.
An Werkzeug reicht eine billige Handkreissäge, zur Not geht auch eine Stichsäge und eine Bohrmaschine. Materialwert ist sehr gering. ab 30-40 Euro ist man dabei.
Die Maße können beliebig verändert werden und die Dimensionen der Hölzer sind nicht bindend. Die Länge kann beliebig gewählt werden.
Es geht fast jedes Plattenmaterial, Sperrholz, Spanplatte, 3 Schicht Platte, OSB Platten.
Je nachdem was gefällt oder einem günstig erscheint.
Es geht hier rein um die Konstruktion.

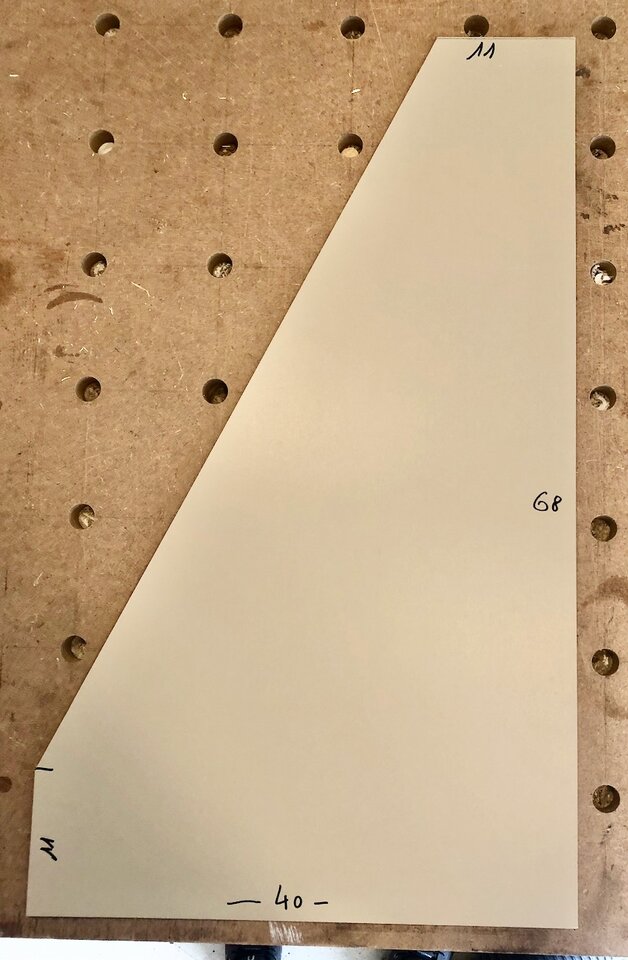

Zuerst werden die Seitenteile zugeschnitten. Die Maße sind auf der Schablone ersichtlich.

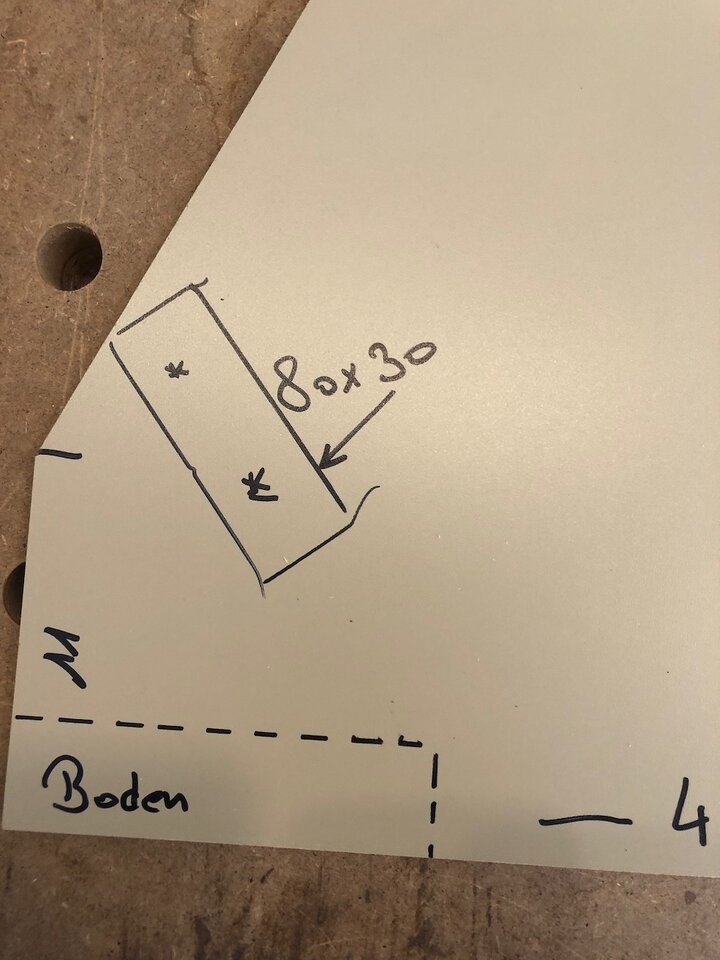

Die Längshölzer wo die Gitarren aufliegen sind aus gehobelten Brettern, ca. 30x80 mm.
Es gehen auch Streifen aus 27 mm starker 3 Schichtplatte. Oder Staffel 5x8.
Holzreste nicht gleich wegwerfen. Die braucht man noch um die Positionen zu kennzeichnen.

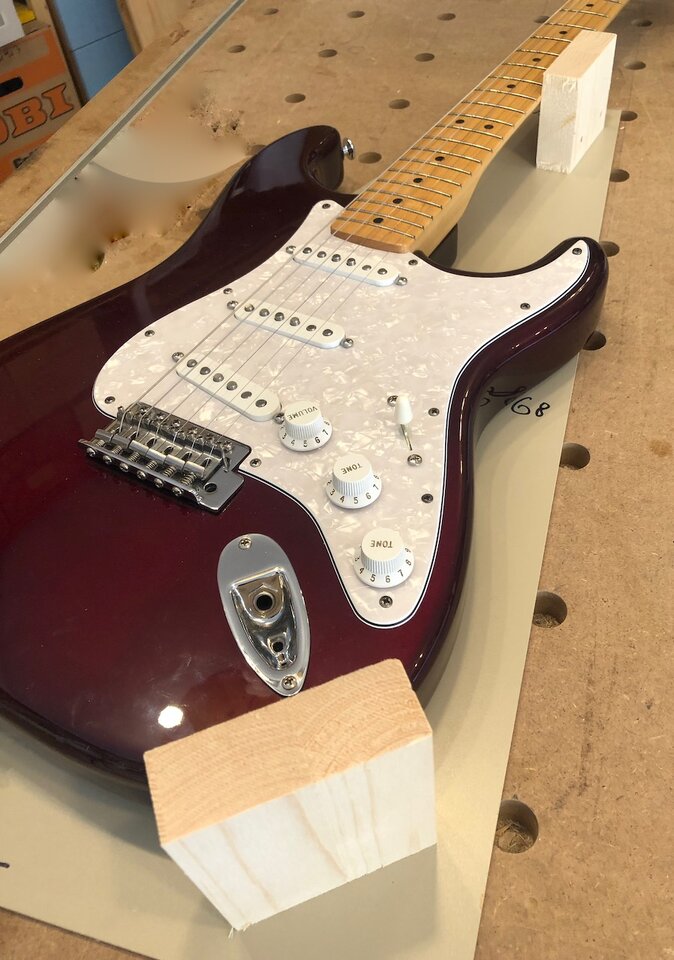

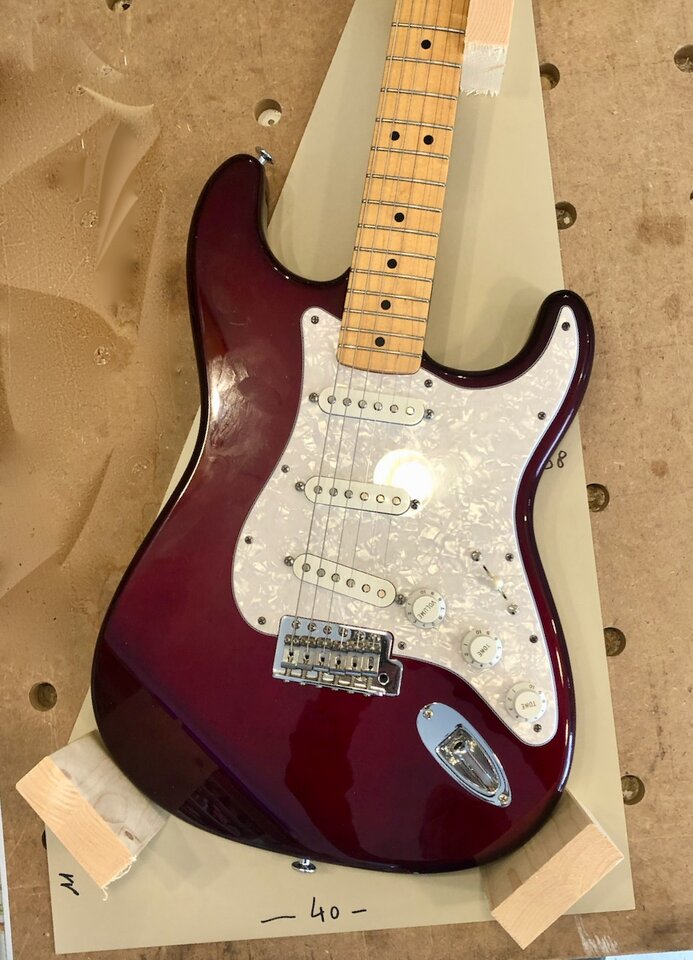

Dazu legt man sich am besten eine Gitarre auf das Seitenteil und legt die Holzreste so hin, dass die Gitarre überall schön anliegt.

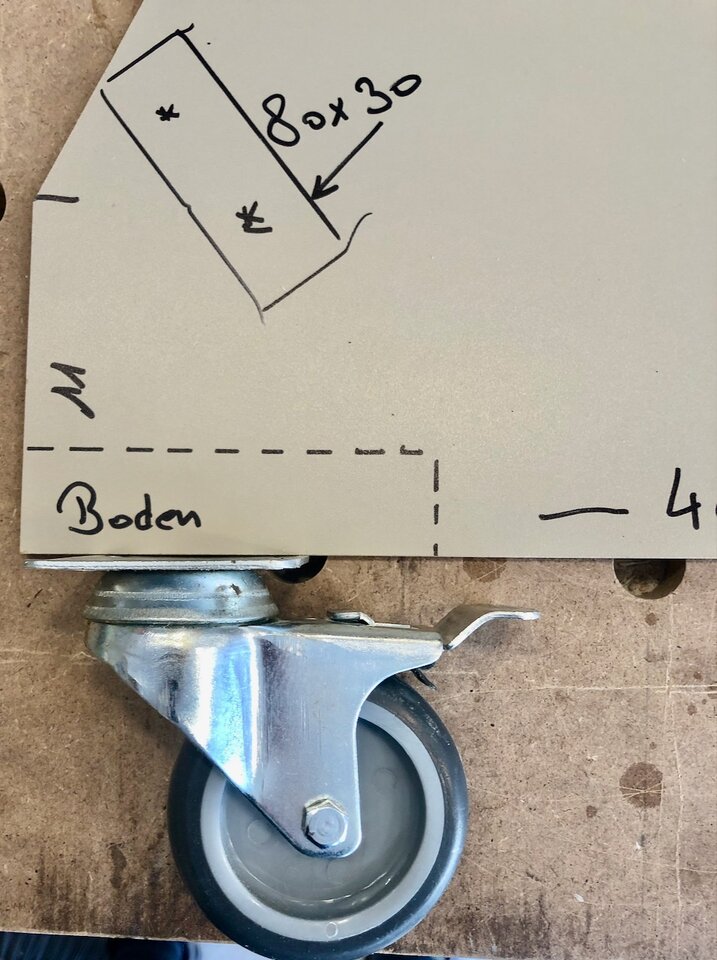

WICHTIG: Die Holzleisten für die Bodenplatte mit einberechnen. Ist auf dem Foto nicht gut zu erkennen.

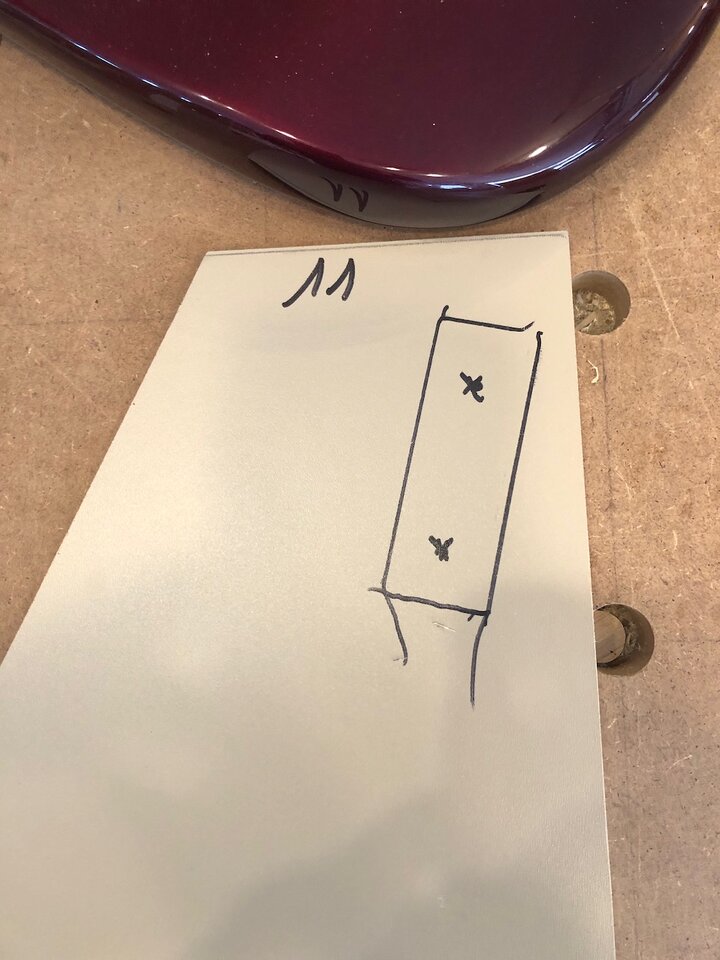

Gitarre wegnehmen die Postion der Hölzer anzeichnen und auf das andere Seitenteil übertragen.
Löcher bohren und am besten mit Hilfe einer weiteren Person alles auf einer ebenen Fläche zusammenschrauben.
Es geht auch hier nicht um jeden Millimeter Passgenauigkeit.
Die Längshölzer unbedingt auch alle vorbohren, damit das Holz nicht reisst.
Ich nehme Tellerkopfschrauben 5x80 Gehen aber auch andere Schrauben.
In das Längsholz, wo der Hals aufliegt bohre ich 8mm Löcher im Abstand von 10 – 12 cm, wo dann die Rundstangen oder Dübelstangen reinkommen. Nicht ganz durchbohren, damit die Dübelstangen nicht hinten rausfallen. Meiner Meinung nach ist das die einfachste Methode, um die Abstände zwischen den Gitarren herzustellen. Da hab ich schon abenteuerliche Konstruktionen gesehen, die mit sehr viel mehr Arbeitsaufwand verbunden sind.
10-12 cm Abstand reicht für E-Gitarren. Für dickere Gitarren die Abstände erweitern und anpassen.
Filz mit 3mm Stärke bekommt man im Stoffhandel, beim großen Onlinehändler oder eventuell auch im Baumarkt. Einen grünen Kunstrasenteppich in jedem Baumarkt als Meterware.
Filz ist auch für Gitarren mit Nitrolack geeignet.
Der Filz wurde mit einem Heißkleber angeklebt. Schrauben oder Klammern gehen aber auch.
Das wars jetzt schon. Viel Spaß beim selbermachen und gutes Gelingen.

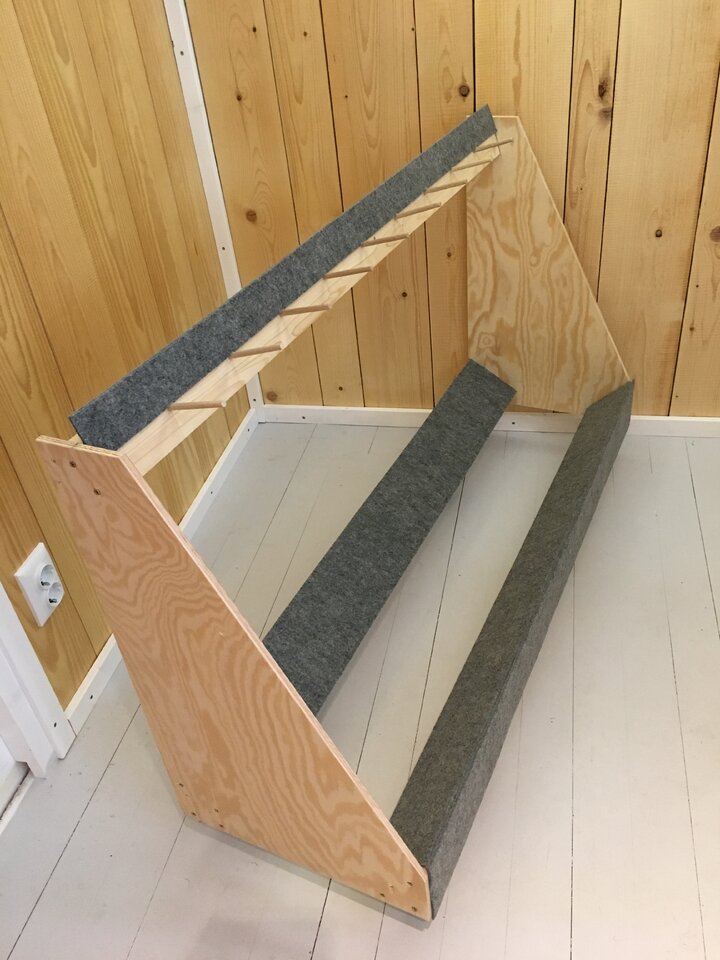

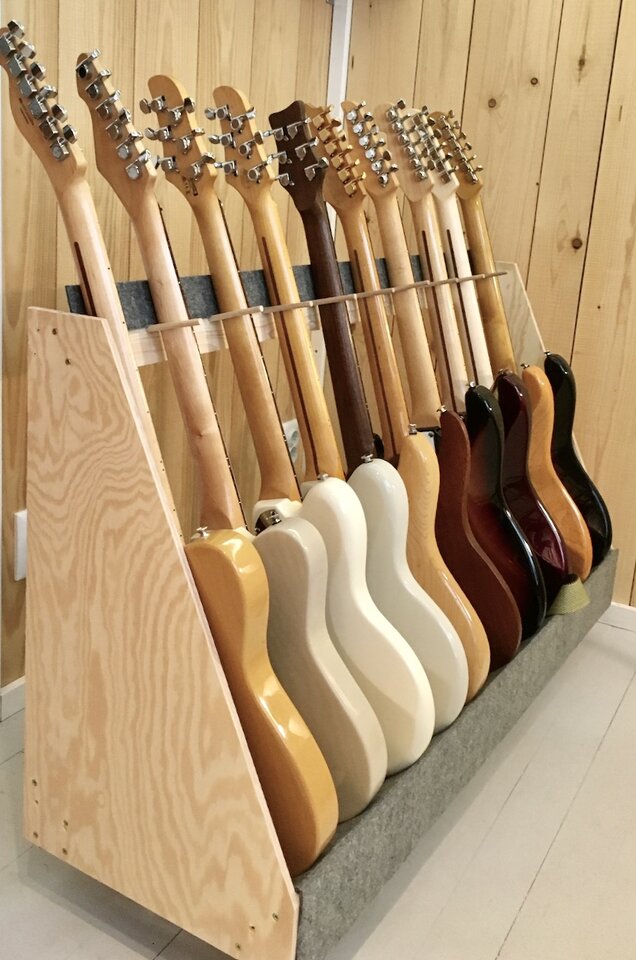

Fertig sieht das dann so aus.

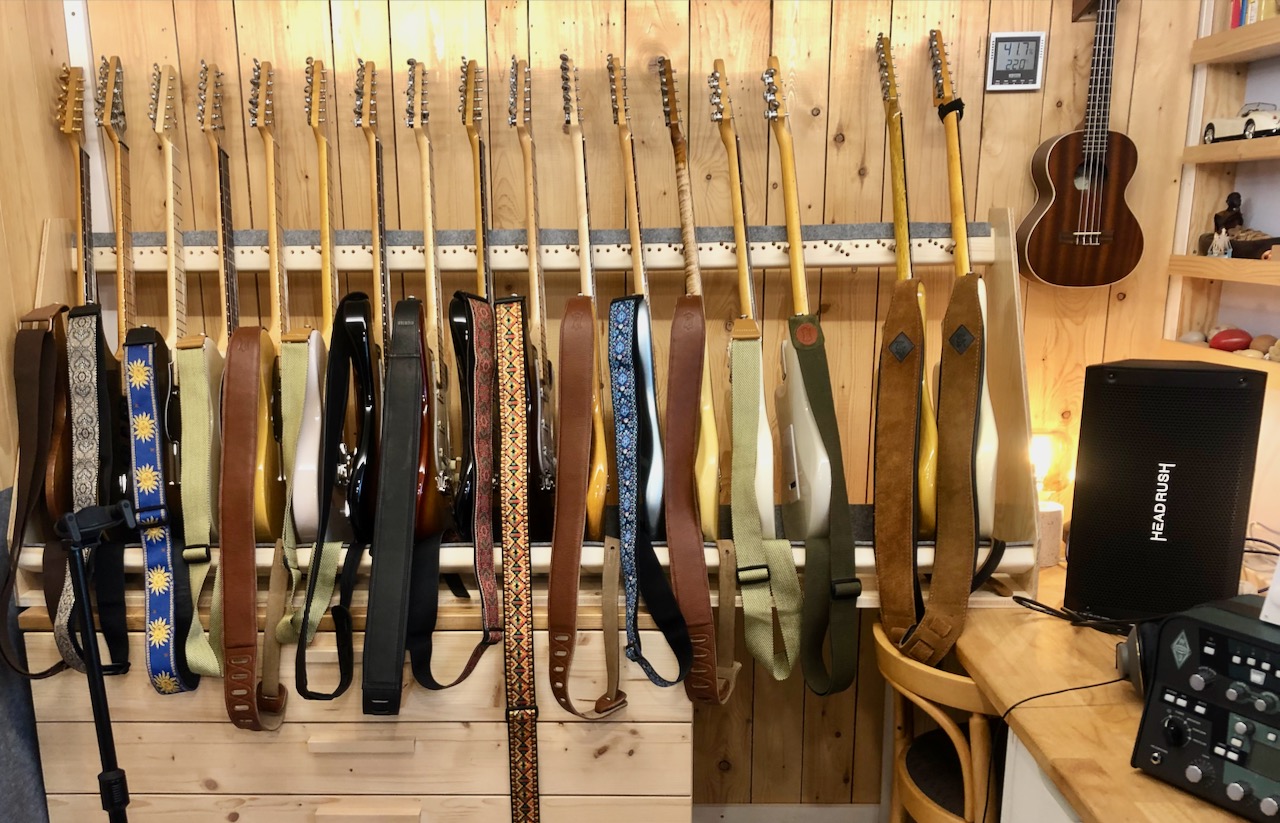

Hier noch eine Variante mit Lochreihen, die man verstellen kann um die auch Akustikgitarren unterzubringen
