Probleme mit Brummschleife

[recently]

Hallo,

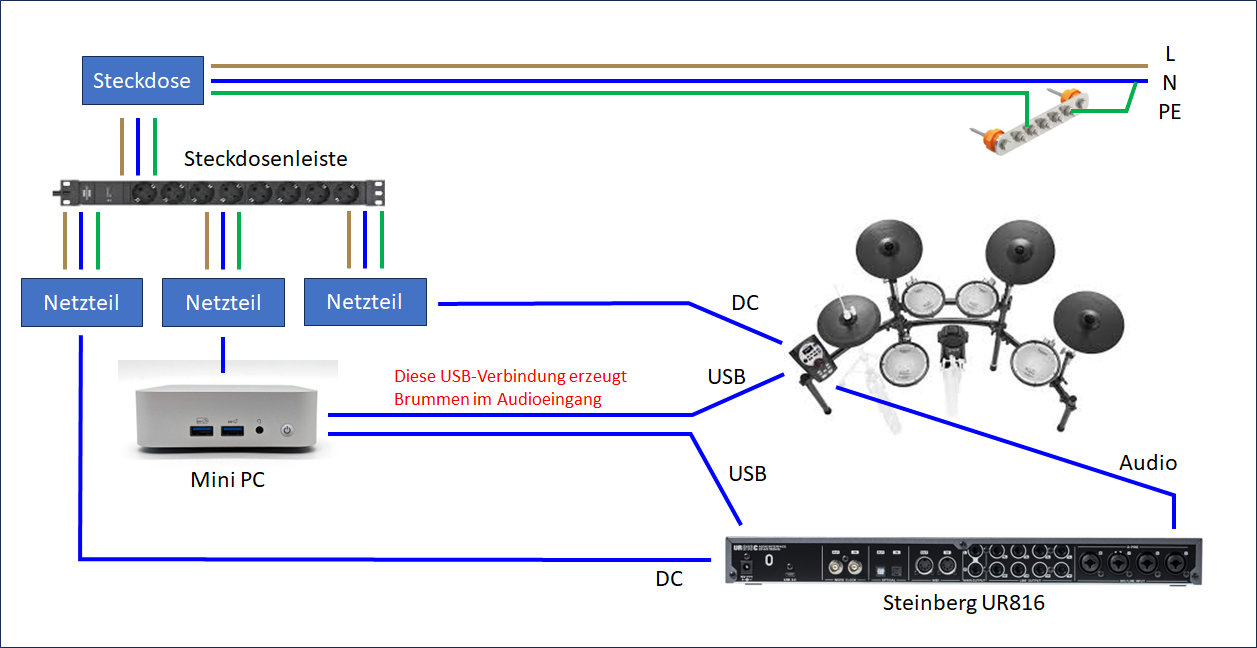

ich habe vor kurzem versucht, mein Roland E-Drum zusätzlich mit einem USB-Kabel am PC anzuschliessen, damit ich Midi-Aufnahmen machen kann. Leider erzeugt das auf dem Audio-Eingang des E-Drums ein brummendes Geräusch.

Hat jemand eine Idee, wie ich diese Brummschleifen aufbrechen kann ?
Vielen Dank
Recently



[scenarnick]

Ja, hatte ich bei meinem Keyboard auch, nachdem ich Mischer und PC dranhatte. Schlussendlich hilft nur eine DI Box mit Ground Lift im Audio.

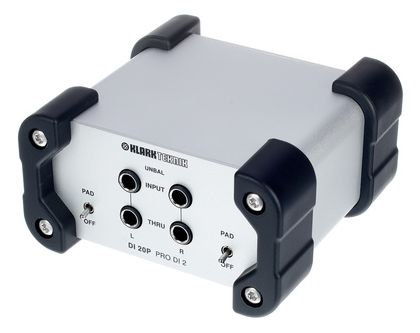

Klark Teknik DI 20P*​

*​

Günstig und tut was sie soll.



[Fish]

Die USB Ports können auch Galvanisch getrennt werden.
z.B. damit:

ROLINE USB Isolator, galvanische Trennung | USB-Adapter günstig kaufen | reichelt elektronik

USB Isolator, galvanische Trennung USB-Adapter von ROLINE - Schnelle Lieferung ✓ günstige Preise ✓ Für Gewerbe und Privat ✓ Jetzt online bei reichelt elektronik bestellen!

67,20€

www.reichelt.de

Hier noch eine billig Varriante:
https://www.amazon.de/Binghe-Spannungsisolator-Isolation-UnterstüTzt-Schaltkreissystem/dp/B0CYSMJQBR/ref=pd_sim_d_sccl_4_1/257-0080750-7549533?pd_rd_w=HhCb7&content-id=amzn1.sym.e53442b4-edc2-418d-9874-8884cf93d467&pf_rd_p=e53442b4-edc2-418d-9874-8884cf93d467&pf_rd_r=R3H0RDQP0GY320WKF1G2&pd_rd_wg=8UxF8&pd_rd_r=1a4a1ee8-60d6-4771-9bc3-286a2d672cec&pd_rd_i=B0CYSMJQBR&psc=1



[scenarnick]

Die USB Ports können auch Galvanisch getrennt werden.
z.B. damit:

Hat bei mir witzigerweise nicht funktioniert, was aber nicht heißen muss, dass es hier nicht geht. Fakt ist: Galvanische Trennung ist der Schlüssel



[Fish]

ja, manchmal funktioniert es, manchmal nicht.

bei Line Signalen kann , statt einer DI box, auch ein Line Übertrage verwendet werden. z.B.

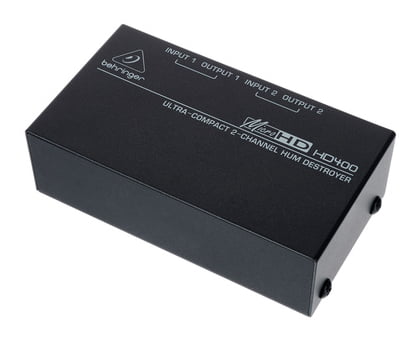

Behringer HD400*
*

Wenn Deine Audioverbindungen Symmetrisch ausgeführt sind dann kannst Du auch mal einseitig die Audiomasse in der Verbindungsleitung auftrennen. Das reicht manchmal schon.
Ich habe mir hier zum ausprobieren 0,5 m XLR Kabel gebastelt mit einseitíg offener Masse.



[Gast290603]

Galvanische Trennung ist der Schlüssel ...

... oder/und Potentialausgleich.
BDX.



[scenarnick]

Potential

Das muss man dann auch haben

Aber im Ernst

Potentialausgleich

ist natürlich auch eine Möglichkeit, aber im schlimmsten Fall erzeugt man damit einen (meist geringen) Strom, der über den Ausgleich fließt. Das ist an sich ein Fehlerstrom, der da nicht sein sollte (weil es an sich kein unterschiedliches Potential geben sollte) und von daher finde ich die Lösung der galvanischen Entkoppelung besser.



[Gast290603]

Das ist an sich ein Fehlerstrom

Ja richtig , aber je geringer der Potentialunterschied durch Verringerung des Widerstands (Querschnittserweiterung), desto geringer der Spannungsabfall/Störsignalpegel.
BDX.



[scenarnick]

@BDX. - ich merke, wir kommen aus demselben Stall



[recently]

Hallo, ich habe es zunächst mit einem sehr günstigen USB-Isolator probiert (12MBit/s). Interessanterweise konnte ich damit das Audio-Interface von meinem Roland TD11 sehen, den Midi-Anschluss aber nicht (in Cubase). KI meinte, da man an dem Roland USB-Anschluss auch einen Speicherstick anschliessen kann, benötigt man wahrscheinlich ein 480 Mbit/s Isolator. Den Tipp fand ich zwar fragwürdig aber ich habe mir dann einen 480 Mbit/s Isolator für 40€ gekauft und siehe da, das funktioniert. Kann jetzt die PA wieder bis zum Anschlag aufdrehen und es kommt nur leises Roland-Rauschen.
