Push-Pull-Tonepoti durch Kippschalter ersetzen

[der Schotte]

Hallo!

Ich möchte bei einer Epiphone Nighthawk RI Custom den Push&Pull-Tonepoti durch einen Kippschalter ersetzen. Also das Tonepoti entfernen und mittels eines Kippschalters zwischen Humbucker und Singlecoils wählen.

Ich habe an so etwas gedacht: https://www.thomann.de/de/goeldo_el013_minischalter.htm*

Kann mir jemand beschreiben, was ich wo ran löten muss oder ist das ohne Bilder der bestehenden Verkabelung nicht möglich?

Gruß



[Chris-K]

Hallo Schotte!

Dieser Switch hier* wäre deutlich günstiger und würde auch reichen.

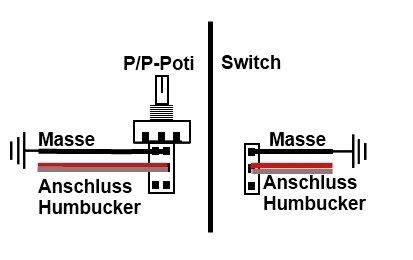

Im Endeffekt werden die Kabel genauso angelötet wie am Push-Pull. Schau dir einfach die Skizze im Anhang an.

Schönen Sonntag noch,
-Kumpfi.



[der Schotte]

Super, danke!



[Chris-K]

Gerne. Viel Erfolg!



[der Schotte]

Muss nochmal nachfragen:
Kann ich die Kabel, die jetzt an den Poti Kontakten für die eigentliche Tone Regelung dran sind einfach "tot" liegen lassen?



[Chris-K]

Das HOT-Kabel zum Tone-Poti zweigt idR. am 1. Pin des Volume-Poti ab.
Löte es dort einfach ab, das ist am saubersten und sichersten.
Masse-Kabel, die auf dem Tone-Poti-Gehäuse befestigt sind (z.B. zentraler Masse-Stern), verlegst du einfach auf das Volume-Poti-Gehäuse.



[Chris-K]

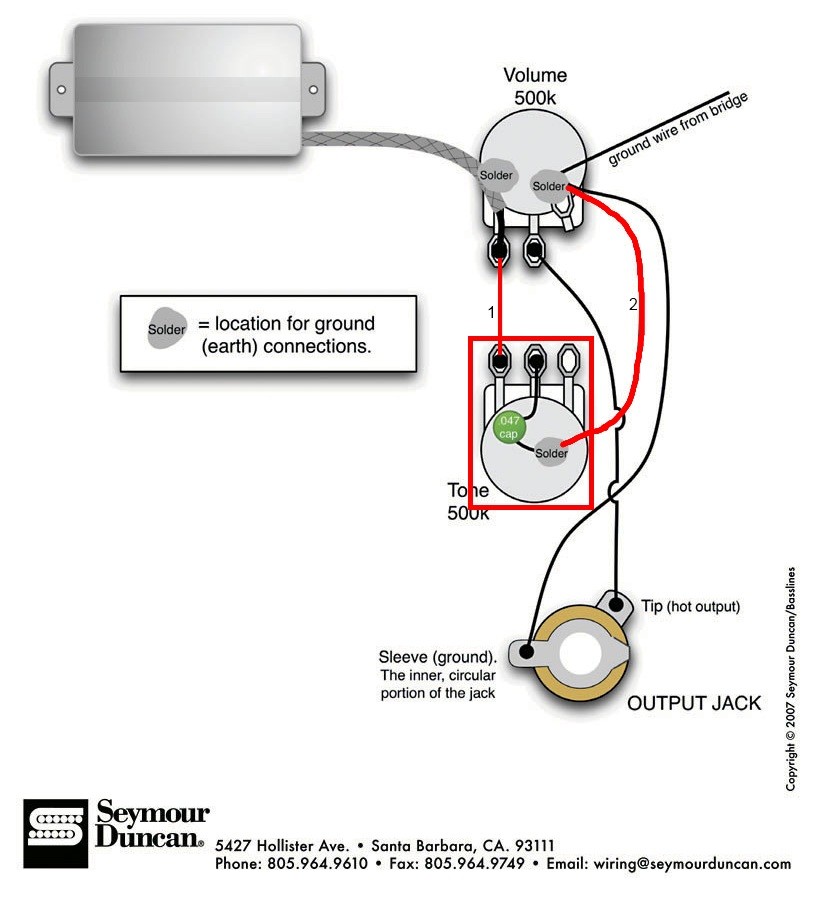

hier noch eine kleine Skizze zur besseren Darstellung!
Alle rot gekennzeichneten Teile solltest du entfernen.

Grüße, Kumpfi!



[der Schotte]

Danke nochmal, hatte es nach deinem letzten Beitrag hinbekommen! Hat funktioniert und sah super aus!

Leider hab ich nen alten Bastlergrundsatz nicht beherzigt:

"Nach fest kommt ab!"

Beim Festziehen ist mir das Gewinde des neuen Schalters zersprungen... Hab einen neuen bestellt.. Auf ein Neues!



[Chris-K]

Gerne doch!
