RCF 8001 AS Amp-Modul

[Alt-und-laut]

Hallo allerseits

Ich habe 2 Amp-Module aus den RCF-Subwofern 8001-AS als Schnäppchen erwerben können.

Da ich diese in Eigenbau Subwofer ausprobieren möchte, habe ich nach einem Schema gesucht;
aber da findet sich leider nichts.

Mein Problem ist eigentlich ganz einfach:

An welche Anschluss-Pins auf dem Bord wird der Lautsprecher angeschlossen ?
Die Anschlüsse sind leider alle nur mit com1 / com2 usw. beschriftet,
es lässt sich nicht richtig ermitteln, wo was hingehört.

Wenn jemand solche Subwofer hat, könnte er mir vielleicht ein Foto des verkabelten Amp-Moduls senden ?
Oder eine Handskizze...

Danke Euch allen



[EDE-WOLF]

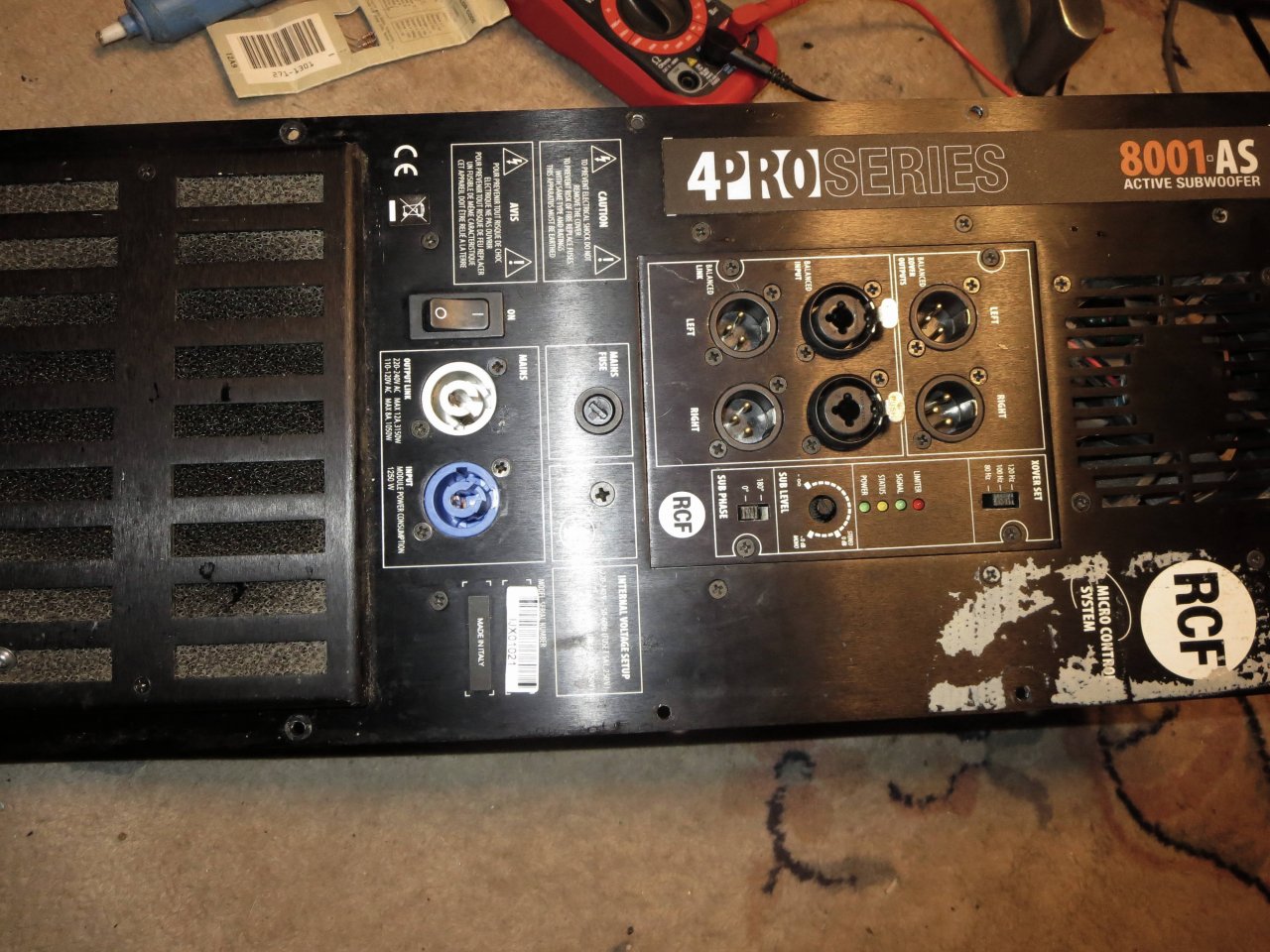

Pfiffig wäre natürlich gewesen, die andere Seite des Moduls zu fotografieren



[Mathias1234]

Jup



[Alt-und-laut]

Sorry, das Bild ist aus dem Netz,
und das Amp-Modul war gerade nicht in meiner Reichweite...

Werde Fotos machen und hochladen.
