    Hallo!

    Ich suche einen Schaltplan für die Verdrahtung eines Boss OC-2 oder Bilder der Platine von jemanden der das Gerät hat, damit ich es neu verdrahten kann.

    danke schonmal im voraus!

  2. Eile

    Eile Registrierter Benutzer

    Im Board seit:
    16.05.07
    Zuletzt hier:
    25.03.09
    Beiträge:
    99
    Zustimmungen:
    0
    Kekse:
    88
    Erstellt: 04.06.07   #2
  3. spoon

    spoon Threadersteller Registrierter Benutzer

    Im Board seit:
    25.02.07
    Zuletzt hier:
    22.07.07
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 04.06.07   #3
    woher weiß ich denn zu welcher zahl auf der platine welches kabel gehört??

  4. Eile

    Eile Registrierter Benutzer

    Im Board seit:
    16.05.07
    Zuletzt hier:
    25.03.09
    Beiträge:
    99
    Zustimmungen:
    0
    Kekse:
    88
    Erstellt: 04.06.07   #4
    du musst halt schauen was am Kabel dranhängt und dann den Ort des Bauteils im Schaltplan finden. Dann kannst du das mit der Platine vergleichen.

    Wenn du genauere Hilfe benötigst, dann mach Fotos von der Platine (Vorder und Rückseite).

  5. spoon

    spoon Threadersteller Registrierter Benutzer

    Im Board seit:
    25.02.07
    Zuletzt hier:
    22.07.07
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 04.06.07   #5
    das wäre super! ich werd dann mal fotos von der platine machen!

  6. spoon

    spoon Threadersteller Registrierter Benutzer

    Im Board seit:
    25.02.07
    Zuletzt hier:
    22.07.07
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 12.06.07   #6

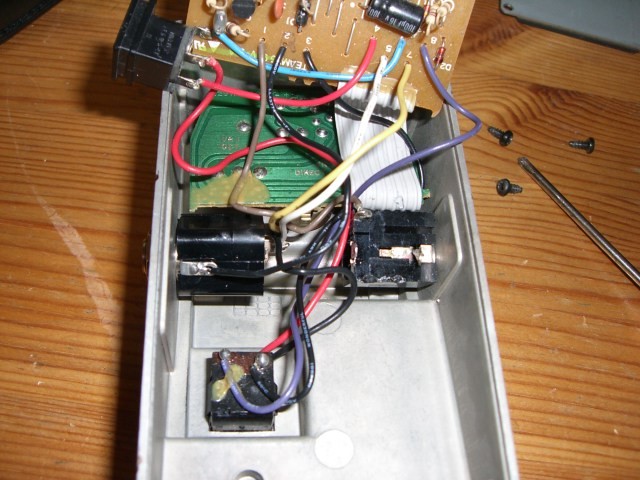

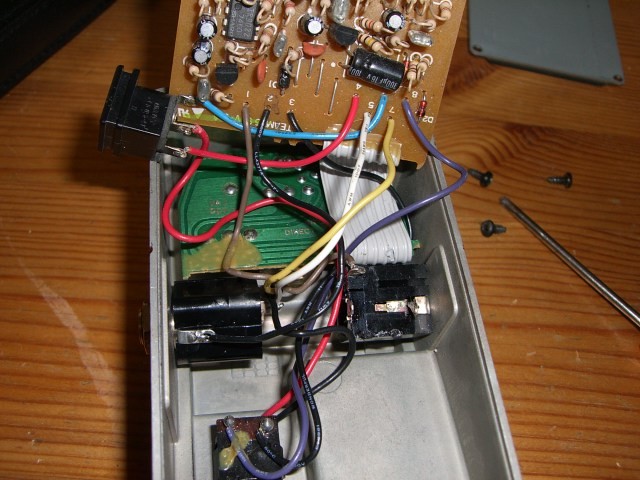

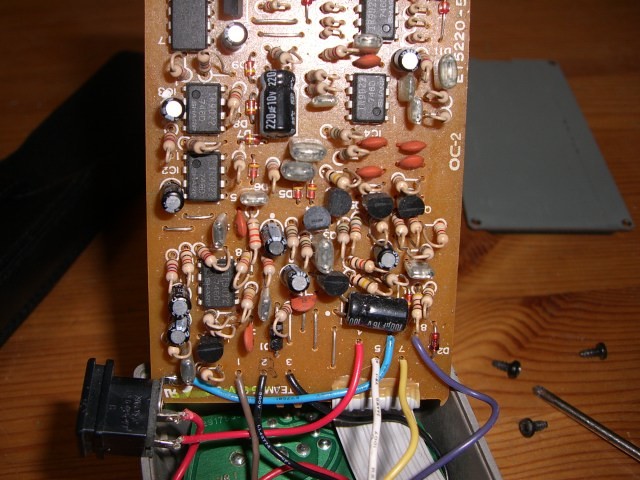

    hier die fotos! hoffe du kannst damit was anfangen!


    Anhänge:

  7. Eile

    Eile Registrierter Benutzer

    Im Board seit:
    16.05.07
    Zuletzt hier:
    25.03.09
    Beiträge:
    99
    Zustimmungen:
    0
    Kekse:
    88
    Erstellt: 12.06.07   #7
    Welche Kabel sind denn nicht angeschlossen? Du wolltest es doch neu verdrahten.

  8. spoon

    spoon Threadersteller Registrierter Benutzer

    Im Board seit:
    25.02.07
    Zuletzt hier:
    22.07.07
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 12.06.07   #8
    die sind alle dran, nur garantiert nicht wirklich richtig! der vorbesitzer hat da wohl ein wenig dran rum experimentiert!

  9. Eile

    Eile Registrierter Benutzer

    Im Board seit:
    16.05.07
    Zuletzt hier:
    25.03.09
    Beiträge:
    99
    Zustimmungen:
    0
    Kekse:
    88
    Erstellt: 13.06.07   #9
    ok, dann mach mal ein gutes Foto von der Rückseite der Platine, damit ich die Leiterbahnen verfolgen kann.

    Welche Bauteile hängen an welchen Kabeln?
