Schaltplan gesucht

[reacom]

Moin!

Hatte eine alte Samick mit der BC Rich-Korpus-Form, die auch der Gitarrero von Slipknot spielt. Da mir das Design mittlerweile über ist, habe ich mir einen Korpus bei Ebay gekauft, der auch für die Jackson Dinky gebaut worden ist (seinerzeit hatten Samick und Jackson wohl den selben Korpus-Hersteller, weil der georderte Korpus von Samick ist). Der Korpus ist für Floyd Rose ausgelegt und hat folgende Pick Up-Fräsungen:
1. Korpus-Mitte Humbucker
2. Gefolgt von einem Single Coil
3. Am Griffbrett-Anfang wieder ein Humbucker

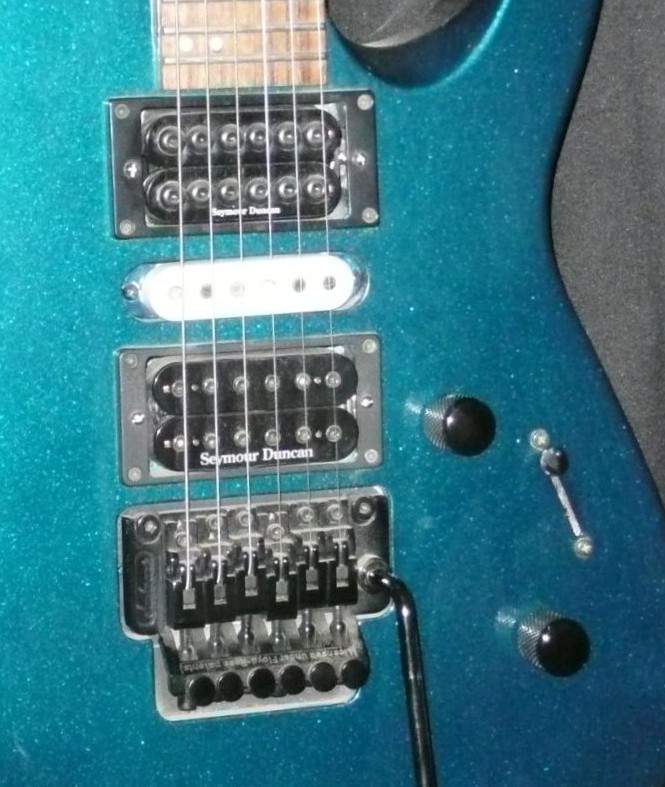

Zwei Potis stehen zur Verfügung (Tone, Volumen), und ein Schalter zur Anwahl der Pick Ups. Siehe Bild. Nun benötige ich einen Schaltplan für das Ganze. Wer kann mir helfen?
Danke im Voraus!


Gregor



[züborch]

du kannst dir mal selber helfen, mit 134 posts solltest du eigentlich wissen, dass das a) ziemlich schnell in den einschlägigen threads zu finden und b) 08/15 ist. desweiteren kannste mal auf der seymour duncan website gucken, die haben für alle erdenklichen schaltungen pläne. die arbeit das zu verlinken mach ich mir hier mal nicht.



[reacom]

Nun, Züborch. Geb doch einfach mal "Schaltplan" in die Forum-Suchmaske ein. Mal sehen, ob Du genau das findest was Du suchst.
Dennoch danke ich Dir. Denn ich habe die Schaltpläne gefunden.

Gregor



[züborch]

genau deshalb habe ich ja auch nicht "Suchfunktion benutzen" geschrieben, sondern "mal in den einschlägigen Threads nachsehen", die sind nämlich gepinnt und das erste, was man im Technik/Modifikationen/DIY sieht:
https://www.musiker-board.de/vb/tec...tzliche-links-zum-thema-gitarren-technik.html
https://www.musiker-board.de/vb/technik-modifikationen-diy/36409-lll-lobos-lustige-leitungen.html
