Squier Classic Vibe Telecaster -> passende Potis?

[Christian_K]

Hallo,

ich bin gerade am wahnsinnig werden: die Potis meiner Squier Classiv Vibe 50s Telecaster von 2024 setzen aus und ich möchte sie tauschen. Ich kann aber nur schwer herausfinden, welche Potis nun vom Gewinde und Schaft her in die Gitarre passen. Thomann* hat nicht zu allen Maßen die Werte jeweils angegeben und / oder das benötigte Produkt existiert nicht. Oder ich bin zu dämlich. Grundsätzlich brauche ich ja 250 k Potis, die Control Plate hat Löcher von etwa 8 mm Durchmesser und die Poti-Knobs haben eine ca 6 mm Öffnung für den Schaft. In der Gitarre selbst sind aktuell Mini-Potis mit einem Solid-Schaft. Hat jemand Erfahrungen / Tipps dazu?

Viele Grüße
Christian



[boisdelac]

Was spricht gegen ausbauen und messen. Bei der Tele sind das ja nur zwei Schrauben vom Elektronik-Blech, eine Schraube vom Poti-Knopf, dann die Potimutter abschrauben und dann kommt man schon an das Poti ran.

Ob Du grundsätzlich 250kOhm Potentiometer brauchst, mag sein. In meiner Squier Tele ist ein 250k-Log-Pot als Volume und ein 500k-Log-Pot in 50er-Wiring eingebaut. Kann man so, muss man nicht.

Von den Potentiometermaßen ... grundsätzlich sollten die ähnlich sein ... müssen sie aber nicht. Deswegen ist nur Messen das einzig Zielführende ...



[Bassturmator]

Meine CV ist ja etwas älter, aber ich habe die Elektronik komplett getauscht, also neue controlplate mit neuem Schalter und neuen Potis. An die Werte kann ich mich nicht erinnern, aber ich denke dass ich die üblichen verwendet habe und Bourns-Potis verwendet habe weil ich die mag.

In meiner Squier Tele ist ein 250k-Log-Pot als Volume und ein 500k-Log-Pot in 50er-Wiring eingebaut.

Würde ich auch gerne mal checken, aber meine Tele ist für mich absolut perfekt so wie sie gerade ist und an meinen eigenen Gitarren mache ich dann nichts mehr.

*



[boisdelac]

Die Potis brauch ich da nicht checken. Die habe ich so selbst eingebaut, zusammen mit neuer Control-Plate mit schräger Schalteranordnung und größerem Abstand zu den Poties und 5-Wegschaltung.



[Christian_K]

Ausbauen und messen kann ich. Nur fehlen mir auf der Thomann*-Seite oft einzelne Werte, wie z.B. der Durchmesser des Schaftes. Ich weiß dann nicht, ob meine Poti-Knöpfe (die ich gemessen habe) da drau passen. Das ist so ein Beispiel. Am liebsten wäre mir, irgendwo steht, welche Potis Squier genau benutzt hat und genau die besorge ich mir dann. Das scheint aber irgendwie nicht möglich, weil ich nirgendwo finde, was genau in der Gitarre steckt und selbst wenn, das genau so zum kaufen nicht zu finden ist. Also ich jedenfalls finde das nicht. Aber danke schonmal für die Antworten.



[MaxiKo]

Ich habe bei meiner Classic Vibe 60s Custom die Elektronic gegen folgendes ausgetauscht.
2x TAD CTS 250k Short Potis Solid
Fender* 4-way Tele Switch
Orange Drops
Fender* Yosemite Pickups
Hat alles hervorangend funktioniert.



[boisdelac]

@MaxiKo

Wie hast Du den 4-Wegschalter in Deine CV reinbekommen. Der passte bei meiner auf Grund der geringeren Korpustiefe nicht ins Kontroll-Fach hinein und ich musste zur 5-Weg-Schaltung mit dem Schaller-Megaswitch M ausweichen.

Beitrag automatisch zusammengefügt: 09.03.26

@Christian_K

Ich habe in meiner Sqier Tele folgende Teile eingebaut, und die passen auch zusammen ...

Göldo T-Style Control Plate Slanted*
*

Schaller Megaswitch Version M*
*

Fender Telecaster Poti & Cap Kit*
*

Allparts Metal Dome Knobs Chrome*
*

Als Alternative für das Tonepot habe ich ein 500kOhm Poti eingebaut.

Fender 500K Control Solid Shaft*
*



[OldRocker]

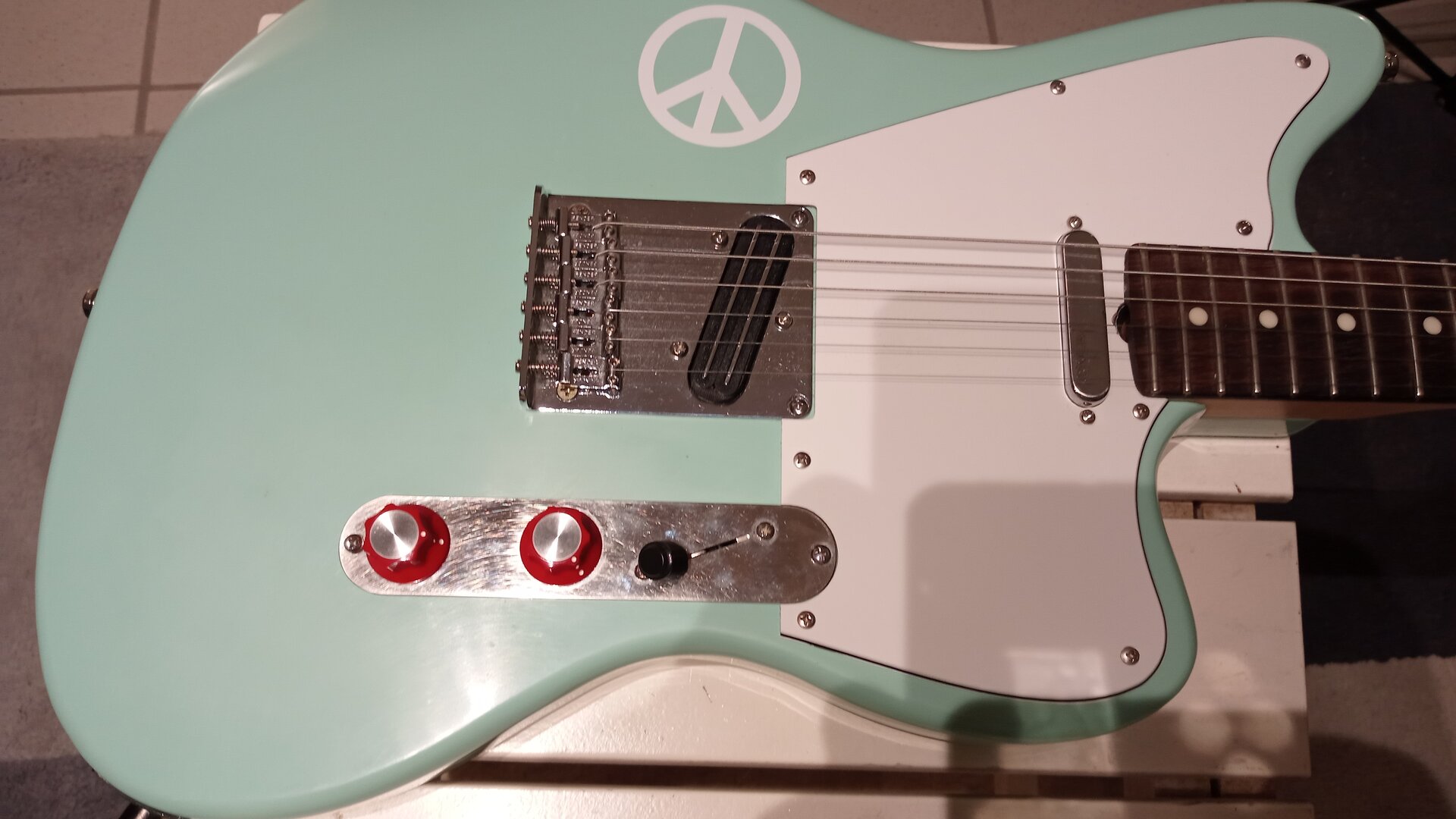

...wäre für "Puristen" denen die Old Style Optik wichtig ist noch zu sagen, dass die von der Funktion her optimale Göldo stanted Controlplate optisch nicht ganz unauffällig ist und zu ner "Vintage to the Bone" 50ies Tele nicht ganz passend (meiner Meinung nach). Hab die selbst auf meiner Offset Tele Partscaster drauf, da ich bei der normalen Controlplate durch die größeren Regler die ich da drauf machte sonst nicht mehr gut an den Schalter ran kam. Doch die ist eh viel "stromlinienförmiger" als ne richtige Tele, da passt das dann richtig gut. Mit normal großen Tele-Knöpfen kommt man aber auch mit der standard Controlplate an den Schalter ran.

Original-Optik ist eben, dass der Volume-Regler genau in der Mitte der Plate ist und auf der Höhe der Bridges....der Volumeregler auf ner slanted Plate ist n gutes Stück weiter hinten, was bei der "aufgeräumten" Optik einer Vintage Tellie schon auffällt.

Sind nur meine Eindrücke und evtl. zu bedenken.

Gruß,
Bernie



[Dr Dulle]

welche Potis Squier genau benutzt hat und genau die besorge ich mir dann.

Na so dolle ist die Qualität von Squier Potis auch nicht um unbedingt bei den zu bleiben.

Grundsätzlich brauchen US Potis (= Imperial) von CTS o.ä. eine Bohrung von 10mm und haben 24 Zähne.
Import oder metric Pots brauchen nur eine 8mm Bohrung und haben 18 Zähne.
Bei solid shaft musst du halt schauen ob die in deine Knobs reinpassen.

Göldo oder Alpha sollten also passen. Bei Bourns, die sehr gute Potis bauen, weiß ich nicht ob 8 oder 10mm .......??



[OldRocker]

...diese Controlplates sind nicht aus Diamant und auch nicht aus Messerstahl.
Mit nem normalen 10mm Metallbohrer ist das selbst mit nem Budget Akkuschrauber schnell aufgebohrt



[boisdelac]

So ein Blech ohne Zentrierung und ohne es festzuspannen von 8mm auf 10mm aufzubohren, ist jetzt auch nicht so trivial, wie Du schreibst.
Da ist mit einem 10mm Metallbohrer schnell mal ein Loch nicht mehr da wo es hin soll, und wenn Du Pech hast in der Hand, die das Blech hält.



[Zwo5eins]

Die Potis bei meinen beiden CV 60s Teles waren mir schlicht zu schwergängig, aber funktioniert haben sie.
Auch die CTS waren mir zu schwergängig. Ich hab die ganz normalen 250K Göldos genommen.
Finde ich großartig, sehr leichtgängig, sehr guter Regelweg und billig.
Würde ich auch in teuere Gitarre einbauen.



[boisdelac]

@Dr Dulle

Die Poties von Teles haben keine Zähne, da gehören die Solid-Shaft-Poties rein. Die Poties mit Zähnen und Schlitz sind für die Strat-Poti-Knöpfe die darauf "einrasten". Wenn Du Poties mit den 24 oder 18 Zähnen für Teles benutzt, dann eiern die Poti-Knöpfe und wenn man ungeschickt die Schraube im Knopf festzieht, dann verbiegt sich der Poti-Schaft. Dann ist entweder das Eiern noch schlimmer, oder der Knopf hält nicht mehr auf dem Schaft.



[Christian_K]

Ich nehme jetzt diese hier:

* Allparts CTS 250K 9,5 Sol Aud.Taper Pot

Allparts CTS 250K 9,5 Solid AudioTaper Pot; EP-0885-000; Potentiometer für Gitarre & Bass; Widerstandsverlauf: Logarithmisch; CTS Potentiometer sind die erste Wahl bei vielen Amerikanischen Gitarren, geringe Toleranz für weniger Streuung und mehr...

9,90€

www.thomann.de

Und dazu diese Knobs:

* Allparts Metal Barrel Knobs Chrome

Allparts MK-0115-010 Metal Barrel Knobs Chrome; Potiknopf; inkl. Schraube; geeignet für USA Solid Shaft Potis; Abmessungen (B x H): 19,1 x 19,1 mm; Achsenbohrung: 6,4 mm; Farbe: Chrom; Packung mit 2 Stück

13,90€

www.thomann.de

Beides eine Firma und die Maße von Schaftdurchmesser und Bohrung für den Schaft sind angegeben und stimmen überein. Dann sollte das wohl passen. Hoffentlich. Die HB Control Plate könnte dann vielleicht dazu passen. Allerdings fehlt die Angabe für den Abstand der Befestigungslöcher:

* Harley Benton Parts T-Style Control Plate

Harley Benton Parts T-Style Control Plate Kontroll Platte für T-Style Gitarren, 1,76mm Blechstärke, 9,64 mm Löcher, Chrom, inkl. 2 Schrauben

6,90€

www.thomann.de

Probiere ich aus oder bohre in meiner alten Platte rum.

Ärgerlich finde ich schon, dass ich jetzt Zusatzteile kaufen muss (zumindest ja die Knobs) obwohl ich nur ein Verschleißteil wechseln will. Aber so ist das wohl. Danke an alle für die vielfältigen Infos.



[dubbel]

Und dazu diese Knobs:

passen die jetzigen nicht?

Die HB Control Plate könnte dann vielleicht dazu passen

warum einen neue control plate?



[Christian_K]

passen die jetzigen nicht?



warum einen neue control plate?

Nein, die haben nur einen Innendurchmesser von 6,1 mm.

Eigentlich habe ich keine Lust zu bohren bzw. muss mir noch nen Bohrer besorgen, da mein größter ein 8er ist.



[Zwo5eins]

Die Poties von Teles haben keine Zähne

Die Squier CV schon, deswegen passen die Göldo ja so gut. Da muss auch die Bohrung nicht vergrößert werden.



[Christian_K]

Die Squier CV schon, deswegen passen die Göldo ja so gut. Da muss auch die Bohrung nicht vergrößert werden.

Meine haben keinen Zähne.



[Dr Dulle]

@Dr Dulle

Die Poties von Teles haben keine Zähne, da gehören die Solid-Shaft-Poties rein.

Ja dit weeß ick deshalb schrieb ich ja

Bei solid shaft musst du halt schauen ob die in deine Knobs reinpassen.

Und eiern tut da auch nix wenn man
a) vorsichtig ist oder
b) die hier benutzt

Allparts EP 0220-008 Brass Pot Sleeves*​

*​



[boisdelac]

Ob man jetzt 4,50€ für solche Hülsen ausgibt, oder gleich die Solid-Shaft-Poties mit passenden Knöpfen kauft, ist preislich nicht so ein großer Unterschied. Poties braucht Christian_K sowieso.
