Tonrider Humbucker Split Telecaster

[Avalanche]

Im Push Modus gar nichts.
Im Pull Modus alle Positionen korrekt. Bis auf den einzelnen SC



[Ben zen Berg]

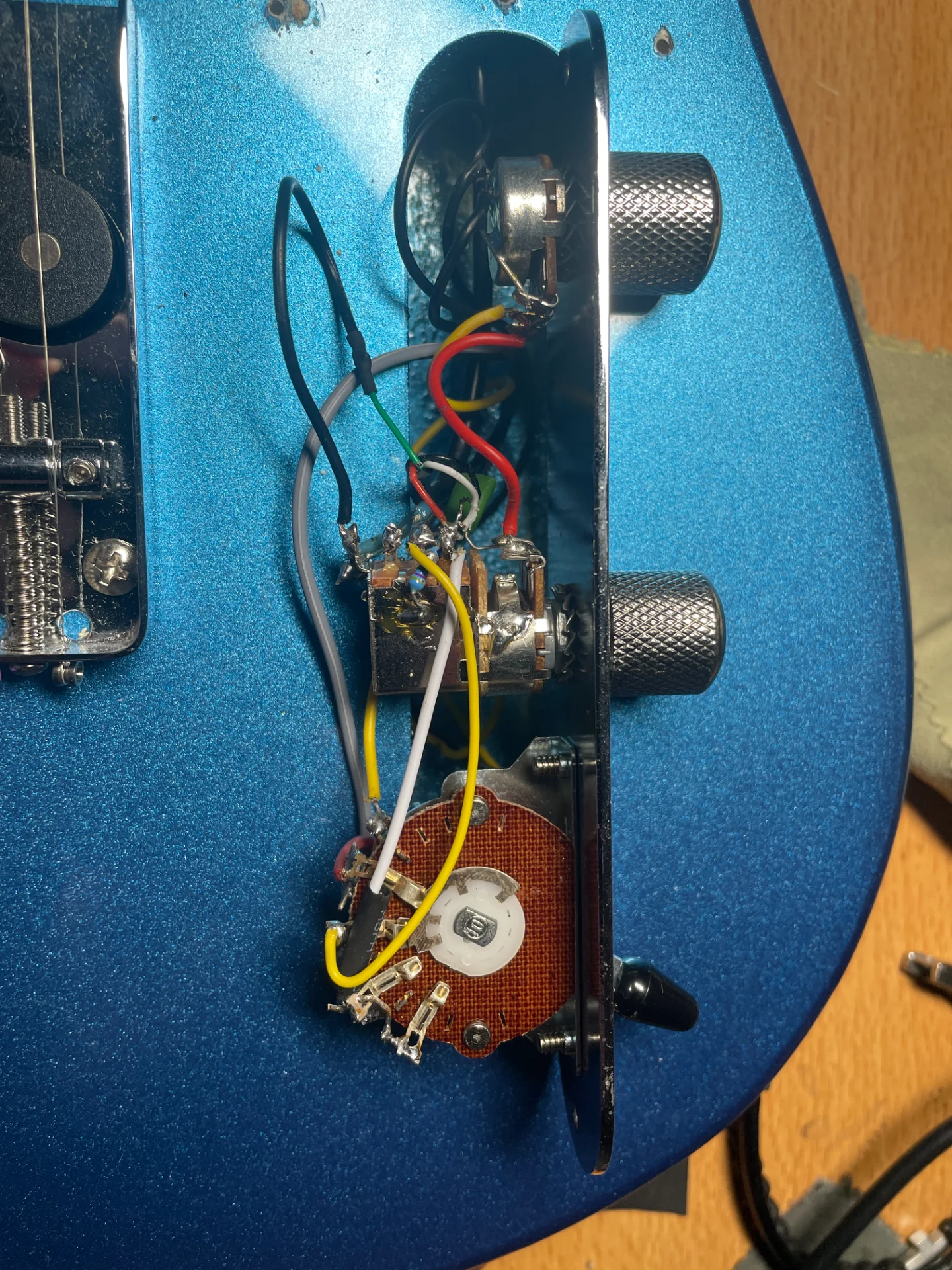

Die Humbucker-Kabel kann ich auf den Fotos genau zuordnen. Die gelben und schwarzen Kabel lassen nur Vermutungen zu. Die schwarzen sollten zum Jack Ring führen und vom Single Coil kommen. Wenn dem so ist, dann können eigentlich nur die beiden gelben Kabel vertauscht sein. Das Kabel, das zum Vol Pot führt, sollte vom Jack Tip kommen, das am 3 Way Switch sollte zum Single Coil führen.



[Avalanche]

Ja so ist es. Und Ich höre die linke Spule etwas lauter als die rechte.



[Ben zen Berg]

Hast Du ein Multimeter?

Beitrag automatisch zusammengefügt: 08.07.26

Und Ich höre die linke Spule etwas lauter als die rechte.

Der Humbucker kann unsymetrisch gewickelt sein, das wird gene gemacht, damit er ein wenig mehr nach Single Coil klingt. Dann fängt er aber auch ein wenig Netzbrummen ein.



[Avalanche]

Hast Du ein Multimeter?

Ja



[Ben zen Berg]

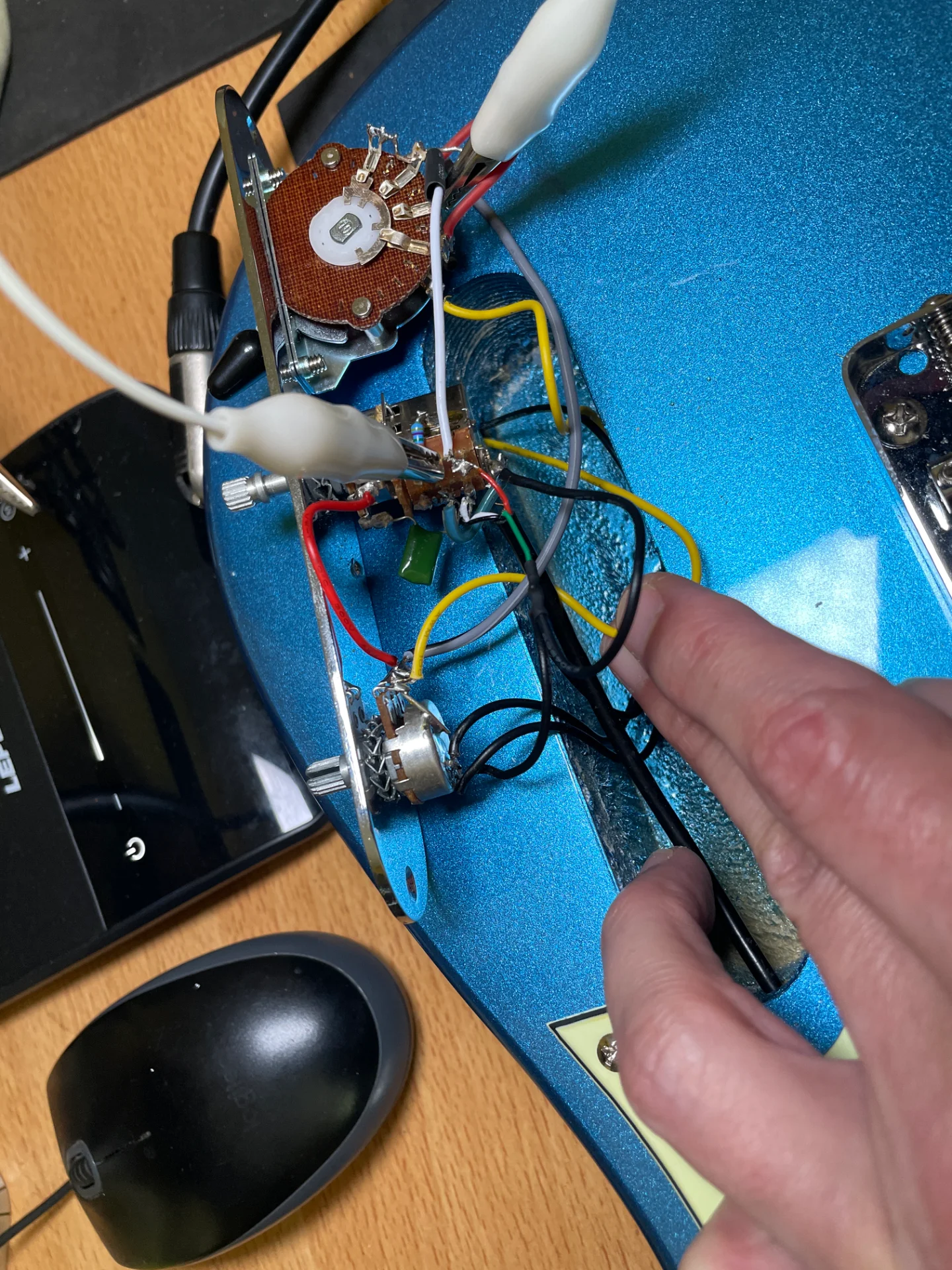

Was funktioniert ohne das Krokoklemmenkabel, was nicht und was dann nicht mehr, wenn das Krokoklemmenkabel wieder mit dabei ist?



[Avalanche]

mit der Klemme geht der SC aus, ohne an.



[Ben zen Berg]

Und der Humbucker?
Also was funkt auf Pos 1 mit pusched Pot, was mit pulled Put,
was auf Pos 2 mit pusched Pot, was mit pulled Put,
und was auf Pos 3 mit pusched Pot, was mit pulled Put?
Und was ändert das Krokoklemmenkabel.



[Avalanche]

Pos 1 mit pusched Pot: alles tot auch mit Kroko

pulled Put: Hum an, auch mit Kroko


Pos 2 mit pusched Pot: alles tot auch mit Kroko

pulled Put: Hum an, SC an auch mit Kroko


Pos 3 mit pusched Pot: SC an nur ohne Kroko

pulled Put: SC an nur ohne Kroko



[Ben zen Berg]

Ja klar, jetzt seh' ich es auch. Am Push/Pull Pot müssen die mittleren Anschlüsse mit den Äußeren vertauscht werden.

Oder??? Nein, es wird ja nur auf einer Ebene etwas geschaltet, da sollte es doch egal sein.
Mess den Push/Pull Pot mal durch, ob der richtig schaltet.

3-Way-Switch, Pos 1: Die Messung zwischen dem Pin mit dem roten Kabel und Masse sollte mit pushed Pot ungefähr den gleichen Widerstand anzeigen, wie die Messung zwischen dem Pin mit dem roten Kabel und dem Pin mit dem schwarz/weißen Kabeln.
Sind vom Humbucker mit pushed Pot auch beide Spulen an?

Das 3-Way-Switch schaltet fehlerfrei, der Fehler ist am Push/Pul Pot zu suchen.
Mess' bitte auch noch mal den Widerstand durch. Der sollte, wenn ich den ersten Ring gelb interpretiere, 475 K haben.



[Avalanche]

Genau, 475k hatte ich zu beginn gemessen.
Push Pull: Durchgangsmessung:
Push (gedrückt) Die ersten beiden Pins haben nirgendswo Kontakt, die 4 anderen gegenseitig überall (ohm meter auf 0)
Pull: die ersten 4 haben gegenseitig überall Kontakt (ohm meter auf 0)
die beiden oberen gegeneinander 3,6kohm, die inneren gegeneinander auf 0
Und schräg gegeneinander (oben und mitte) 7,5 und 3,7



[Ben zen Berg]

Hm, null zeigt mir mein DMM nicht an. Bei mir zeigt es O.L (-> open Limit) an, der Widerstand ist unendlich und es besteht keine elektrische Verbindung zwischen den beiden Messpunkten.

So schaltet ein Push/Pull Pot, die beiden inneren Pins und die vier äußeren Pins werden bei keiner Schaltung mit einander verbunden. Auch wird niemals etwas diagonal verbunden.
z.Zt. ist es so verlötet, dass der Humbucker im pushed Zustand gesplittet wird. Ich würde erwarten, dass dies im pulled Zustand passiert.

Ich baue das mal mit einer Steckplatine nach.



[Ben zen Berg]

Meine Erwartung ist, wenn
a) beide Pots voll aufgedreht sind,
b) beide Pots 500 k haben,
c) der Humbucker einen Gleichstromwiderstand von 7,5 k oder
d) gesplittet von 3,7 k hat und
e) der Single Coil einen Gleichstromwiderstand von 8,5 k

und nur der Humbucker über den 3-Wege-Schalter ausgewählt wurde

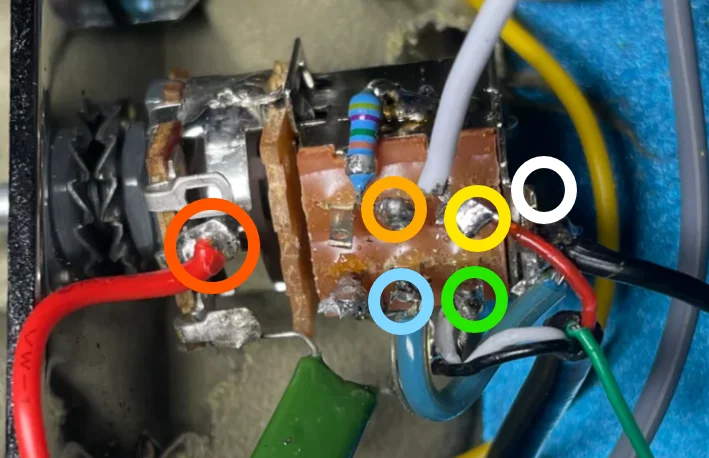

1. dass bei einer Messung zwischen roter und weißer Markierung (gleich Jack Eingang & Ausgang)
   a) der Wert des Widerstandes im gezogenem Zustand ca. 7,28 k und
   b) im gedrücktem Zustand ca. 3,62 k beträgt.
2. dass bei einer Messung im gedrücktem Zustand zwischen gelber und weißer Markierung der Wert des Widerstandes ebenso ca. 3,62 k beträgt.
3. dass bei einer Messung im gedrücktem Zustand zwischen grüner und weißer Markierung der Wert des Widerstandes unter einem Ohm sein sollte. Das bedeutet, dass die Verbindung geschlossen ist.
4. dass die Messungen im gedrücktem Zustand zwischen gelber und weißer Markierung gleich dem Wert der Messung zwischen oranger und weißer ist
5. dass die Messungen im gedrücktem Zustand zwischen grüner und weißer Markierung gleich dem Wert der Messung zwischen blauer und weißer ist

oder beide Pick Ups über den 3-Wege-Schalter ausgewählt wurde

1. dass bei einer Messung zwischen roter und weißer Markierung
   a) der Wert des Widerstandes im gezogenem Zustand ca. 3,92 k und
   b) im gedrücktem Zustand ca. 2.54 k beträgt.

oder nur der Bridge PU über den 3-Wege-Schalter ausgewählt wurde

1. dass bei einer Messung zwischen roter und weißer Markierung
   a) der Wert des Widerstandes im gezogenem Zustand ca. 8,22 k und
   b) im gedrücktem Zustand incl. Krokokabel ca. 8,08 k beträgt.



[Avalanche]

1 dass bei einer Messung zwischen roter und weißer Markierung (gleich Jack Eingang & Ausgang)
a) der Wert des Widerstandes im gezogenem Zustand ca. 7,28 k und
b) im gedrücktem Zustand ca. 3,62 k beträgt.

a Passt genau, b geht auf 0 (kein Ton)

2 dass bei einer Messung im gedrücktem Zustand zwischen gelber und weißer Markierung der Wert des Widerstandes ebenso ca. 3,62 k beträgt.

geht auch auf 0 (kein Ton)

3 dass bei einer Messung im gedrücktem Zustand zwischen grüner und weißer Markierung der Wert des Widerstandes unter einem Ohm sein sollte. Das bedeutet, dass die Verbindung geschlossen ist.

geht auch auf 0 (kein Ton)

4 dass die Messungen im gedrücktem Zustand zwischen gelber und weißer Markierung gleich dem Wert der Messung zwischen oranger und weißer ist

beide 0

5 dass die Messungen im gedrücktem Zustand zwischen grüner und weißer Markierung gleich dem Wert der Messung zwischen blauer und weißer ist

auch beide 0



[Avalanche]

beide Pick Ups über den 3-Wege-Schalter ausgewählt wurde

1. dass bei einer Messung zwischen roter und weißer Markierung
   a) der Wert des Widerstandes im gezogenem Zustand ca. 3,92 k und
   b) im gedrücktem Zustand ca. 2.54 k beträgt.

a 3,3k
b 0 kein Ton

oder nur der Bridge PU über den 3-Wege-Schalter ausgewählt wurde

1. dass bei einer Messung zwischen roter und weißer Markierung
   a) der Wert des Widerstandes im gezogenem Zustand ca. 8,22 k und
   b) im gedrücktem Zustand incl. Krokokabel ca. 8,08 k beträgt.

a 6k
b mit Kroko 0 und ohne 6k

---

Hey, ich habs gefunden, der faule Zahn! Aloso der Widerstand hatte irgendein Kontakt Problem, als ich ihn ein wenig wegschob von dem Nachbar Pin löste sich vielleicht der Widerstand vom Gehäuse des Potis (Masse).
Jetzt funktionieren schonmal die ganzen Wege und deutliche Unterschiede beim Split!
Ich hatte vorher noch die Puss - Pull Pins getauscht.
Endlich, Mega Dank!!!!
Einzig das Krokokabel macht noch keinen Sinn, zwar ohne Kurzschluss, aber kein Sound Unterschied



[Ben zen Berg]

Einzig das Krokokabel macht noch keinen Sinn, zwar ohne Kurzschluss, aber kein Sound Unterschied

Findest Du den Sound von Tele Bridge PU denn ok? Ansonsten könntest Du nur für den Bridge PU einen niedrigeren Widerstand verbauen.

oder nur der Bridge PU über den 3-Wege-Schalter ausgewählt wurde

1. dass bei einer Messung zwischen roter und weißer Markierung
   a) der Wert des Widerstandes im gezogenem Zustand ca. 8,22 k und
   b) im gedrücktem Zustand incl. Krokokabel ca. 8,08 k beträgt.

Oder noch mal nachmessen, vielleicht ist der Widerstand immer noch nicht korrekt angeschlossen.
Im cleanen Bereich ist der Unterschied mit und ohne dem Widerstand aber viel kleiner, als man sich das vorstellt. Im chrunch fällt das stärker auf.
Beim Messen musst Du dann aber berücksichtigen, dass Du die push/pull Anschlüsse getausch hast.
Der Unterschied ist nicht sehr groß, um die 150 Ohm.



[Avalanche]

Hey, da bin ich nochmal, ich hoffe es ist noch nicht alles in Vergessenheit geraten.
Problem ist, dass der Singlecoil mit beeinflusst wird vom P/P. Er wird deutlich leiser.



[Ben zen Berg]

Dss klingt ja so, als wäre der Widerstand nicht parallel geschaltet.



[Avalanche]

Ok, danke. Wie sollte er denn verdrahtet sein?



[Avalanche]

Der SC geht über das gelbe Kabel von Switch zum widerstand und der wiederum an Masse.
