    Wie verhält sich deine Epiphone Les Paul wenn beide Tonabnehmer ausgewählt sind und ein Lautstärkeregler ganz abgedreht wird?

    Gut, ich werde den Sinn und Zweck der Frage noch etwas erläutern. Da mir etwas fad war und ich eine Gibson Les Paul Special habe, bei der in der oben erläuterten Situation gar nichts zu hören ist, habe ich mir die Schaltung der Epiphone Les Paul Custom vorgenommen und nach einigen nicht erfolgreichen Experimenten mit den Tonblenden die Epiphone genauso verkabelt, wie es die Gibson ist. Nachdem ich mir die Schaltung abgemalt habe und im Netz ein paar Schemas angeschaut habe, stelle ich fest, dass die Epiphone nun auch nach dem Standardschema verkabelt ist. Wie zum Beispiel hier abgebildet: http://www.agi-lace.com/wiring/pdf/5.pdf, oder hier: http://www.singlecoil.com/docs/paula.pdf auf Seite 3.

    Der Hauptunterschied ist, dass die Leitung vom Tonanehmer bei der Epiphone auf den mittleren Kontakt (auf den linken bei Standardschaltung) des Lautstärkenreglers ging und weiters, dass der Kondensator praktisch hinter den Tonregler geschaltet war (Kondensator vor dem Poti bei Standardschaltung).

    Zu erwähnen wäre noch, dass die Epiphone Les Paul im Jahr 1996 von Samick gebaut worden ist. Ich habe allerdings noch eine Epiphone Riviera, im selben Jahr gebaut, die vom Werk aus wie die Gibson verkabelt zu sein scheint.

  2. Eggi

    Eggi Inaktiv Ex-Moderator HFU

    Im Board seit:
    27.08.06
    Zuletzt hier:
    15.08.16
    Beiträge:
    17.038
    Zustimmungen:
    3.811
    Kekse:
    130.840
    Erstellt: 30.12.06   #2
    Hmm, da bei meiner nix mehr zu hören ist wenn ich einen der Regler auf Null drehe, gehe ich mal davon aus das die erste Votingstimme von dir stammt.

    Und falls das so ist wundert es mich, warum es bei dir anders (nämlich besser) ist. Sollten nicht alle Schaltungen gleich sein?

  3. Harlequin

    Harlequin Helpful & Friendly User HFU

    Im Board seit:
    07.10.03
    Zuletzt hier:
    23.02.14
    Beiträge:
    6.218
    Zustimmungen:
    13
    Kekse:
    5.942
    Erstellt: 30.12.06   #3
    Nüschts zu hören.

  4. m~Daniel

    m~Daniel Registrierter Benutzer

    Im Board seit:
    05.05.04
    Zuletzt hier:
    6.12.16
    Beiträge:
    4.414
    Ort:
    Frankfurt/Main
    Zustimmungen:
    587
    Kekse:
    17.845
    Erstellt: 30.12.06   #4
    Bei meiner Elitist auch nix zu hören

  5. LP/SG-David

    LP/SG-David Registrierter Benutzer

    Im Board seit:
    21.10.05
    Zuletzt hier:
    25.07.14
    Beiträge:
    1.081
    Ort:
    Kärnten/Österreich
    Zustimmungen:
    14
    Kekse:
    2.075
    Erstellt: 31.12.06   #5
    Bei Les Pauls sind bede Volumenregeler auch Mastervolumes, daraus folgt -> Wenn ein Poti ganz abgedreht ist, ist die Gitarre stumm geschaltet also kein Ton

  6. Miles Smiles

    Miles Smiles Threadersteller Helpful & Friendly User HFU

    Im Board seit:
    13.04.06
    Beiträge:
    8.459
    Ort:
    Behind The Sun
    Zustimmungen:
    1.472
    Kekse:
    59.796
    Erstellt: 31.12.06   #6
    In der Standardschaltung, ja. Meine Epi Les Paul, die ich damals neu gekauft hatte, war dies eben nicht so, sondern offenbar in der hier http://www.singlecoil.com/docs/paula.pdf auf Seite 3 unter "The wiring" erwähnten "pots wired backwards"-Schaltung.

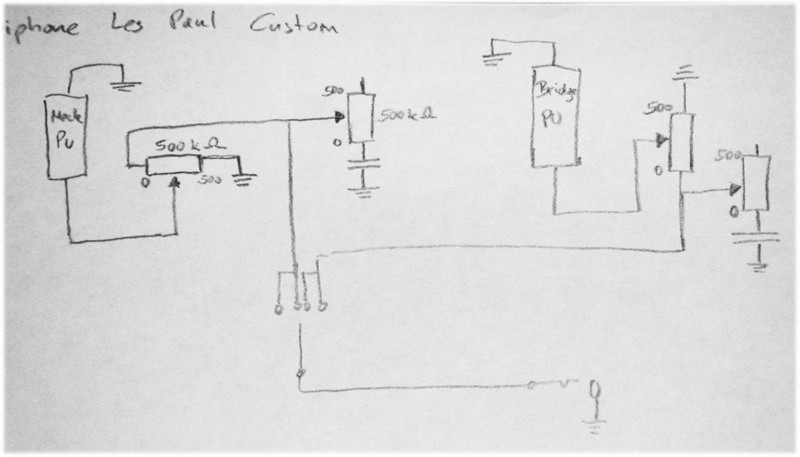

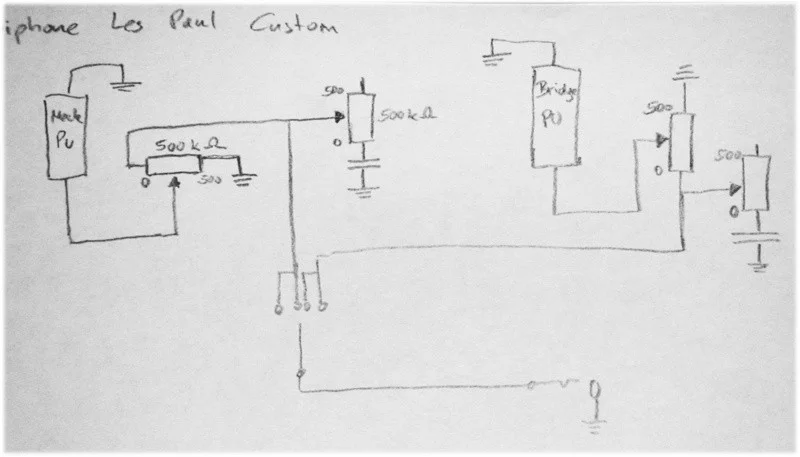

    Aufgemalt sieht sie so aus: Wiring-Epi-LP-Custom-96-2.jpg

  7. muggleman

    muggleman Registrierter Benutzer

    Im Board seit:
    30.10.05
    Zuletzt hier:
    1.10.11
    Beiträge:
    25
    Zustimmungen:
    0
    Kekse:
    14
    Erstellt: 31.12.06   #7
    Wenn ein Poti zu ist, dann is Ruhe.

    So wars bis gestern zumindest bei meiner 08/15 Epi Standart Paula.
    Im Moment spinnt die Schaltung völlig, dazu gibts aber schon nen Threat von mir....

  8. Miles Smiles

    Miles Smiles Threadersteller Helpful & Friendly User HFU

    Im Board seit:
    13.04.06
    Beiträge:
    8.459
    Ort:
    Behind The Sun
    Zustimmungen:
    1.472
    Kekse:
    59.796
    Erstellt: 01.01.07   #8
    Interessant! Inzwischen steht es 7, nein 8 für Standardschaltung und 6 für die verkehrte Schaltung. Zuerst dachte ich, meine Gitarre wäre die Ausnahme gewesen. Inzwischen sieht es so aus, als würde je nach Lust und Laune verdrahtet. Möglicherweise ist das auch je nach Werk unterschiedlich. Meine Les Paul wurde, wie schon erwähnt 1996 bei Samick in Korea gebaut und war verkehrt verdrahtet. Die Riviera wurde auch 1996, aber im Peerless Plant, Korea hergestellt und hat die Standardverdrahtung.

    Einfache Auswertung der Seriennummer: The Guitar Dater Project - Epiphone Serial Number Decoder

  9. grünes blau

    grünes blau Registrierter Benutzer

    Im Board seit:
    22.01.06
    Zuletzt hier:
    28.09.16
    Beiträge:
    764
    Ort:
    Dublin
    Zustimmungen:
    30
    Kekse:
    1.407
    Erstellt: 01.01.07   #9
    bei meiner Epiphone SG ist nichts mehr zu hören, wenn man über beide Pickups spielt und einen abdreht.

  10. SoЯRoW

    SoЯRoW Registrierter Benutzer

    Im Board seit:
    18.08.03
    Zuletzt hier:
    3.07.11
    Beiträge:
    645
    Ort:
    pirk
    Zustimmungen:
    1
    Kekse:
    388
    Erstellt: 01.01.07   #10
    bei meiner war damals auch nix zu hören...is denk ich vollkommen normal.

    wer's den gern ändern möchte der sollte mal >>hier<< nen blick reinwerfen

  11. hoss

    hoss HCA Gibson, Fender, vintage HCA

    Im Board seit:
    03.08.04
    Zuletzt hier:
    7.12.16
    Beiträge:
    18.702
    Zustimmungen:
    6.210
    Kekse:
    90.323
  12. Miles Smiles

    Miles Smiles Threadersteller Helpful & Friendly User HFU

    Im Board seit:
    13.04.06
    Beiträge:
    8.459
    Ort:
    Behind The Sun
    Zustimmungen:
    1.472
    Kekse:
    59.796
    Erstellt: 01.01.07   #12

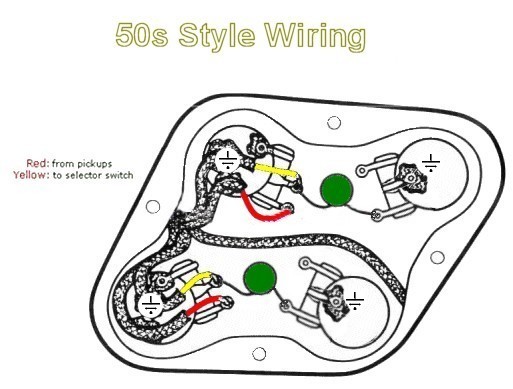

    Dort gibt es ein Diagramm mit dem Titel 50's Style Wiring:
    Der einzige Unterschied zum Standard ist, dass die beiden Füße des Potis vertauscht sind und es ändert nur die Richtung, nicht die Reihenfolge Kondensator, Widerstand. Ich verstehe da nicht, was das bewirken soll. :confused:

    Genau so sieht die Schaltung aus, die ich schon vorher in diesem Thread geposted habe, nur die Reihenfolge Poti, Condensator bei den Tonblenden ist anders.

    Es geht nicht um normal oder nicht normal, sondern rein um die Hirwichserei :-)D) über die Art der Verdrahtung, die offenbar unterschiedlich ist.
    Wobei die verkehrte, das ist die bei der man trotzdem noch etwas hört, zwar praktischer ist, aber beim Zurückdrehen der Lautstärke mehr Höhen fressen soll.

    ---

    Bei meiner Gibson ist beim Zurückdrehen der Lautstärke wirklich kaum etwas von Höhenverlust zu bemerken und sie hat keine Kondensatoren auf den Laustärkepotis. Bei der Epiphone ist, trotz der nun gleichen Verkabelung, deutlich mehr Höhenverlust zu bemerken. Woran liegt das? An den Tonabnehmern?


    Bei der Gelegenheit kann ich nur empfehlen ein gutes Kabel zu verwenden. Ich habe mir aus 4m "CORDIAL CGK 175" und Neutriksteckern ein Kabel gemacht und es ist viel besser als mein voriges. Vor allem was die Höhenverluste betrifft.
