Verkabelungsschematic 4x16Ohm auf 4Ohm insgesamt

  • Ersteller mannibreaker
  • Erstellt am
mannibreaker
mannibreaker
Registrierter Benutzer
Zuletzt hier
28.01.15
Registriert
17.07.09
Beiträge
1.817
Kekse
2.531
Morgen,

wie oben schon genannt suche ich eine Verkabelungsschematic von vier 16 Ohm Lautsprechern auf insgesamt 4 Ohm Mono.

Ich hab mir schon Boxenluder Reloaded angesehen und dort eine Grafik gefunden, die ich aber wenig aufschlussreich fand, weil sie ziemlich verwirrend aussah.

Ich hoffe Ihr könnt mit helfen.


MfG Manni

Fabi_S
Fabi_S
Helpful & Friendly User
HFU
Zuletzt hier
28.12.20
Registriert
16.04.09
Beiträge
1.464
Kekse
6.436
Ort
Gaimersheim
Hallo!
Wie wärs, wenn du einfach alle parallel schaltest?!
1/R1+1/R2+1/Rn=1/Rges
Schau mal hier, da steht auch noch was dazu erklärt.
Grüße,
Fabi

Big Daddy
Big Daddy
Registrierter Benutzer
Zuletzt hier
23.06.21
Registriert
15.06.04
Beiträge
1.286
Kekse
4.578
Ort
Großostheim

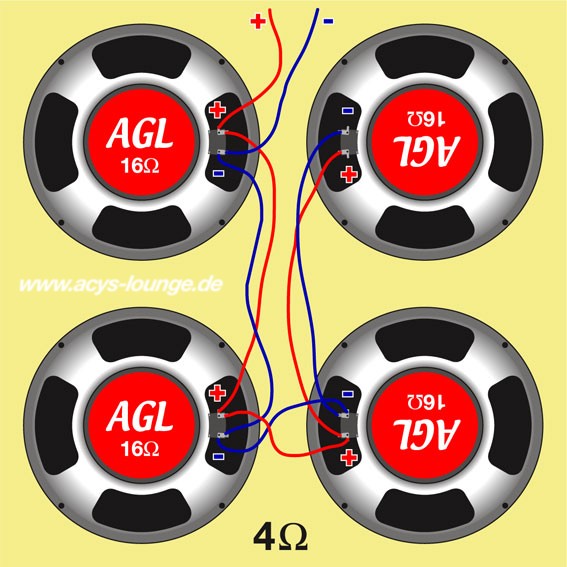

So gehts:


Anhänge

  • AGL_4x12_par_4ohm[1].jpg
    140,5 KB · Aufrufe: 76
Fabi_S
Fabi_S
Helpful & Friendly User
HFU
Zuletzt hier
28.12.20
Registriert
16.04.09
Beiträge
1.464
Kekse
6.436
Ort
Gaimersheim
Wie gesagt, parallel anschließen.
Das Bild ist ja auch in der von mir verlinkten Seite zu finden.
Grüße,
Fabi

mannibreaker
mannibreaker
Registrierter Benutzer
Zuletzt hier
28.01.15
Registriert
17.07.09
Beiträge
1.817
Kekse
2.531
Alles klärchen, danke euch. :)

Fabi_S
Fabi_S
Helpful & Friendly User
HFU
Zuletzt hier
28.12.20
Registriert
16.04.09
Beiträge
1.464
Kekse
6.436
Ort
Gaimersheim
Kein Problem:great:




Ich will ja nichts sagen, aber für die Mühe, die sich Big Daddy und ich gemacht haben, darf man ruhig mal einen Beitrag bewerten;)

Grüße,
Fabi

volkair
volkair
Registrierter Benutzer
Zuletzt hier
18.06.21
Registriert
20.05.07
Beiträge
2.909
Kekse
6.702
Hallo zusammen...

wo wir gerade diese Verkabelung zum Thema haben: wie klingt das eigentlich im Vergleich zum 16 Ohm? Acy schreibt ja, dass auch seriell/parallel einen klanglichen Unerschied macht. Hab ehrlich gesagt nichts gehört.

Gruß, Volkair

mannibreaker
mannibreaker
Registrierter Benutzer
Zuletzt hier
28.01.15
Registriert
17.07.09
Beiträge
1.817
Kekse
2.531
Das einzige was mir heute beim Umbau aufgefallen ist ist dass das ganze,
weil ich die Ohmzahl am Amp nicht ändern kann,
lauter geworden ist. :)

EricB
EricB
Registrierter Benutzer
Zuletzt hier
03.06.21
Registriert
03.05.09
Beiträge
351
Kekse
1.489
Ort
Bad Salzuflen
Meine subjektive Empfindung ist, dass eine Amp-Box Kombination auf 4 Ohm etwas mehr Druck, bzw. Schub unten herum bringt.
Gleichzeitig kann es bei der Wahl auf 16 Ohm zu spielen in einer Band mit zwei Gitarristen und ´nem voluminösen Bassisten etwas mehr Transparenz bringen.

@ mannibreaker:
Ich sehe auf Deinem Bild ´nen Engl. Denk bitte daran, dass ein Röhrenamp u.U. etwas ungehalten auf Fehlanpassungen reagieren kann:eek:
den solltest Du an der 4 Ohm Box auch auf 4 Ohm stehen haben!

mannibreaker
mannibreaker
Registrierter Benutzer
Zuletzt hier
28.01.15
Registriert
17.07.09
Beiträge
1.817
Kekse
2.531
@ mannibreaker:
Ich sehe auf Deinem Bild ´nen Engl. Denk bitte daran, dass ein Röhrenamp u.U. etwas ungehalten auf Fehlanpassungen reagieren kann:eek:
den solltest Du an der 4 Ohm Box auch auf 4 Ohm stehen haben!

Keine Angst, der wurde verkauft,
der Fireball hatte bei mir auch keinen 4 Ohm Ausgang,
das ganze habe ich für meine neue Rocktron Velocity gemacht. :)

aZjdY
aZjdY
Registrierter Benutzer
Zuletzt hier
29.12.19
Registriert
28.07.07
Beiträge
4.176
Kekse
10.911
Kein Problem:great:




Ich will ja nichts sagen, aber für die Mühe, die sich Big Daddy und ich gemacht haben, darf man ruhig mal einen Beitrag bewerten;)

Grüße,
Fabi
´

Betteln ist uncool :D
