DIY: Dummy Load für 2-Watt-Röhrenamp selber bauen - Hilfe gesucht!

[HarryDell]

Hab mir jetzt auch ein dummy load mit lastwiderstand gebaut. Und es klappt hervorragend. Trotzdem danke klaffi für die schnelle und kompetente Antwort.
--- Beiträge wurden zusammengefasst ---

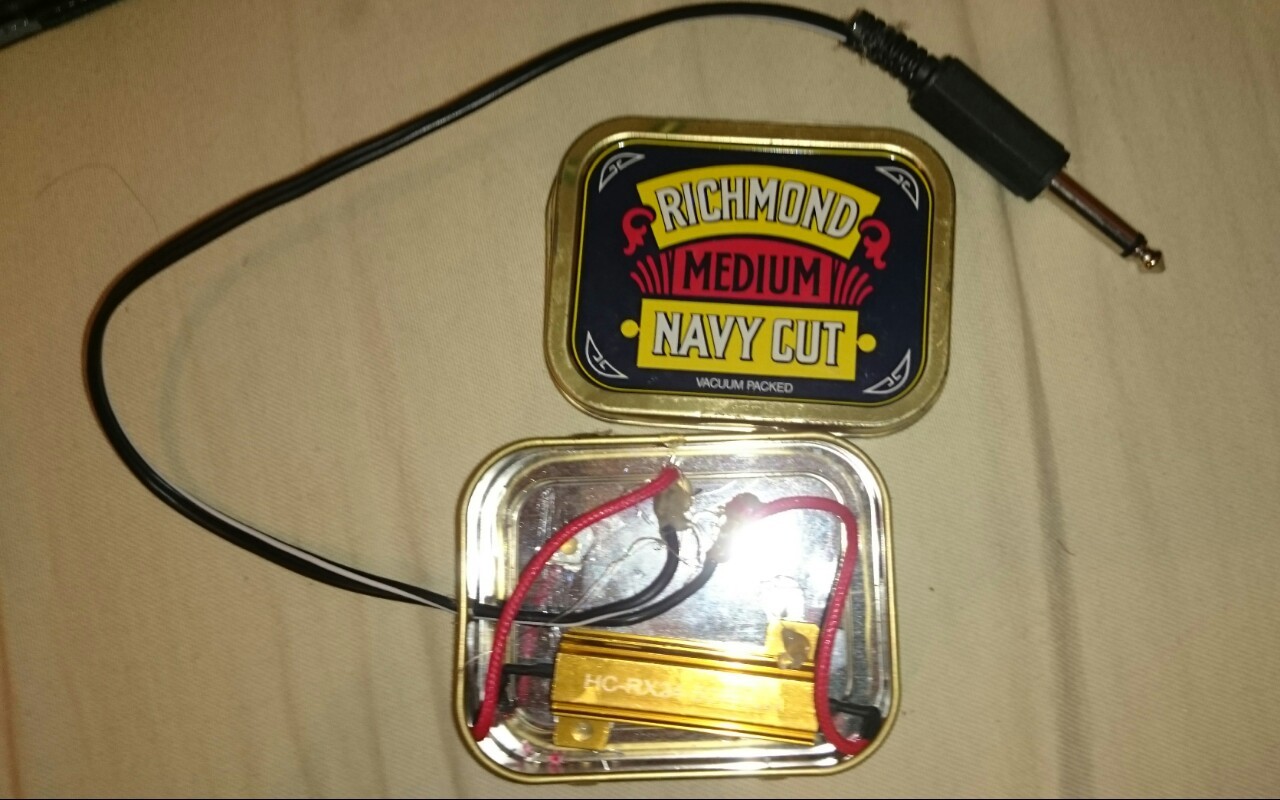

So sieht es dann fertig aus.



[celenio]

Hallo Zusammen,

habe gerade diesen Beitrag gefunden, der ja schon etwas älter ist. Bevor ich einen ähnlichen wieder aufmache schreibe ich hier weiter 🙂

Habe 2 Fragen dazu.

1. Reicht dieser Widerstand auch aus bei einem Blankster Ht-5 Metal? der hat ja nur 5 Watt Leistung.
2. Kann man da auch noch einen Line-Out einbauen, damit ich dort in einen Moore Radar (Speaker Sim) rein kann und diesen dann an mein Interface anschließen kann?

Will damit die eingebaute Speaker Sim von Blackstar umgehen und die Lautstärke als klang färbendes mittel nutzen.

Vielen Dank im voraus.

Viele Grüße
Manfred



[Frittentheke]

Zu 1.) bei korrekter Auslegung auf die Lautsprecherimpedanz und die Leistung kein Problem.

Zu 2.) Moore Radar – leider keine Ahnung was das ist. Ah, gerade gegoogelt – Mooer Radar.

Falls Du in der Kette von einem unsymetischen auf einen symmetrischen Eingang gehst, würde ich auch jeden Fall eine DI-Box empfehlen, ansonsten wird das wie Hölle brummen.



[celenio]

Ja klar Mooer Radar

Genau zwischen der Mooer Speaker Sim und IF kommt die DI-Box. nur klappt das wenn ein Line Out in die Load Box verbaut wird? oder davor abnehmen und dann die Load-Box anschliessen, aber dann ist das Signal zu stark für den Radar?



[Christoph1]

Der Line-Out ist ja prinzipiell hochohmiger Spannungsteiler ..... parallel zum Speaker (hier jetz ja Lastwiderstand!).
Insofern gibt es hier kein davor oder dahinter.......... sondern einfach: parallel!

Soll der lineout mit poti gemacht werden?



[celenio]

Sollte ohne Pott sein, ist das Signal dann nicht zu heftig für ein Pedal wie eine Spaeker Sim was dann da raus kommt? wenn es einfach parallel geschalten wird?

Weis nicht was bei z.B. Two Notes passiert, dort kann man mit dem Speaker out direkt rein gehen und muss dann eben eine Load-Box oder Speaker anschliessen.



[HD600]

Wie wäre es damit? 🙂
https://www.tube-town.net/ttstore/Bausaetze/Power-Suckers/Kit-TT-Tonehound-Light-50W-8-Ohm::8084.html



[Christoph1]

Sollte ohne Pott sein, ist das Signal dann nicht zu heftig für ein Pedal wie eine Spaeker Sim was dann da raus kommt? wenn es einfach parallel geschalten wird?

Weis nicht was bei z.B. Two Notes passiert, dort kann man mit dem Speaker out direkt rein gehen und muss dann eben eine Load-Box oder Speaker anschliessen.

Das könntest Du ausrechnen, je nach dem, wie der Lineout vorgesehen......

Die Two Notes Sachen haben afaik alle eine Last für den Amp integriert.



Es ist grundsätzlich immer keine schlechte Idee sich einen Schaltplan zu skizzieren.
Auch als Gedächtnisstütze.



[celenio]

Oh man , ich weiss nich was ich mir da zurecht gedacht habe manchmal sieht man den Wald vor lauter Bäumen nicht.
ich habe einen Power Attenuator von Harley Benton

https://www.thomann.de/de/harley_benton_pa_100_power_attenuator.htm

Der hat einen Line Out und einen DI out, das heisst ich brauche einfach doch nur eine Loadbox nach der Anleitung hier bauen mit dem Widerstand 50 W 8 Ohm und an den Attenuator anschliessen, den kann ich dann voll aufdrehen und hänge an den Line Out den Radar hin und den wieder ans interface oder davor noch eine DI Box.

Also dann so:

Amp -> Power Attenuator -> Mooer Radar -> DI Box -> Interace
................. |
................. --- > Loadbox


Vielen Dank für Eure Hilfe 🙂



[Christoph1]

So,
das HB Teil kann ja als Dummy load benutzt werden.
Heißt, es braucht nichts weiteres.

Amp, HB, Line out raus (vom HB), Moerr, Interface (Line IN).


So sollte das funzen....



[celenio]

Zumindest steht es so in der Anleitung, in der Praxis schaut es leider etwas anders aus. Wenn du den SPK-Level auf 0 drehest kommt aus den Line Out auch nichts mehr raus, auch wenn der Line-Level voll aufgedreht ist. Also muss ein separate Lord-Box her.



[Christoph1]

Das würde ich mal messen, was sich da ohm-mässig ändert, wenn man den poti dreht......

Ganz so eng ist das m. E. mit der passenden Last bei Röhrenamps nicht.



[celenio]

Das einzige was sich ändert ist die lautstärke, aber nur bis zu dem grad wie der SPK-Level aufgedreht ist.

Wenn ich für den Dummy Lord mehr wat nehme als der Verstärker her gibt ist es ja nicht schlimm oder? nur weniger darf es nicht sein? (Immer bei 8 Ohm)



[Christoph1]

Das ist korrekt.

Normalerweise sind Lastwiderstände im Datenblatt näher spezifiziert.
Es gibt da auch diese orange-metall-farbigen, zum aufschrauben zwecks Wärmeableitung.
Für 5 Watt oder so aber wahrscheinlich Zement.
Wie gesagt, näheres "datasheet"...



[celenio]

Das ist der den ich nehmen würde.

https://www.amazon.de/dp/B01M0A6VMF/?coliid=I3LIRLR72SSEY2&colid=9ISIJ1DBF5D&psc=1&ref_=lv_ov_lig_dp_it

mit dem dürfte ja auf keinen fall was passieren, oder?



[Christoph1]

Klar geht dat......

Wie hier zu sehen, sind die 100 Watt natürlich nur mit Kühlkörper:

https://www.tube-town.net/ttstore/Widerstaende/Hochlastwiderstaende/Hochlastwiderstand-8R2-8-Ohm-100-Watt::2301.html



[celenio]

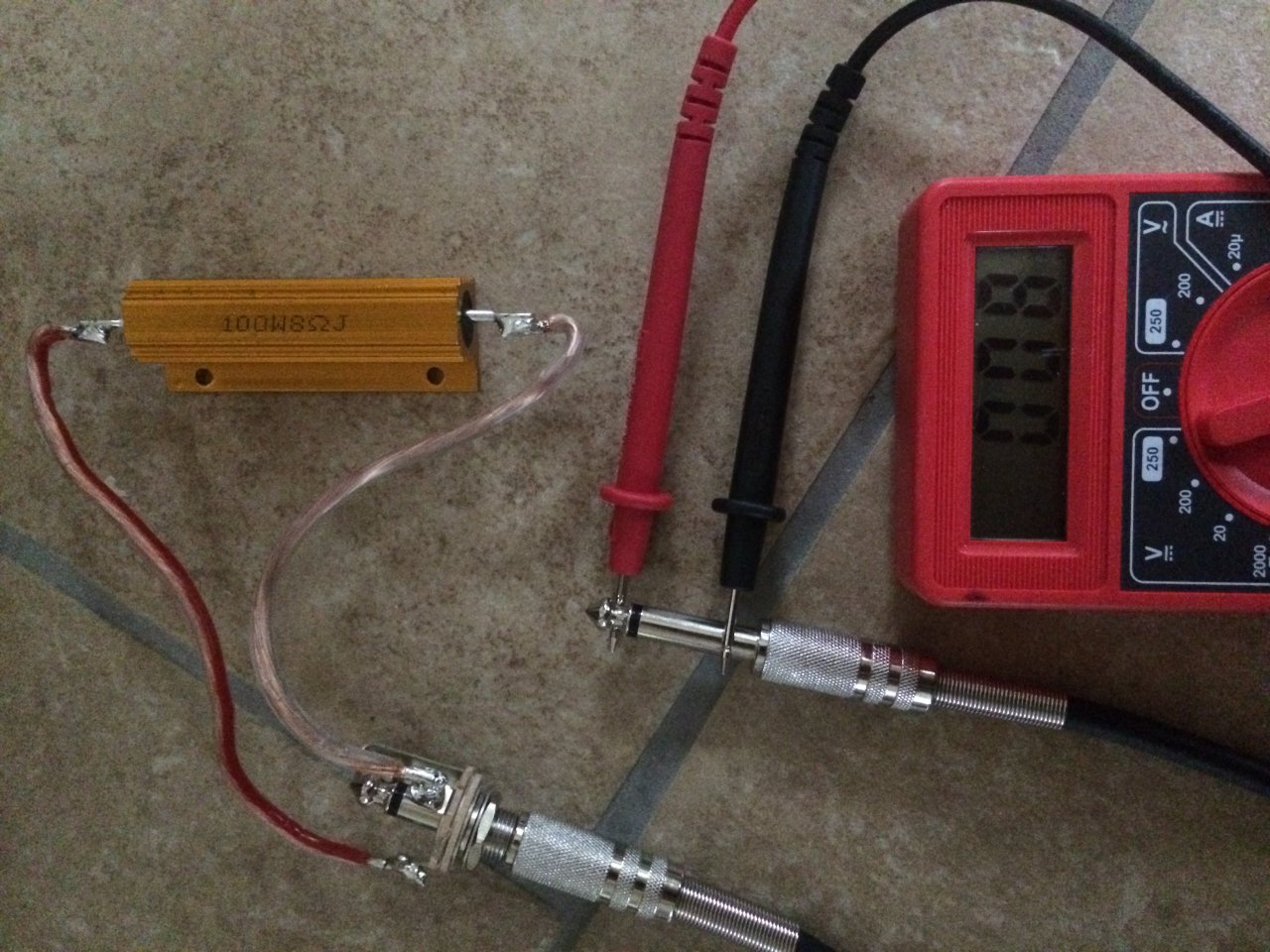

Nach knapp einen Monat warten bis der Widerstand geliefert worden ist, habe ich ihn jetzt an die Büchse gelötet (nicht schön aber selten 😉 ) mit Lautsprecherkabel 2,5 mm2.

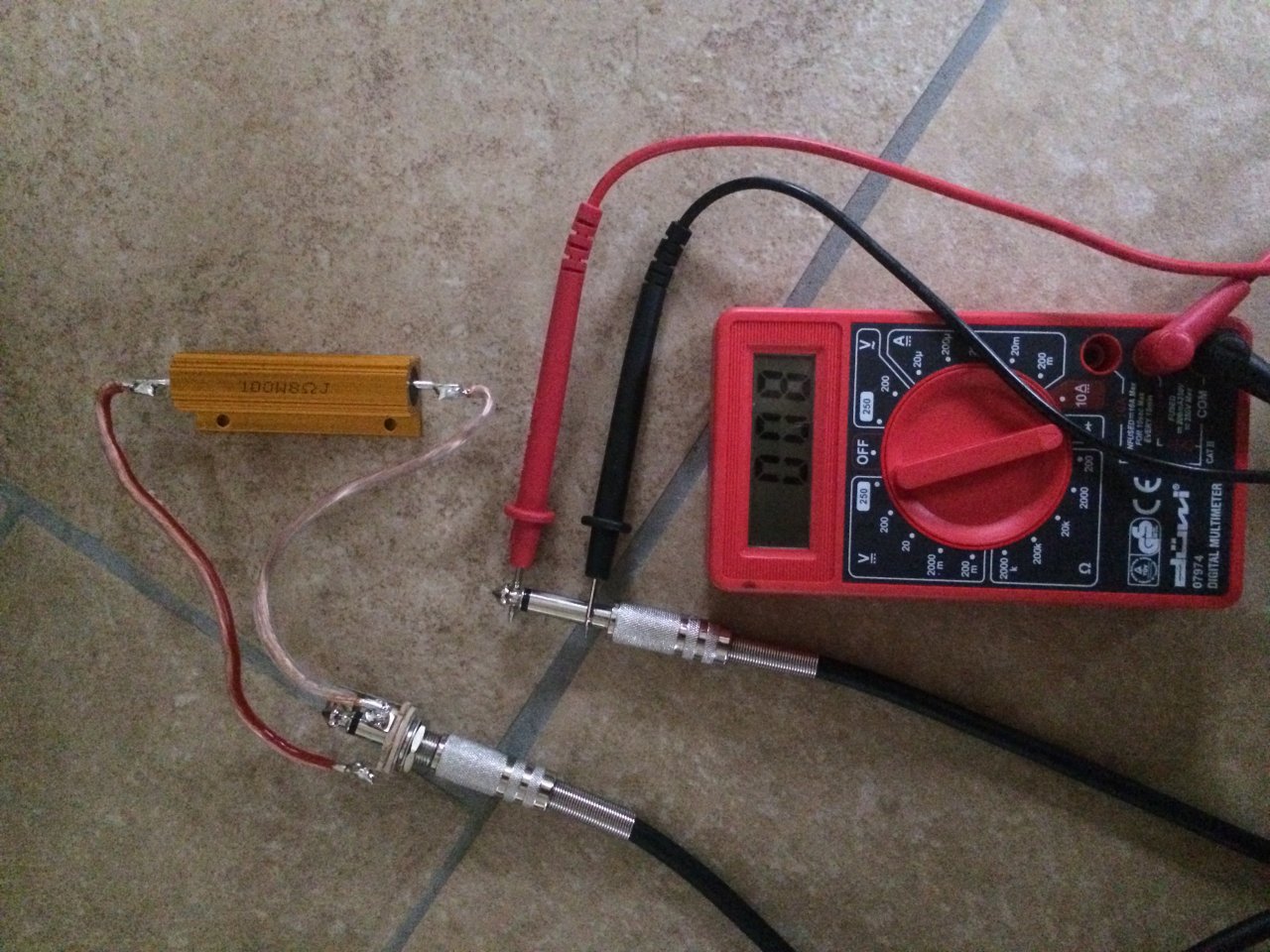

Wenn ich das Messgerät hinhalte bekomme ich diese Anzeige. Als Leihe würde ich sagen schaut gut aus. Könnt Ihr das bestätigen, oder läuft gerade was schief?



[klaatu]

Du hast das Messgerät auf Durchgangsprüfung eingestellt. Piepst es denn wenigstens???



[celenio]

Ja ist auf Durchgang gestellt, wie im Bild zu sehen, aber bei dem Gerät piepst leider nichts (gibt es bei dem Gerät einfach nicht) .



[klaatu]

Und was willst du damit nachprüfen, wenn du einen Durchgangsprüfer an die Schaltung hängst?
