Effektboard -> Umbau eines Thon Cases

[theobald]

Super! Vielen Dank für den Bericht!



[Saidnbaddscher]

Super Arbeit, toll dokumentiert. Hab Dank fürs Teilen



[Marschjus]

Freut mich wenn es auf Gefallen stößt,im Vergleich zum Bau fallen die paar Bilder und das Bisschen Text kaum ins Gewicht.
Und mir wurde ja auch schon viel geholfen hier im MB,da versuche ich halt einfach mal etwas zurückzugeben wenn sich die Möglichkeit bietet.



[Gast252951]

und auch die die hier nur mal reinschauen weil in der Glotze gerade nichts besseres kommt.

Dann dürftest Du theoretisch 100% Lesequote haben ;-)



[Marschjus]

Ja da ist was wahres dran. Nicht ganz grundlos habe ich gerade die Planungsarbeiten und alles was keinen Lärm macht abends bzw. nachts gemacht.

Achso, nochmal zum George Dennis The Tube,ich wurde ja um Rückmeldung gebeten.
George Dennis hat mir inzwischen geantwortet und meinte es sei kein Problem wenn am Eingang immer ein Stecker drin ist,ich solle nur warten bis die Röhre warm ist.
Ok,das erspart mir einen möglichen Umbau.
Was mit der Buche los ist muss ich dennoch mal prüfen.

Gruß Marcus



[Morloc]

Super Bericht, super Mancave -aber gib´s zu, das ist Opas Werkstatt, gell?! Das Modernste dürfte der Dewalt sein, gefolgt vom Pica Tieflochmarker . Der ganze "Verhau" macht Dich mir sofort sympathisch -sieht aus wie bei mir ...wer braucht schon nen Tisch, wenn da noch zwei Böcke und a Schaltafel rumstehen .

Da mein Board Zuwachs bekommen hat, muss ich mein´s auch umbauen, bzw. kompl. neu gestalten. Es ist wesentlich kleiner als bei Dir, aber ich will Ihm auch einen Deckel verpassen und die jeweiligen Anschlüsse fest installieren. mal sehen wie/was es wird...


Zwei Anregungen (für zukünftige Projekte):

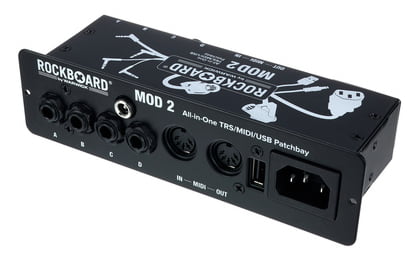

1.) Anschlußpaneel gibt's auch fix und fertig in verschiedenen Varianten:
Rockboard MOD 2 V2 Midi & USB Patchbay

2.) und das wirst Du gar nicht gerne hören: Klappdeckel demontieren, alle Pedale, Kabel und Sonstiges runter und schwarz lackieren und wieder zusammenbauen



LG​



[Marschjus]

Super Bericht, super Mancave -aber gib´s zu, das ist Opas Werkstatt, gell?! Das Modernste dürfte der Dewalt sein, gefolgt vom Pica Tieflochmarker

Nö,is meine Werkstatt,wird nur leider z.Z. nicht so genutzt wie es mal angedacht war.(Oldtimer aufbauen).
Aber ja,ich hab einiges altes Werkzeug und hier und da wird halt auch nal was provisorisch zweckentfremdet. Wobei ich schon eine Idee für einen schönen Verstärkerständer habe.
Aber dazu brauch ich erstmal Zeit und muss das Schwräeißgerät wieder herauskramen.
Das Rockboard hatte ich garnicht auf dem Radar....nicht schlecht. Ist für zukünftige Sachen auf jeden Fall eine Alternative

Was meinst du mit Schwarz lackieren,das Brett vom Klappdeckel? Ich nag eigentlich die Holzoptik. Schwarz hat doch jeder

Gruß Marcus



[B.B]

Das Fame-Netzteil mit dem Empress Sticker kommt mir irgendwie bekannt vor...

schöne Projekt, sicherlich sehr stabil. Aber das Gewicht... Ich hatte auch mal eins aus Holz gebaut, auch mit einer Rackleiste, aber es wurde mir dann zu groß und unhandlich.

grüße B.B.



[Marschjus]

Das Fame-Netzteil mit dem Empress Sticker kommt mir irgendwie bekannt vor...

Ja komisch,kann ich mir jetzt auch nicht erklären

schöne Projekt, sicherlich sehr stabil.

Wenn das Case zu ist auf jeden Fall sehr stabil. Also für Transporte absolut geeignet.
Wenn es auf ist verwindet es sich schon. War aber bei dem orig. Case auch nicht viel anders.
Der Klappdeckel ist leider nicht sooo stabil wie gehofft,da waren 9mm wohl etwas wenig. Da muss ich nochmal etwas nachbessern.
Ist jetzt nicht so das es gleich bricht aber eben auch nicht so wie ich es mir erhofft habe.

Aber das Gewicht...

Ja, ist halt so. Man muss aber auch bedenken das einige der Pedale an sich schon recht schwer sind. Die GD Pedale sind aus 1,5mm Stahlblech und recht groß. Da kommt halt was zusammen.

Gruß Marcus



[Rotor]

Baust du mir auch sowas ? Ich schick dir mein Board mit den Effekten und ab dafür Echt cool, kann sowas leider nicht (Wegen 2-5 linken Händen und so)
Ich bräauchte vermutlich nicht ganz sowas grosses. Aber mit der "Tribüne" fände ich schon ok. Wobei ich die nicht so extrem hoch bzw abgesetzt haben möchte
Ich hab ja so ein schräges Gator board, das ist eigentlich ganz ok. Aber die "hintere" Reihe ist eben nur leicht höher, manchmal "Vertritt" man sich auch. Hält sich in Grenzen. Das wäre also nur ein "Luxus" Problemchen



[Marschjus]

Echt cool, kann sowas leider nicht (Wegen 2-5 linken Händen und so)

2-5 linke Hände Also 5 Hände wären sicher teilweise praktisch. Gerade beim basteln. Sicher das da nicht auch eine rechte Hand dabei ist (darf man das noch sagen...rechte Hand).
Ansonsten ist es wie mit dem Gitarre spielen, das kann ich auch nicht und mache es ja trotzdem. Ich kann mir immer nicht so recht vorstellen das jemand sowas nicht kann. Evtl. dauert es länger hier und da wird es evtl. auch nicht sonderlich schick (hab da ja auch ein paar unschöne Stellen bei).
Aber das man sowas nicht kann....ne das glaube ich nicht. Man braucht eigentlich nur : Akkuschrauber, Bohrer,Schraubendreher Hartholz-Federgelenk-Gliedermaßstab,Bleistift und ne Stichsäge. Alles Dinge die man zu Hause haben sollte oder sich zumindest ausborgen kann.
Und wenn man fertig ist wird es notfalls matt-schwarz gerollt und man sagt "Dat muss so".

Die Tribüne ist eigentlich nur so hoch damit ich die Rackgeschichte hinten drunter bekomme. Aber wenn irgendwann mal (also in äonen von Jahren) der Loop-Switcher drauf ist und noch die entsprechende Midierweiterung der Loops muss ich ja
nur noch vorne drauf herumtrampeln. Dann ist die Neigung egal. Wobei ich finde das es geht.

Wenn du ein etwas kleineres Board haben willst, da gibt es z.B. auch Cases die speziell für Lichtpulte oder Mixer gedacht sind. Einige waren vom Prinzip meinem sehr ähnlich nur halt zu klein. Da müsste man dann nur noch die Tribüne einbauen und ist schon "fertig".
Um bei deinem Gator die Neigung zu erhöhen könntest du auch einfach hinten unter die Füße was drunter machen. Ein Schraubfuß oder sowas. da reicht am Ende schon 1-2cm aus damit es sich angenehmer bedienen lässt.



[Rotor]

Aber das man sowas nicht kann....ne das glaube ich nicht. Man braucht eigentlich nur : Akkuschrauber, Bohrer,Schraubendreher Hartholz-Federgelenk-Gliedermaßstab,Bleistift und ne Stichsäge. Alles Dinge die man zu Hause haben sollte oder sich zumindest ausborgen kann.

Ja gut, äääääääh...ich bin Büromensch. kein handwerker, habe also höchstens einen Akkuschrauber und handwerklich nicht viel bis gar nix drauf Von daher...ich schaue mal. danke.



[Marschjus]

Ich würde dir ja gern helfen, aber ich denke mal das du schon recht weit weg wohnst und zum anderen fehlt mir einfach die Zeit für derartige Gefälligkeiten. Für mein Board hab ich ja schon recht lange gebracht, was eigentlich in wenigen Nachmittagen erledigt gewesen wäre.

Ja gut, äääääääh...ich bin Büromensch

ach...warum hast du das nicht gleich gesagt. Ne kleiner Scherz.
Wenn du willst kannst mir ja ne PN schicken wie du dir dein Board in etwas vorstellst, evtl. hab ich ja bei meiner Suche schon ein recht gut passendes Case gesehen oder noch eine Idee wie man es ohne großen handwerklichen Aufwand umsetzen kann.
So ein von Morloc verlinktes Anschlusspanel ist schon eine super Sache und einfacher und auch günstiger als meine Rack-lösung. (Wobei ich die Steckdosenleiste super finde)



[Rotor]

Das wäre ja sehr nett. Dankeschön. Ich hab echt null plan und eben die 345 linken hände.



[rbschu]

Ja, Du kannst locker auf Rollen verzichten - wenn Du einen Roadie hast. Oder eine Physiotherapeutin Deine Freundin nennst.



[Marschjus]

Ja,oder wenn ich es nicht transportieren muss.
Ich sage es mal so ,z.Z bin ich noch fit genug das Case am Griff von einem Zimmer ins andere zu tragen ohne dabei zu zerbrechen.
Hab ja noch nichtmal die 4 virne stehen. Und es sind ja auch nur 28kg. Mein Topteil ist nicht viel leichter.



[Steglot]

WoW Respekt. Auch wenn ich selbst nur ein kabel zwischen Klampfe und Amp habe bin ich voll weg begeistert von deiner Arbeit.



[Marschjus]

Nichts ist so beständig wie die Veränderung....
Nach langem hin und her hab ich mir doch noch so ein riesen Pedel gekauft. Ich wollte ja ein Tremolo haben, das von EXAR hat mit nicht gefallen und so ist es letzten Endes ein George Dennis GD120 geworden.
Das nimmt natürlich ordentlich platz weg. Mein Palmer Pocket Flanger ist auch vom Board geflogen. Ich vermute das er defekt war, aber auch wenn es normal ist das der extrem Pegal klaut der TC Thunderstorm gefällt mir besser.
Und ist auch alles andere als teuer. Außerdem sind die Potiknöpfe schön groß,auf Arbeit nennen wird das "altersgerecht"
Damit alles auch von der Anschlüssen her passt musste das HoF umziehen. Dabei war ich froh das ich so einen Klappdeckel gebaut habe, auf dem alten Board war das immer nervig das ganze Board umdrehen zu müssen.
Allerdings hat sich auch ein Verdacht bestätigt. Ich werde noch eine Versteifung auf der linken Seite unter den Klappdeckel bauen müssen. Also wäre ähnliche Pläne haben sollte: Nehmt KEINE 9mm Platten, lieber 12er.
Es knackt nichts weg, aber biegt sich deutlich durch beim Aktivieren das Tremolos.

So wirklich viel Platz ist jetzt nicht mehr, der einzige große Freiraum ist eigentlich für meine Weehbo Rox of Bock bedacht, müsste die nur mal zusammen bauen. Und evtl. würden ein paar so Minipedale im Formal vom Tuner
noch hinpassen. Aber ich wüsste ehrlich gesagt nicht was mir hier noch fehlen sollte.
Und ich glaube jetzt habe ich auch fast die 30kg Marke geknackt.



[Marschjus]

Verrückt wie lange das schon wieder her ist...ich wollte mal einen aktuellen Stand vermelden und rückblickend ein paar Gedanken zu dem Projekt in den Orbit werfen.

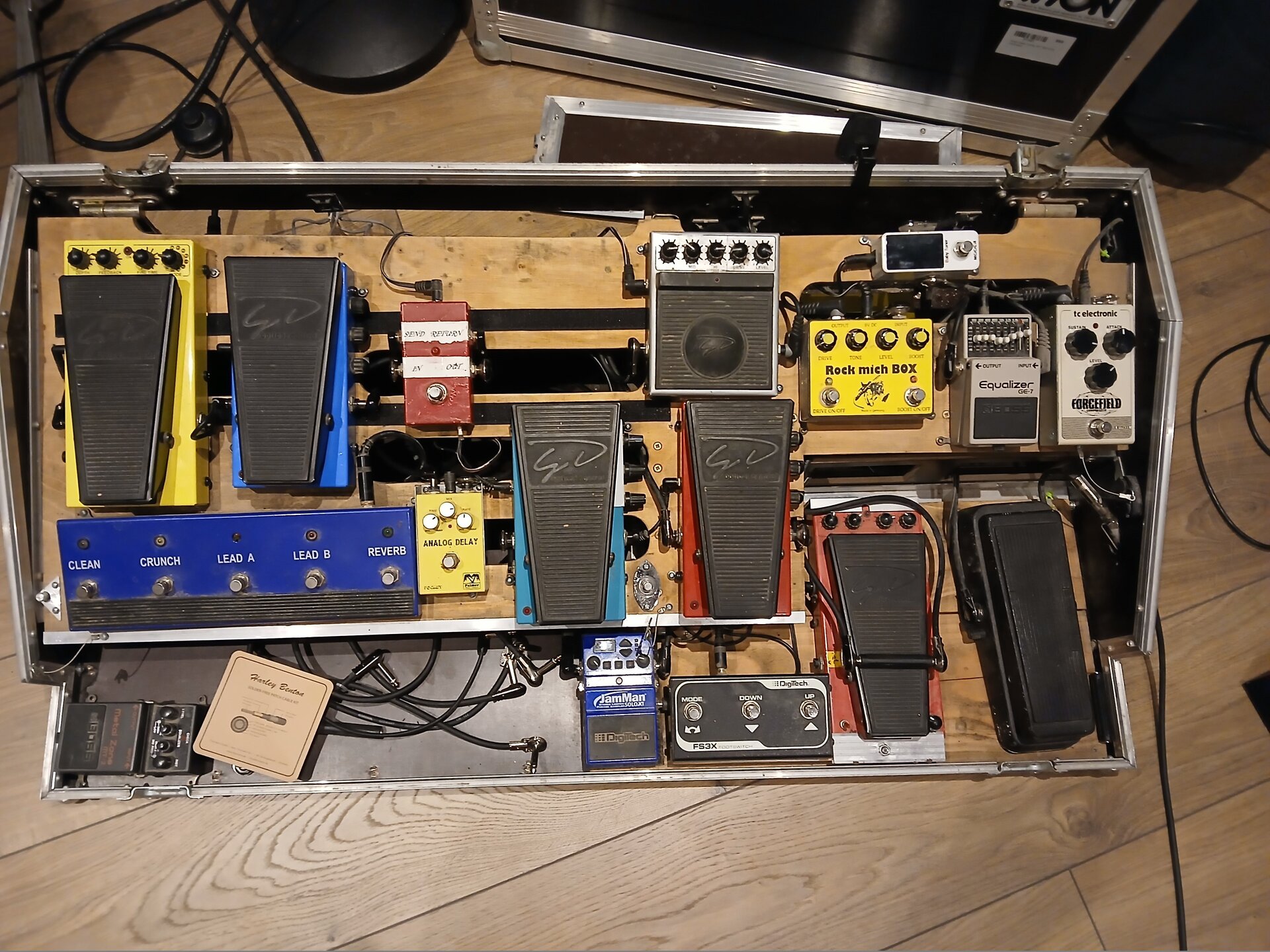

Hier erst einmal der Ist-Zustand:

Wie man sieht hat sich bei der Belegung das ein oder andere getan. Und meine Affinität für George Dennis Produkte lässt sich nur schwer leugnen. Das MT-2 fliegt jetzt endgültig runter. Ein schönes Pedal aber ich hab es eigentlich nie wirklich genommen.

An der Aufteilung hat sich nicht viel geändert, da bin ich ganz gut gefahren.

Vor dem Amp:
Wah (jetzt nicht mehr das Vox BigBad Wah....wobei ich dem ein wenig nachtrauere) -> Tuner -> Kompressor-> EQ -> GD Wizzard Rock -> BOR Clone -> GD Distorted Mind Blues -> GD The Tube (z.Z. umgangen wegen def. Buchse) -> Amp

im Loop:
Loop-Switch (für die gesamte Kette) GD Chorus -> Palmer Pocket Analog Delay -> GD Tremolo -> GD Digital Delay/Reverb
Danach noch der JamMan.

Zunächst würde ich mal den Gedanken aufgreifen: würde ich sowas noch einmal bauen? Hat es sich gelohnt?
Jain, also es hat Spass gemacht daran zu basteln und zu planen und für zuhause ist es schon irgendwie ganz cool. Aaaaaber....für Transportzwecke wäre es einfach zu groß und zu schwer. Aber dafür war es ja auch nie gedacht.
Letztlich hab ich das Board auch nie wirklich geschlossen weil es ja doch irgendwie fummelig ist. Und der damalige Grund (die Begeisterung meiner Tochter für kleine Potis und Schalter) hat sich inzwischen erledigt. Sie ist sehr sehr vorsichtig mit meinen Musikzeug und inzwischen ja auch ein paar Jahre älter. Und Staub und Co kriecht eh durch jede Ritze.
So ein großes Board bietet natürlich viel Platz für Unnötiges....wenn ich ganz ganz ehrlich bin, bräuchte ich vor dem Amp nur Tuner, EQ und Booster. Wobei das Wizzard Rock schon wirklich fetzt. Und im Loop eigentlich nur 1 Delay....nagut der Chorus manchmal noch.
Der Rest wird eher selten bis sehr selten genutzt aber zum experimentieren natürlich cool. Und je nach Stimmung.
Wie man sieht hat nie ein Loop Switcher den Weg auf's Stressbrett gefunden. Dafür gibt es mehrere Gründe, aber ich vermisse im Moment auch keinen. Dafür hab ich den kompletten FX Loop abschaltbar gemacht. da gibt es dann nur noch ein kleines Volumenproblem....aber das klärt sich noch.
Hatte ich Probleme?
Also an sich kann ich nicht klagen. Wenn dann waren es in aller Regel die Klinkenbuchsen von den Pedalen die Probleme gemacht haben.
Ein Patchkabel hat es mal arg gequtscht, das hab ich erst beim Aufbau im neuen Musikzimmer gesehen....Isolierung war komplett aufgeschnitten. Aber funktionierte noch.
Die HB lötfreien Kabel zum selbst Konfektionieren find ich wirklich ni schlecht. Gerade beim basteln geht das Fix und man muss ni erst den Lötkolben herauskramen. Auch bei denen hatte ich bisher keine Probleme. Stecker sind schön klein und flach und sitzen ordentlich.
Harley Benton Solder-Free Patch Cable KIT


Wie man sieht ist jetzt doch Klettband drauf. Optisch nicht wirklich mein Fall, aber das festgeschraube geht einen manchmal auf den Zeiger. Vor allem bei der Fehlersuche. Oder man lässt zwischen den Pedalen immer so viel Platz das man immer aller Stecker auch so heraus bekommt.

Zu den Netzteilen. Ich hatte nicht ein einziges mal Probleme mit den Dingern. Auch das hier von einigen Usern kritisierte HB Iso-Pro1 pro macht keine Zicken.

Was würde ich anders machen?
Naja...doch schon das ein oder andere. Zunächst würde ich kleiner und vor allem Flacher bauen. Ich hab die obere Ebene viel zu hoch gemacht. So viel Platz darunter braucht kein Mensch. Und ich denke da gibt es inzwischen auch gute Boards von der Stange. Ok...damals war mir noch nicht so recht klar wo die Reise wirklich hingeht, ich wollte viel haben und alles auch irgendwie auf's Brett packen. Jetzt denke ich habe ich meinen Stil gefunden und das meiste ist eine nette Spielerei. Aber mein IRT 60 spiele ich ja komplett ohne Board.....geht auch. Wobei auch beide Amps 3/4 Kanäle haben.
Dann würde ich mir tatsächlich die Löterei sparen und komplett die HB Patchkabel verwenden (oder ähnliche).
Die Eingangsbuchse fest verbaut würd ich wieder machen, find ich noch immer irgendwie ulkig mit der Stratbuchse.
Die Rackblenden und die Steckdosenleiste....hm.....ja so ein Hauptschalter ist schon was, wirkt auch alles sehr aufgeräumt aber ich denke auch da gibt es inzwischen günstigere praktische Lösungen.
Und nur für zuhause, im sauberen Musikzimmer, da würde ich auch nicht mehr so ein Case nutzen. Einfach offen lassen...oder notfalls irgendwas mit Tasche.
Und auch wenn es mir optisch nicht zusagt...einfach Klett drauf und gut ist.
Versteht mich nicht falsch, ich bereue dieses Projekt nicht....ich find es noch immer cool. Aber mit dem was ich heute über mich und meine Art Krach zu machen weiß. Wäre es übersichtlicher. Wer weiß...vielleicht füllt es sich doch noch mit der Zeit.
Manchmal vermisse ich eine ganz dezente Beleuchtung. Da ich oft nachts spiele (jaaaa.stört hier keine Sau) würde mir das als Lichtquelle reichen.

Gruß Marcus
