Effekte auf Pedalboard befestigen?

[Robby1001]

Guten Mittag

Habe mir verschiedene Threads zum DIY Pedalboardbau angeguckt, und mir ist darin aber nie klageworden wie ihr die Pedale am Board befetigt

Wollte es mir diesem GORM-Brett von Ikea bauen.

Habe: Pitchblack, Phaser, Flanger, H&K FS-2 Switch, und den Powerplant Junior von HB.

Die haben alle so einen Gummibelag auf der Unterseite. Habe diese klebbaren Klett/Filz Streifen, jedoch kleben die auf den Stomp Boxes nicht so dolle..

Wie macht ihr das denn?

Grüße und Danke



[Death-Eule]

Hi,

es gibt da auch noch mounting plates, weiß gerade nicht von welcher Marke. Würde dann wie folgt aussehen:


Nachteil ist halt, dass du ein Loch bohren/Schrauben musst.



[AEIOU]

Bei z.B. Boss- oder Digitech-Pedalen musst du die Gummiplatte unten wegmachen, dann das Klettband drauf. Es muss eine ebene Fläche vorhanden sein. Und wenn Gummifüßchen dran sind - weg damit.



[organic]

Wenn das selbstklebende Klettband nicht haftet,
verwende ich doppelseitiges Teppichklebeband mit
dem ich das Klettband aufklebe. Hält bislang immer
und ist rückstandlos auf Effektgeräten zu beseitigen.



[rland]

ist zwar nicht so schön, aber ich habe schon viele gesehen, die die teile mit kabelbindern am board befestigen.
würde theoretisch eigentlich ganz gut zum gorm-board passen.



[quasi]

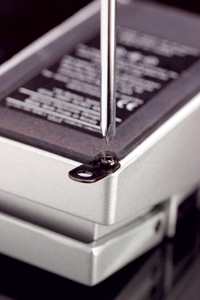

Am besten funktioniert meiner Meinung nach die Lösung mit den Mountys.
(http://www.nobels.com/cgi-bin/products/show.pl?e_mounty-p)

Allerdings nehme ich nicht diese (leider) völlig überteuerten Fertigteile von Nobels u.ä., sondern ganz gewöhnliches Lochband!

Da muss man sich dann einmal mit 'ner Kneifzange hinsetzen und so 20 - 30 Stücke zurechtknipsen. Ich nehme für normale Pedale immer 2 Löcher am Stück und knipse dann rundum nochmal die vier Ecken im 45° Winkel ab. Für längere / schwerere Pedale (Wah Wah oder Volume Pedale) nehme ich 3 Löcher am Stück.

Pro Pedal reichen zwei Stück!
Die Schraube der Bodenplatte oben links und unten rechts (oder andersrum) rausdrehen, eins der Lochbandstücke dazwischen und wieder festschrauben.
Das hält, egal wie das Pedal von unten beschaffen ist! ("Boutique-Alukiste", Boss-Style mit Gummiboden, mit oder ohne Füße - egal!)

Am Board (Holzboden) schraube ich die Pedale dann einfach mit kleinen Holzschrauben und passenden Unterlegescheiben (damit die Schraubenköpfe nicht durch die Löcher flutschen) fest! Das geht natürlich auf jeden Fall mit einem GORM Board, aber auch alle Gator und Rockcase Boards haben unter dem Flauschstoff ein Holzbrett, kein Problem! Nur mit einem Pedaltrain (Aluprofile) geht das so nicht.

Lochband gibt's im Baumarkt oder in der Bucht, pick your poison:
http://stores.ebay.de/Kabelbinder-Shop/Montage-Lochband-/_i.html?_fsub=1102503010

Viel Spass!

[Nachtrag]
Das funktioniert übrigens auch mit den neueren TC Electronics Pedalen mit der einzelnen grossen Rändelschraube in der Mitte des Bodendeckels:
Einfach ein entsprechend längeres Stück Lochband abschneiden und mittig zur Seite rausführen. Das Pedal kann dann zwar noch ein bisschen hin- und herrutschen, wird aber im Normalfall durch die restliche Verkabelung gut genug festgehalten. Und vom Board fliegen kann es so definitiv nicht mehr!



[burnistone]

Ist zwar schon ein etwas älterer Thread, aber ich wollte ihn dennoch ergänzen.
Ich persönlich verwende für die Befestigung die No-Budget Variante von den Mountys, sprich:
alte Fahrradkette in die einzelnen Kettenglieder zerlegen, dann hat man das selbe Prinzip.



[MechanimaL]

der standard ist ja velcro, also sehr starkes klettband. das hält erstma richtigt gut, allerdings kann es sich nach einer zeit wohl abnutzen, aber das wird dauern. eine weitere gefahr kann wohl (wie mir mal ein anderer musikant erzählt hat) sein, dass wenn das board mal im auto liegt bei höherer temperatur (was auf tour im sommer durchaus mal vorkommen kann, zb auch während der fahrt), sich dann der kleber löst und dann hat man aber richtig den salat, wenn die sachen einzelen im bag oder im koffer rumpurzeln ^^

was ich erst vor kurzem entdeckt habe, und was noch stärker hält als velcro (dem ich für meine zwecke vollstens vertraue) ist: "Dual Lock" - "what velcro wants to be when it's grown up" hat einer auf tgp gemeint



[ultraGP]

Meine Effekte habe ich mit Mountys angeschraubt, aber ich verändere mein Board wohl nicht mehr so schnell. Wenn man experimentierfreudig ist und oft Pedale wechselt ist diese Lösung etwas anstregend
Von Klett halte ich nicht so viel, weil so ein Board schlecht zu reinigen ist (Klett = Fusselmagnet). Ja viele schwören druff, aber ich mag's nicht.
Bei den Mountys ist zu beachten das die beiliegenden Schrauben varieren. Bei meinen letzten Packungen waren die Schrauben total überdimensioniert und unbrauchbar.



[burnistone]

Wenn man experimentierfreudig ist und oft Pedale wechselt ist diese Lösung etwas anstregend

Wenn man die Pedale oft wechseln will, sollte man sich die Investition in Pedalboots überlegen. Sind zwar nicht ganz billig, aber für solche Zwecke die professionellste Lösung.



[HDC Moshteam]

Ich entferne den Gummibelag und klebe das Velcro von Conrad Elektronik drauf (Fastech heißt das bei denen)
Ich kann mein Board sogar umdrehen und schütteln, nix löst sich (hab ich ausprobiert)



[Blumi_guitar]

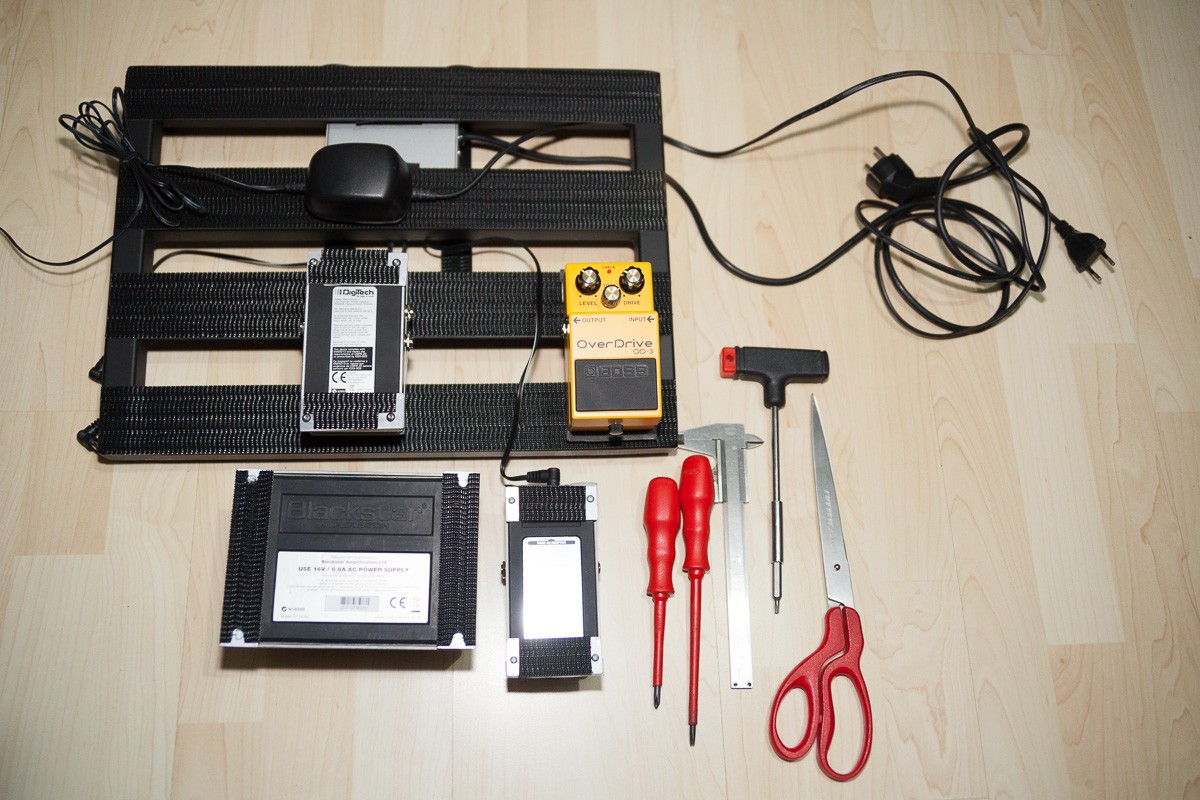

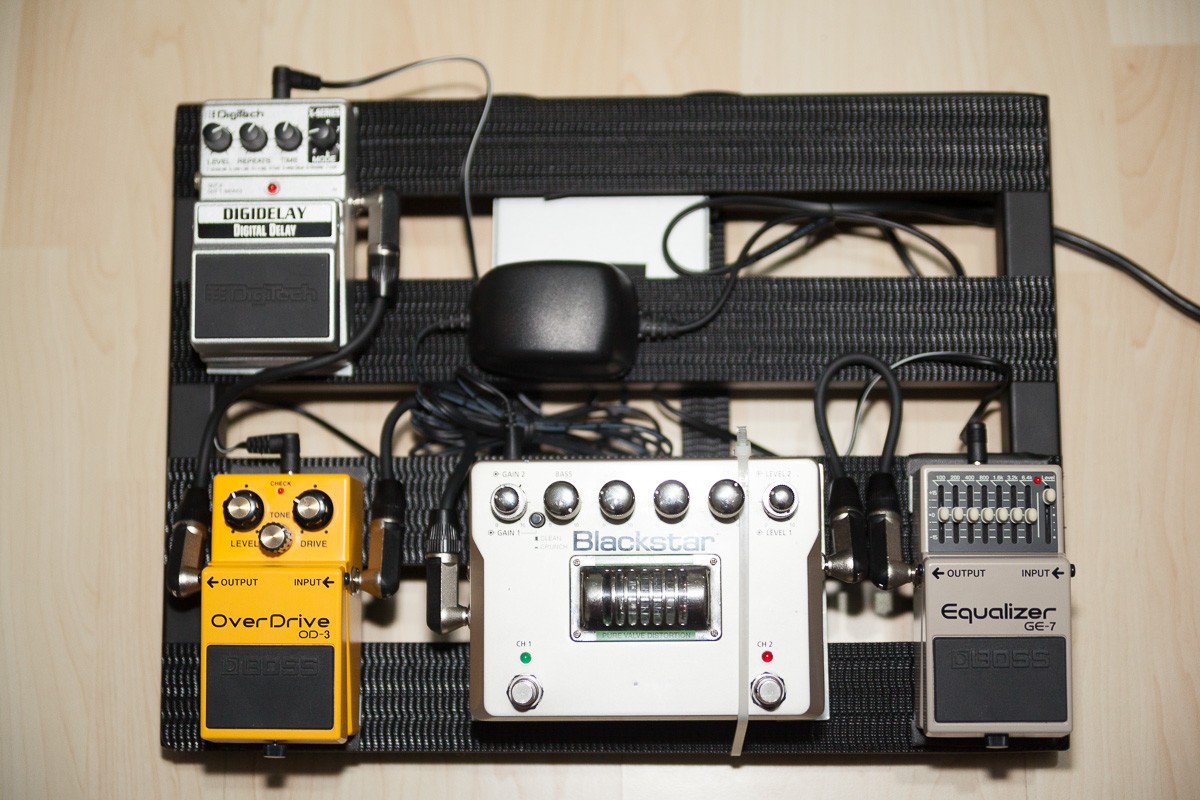

Hier mein Beitrag zur Befestigung von Pedalen auf einem Pedalboard, inspiriert durch zahllose Beitrage (auch diesen hier).

Maßgabe war: keine Löcher ins Pedalboard bohren (Pedaltrain Aluminium!), nicht die Gummi"sohle" der Pedale entfernen, trotzdem flexible Befestung der Effekte

Seltsamerweise habe ich nirgends genau diese Lösung gefunden, Detailangaben folgen weiter unten

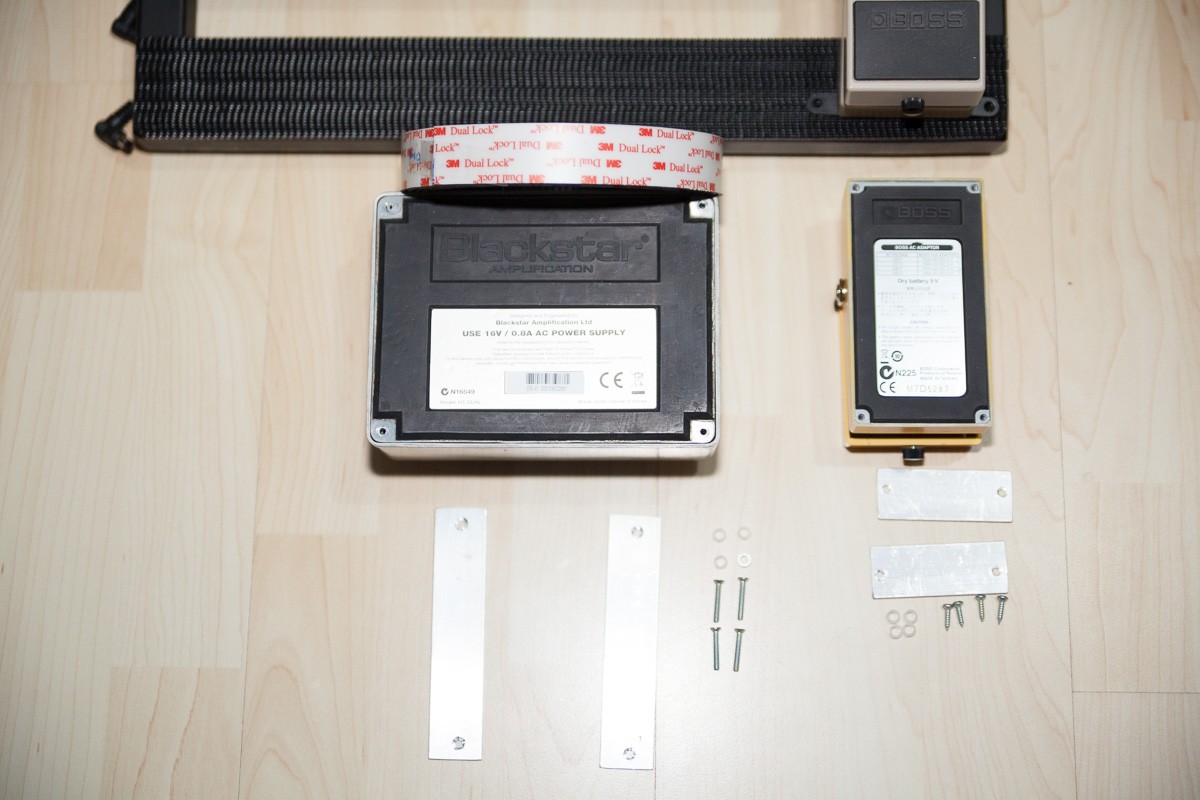

Grundidee: Aluschiene mit den Gehäuseschrauben am Pedal befestigen, das erfordert meist längere Schrauben mit passendem Gewinde

auf die montierten Alublechstreifen das Klettband - oder wie hier 3M Dual Lock Tape - kleben

auf dem Board platzieren, fest andrücken, fertig!


Folgende Punkte gibt es nach meiner Erfahrung zu beachten:

- es werden längere Schrauben mit passendem Gewinde benötigt, jeder Hersteller kocht hierbei sein eigenes Süppchen

- passend zur Dicke des Gummibelags sind entsprechende Distanzscheiben zwischen Pedalboden und Alublech nötig

- beim Bekleben des Alublechs die Schrauben aussparen oder ein ausreichend großes Loch im Klettband anbringen, damit man auch später an die Schrauben kommt

Konkrete Daten:

Aluschiene aus dem Baumarkt, z.B. 1000 x 25 x 2 mm, 3M Dual Lock Meterware z.B. aus der "E-Bucht", restliches Zubehör je nach Pedal

Blackstar HT-Dual
Blech: Länge 120mm
Bohrung 3,2 mm
Lochabstand: 104 mm
Distanzhülsen: Länge 3mm, Durchmesser außen 6,3mm / innen 4,2mm
Schrauben: M3 x 20mm

Boss *
Blech: Länge 65mm (= Gehäusebreite)
Bohrung 3,2 mm
Lochabstand: 55 mm
Distanzhülsen: Länge 3mm, Durchmesser außen 6,3mm / innen 4,2mm
Schrauben: Blechschrauben 2,9 x 13mm

Digitech *
Blech: Länge ~72mm (= Gehäusebreite)
Bohrung 3,5 mm
Lochabstand: 59 mm (evtl. auch 2 Zehntel mehr, am besten Bodenplatte abschrauben und durch die Bohrungen aufs Alublech übertragen)
mangels Distanzhülsen mit Länge 1mm -> je 2 Beilagscheiben 3,7 für M3,5 à 0,5mm Dicke
Schrauben: (Zollmaße!!!) Inbus A2 No. 6-32X5/8" UNC (muss natürlich nicht Inbus sein)

Ich hoffe, das hilft dem Einen oder Anderen, der bisher wie ich keine zufriedenstellende Lösung gefunden hatte.

Abschließender Tipp zum Lösen der Klettverbindung: alte Bank- oder Kreditkarte zwischen die Klettstreifen schieben



[de_lang]

Ich verwende auch die von quasi beschriebene Methode mit dem Lochband. Sehr günstig, hält bombenfest und man hat nicht die "Sauerei" mir Kleber am Effektgehäuse. Nachteil ist natürlich die schlechte Flexibilität des Boards. Da ich aber nicht viel dran ändere, ist das für mich die beste Lösung.

Wer viel ändert und kein Klettband benutzen möchte kann zb diese pedal boots benutzen, einfach mal googeln.



[supertrigger]

Ich weiss, alter Thread, aber das Thema ist gerade bei mir brandaktuell, hab hier im Forum nix gefunden, deswegen vielleicht für den Einen oder Anderen interessant?

https://www.stomptrap.de

Zumindest für Mini-Pedals scheint das eine ganz coole Lösung zu sein. Nicht ganz günstig, aber sieht nach einer ziemlich massiven Bauweise aus. Hat da jemand Erfahrung mit?



[Marschjus]

Was spricht dagegen die Minipedale einfach auch mit Klett zu befestigen? Die Stomptrap Teile werden ja auch nur durch Klett gehalten.
Zugegeben, es sieht schon irgendwie schick aus. Aber mir wäre es einfach zu teuer.



[supertrigger]

Bei mir schlackern die kleinen Tretmienen einfach so, weil die Klebefläche unten zu klein ist. Ach, ich bestell mal so ein Teil, dann werd‘ ich berichten.



[Marschjus]

Echt ...ich hab so ein kleinen Mooer Babytuner,der ist ja in dem Miniformat und da schlackert nichts. Hab den mit normalen Klett (von Conrad glaube) befestigt.
Kannst ja ein kleines Review zu machen wenn der da ist.



[Roki1954]

Hallo!
Um die Unterseite der Pedale nicht mit Kleberückständen zu verschandeln, habe ich den Boden des Pedals abgeschraubt und einfach umgedreht wieder draufgeschraubt. Also so, dass die Gummisohle nach innen zeigt. Damit hat man eine ebene Fläche, auf der das Klettband gut hält. Und wenn man das Pedal wieder verkaufen will, kann man das Klett gut ablösen, ohne dass die Gummisohle oder das Etikett Schaden nimmt.

Das geht zumindest bei den Mooer-Pedalen einwandfrei, da das Bodenblech symetrisch ist.



[supertrigger]

Also der oder die StompTrap ist jetzt da und ich muss sagen ich bin echt begeistert! Echt ein edles Teil, hab ein paar Fotos gemacht, seht selbst!!!

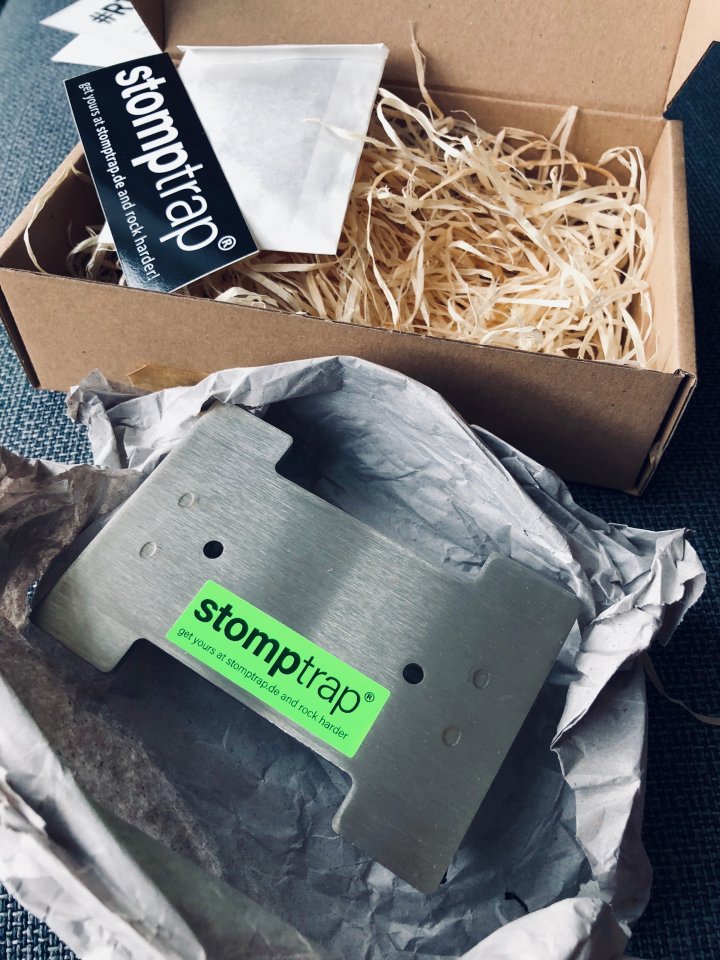

Inhalt

• supertrigger
• 28.09.18

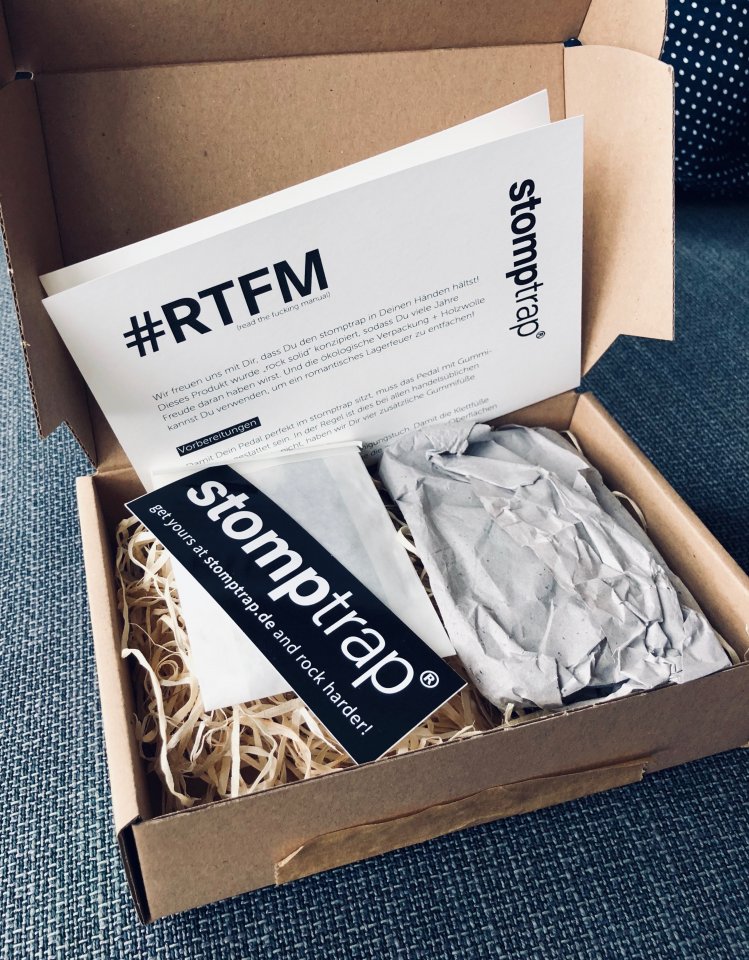

Verpackung

• supertrigger
• 28.09.18

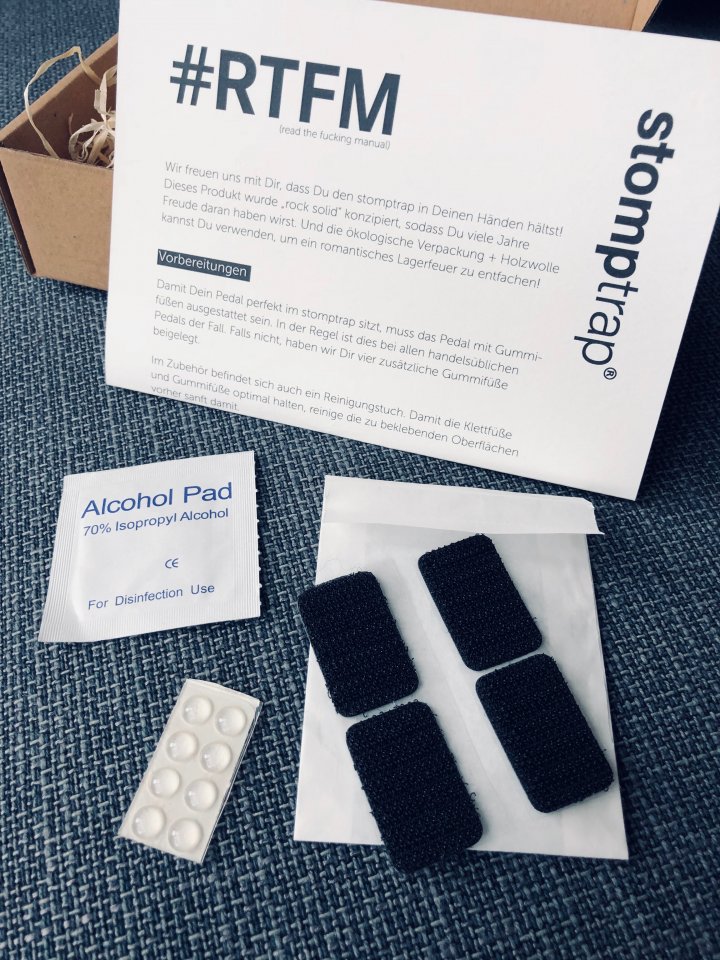

Zubehör

• supertrigger
• 28.09.18

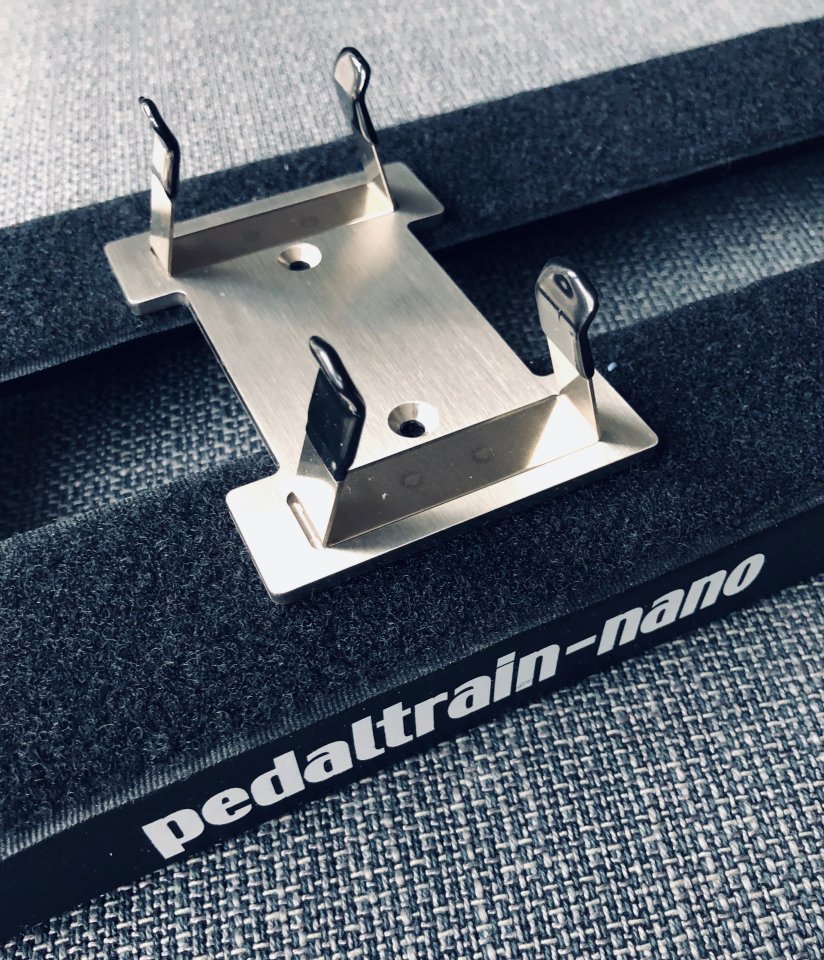

Effektgerät auf Pedalboard ohne Klettband am Effektgerät

• supertrigger
• 28.09.18



[InTune]

Eine durchaus wertig wirkende Alternative. Leider stören mich 2 Punkte:
1. 25€ pro Stück
2. Die Schuhe tragen ziemlich auf und man braucht schon mehr Platz zur Montage, wenn man mit den aktuell erhältlichen Flat Patch Kabeln arbeitet und die Pedale nicht höhensetzt anordnen will...

Als alter Bastler werde ich aber mal schauen, wo ich einen Meter Federblech herbekomme. Zwei der Klammern sind schnell gebogen und statt der Plastikkappen würde auch Gaffa Tape funktionieren. Die Klammer wird man auch ohne Grundplatte auf dem Board befestigen können.
