Was bewirkt man eigentlich damit wenn man einen PU splittbar macht??



[spa]

Man legt eine der beiden Spulen (Nord oder Süd) eines Humbuckers auf Masse, heißt im Endeffekt man hat einen singlecoilähnlichen Klang. Mehr ist das nicht

Na ja, vielleicht tun's ja kleine Fähnchen an den Enden der Leitungen.

Ja, das hab ich auch schon überlegt., hab auch noch n paar Beschriftungen vom letzten Mal dran. Verkabel jetzt um zu gucken, ob alles geht und dann werd ich die Kabel mal alle auf die "nötige" Länge Kürzen, damit es nicht so nach nem Chaos aussieht...



[Miles Smiles]

Man legt eine der beiden Spulen (Nord oder Süd) eines Humbuckers auf Masse, heißt im Endeffekt man hat einen singlecoilähnlichen Klang. Mehr ist das nicht

Man zapft die Verbindung der beiden Spulen an und kann damit die Spule, aus der das Minus-Pol-Kabel kommt, kurzschließen.

Wobei ich unter splittbar schon verstehe, dass die beiden Spulen wirklich nach außen geführt sind. In dem Fall hat man noch die Möglichkeit, die beiden Spulen (schaltbar) parallel zu betreiben (hellerer Klang) und auch phasenverdreht zusammenzuschalten (seltsamer Klang).

Bei meiner F-100 (G&L) hat Leo Fender noch einen Trick angewandt. Im Single-Coil-Modus wird die Anzapfung nicht direkt auf Masse gelegt, sondern über einen Kondensator. Dadurch werden nur die oberen Frequenzen abgeleitet. Der resultierende Klang ist dann nicht dünn, sondern recht fett, klingt aber trotzdem nach Single-Coil und die Brummunterdrückung bleibt weitgehend erhalten. Die F-100 hat weiters auch einen Bassregler, mit dem man da wieder dagegen halten kann und somit ist auch ein dünner Single-Coil-Sound möglich.

Falls dich das interessiert, hier sind die Pläne: http://www.guitarsbyleo.com/GALLERY/HOWTO/HOWTO.php3

Wobei die Pläne nicht besonders toll sind und ich Stunden gebraucht habe, bis ich draufgekommen bin, dass es kein Fehler bei meiner Gitarre ist, dass bei Betätigung des Schalters für die Phasenverdrehung immer beide Tonabnehmer an sind. Dadurch, das auch hier die Humbucker nur angezapft sind, können nur die Abnehmer selbst phasenverdreht geschaltet werden und da machte es natürlich keinen Sinn, wenn einer der Tonabnehmer dabei ausgeschaltet wäre. Der kleine Phasenschalter macht daher auch den Wahlschalter für die Tonabnehmer inaktiv.

Ich habe für meine Epiphone LP auch schon überlegt, aus den beiden Höhenblenden, eine Höhen und eine Bassblende zu machen. Leo hat aber dafür ein 1 Mega-Ohm Poti vorgesehen, das müsste ich mir extra besorgen. Damit könnte man dann der mulmigen Eigenschaft der Originalabnehmer entgegenwirken.



[VintageBalu]

Juhuuuuuu ich bin jetzt stolzer besitzer von drei Halfstacks....
http://cgi.ebay.at/ws/eBayISAPI.dll?ViewItem&item=140301936100

....bzw. einer netten neuen Schreibtischdeko. :screwy:



[AdrianSmith]

Hallo!
Hab ein Problem mit meinem Toggle Switch. Um es vorwegzunehmen, so viel Ahnung von der ganzen Technik hab ich nicht. Aber der Reihe nach:
Wollte grad ne Runde spielen und dann von Brücken auf Halstonabnhemer gehen, als ich auf Hals gestellt hab war aber nichts mehr zu hören.
Dann hab ich mal die Abdeckung für den Switch auf der Rückseite abgenommen um nachzuschauen was los war. Bis zu dem Zeitpunkt lief das Umschalten übrigens einwandfrei, auch gestern noch als ich das letzte mal damit gespielt hab.
Die Kabel sind alle richtig fest dran, daran kanns also eigentlich nicht liegen. Aber die ganze Befestigung von dem Teil wo die Kabel drangelötet sind an den Schalter selbst war recht wackelig. Ich hab dann beim Umschalten ganz leicht von innen dagegen gedrückt und dann hats funktioniert, beide Tonabnehmer waren zu hören. Dafür war das Teil dann danach ganz lose, also nicht mehr mit dem Schalter befestigt.
Nun meine Frage, wie krieg ich das wieder fest??
Bitte um leicht verständliche Erklärungen



[AdrianSmith]

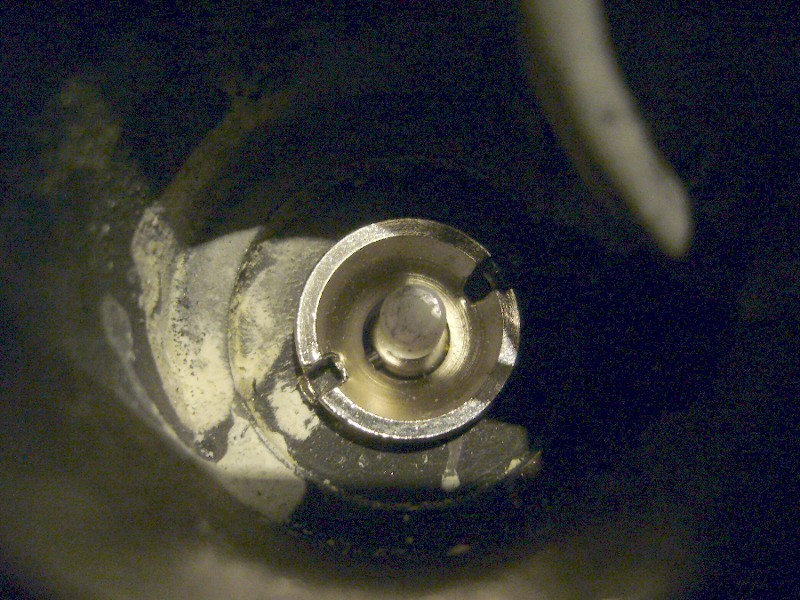

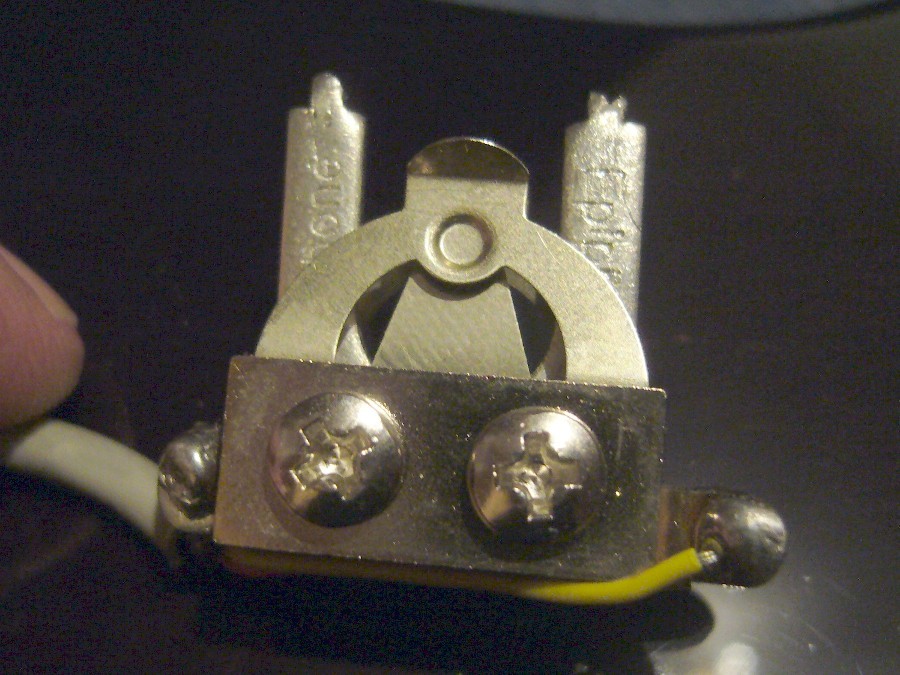

Hab das ganze hier nochmal fotografiert, also einmal den Schalter und dann das wo er befestigt werden soll.
Sieht das immer so aus oder ist da evtl was abgebrochen?!?



[spa]

Ja, ich würd sagen, du hast deinen Toggle-Switch gerade geschrottet
Also normalerweise hätte man die Rändelmutter an der Oberseite lösen müssen und dann hätte man den Toggle nach hinten rausziehen können.
Du hast da aber anscheinend mit etwas zu viel Gewalt agiert, oder aber er war schon vorbelastet.
Einen neuen, gibts z.B. bei Rockinger (hier), ist aber eben auch nicht gerade billig...

Weil im Normalfall leiern meistens die Kontakte etwas aus und wenn man die etwas nachbiegt, dann läuft wieder alles normal! Aber der Toggle ist wohl zerstört...

PS: Ich hab jetzt ALLE Kabelverbindungen aufgetrennt, ich hoffe dass ich die Verkabelung wieder hinbekomme. Hat einer ne Ansicht von einem Push-Pull-Poti, wo man sieht, wie man für "Out of Phase" verschalten muss? Hatte da mal eins geschickt bekomme, ist aber weg. Ich hab mit Google nur komisches gefunden. War auch im Stil von den S.D. Wiring Diagrams...
Danke, Leute!



[Miles Smiles]

Einen neuen, gibts z.B. bei Rockinger (hier), ist aber eben auch nicht gerade billig...

Ich finde schon, dass der nicht teuer ist. Immerhin bekommst du mit dem einen richtigen Schalter und nicht so ein Wackelteil, wie in der Epi standardmäßig drin ist.

Jetzt weiß ich auch wieder, was ich bei der letzten Bestellung vergessen habe.

PS: Ich hab jetzt ALLE Kabelverbindungen aufgetrennt, ich hoffe dass ich die Verkabelung wieder hinbekomme. Hat einer ne Ansicht von einem Push-Pull-Poti, wo man sieht, wie man für "Out of Phase" verschalten muss? Hatte da mal eins geschickt bekomme, ist aber weg. Ich hab mit Google nur komisches gefunden. War auch im Stil von den S.D. Wiring Diagrams...
Danke, Leute!

Ob Push-Pull-Poti oder nur Schalter ist vom Schaltbild her egal, daher wäre für dich auch die Verschaltung in der F-100 hilfreich. Einfach die Kondensatoren wegdenken.

Edit: Die Kondensatoren sind am Split-Schalter. Der zum Phasenverdrehen ist der andere, näher an der Klinke liegende mit dem sichtbaren X. Das ist nämlich genau die Kabelbrücke, die die Verdrehung verursacht.



[spa]

Ich steig da bei den Plänen gar nicht durch, das ist alles so gekritzelt
Naja, dieses Kreuz ist noch aufgelötet, den P-P-Poti nehm ich ja wieder.
Muss also noch heiß an den einen mittleren und Masse an den anderen, richtig?
Woher weiß ich denn nur, welcher heiß und welcher Masse ist.
Prinzipiell haben die ja ein dickes Kabel (bei mir schwarz=Bridge, rot=Neck), wo nochmal ein dünneres rauskommt...
Ich glaub dann ist es irgendwie einfacher, wenn man das schonmal weiß
Ich tippe mal, das kleine Kabel, was "rausguckt" ist heiß und das dickere ("geflechtähnliche") ist Masse.
