Frage zum Distortion-Effekt

[sachs44]

hallo

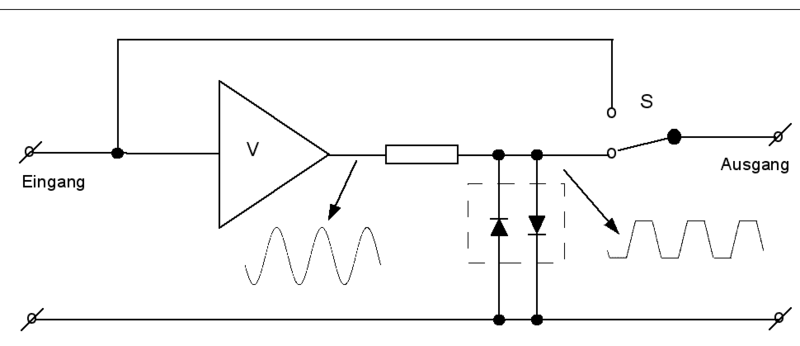

ich habe eine Frage zum Distortion Effekt, bzw zu dem entsprechenden Schaltbild. Kann mir evtl jemand erklären was die 2 entgegengesetzt geschalteten Dioden elektrotechnisch bewirken bzw. wie sie das Signal verändern damit es so aussieht wie dargestellt?
vielen dank
christian



[eBill]

Wenn nach dem Widerstand etwa 0,7V erreicht werden, beginnen die beiden (Silizium-) Dioden zu leiten, weil die bauelement-typische Flußspannung (auch Schwellspannung/Diffusionsspannung) erreicht wurde (UF bei "Durchlassbereich" in diesem Bild), siehe hier und hier. Dadurch werden alle Signale "gekappt"/in der Amplitude begrenzt, was zu starken Verzerrungen (mit hohem Oberwellenanteil) führt - dies entspricht einem stark übersteuertem Verstärker.

Es werden zwei Dioden antiparallel geschaltet, damit die Verzerrungen bei positiver und negativer Halbwelle des Audiosignals auftreten. Germanium- und Schottky-Dioden würden anders bzw. eher verzerren.


eBill



[elkulk]

Hallo,

hier noch ergänzend einige weitere Varianten und Methoden, Verzerrungen zu erzeugen:

http://www.muzique.com/lab/zenmos.htm
http://www.muzique.com/lab/sat.htm
http://www.muzique.com/lab/warp.htm
http://www.muzique.com/lab/sat2.htm

Gruß und viel Spaß beim (endlosen) Ausprobieren
Ulrich
