Hallo zusammen.

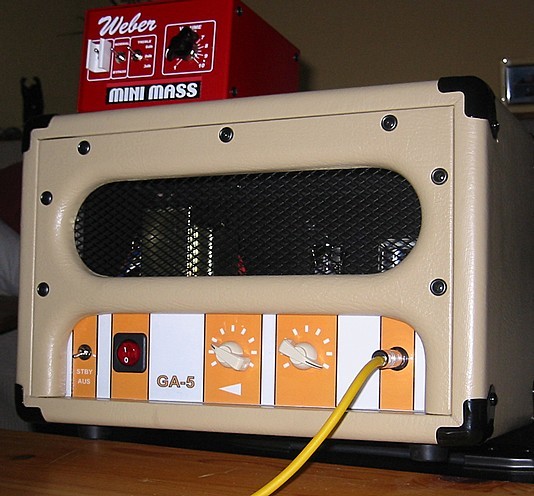

Mein GA5H. Irgendwie erinnerte er mich ja etwas an so ein Gerät das 1955 bei meinem Kinderarzt rumstand.
Ungut. Auch war mir das Bedienfeld
a) zu kopflastig
b) als Frontplattendesign insgesamt ohne jede klare Linie.
Ausgerechnet der Teil des Gehäuses, der optisch was hermachte befand sich aber auf der Rückseite. Der Grill. Jau, da könnte man doch . . .

Was lag also näher als
a) das Vorne mit dem Hinten und
b) das Oben mit dem Unten zu tauschen.
Abgesehen von der rein optischen Wirkung ist der Effekt auch folgender:
Wärme steigt nach oben.
Jetzt heizen die Röhren nicht mehr die Bodenplatte auf was der Lebensdauer der Bauteile sicher gut tut.

- Das Innere wurde erstmal vom Kabelsalat befreit.
- Mit einem AÜ Hammond 125CSE aufgewertet.
- Neue Röhren

1. Hochspannung auf sicheres Level senken
2. Zusatzfilterung gegen Brummen
3. Hochspannungssicherung
4. Klangregelung mit Brownface-Clean American getrimmt.
5. Potis gegen bessere
5. Eingangsimpedanz auf 1 M Ohm erhöhen
6. Widerstände gegen welche mit geringerer Toleranz Metallfilm getauscht
7. Standby-Schalter einbauen
8. Neue Frontplatte

Merkwürdigerweise hat alles auf Anhieb funktioniert.
Komisch, so kenn´ich mich eigentlich garnicht
Wenn´s auf Anhieb klappt liegt der Fehler tiefer
Na ich hoffe nicht.

Hoffentlich gefällt er euch

Gruß
bonito369



[C.Santana]

@bonito369
das ist ja mal ne super Idee!! Und perfekt umgesetzt noch dazu.

Was mich noch interessiert, was meinst Du mit:

1. Hochspannung auf sicheres Level senken?
2. Zusatzfilterung gegen Brummen?
3. Hochspannungssicherung?

Bzw. wie hast Du das gemacht und warum?



[guitardoc]

Einen Standby-Schalter wollte ich auch mal noch einbauen, aber mir fehlt der Schaltplan dazu. Kann den mal noch jemand posten? Danke!



[C.Santana]

Einen Standby-Schalter wollte ich auch mal noch einbauen, aber mir fehlt der Schaltplan dazu. Kann den mal noch jemand posten? Danke!

Ja, ich hätte auch interesse!!

@bonito369
Dein Umbau lässt mir ja keine Ruhe mehr.
-Was mich interessiert wäre, hast Du das Gehäuse komplett gedreht und den Tragegriff umgebaut?
-Hast Du die Frontplatte neu lackiert und wenn ja wie?
-Die Sicherungen an den Röhren, damit sie nicht rausfallen, hast Du die jetzt entfernt?
-Wo ist jetzt das schöne "Harley Benton" Schild?

Vielleicht hast Du ja noch ein paar Bilder für uns!!

Grüße



[chri-st]

gefällt mir! StandBy hätt ich auch Interesse ...



[Bierschinken]

Hallo,

Stand-By macht bei dem Amp einfach keinen Sinn, das lohnt nicht.
Filterung des Netzteil eröhen hilft gegen evt. Brummen.
Sicherung für Hv, einfach eine Sicherung hinter den ersten Ladeelko oder hinter den Gleichrichter, je nachdem wo der Anodenabgriff sitzt, der sollte mit abgesichert werden.

Wer aber nicht weiss wie das geht, der soll bitte die Finger davon lassen, da hier drastisch in das Konzept eingegriffen wird und man einfach wissen muss was man da tut.

Grüße,
Schinkn



[bonito369]

Ja schön daß das Anklang findet.
Freu freu . .

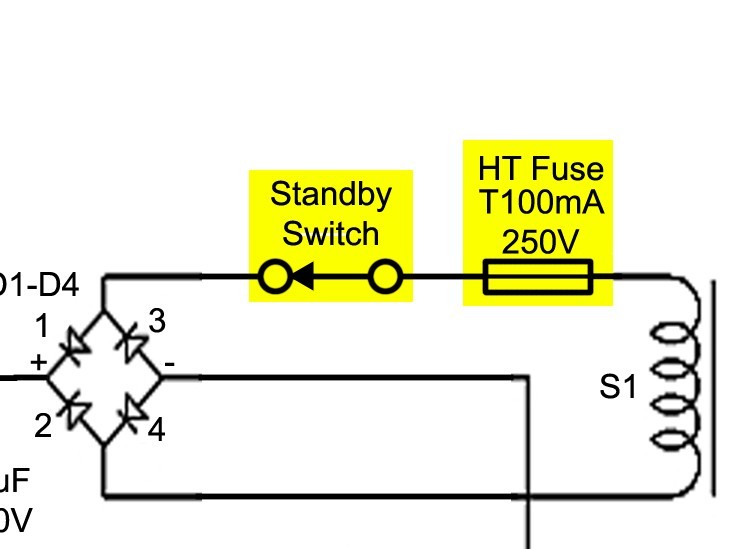

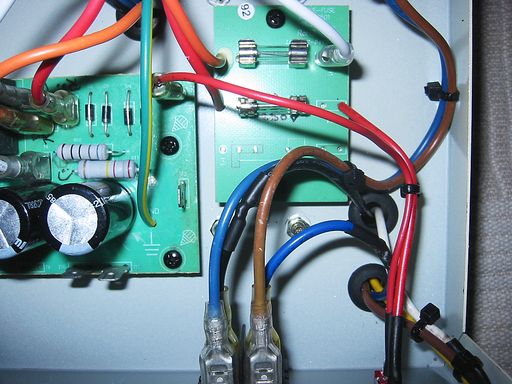

Der Standby ist leicht. Siehe Bild.
Einen der roten Drähte vom Trafo sekundärseitig trennen - zur Sicherung - zum Schalter - und dann wieder dahin wo er vorher gesteckt hat.
Der rote Draht kriegt also nur eine Umleitung über Si und Schalter.
===


Den Brumm reduzieren.
Laut übereinstimmender Aussagen im Netz wird dazu C6 und C9 getauscht gegen einen Elko 45 uF / 450 Volt.
Plus Minus beachten.
===

Die Röhren stehen jetzt aufrecht. Die Kappe bei der kleinen dient als Abschirmung und muß bleiben.
Das Federdings bei der EL84 kann auch weg. Aber warum?
===

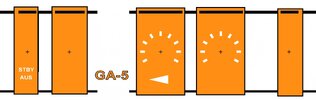

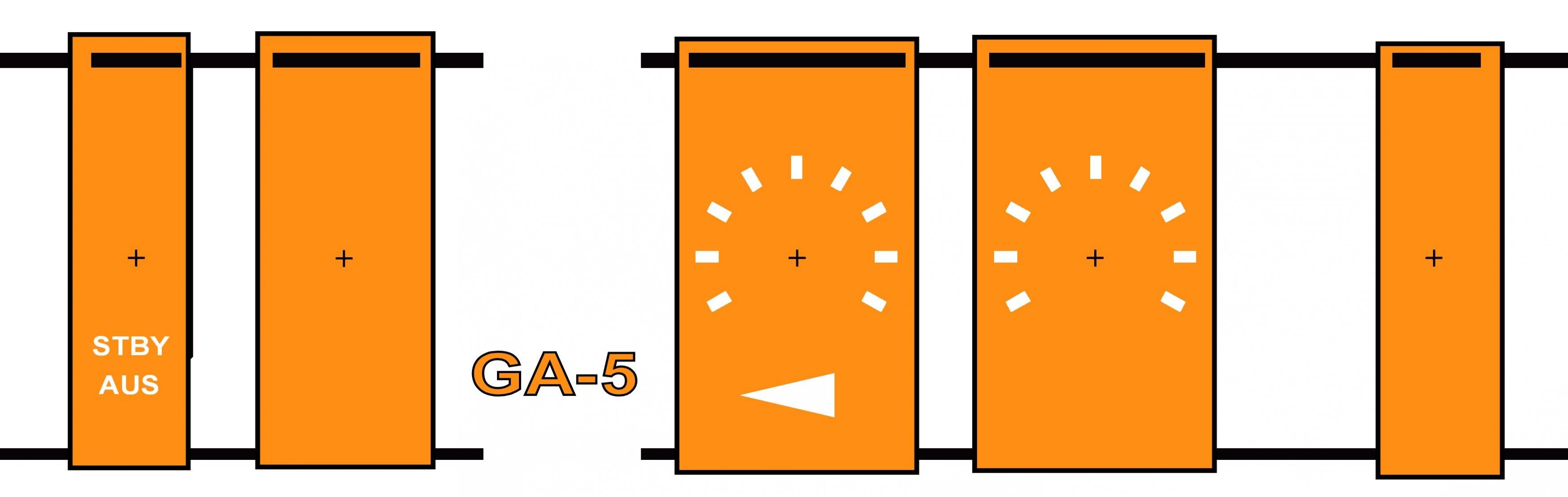

Die Frontplatte ist in einer Bildbearbeitung entstanden.
Mit doppelseitger Klebefolie dann mit Overheadfilm kaschiert worden.
Kriegt man im Künstlerbedarf.
Auf die alte Front das Ganze dann mit ordinärem Teppichklebeband gepappt.
Hält, ist billig , sieht aber teuer aus
===

Mit Hochspannungssicherung ist Anodenspannung gemeint. S. o.
===

Hochspannung auf sicheres Level.
Da habe ich mich an den Bausatz gehalten.
Alnicomagnet mods.
Der Nigel. Der zeigt seine Sachen auch auf Youtube.
DurchÄnderung eines Widerstandes R10 5 Watt auf 680 Ohm
sinkt die Spannung von ca 310 bis 320 Volt auf bei mir 290.
Dadurch reduziert sich auch die Anodenverlustleistung von mitunter 12-14 Watt (kritisch) auf gesündere etwas unter 12 Watt.
Frag mich nicht wieso.
Ist aber logisch. Dauernd Gas am Anschlag - nix gut für alles.
===

Das schöne Schild - tja - einfach weggelassen.
===

Bilder hab ich mir leider gelöscht. Problem mit XP .. grummel
Vielleicht mach ich nochmal neue.
===
>-Was mich interessiert wäre, hast Du das Gehäuse komplett gedreht und den Tragegriff umgebaut?<
Füße noch oben.
Die Schrauben fürs Chassis ebenfalls. Damit die schwarzen Abdeckungen wieder passen muß man mit 15 mm ein Loch auf halbe Tiefe bohren.
Griff ebensdo.
Der sieht von oben dann genauso aus wie früher.
Und wer schaut schon drunter?
Das ist sehr simpel.
====

Und zum Schluß.

Das Schild auf der Rückseite wo vor Hochspannung gewarnt wird sollte man unbedingt ernst nehmen.
Wer damit absolutes Neuland betritt sollte da besser die Finger von lassen oder mit sachkundiger Unterstützung eines Freundes zu Werke gehen.

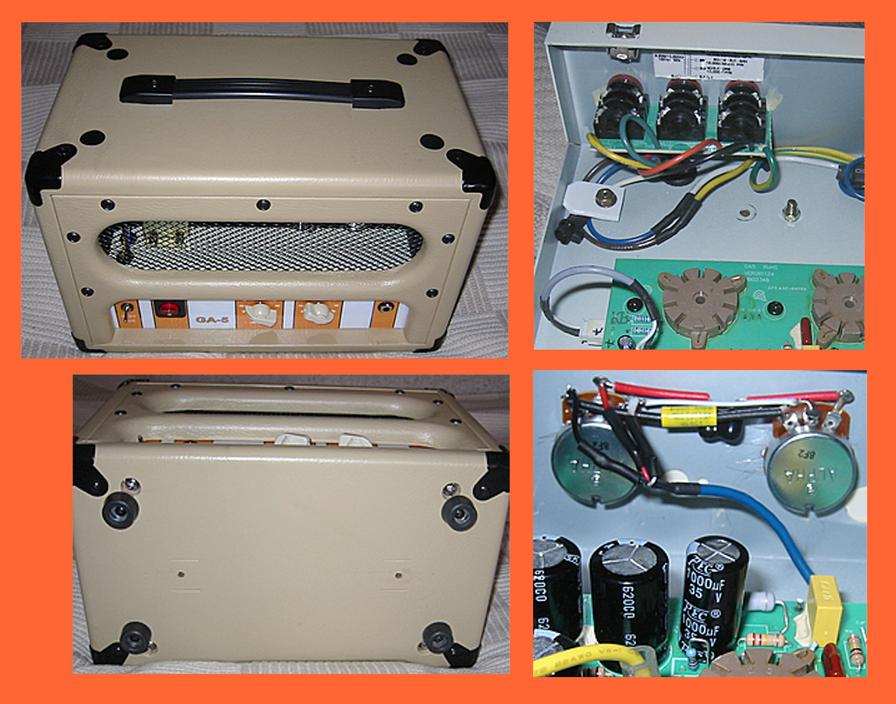

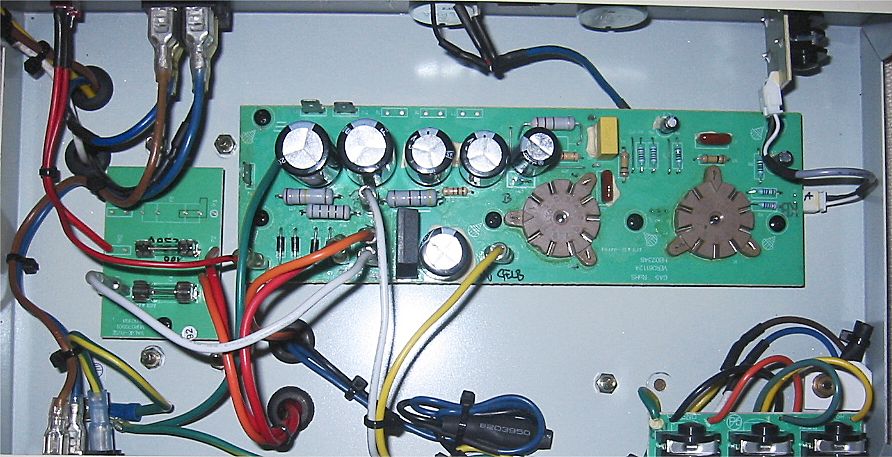

So und dann gerade nochmal auseinandergebaut und Bilder gemacht wie gewünscht
