Hallo.
Sorry für die sicher blöde Frage, aber ich habe einen Hi-Hat-Ständer gekauft und nun auch Becken bekommen, aber ich weiß nicht wie man das zusammenbaut.
Neben den auf den Fotos abgebildeten Teilen hat der Verkäufer noch eine lange Gewindestange dazugegeben, aber ich vermute mall die gehört gar nicht dazu - zumindest passt sie nicht in das Gewinde.
Wenn ich das Pedal trete geht in der Stange ein Rohr auf und ab. Dort kann ich eine Schraube reinschrauben. Aber wie geht es weiter?
Danke und freut mich wenn ich Eure Heiterkeit auslösen konnte.


Anhänge

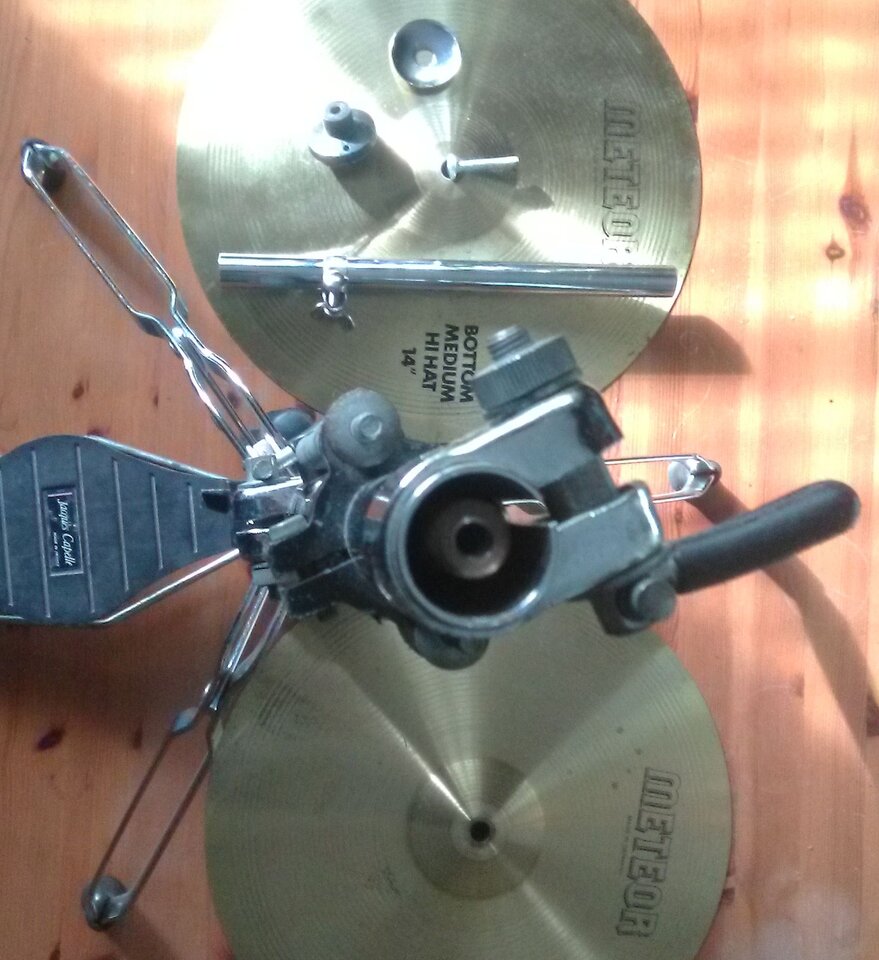

  • IMG_20221027_143747.jpg
    122,9 KB · Aufrufe: 170

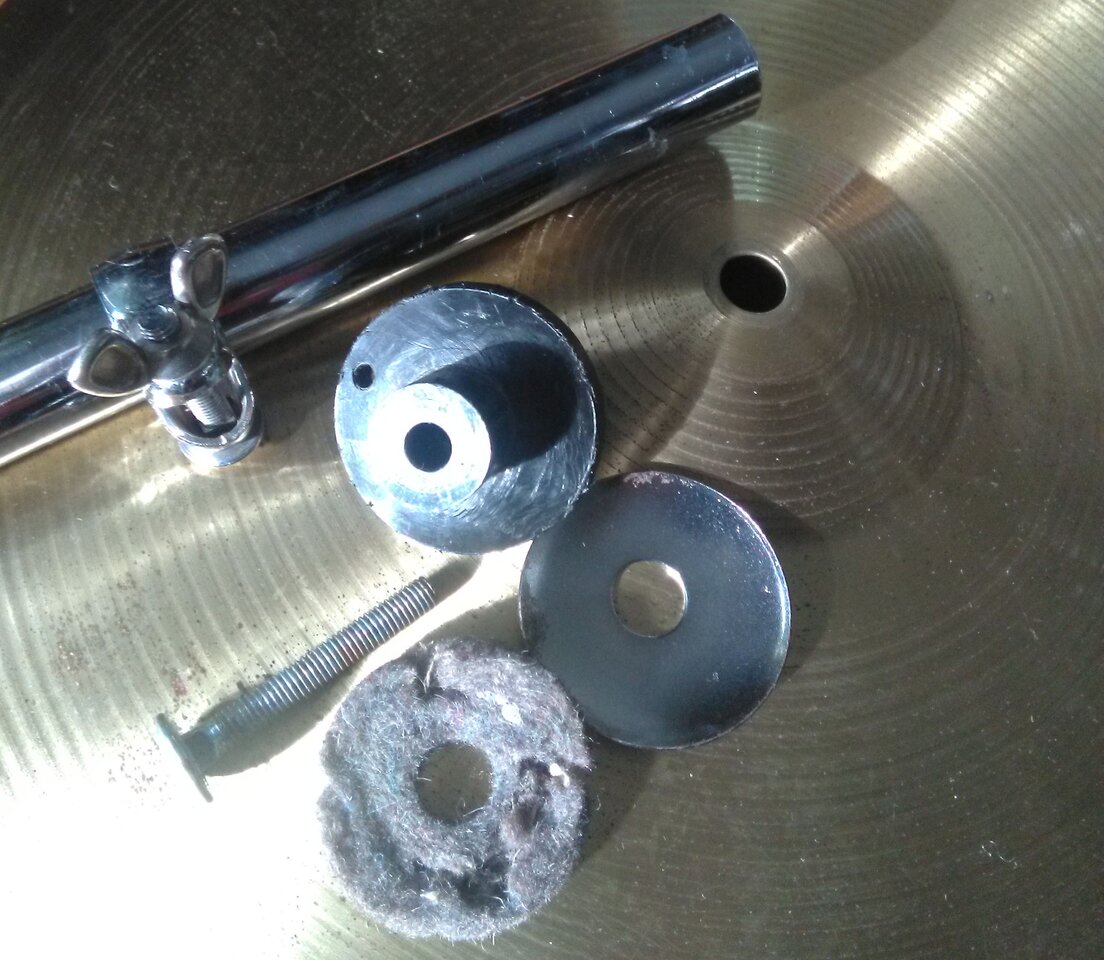

  • IMG_20221027_144043.jpg
    170,5 KB · Aufrufe: 131
ThaInsane88
ThaInsane88
Registrierter Benutzer
Zuletzt hier
28.01.23
Registriert
04.08.09
Beiträge
2.690
Kekse
5.836
Ort
Heinsberg
wer lesen kann ist klar im Vorteil…. Korrektur…. Die lange Stange in das Gewinde Schrauben, dann das Rohr ins Unterteil, das schwarze Plastikding drüber. Bottom Becken auf das Plastikteil, und dann das Top Becken zusammen mit der klemme oben drauf.

ThaInsane88
ThaInsane88
Registrierter Benutzer
Zuletzt hier
28.01.23
Registriert
04.08.09
Beiträge
2.690
Kekse
5.836
Ort
Heinsberg
Mir fällt gerade beim nochmal drüber schauen etwas auf:

https://www.thomann.de/de/gibraltar_sc_4420_hi_hat_clutch.htm ist sowas dabei? So eine sehe ich nicht auf den Bildern.

Und ich sehe, dass ich den Eingangspost immer noch nicht richtig gelesen habe... Entschuldige.

Wennd ie Gewindestange nicht passt, ist das schlecht. Das ist nämlich die Hi-Hat Stange, die benötigt wird, um das Top Becken über das Pedal schließen zu können. Ohne kannst du nicht einmal eine geschlossene Hi-Hat aufbauen. Die beigefügte Schraube macht mich ebenfalls stutzig. Ich verstehe nicht, wofür genau die sein soll. Mir kommt es schon fast so vor, als hätte der Vorbesitzer die Hi-Hat nicht als Main-Hat verwendet oder einfach nur Schrott loswerden wollen (ich nehme zumindest aufgrund des Designs an, dass es Gebrauchtware ist).

W
webazubi
Registrierter Benutzer
Zuletzt hier
27.01.23
Registriert
21.09.15
Beiträge
73
Kekse
21
Hallo. Danke für die Antworten.
Die Schraube scheint mir tatsächlich eher von einem Holzmöbel zu stammen. Die Gewindestange ist 80 cm lang und hat einen Gewindedurchmesser von 8mm. Das Gewinde in dem Rohr ist aber nur ein 6-er.
Der "Clutch" ist nicht dabei, aber ich sehe, dass auch der auf eine 8-er Gewindestange soll. Von daher wäre es vielleicht möglich, dass die Stange doch irgendwie passt? Aber wo ran? Die ist ja größer als der gesamte Hi-Hat-Ständer. Vielleicht um den Ständer umzubauen zu einem normalen Becken?

Also meinst Du, wenn ich mir eine 6-er Gewindestange (wie lang) und einen Clutch mit 6-er Gewinde besorge könnte das funktionieren? Ich sehe auf die Schnelle nur diesen mit 6-er Gewinde:
https://www.thomann.de/de/gibraltar_hi_hat_double_drop_clutch.htm
Da gibt es doch sicher etwas günstigeres und einfacheres?

Und mal zum Prinzip gefragt: Das untere Becken ist fest und starr befestigt, während das obere bei Pedaltritt nach unten geht und auf das untere Becken trifft, richtig?

ThaInsane88
ThaInsane88
Registrierter Benutzer
Zuletzt hier
28.01.23
Registriert
04.08.09
Beiträge
2.690
Kekse
5.836
Ort
Heinsberg
Ich kenne diesen Spezifischen hi hat Ständer nicht. Ich müsste den selbst in der Hand haben um zu wissen, ob die Teile passen. Da kann ich leider nicht mehr zu sagen.

Gewindestange heißt hoffentlich nicht durchgängiges Gewinde!?

und Starr befestigt stimmt so nicht. Aber das Prinzip ist korrekt. Pedal nach unten = Top Becken bewegt sich.

Haensi
Haensi
Helpful & Friendly User
HFU
Zuletzt hier
28.01.23
Registriert
27.07.06
Beiträge
11.192
Kekse
16.770
Ort
Oberfranken
Sehe ich richtig, oder fehlt die Pull-rod (Zugstange)? Ohne die wird es schwierig, der Hihat irgendeine Funktion zu entlocken. ;)

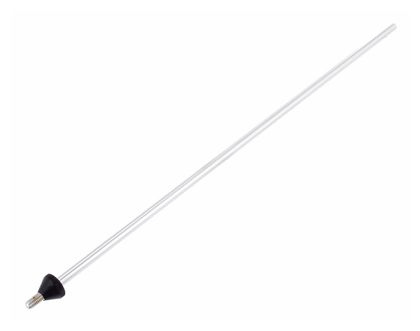

Tama HH905D3S Hi-Hat Rod short


Beim Kauf einer solchen darauf achten, welcher Hersteller: Tama und Mapex (und die meisten anderen Hersteller) haben 6mm Stangen, Pearl 7mm, Sonor hat (bzw. hatte) 8mm und so eine Hexagon.

Ebenfalls fehlt die Clutch, die das Topbecken an der Zugstange hält. Die kostet aber auch kein Vermögen. Es gibt zwar mittlerweile ausgetüftelte Teile mit Schnellverschluss und Pipapo (für 40 € und mehr), das muss aber nicht sein. Die einfachen für um die 10 € tun es auch.

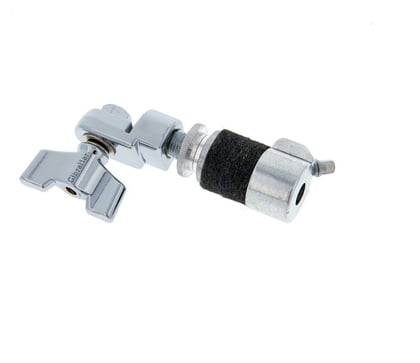

Gibraltar SC-4420 Hi-Hat Clutch

Ich würde allerdings noch 4 € mehr investieren. Bei der für 16 € ist die Klemmung besser.
Gibraltar SC-4420S Hi-Hat Clutch

Am Plastikteller, auf dem das Bottombecken aufliegt, fehlt die Schraube mit der du eine Schrägstellung einstellen kannst.
Sieht dann alles so aus:

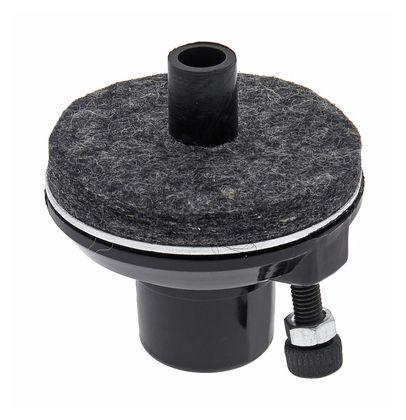

Gibraltar SC-4980J Hi-Hat Cymbal Seat

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: 2 Benutzer
W
WilliamBasie
Registrierter Benutzer
Zuletzt hier
28.01.23
Registriert
16.05.06
Beiträge
4.753
Kekse
15.657
Ort
Karlsruhe
...Sonor hat (bzw. hatte) 8mm und so eine Hexagon...
Selbst die Signature hatte nur M6, der Skt-Stab hat auch nur eine Schlüsselweite von 6mm - sonst würden die handelsüblichen Clutches nicht passen.

Haensi
Haensi
Helpful & Friendly User
HFU
Zuletzt hier
28.01.23
Registriert
27.07.06
Beiträge
11.192
Kekse
16.770
Ort
Oberfranken
Dann hab ich mich geirrt. Aber so eine eckige gab es doch, oder?

Sehe ich da richtig, Capelle? Gibt es diese Firma noch? Die bauten in den 70er für Orange (ja den Gitarren-Amp Hersteller) Drumsets.


W
WilliamBasie
Registrierter Benutzer
Zuletzt hier
28.01.23
Registriert
16.05.06
Beiträge
4.753
Kekse
15.657
Ort
Karlsruhe
... Aber so eine eckige gab es doch, oder?...
nur die preiswerteren Serien (Rocker 2000, etc.) hatten runde Stangen, alles andere die sechseckigen
Zumindest vom alten SuperChampion bis Lite - davor und danach weiß ich es nicht.

joshabcdefuck96
joshabcdefuck96
Registrierter Benutzer
Zuletzt hier
04.12.22
Registriert
29.11.22
Beiträge
3
Kekse
0
Hey,
einfach die Schraube an der Stange befestigen. Dann kann es schon los gehen mit den GROOVES 🐸

Haensi
Haensi
Helpful & Friendly User
HFU
Zuletzt hier
28.01.23
Registriert
27.07.06
Beiträge
11.192
Kekse
16.770
Ort
Oberfranken
Hey,
einfach die Schraube an der Stange befestigen. Dann kann es schon los gehen mit den GROOVES
Welche Schraube und welche Stange?
Keine Ahnung für was die Schraube (Bild 2) gebraucht wird, für eine Hihat sicher nicht.

Ohne Zugstange und Clutch wird es bei einer Hihat-Maschine schwierig. Da kann nichts los gehen.
