Pedal-Guts - Innenansichten eines Pedals

[LP Hannes]

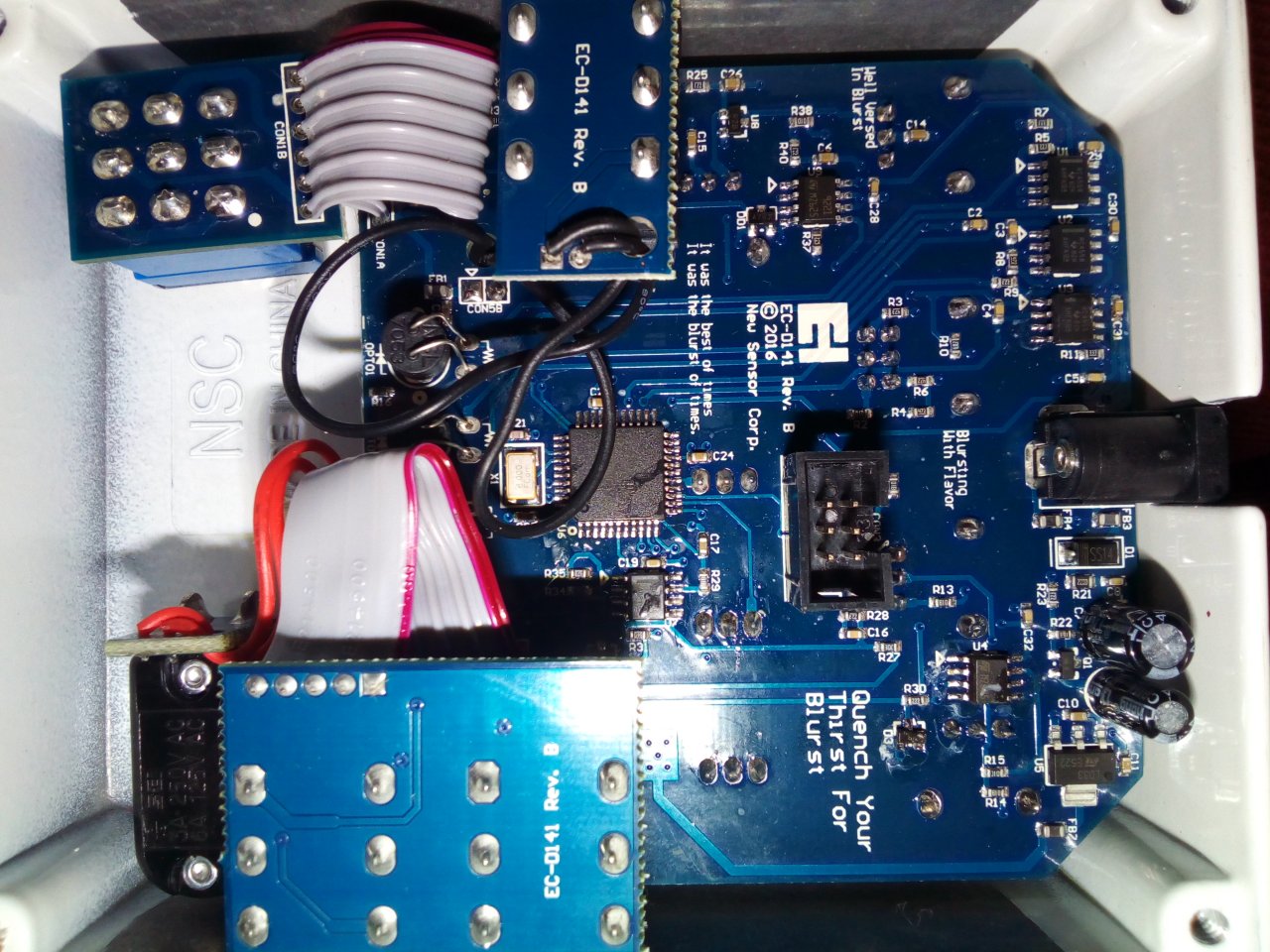

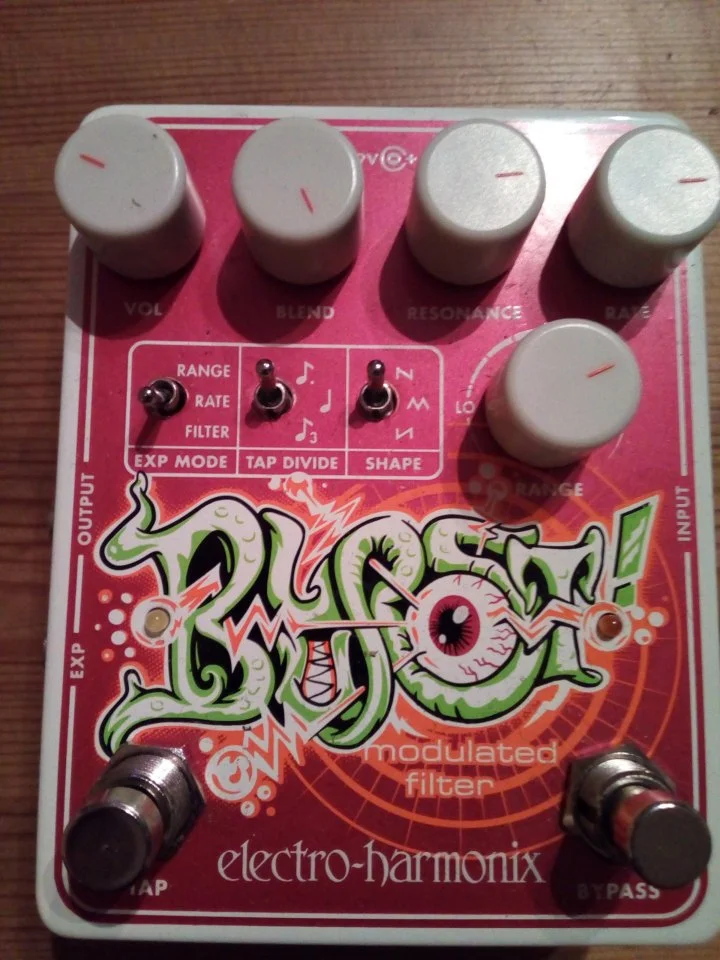

Electro Harmonix - Blurst

--- Beiträge wurden zusammengefasst ---

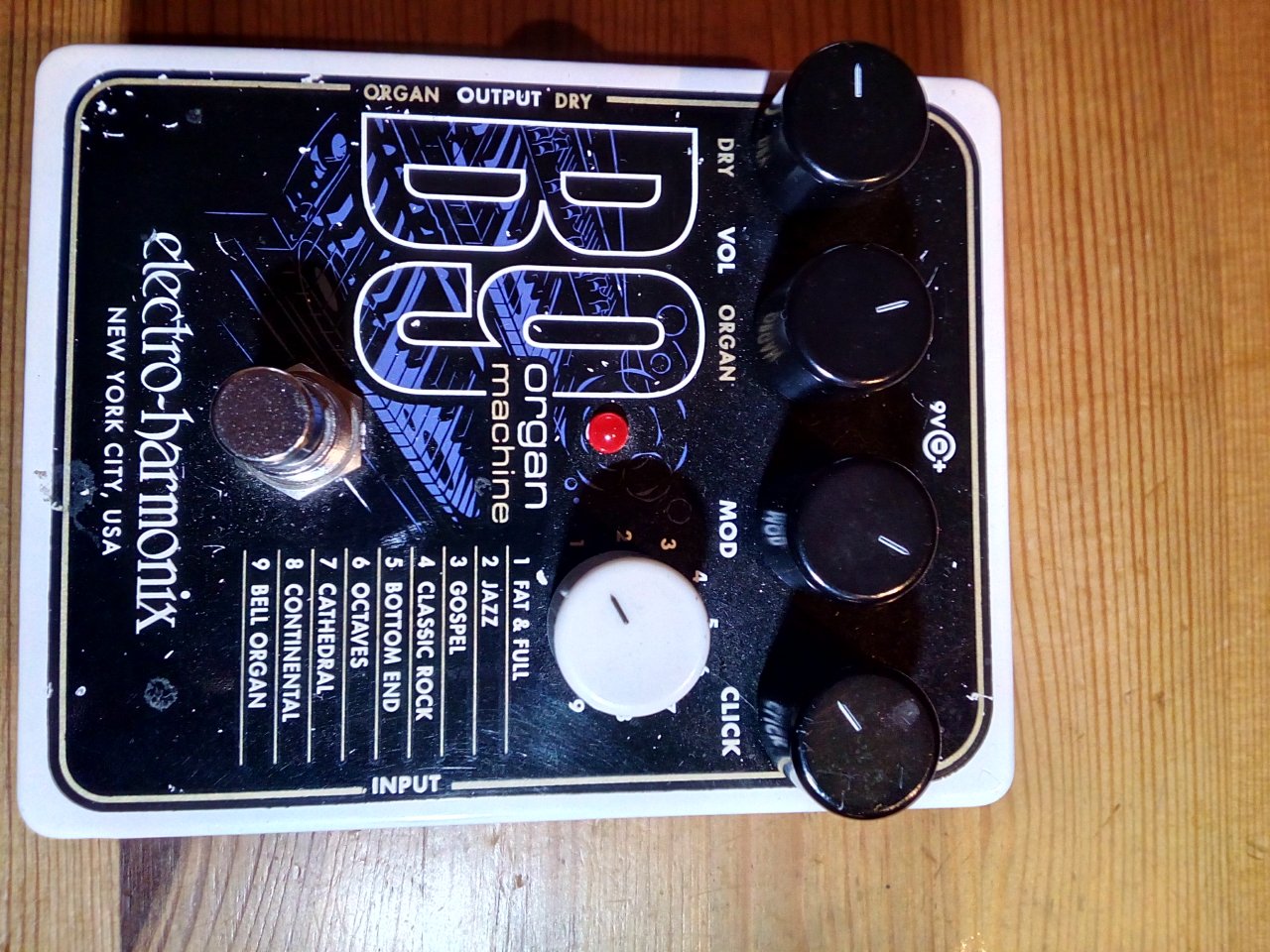

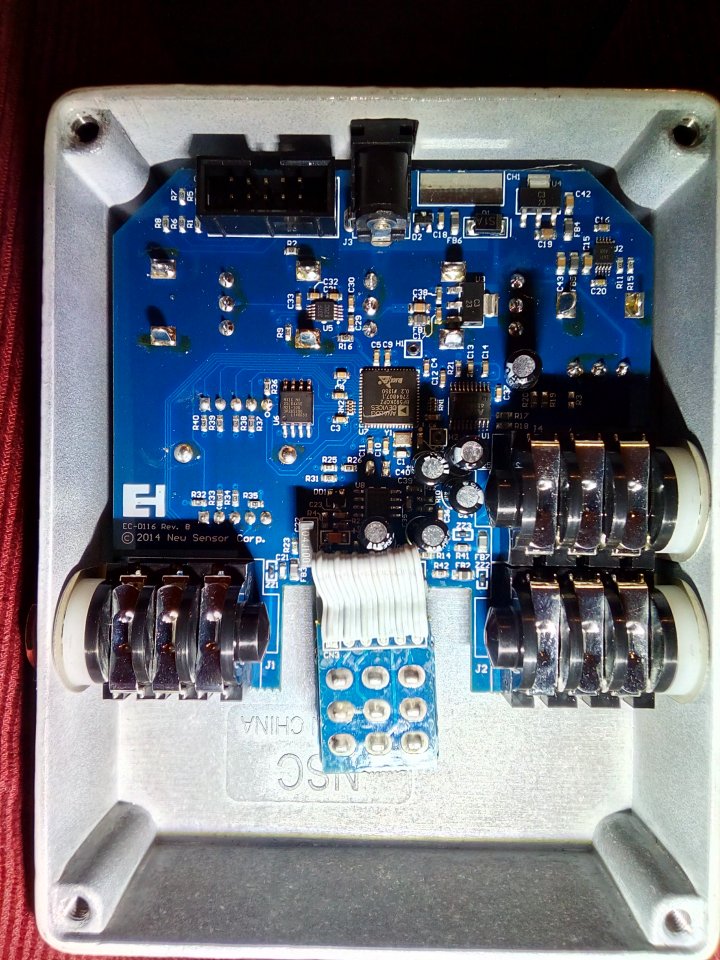

Electro Harmonix - B9

--- Beiträge wurden zusammengefasst ---

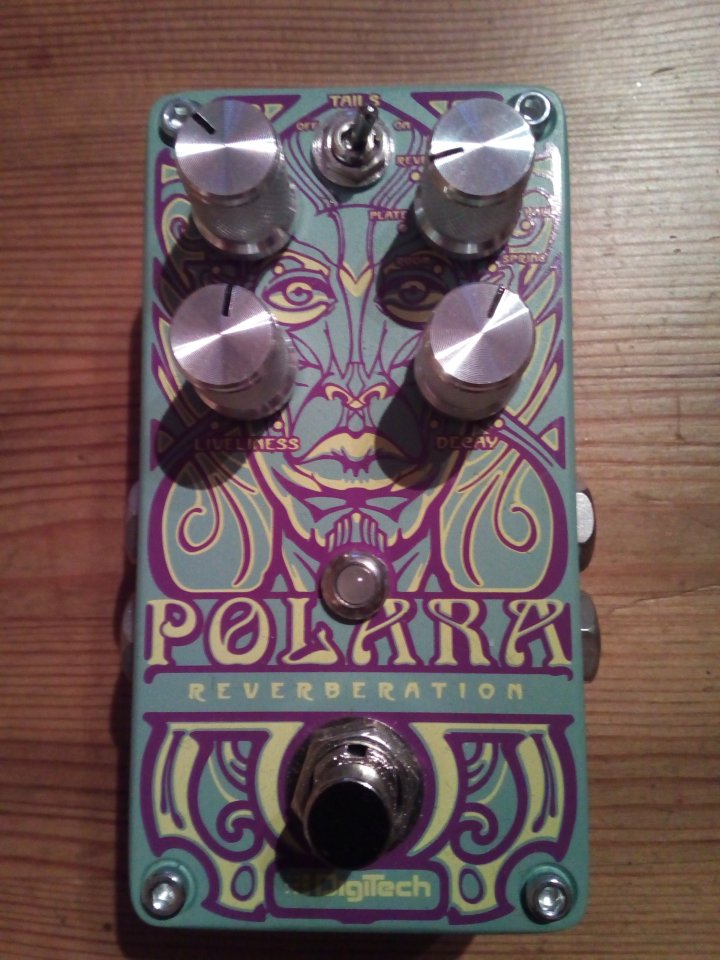

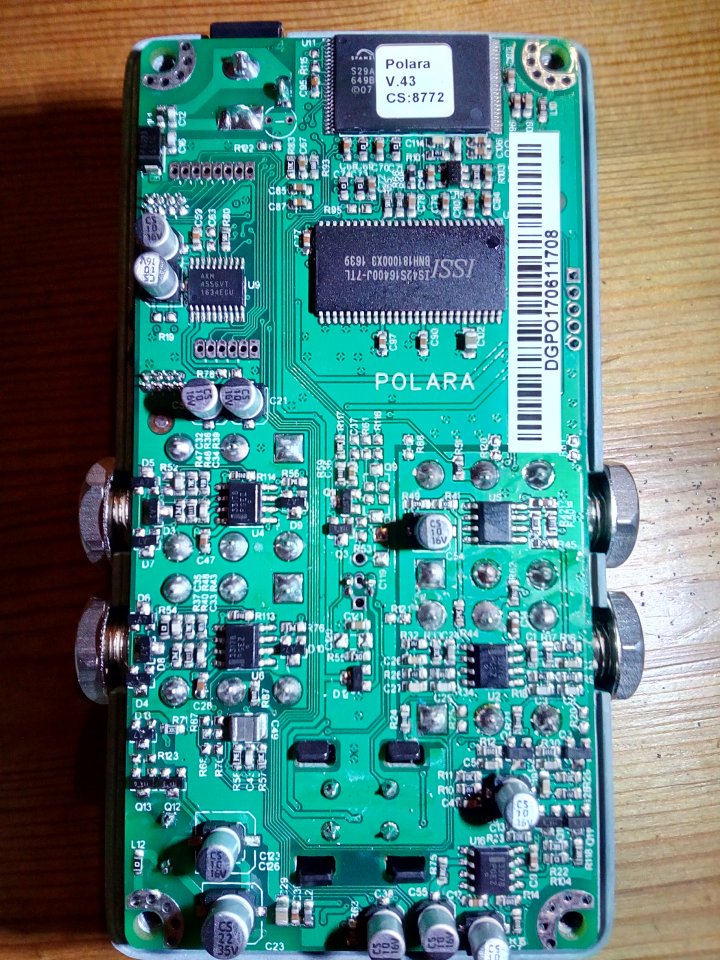

Digitech - Polara



[domnikl]

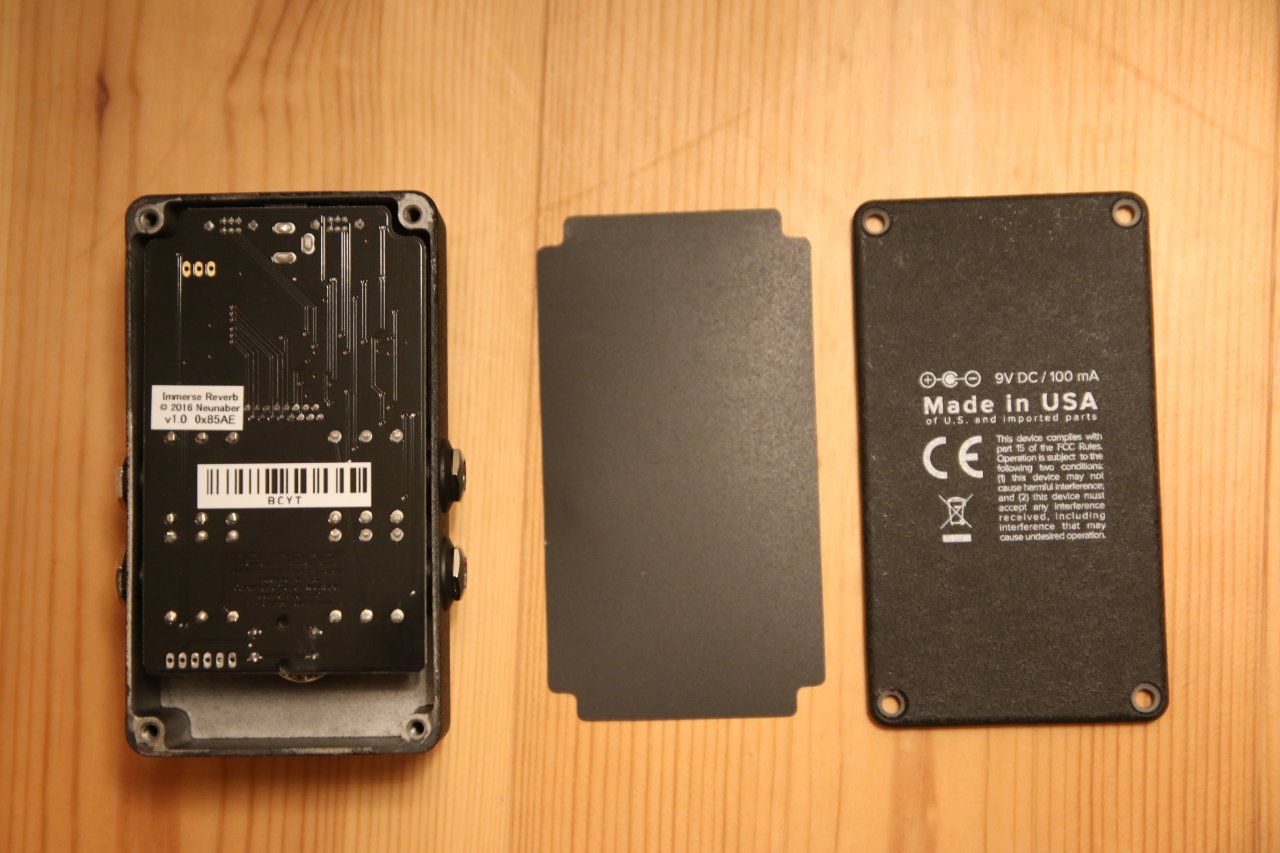

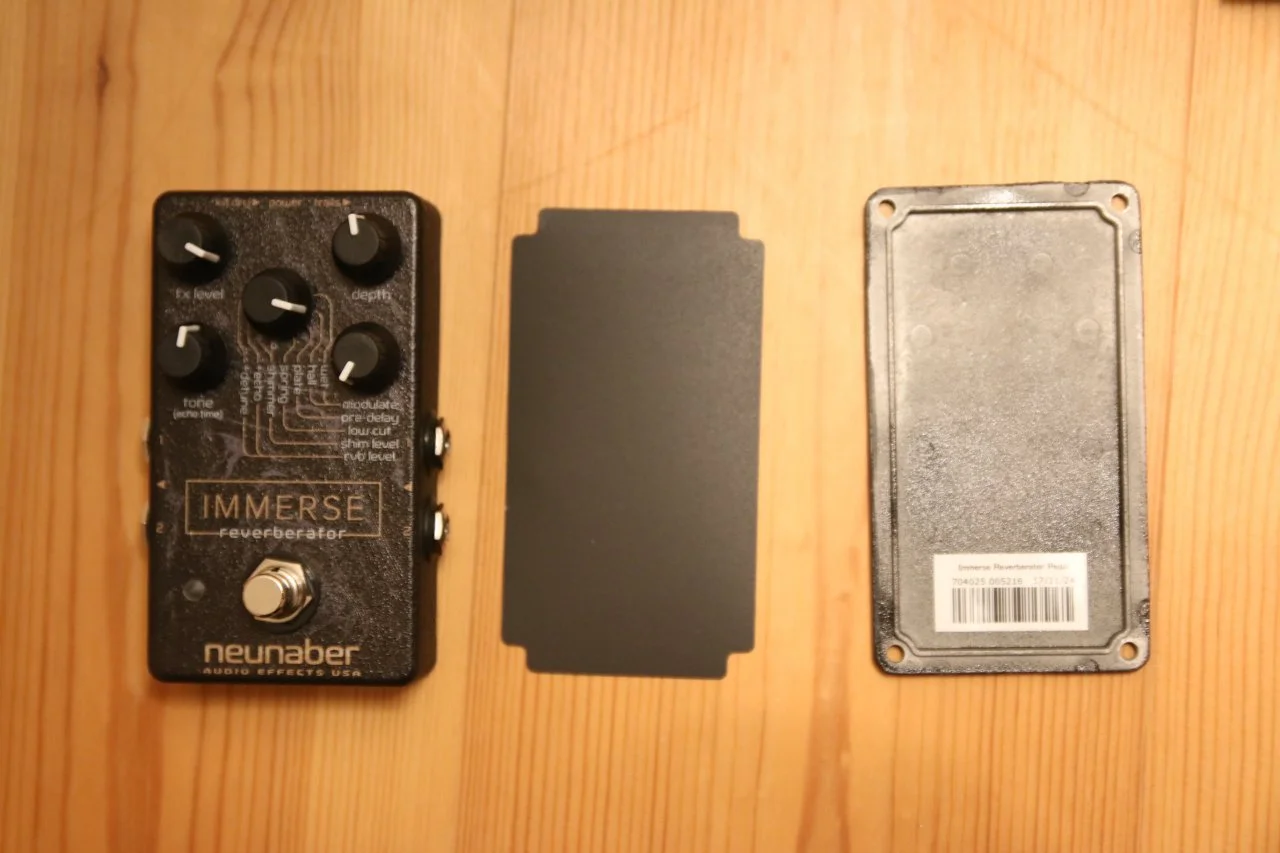

Neunaber Immerse Reverberator

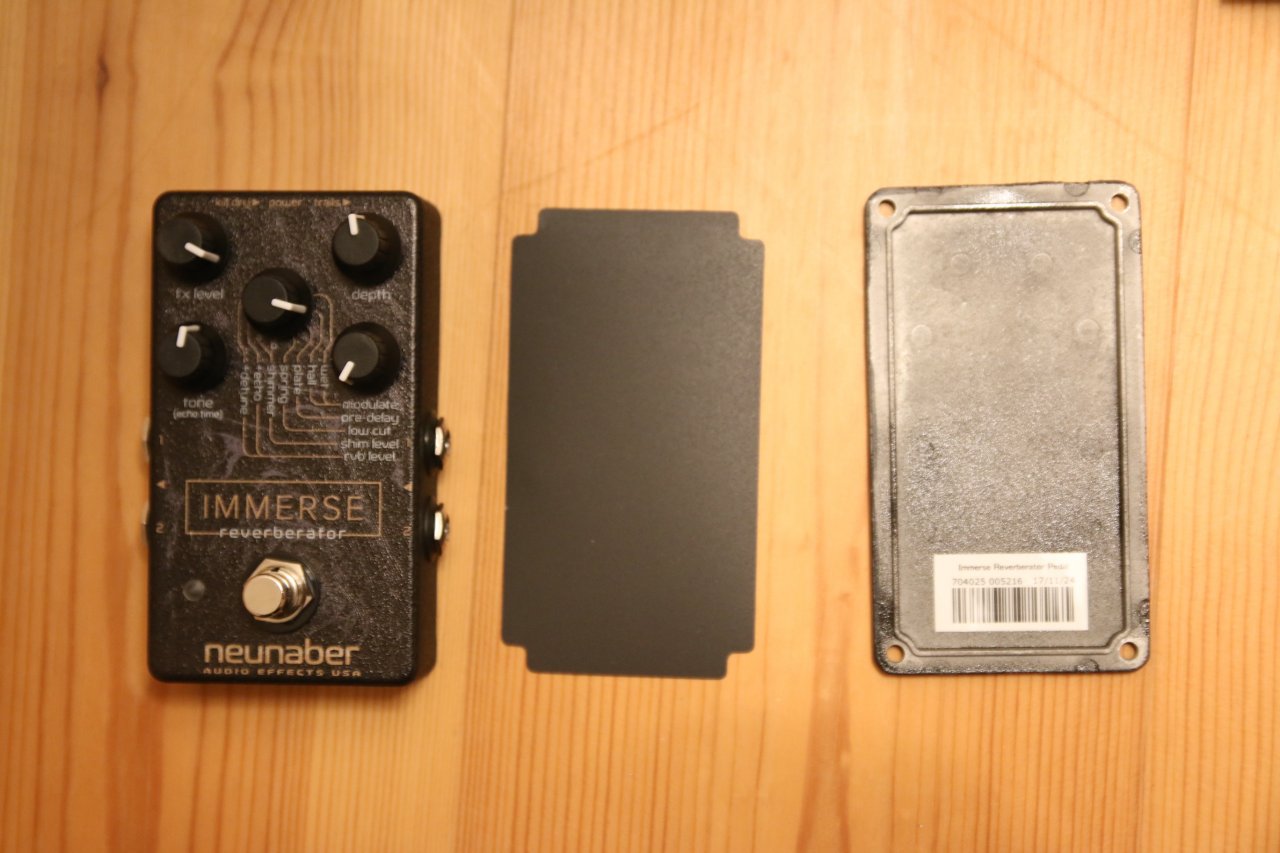

leider sieht man recht wenig im Innern 🙁 Das mittlere Teil lag wohl als Isolierung der Abdeckung dazwischen.



[escarbian]

Neunaber Immerse Reverberator

das Teil hat mich auch immer schon mal interessiert! Wie bist du mit dem Immerse zufrieden?



[domnikl]

Ich hab es noch nicht sehr lange, aber bis jetzt bin ich sehr zufrieden. Ich wollte ein Reverb hauptsächlich aber nicht ausschließlich für Ambient-Sounds und dafür ist es echt toll. Aber es ist auch kein One-Trick-Pony sondern sehr vielseitig. Das war dann auch der Grund, warum ich mich für das Immerse und gegen das Walrus Audio Descent entschieden hab.



[Gast 2521]

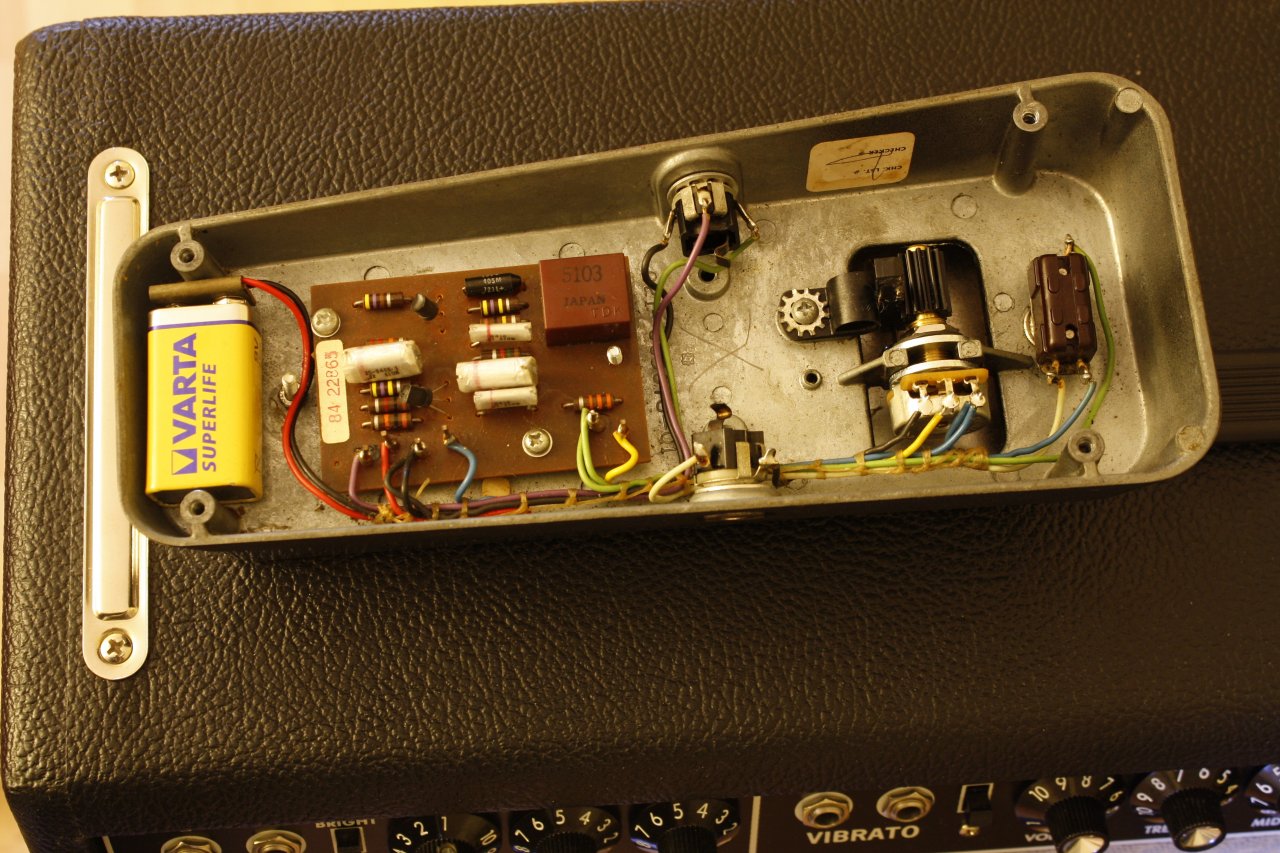

Ein Gutshot meines 70s Thomas Organ Vox V846 Wah



[LP Hannes]

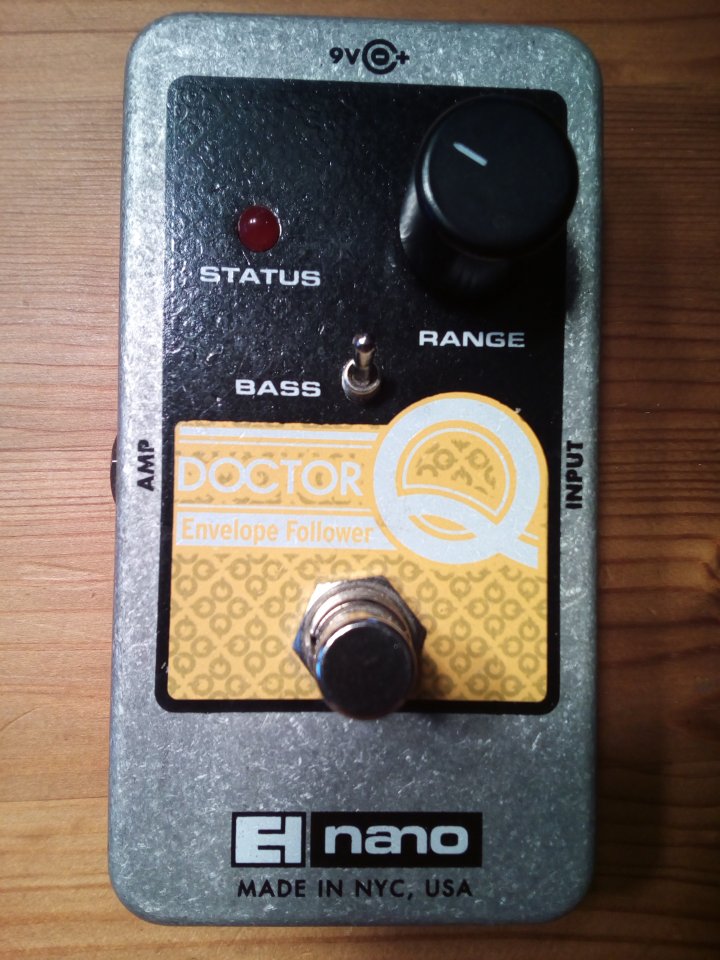

Electro Harmonix Dr. Q

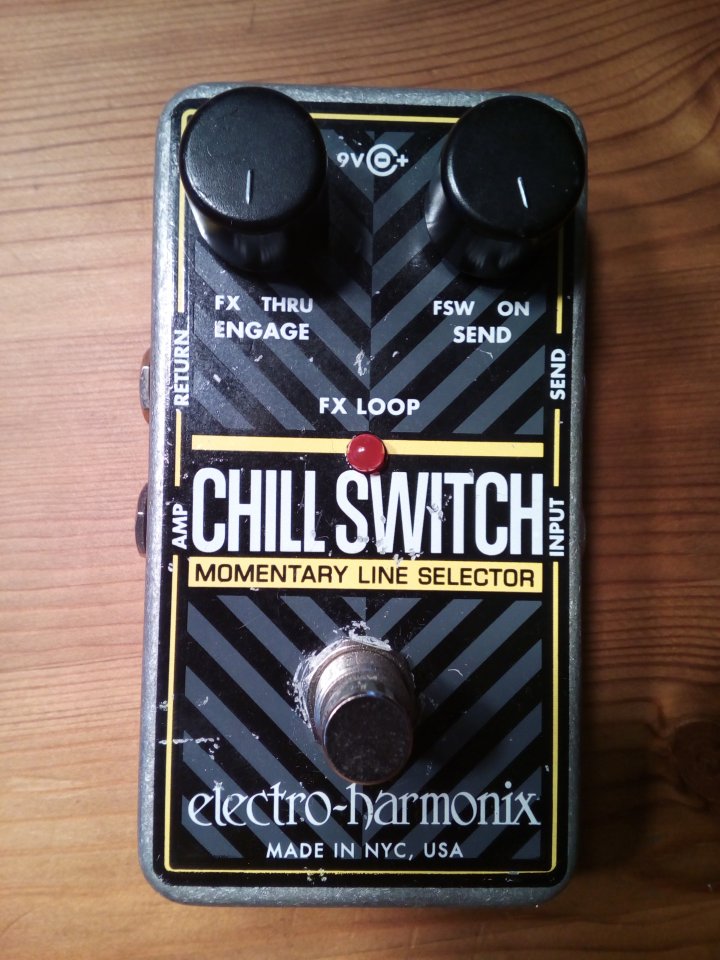

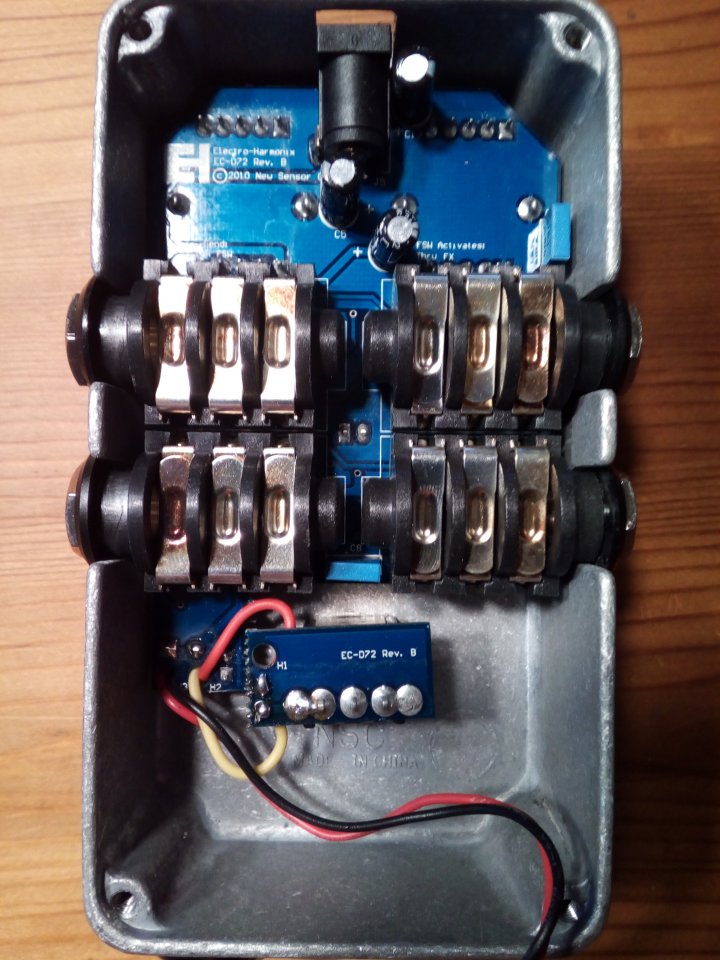

Electro Harmonix - Chill Switch

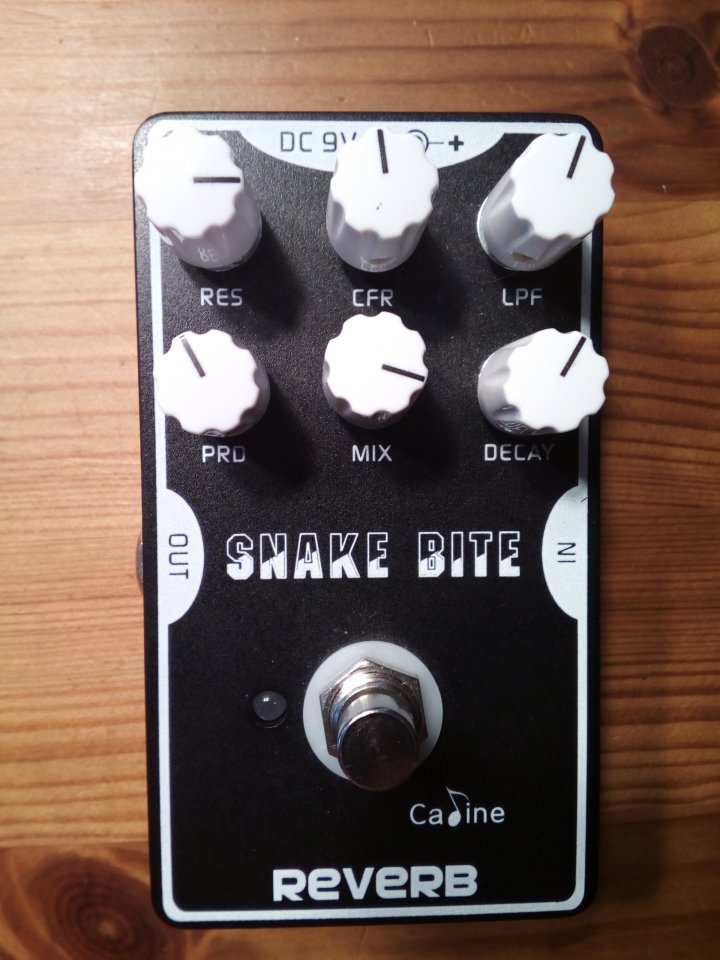

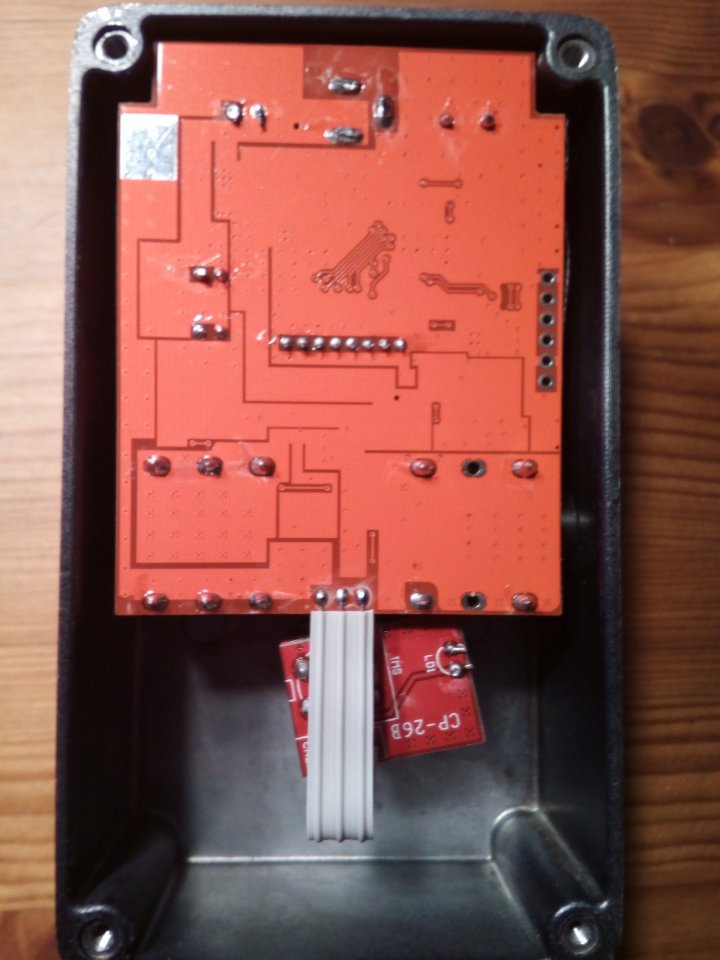

Caline CP-26 Reverb

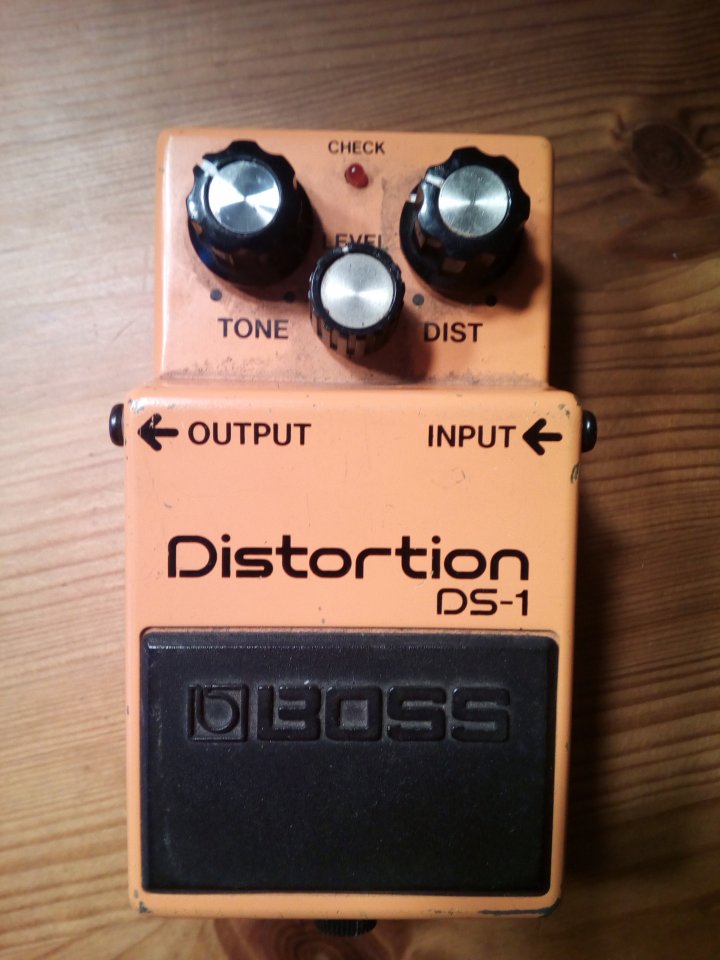

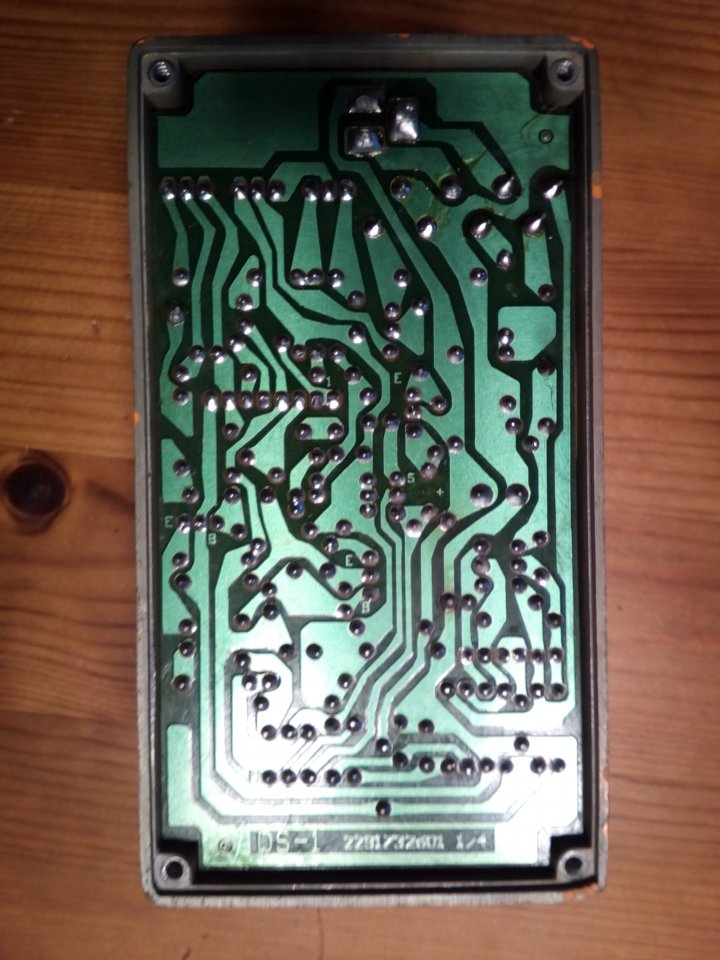

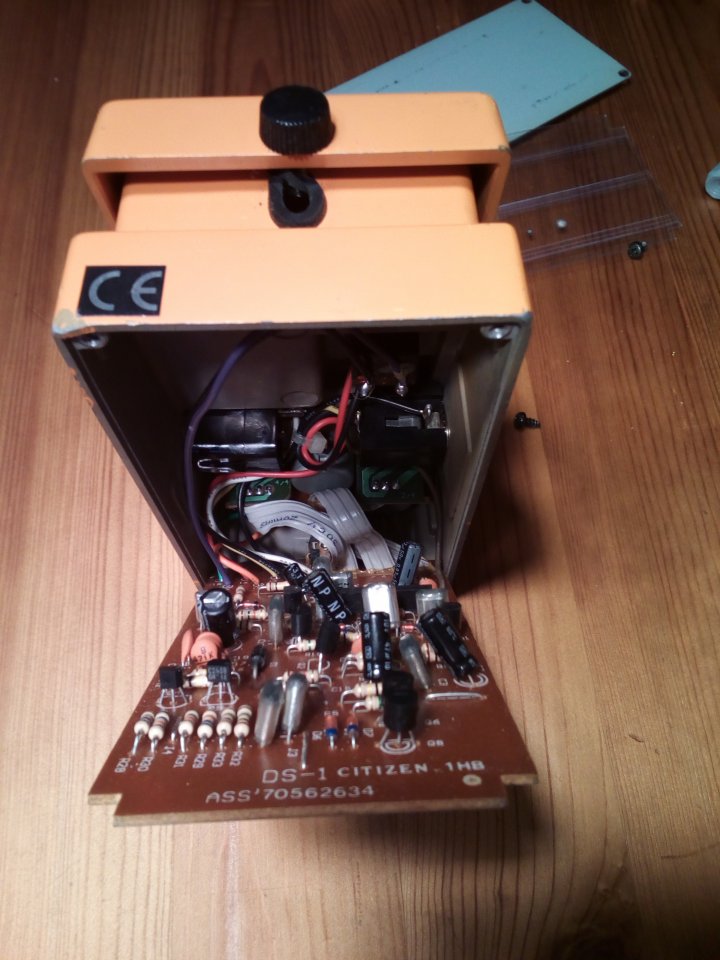

Boss - DS1

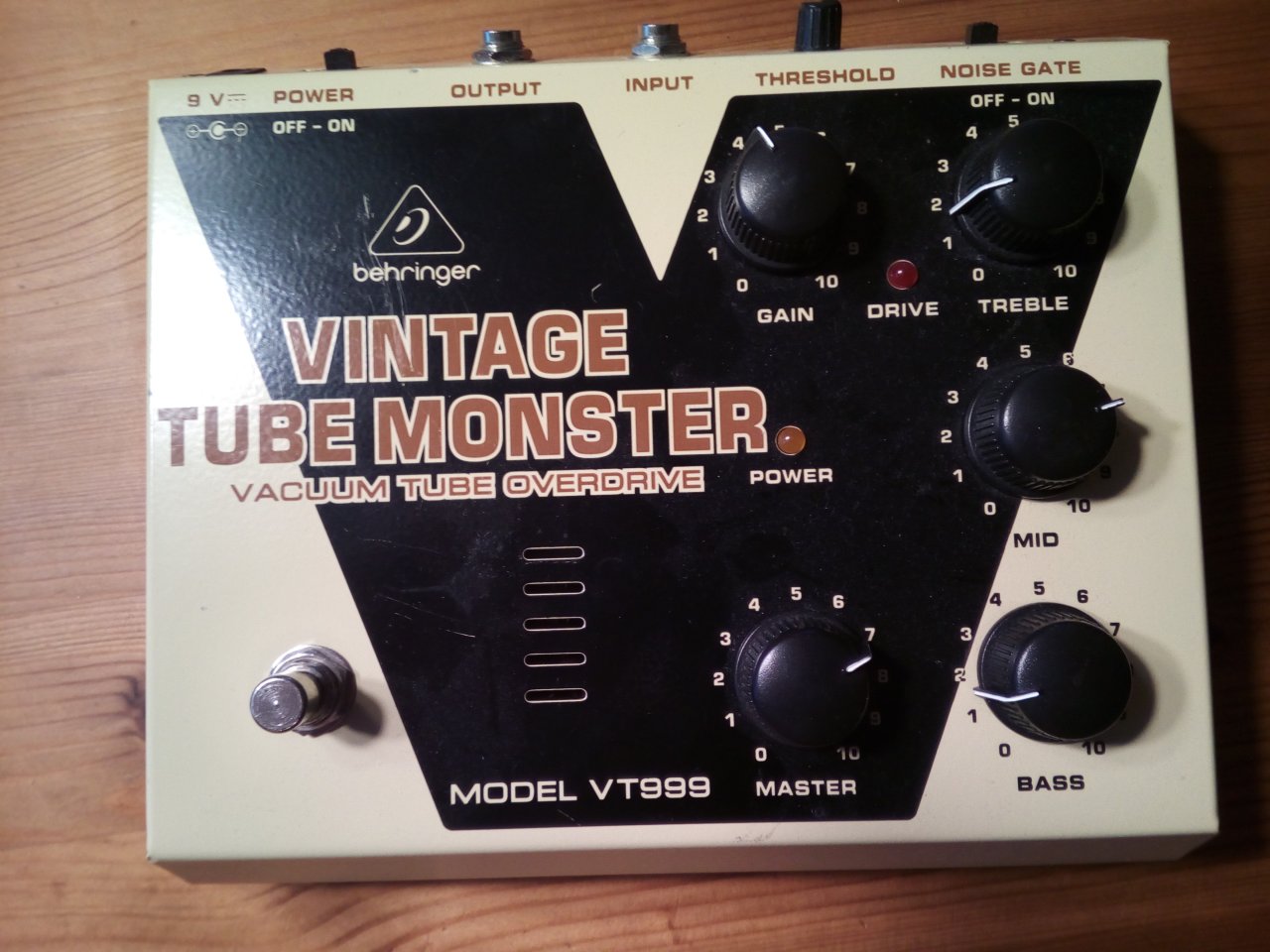

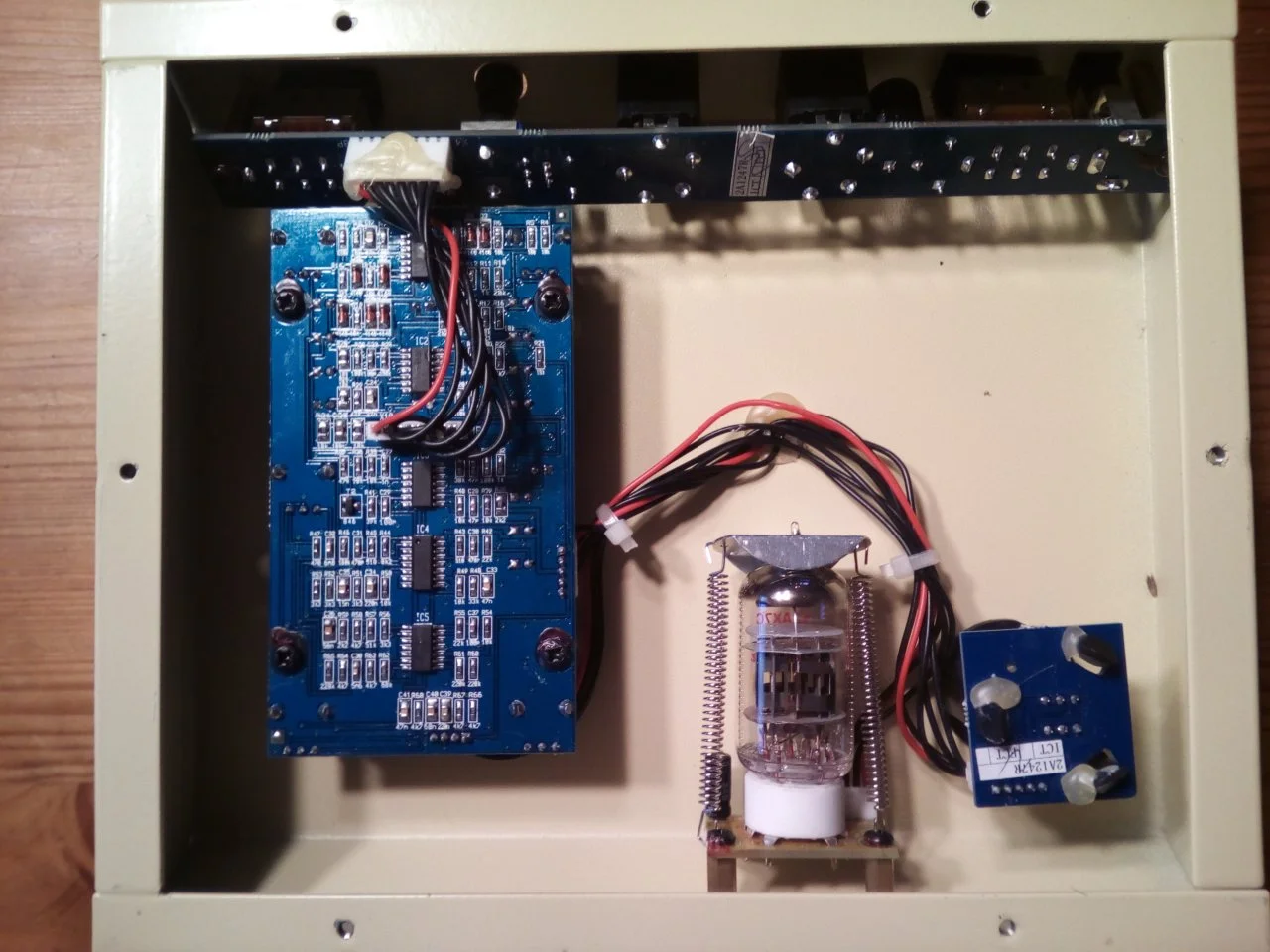

Behringer - Vintage Tube Monster (VT999)



[peter55]

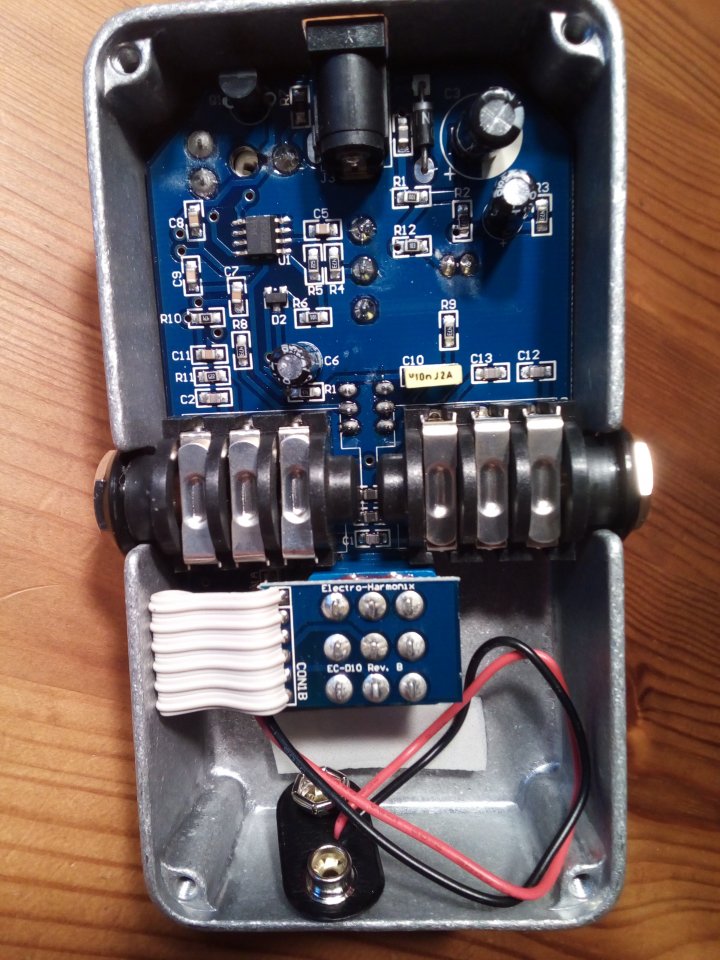

Electro Harmonix Dr. Q

So einen hatte ich in den 80ern auch mal ... hab ich dann einem Keyboarder verkauft, der damit sein E-Piano nach Synthie klingen liess

Heute mag ich das Autowah auch wieder und hab den Effekt neben meinem ME-70 auch sehr schön und mit weiteren Möglichkeiten im Strymon Mobius implementiert.



[LP Hannes]

Moin. Hab da noch was gefunden. Meine anderen Pedale befinden sich nicht mehr im Original-Zustand oder wurden bereits vorgestellt.

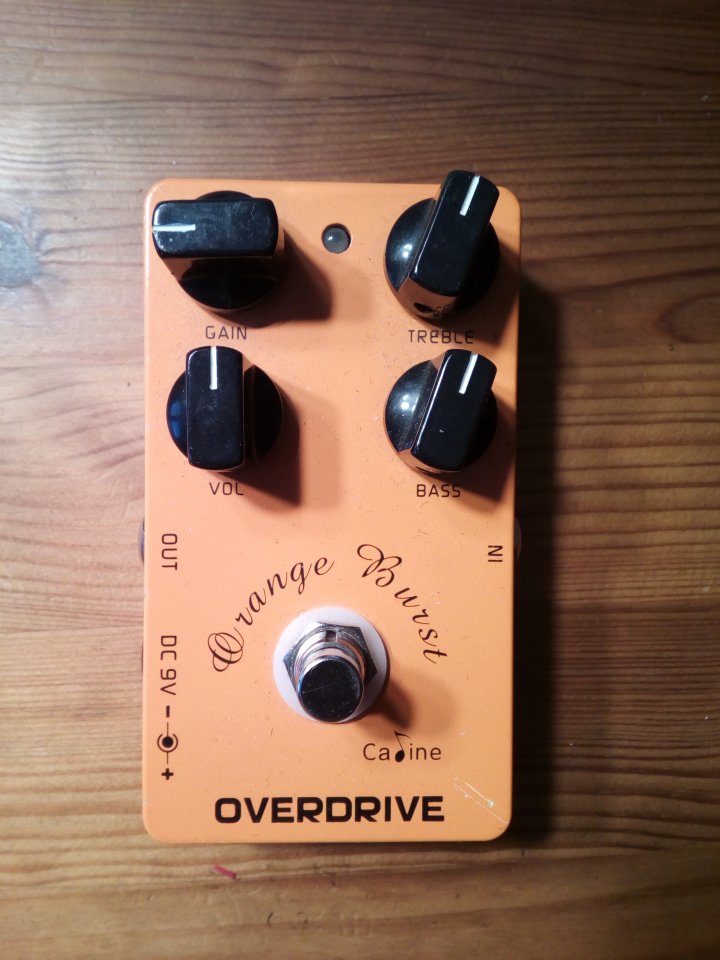

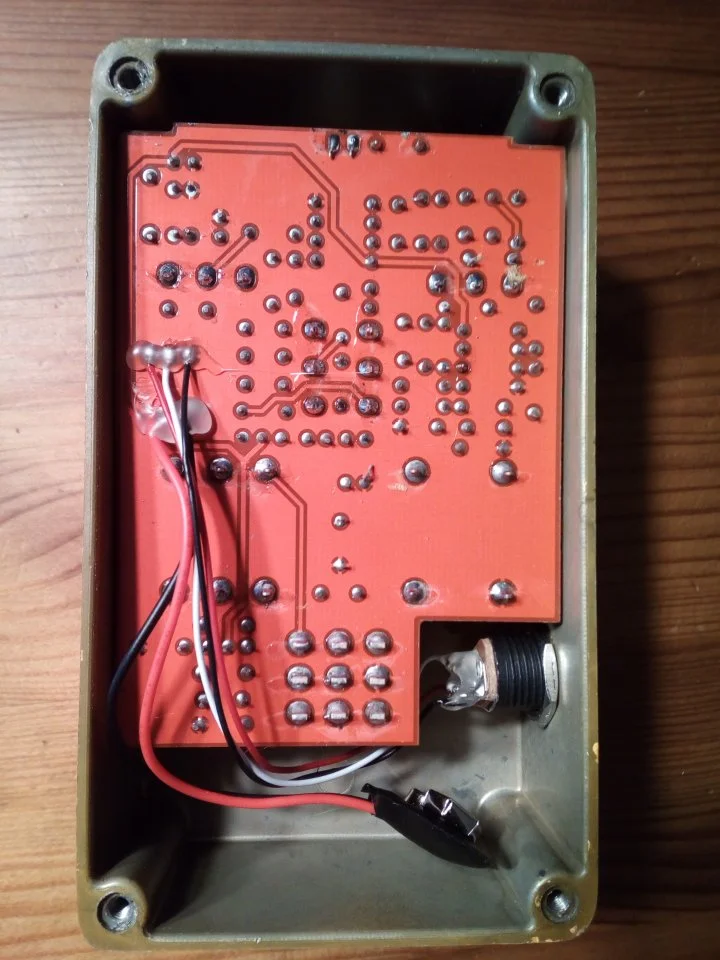

Caline - CP18 (Overdrive)

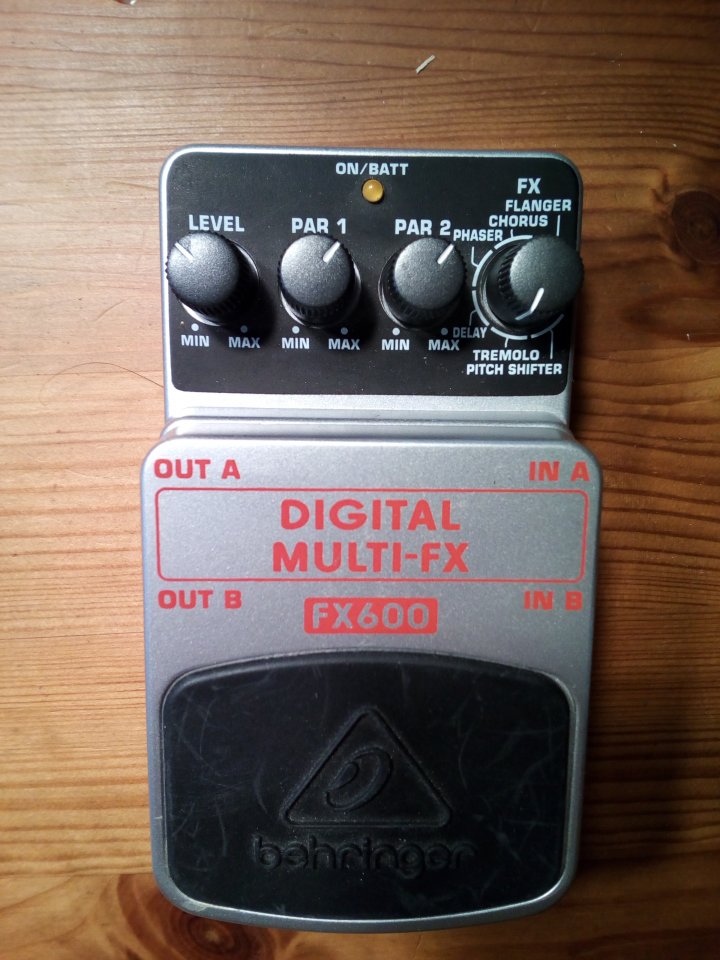

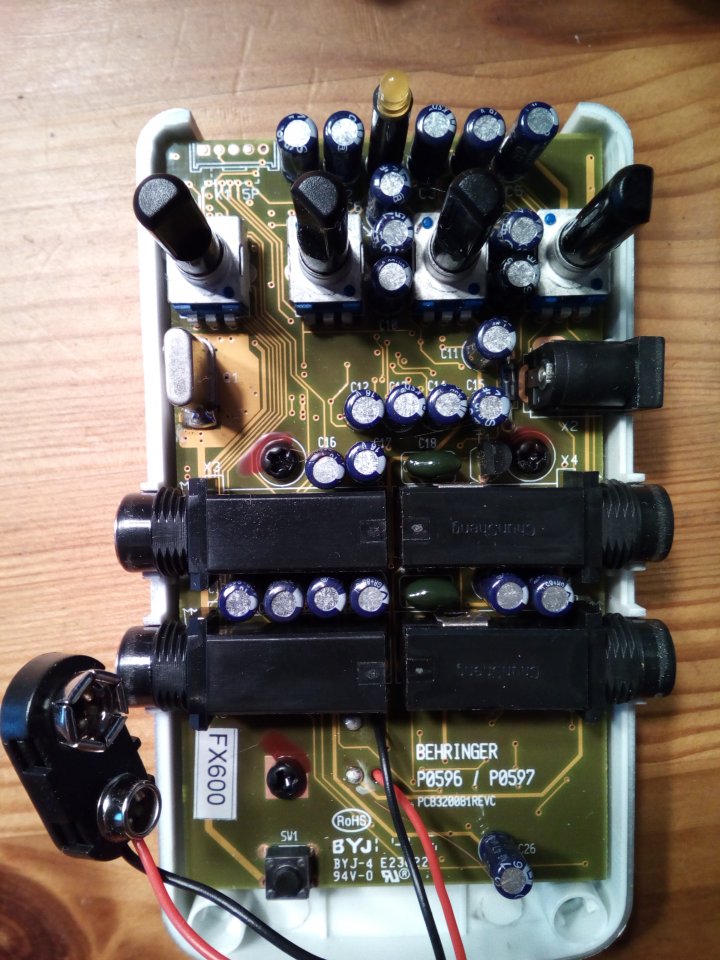

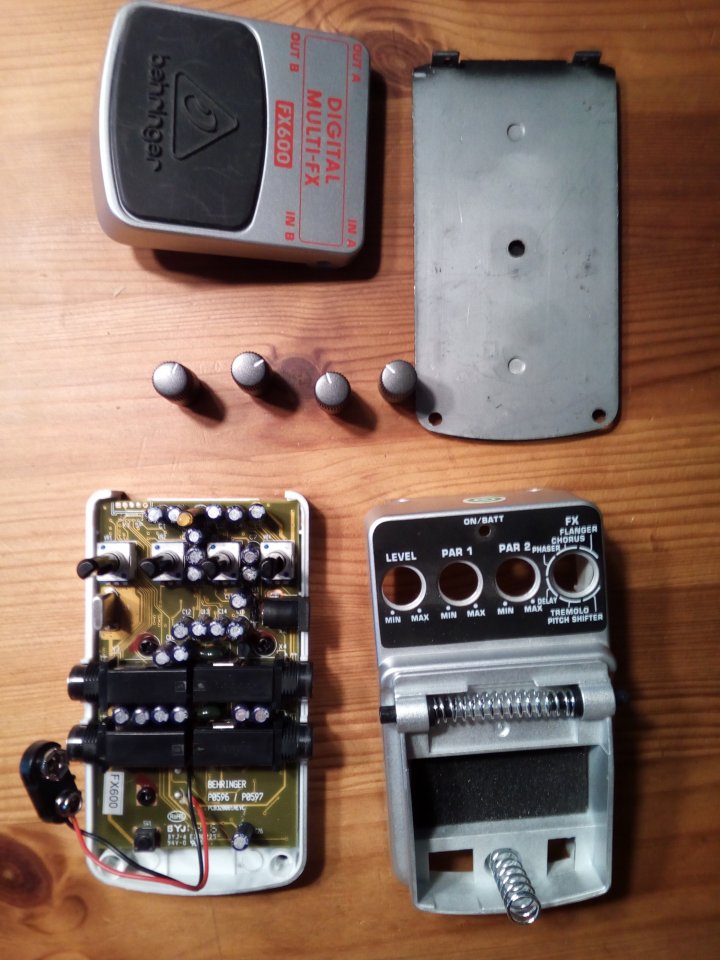

Behringer - Digital-Multi FX600

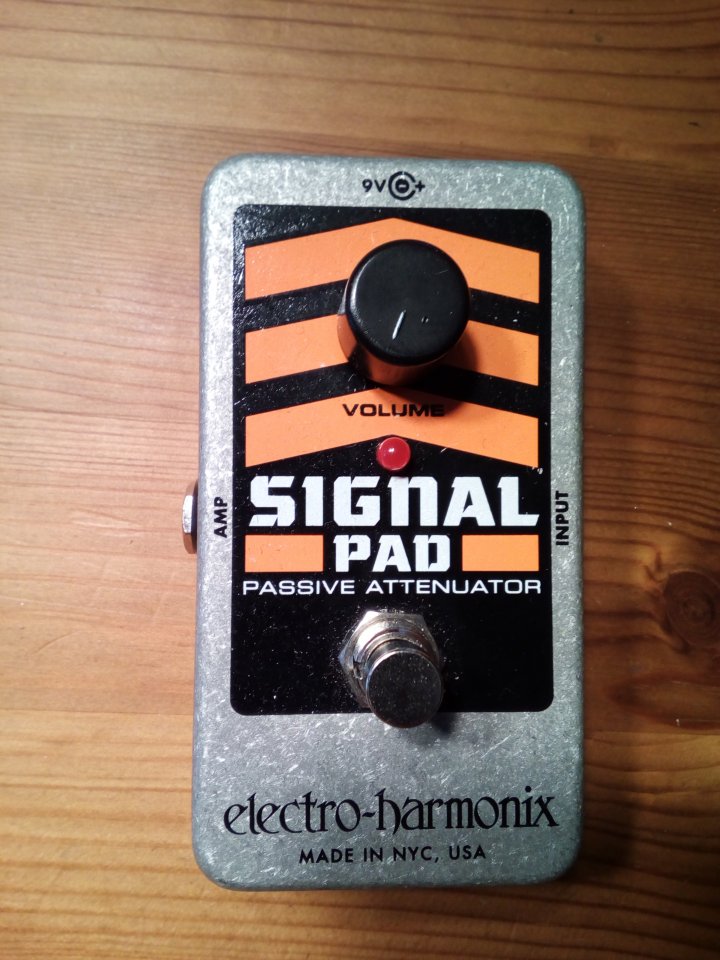

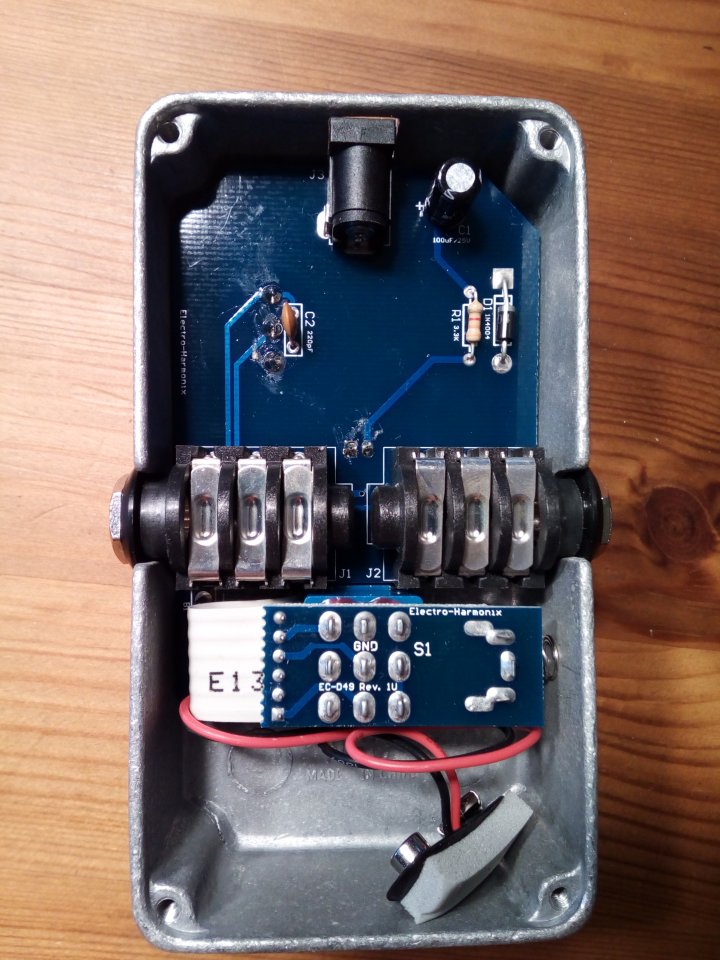

Electro Harmonix - Signal Pad



[tuckster]

Das Signalpad ist der Rekordhalter unter den kaufbaren Effektgeräten, was die angeht



[peter55]

So, heute (war mal wieder NGD ... New Gear Day 😉 ).

Mein Pedalboard wird und wächst (dazu mehr in einem eigenen Thread) und hat heute was "Kleines" bekommen.

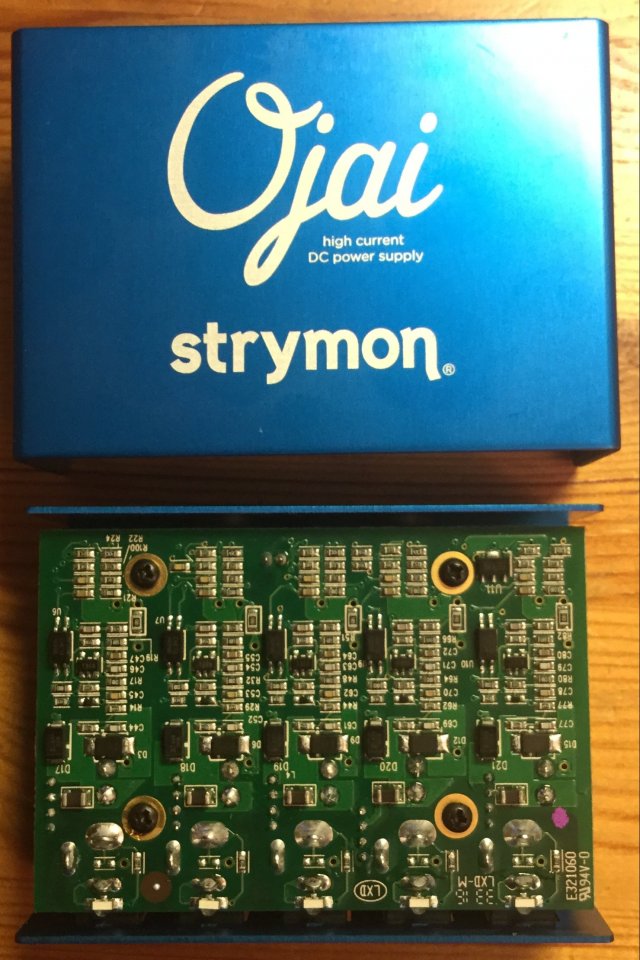

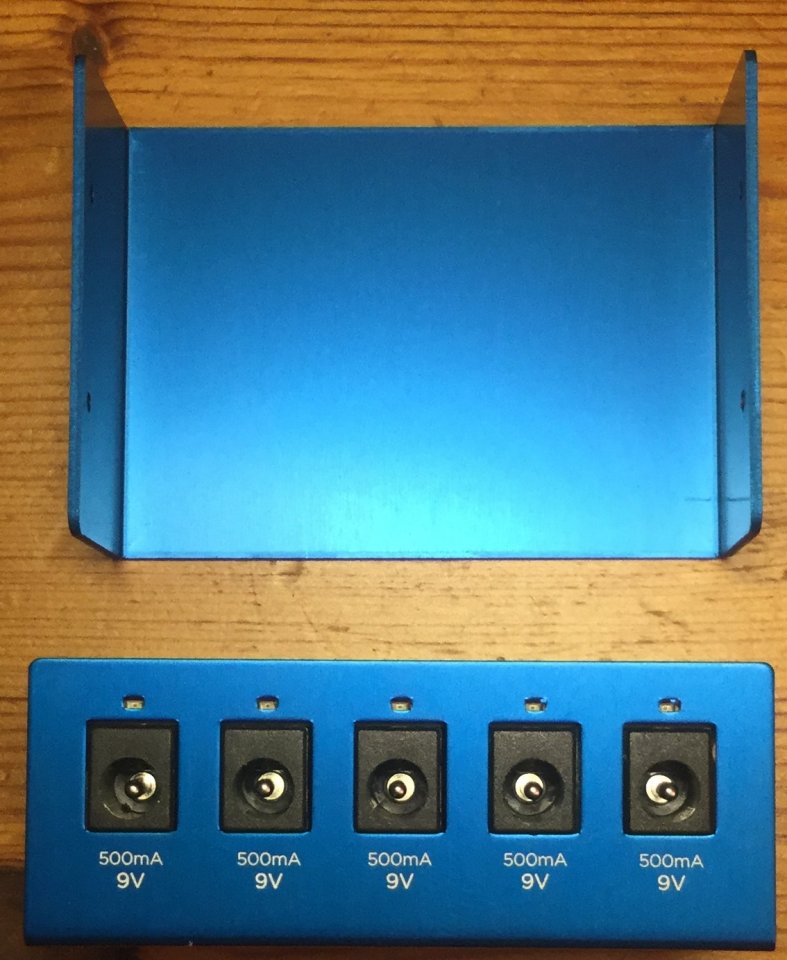

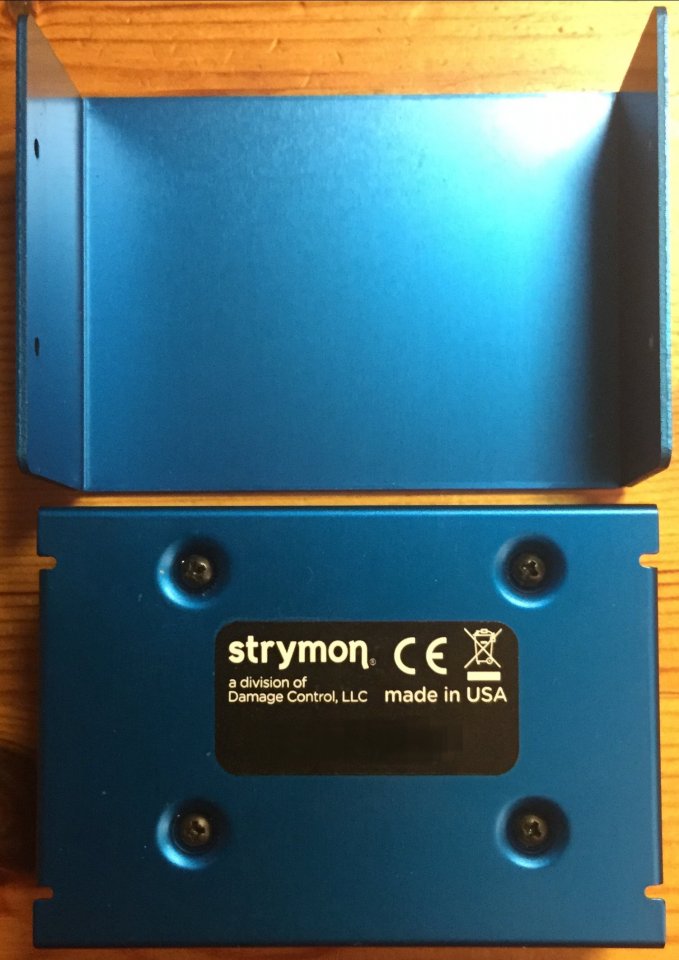

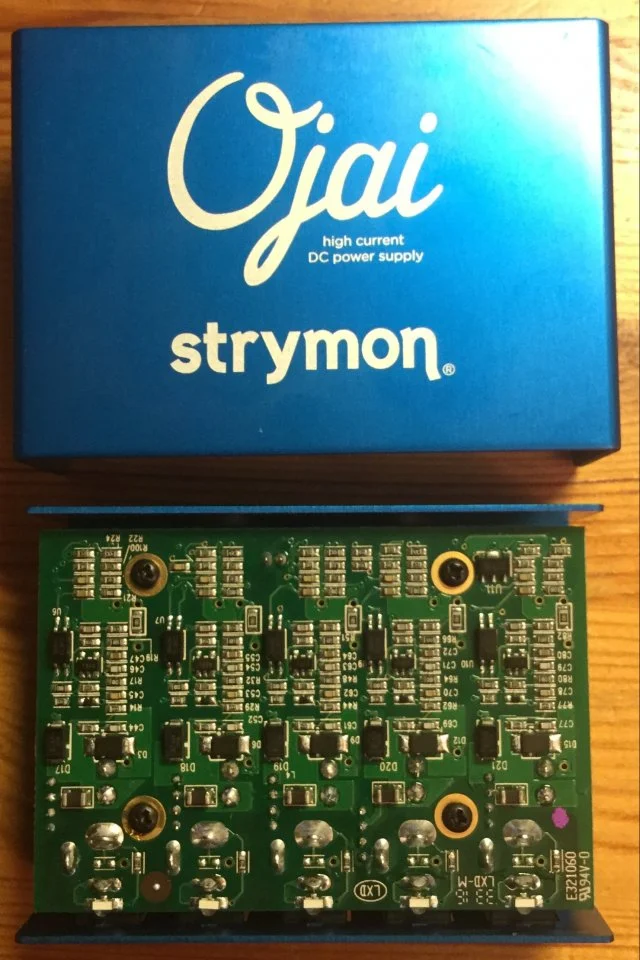

Gemeinsames Netzteil Strymon Ojai

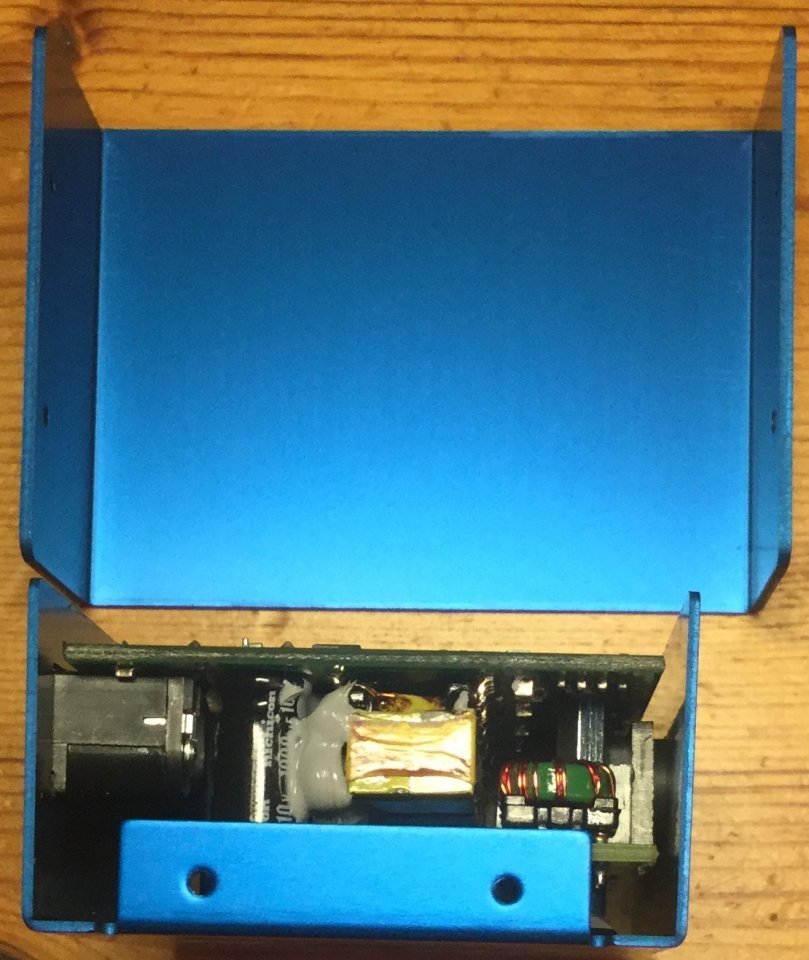

Das Ding hat als Netzteil bzw. Spannungsregler (die 220V-Stromversorgung geschieht extern über ein extra Netzteil, dieses führt dem Ojai 24 V zu)
eine höhere Bauteilanzahl als viele Effektgeräte ... 😉



[peter55]

Da war noch eine kleine Lücke auf meinem Board frei ... die habe ich mit einem Kompressor gefüllt.

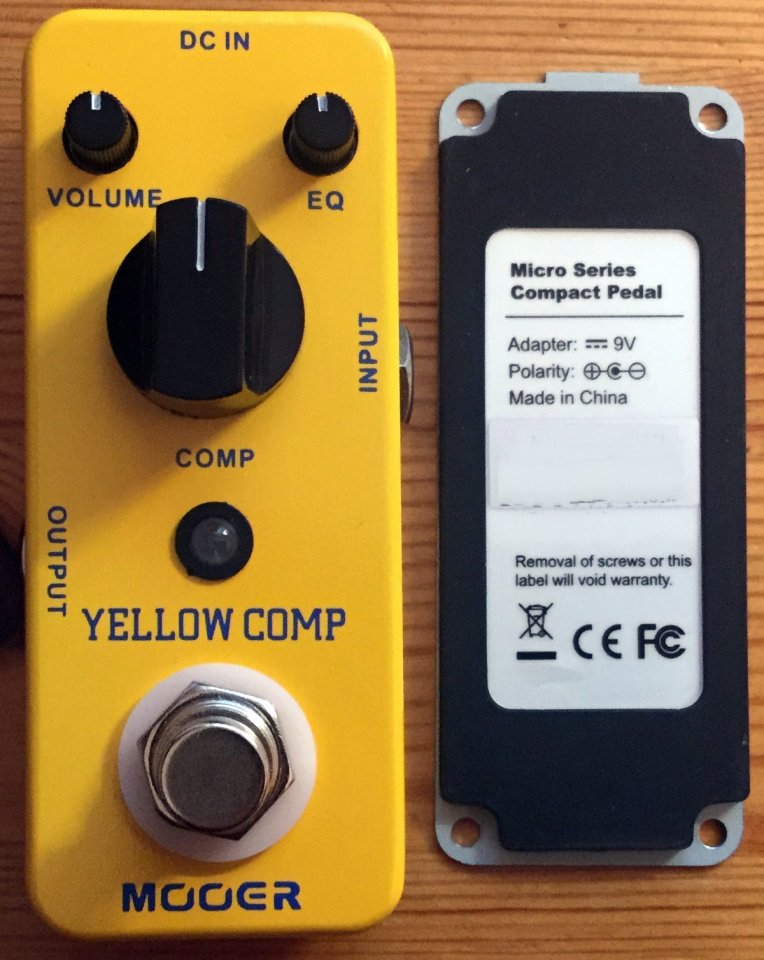

Mooer Yellow Comp:

Ich könnte ein Fan dieser niedlichen Teilchen werden 😉



[e-nox]

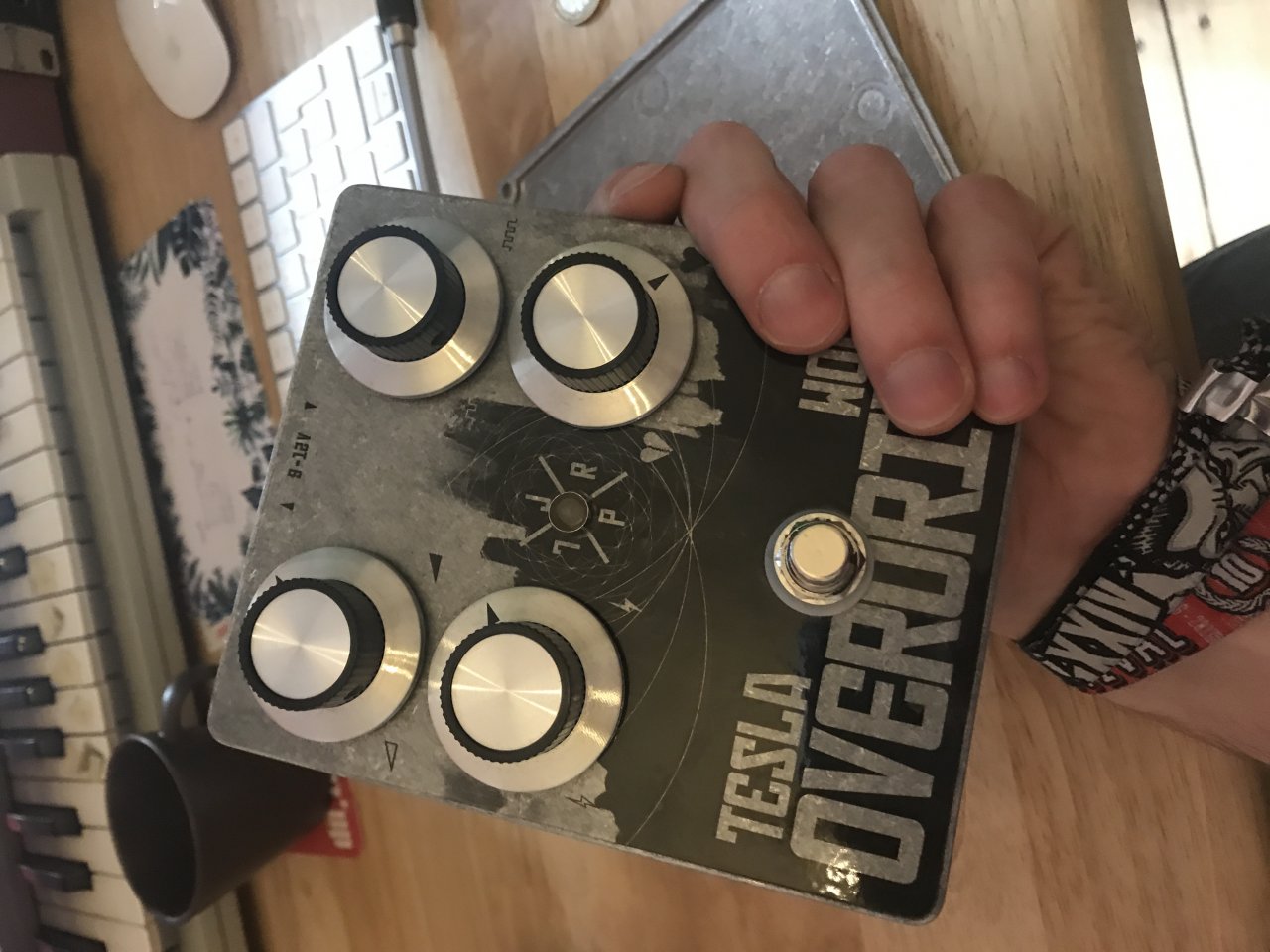

JPTR FX Tesla Wolf Overdrive
Riesen Gehäuse, großer Sound, Aber das innen leben ist schon sehr smart, in Anbetracht der Fläche die es auf dem Board einnimmt



[peter55]

Haha ... das Gehäuse ist ja nur deshalb so groß, damit die großen Drehknöpfe draufpassen 😉



[escarbian]

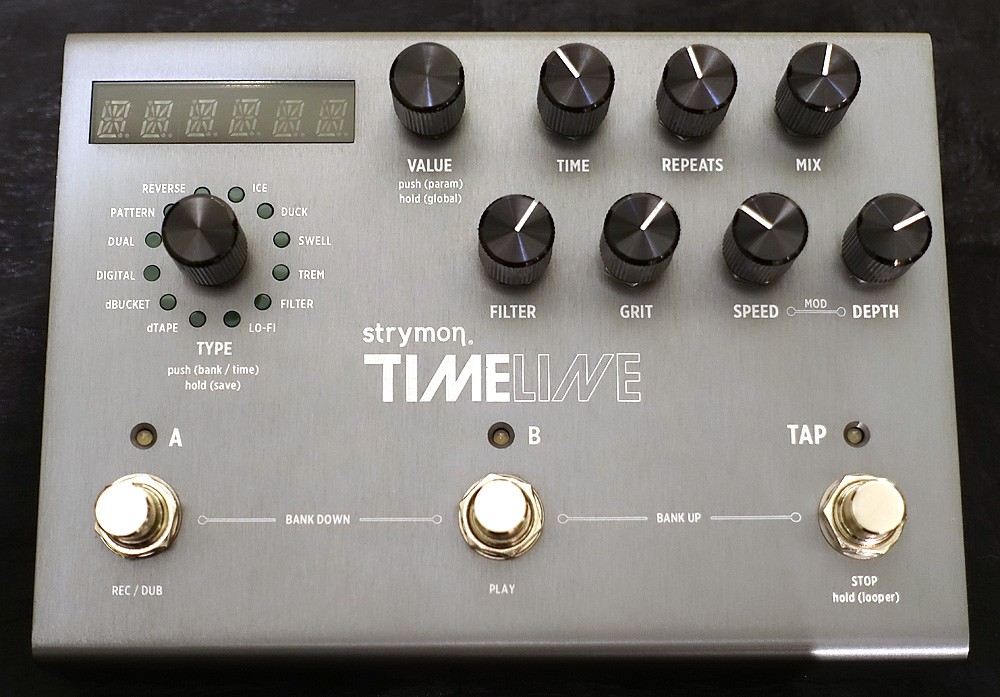

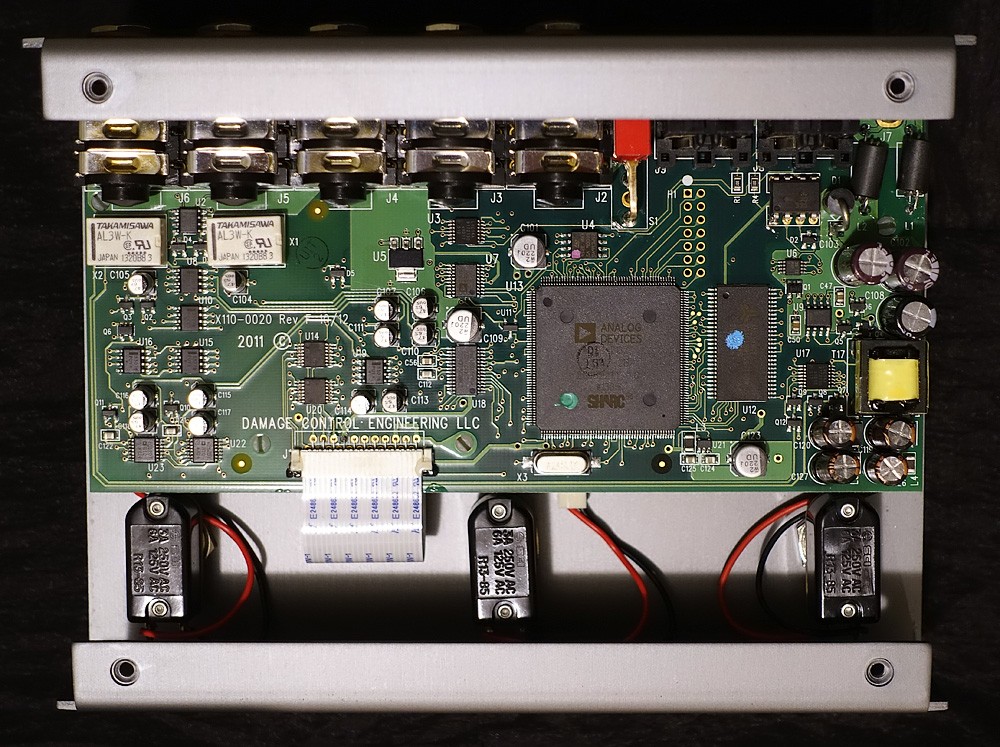

Strymon TimeLine

(jetzt haben wir alle "großen" Strymons hier komplett 😉 )

https://www.strymon.net/products/timeline/



[DerThorsten]

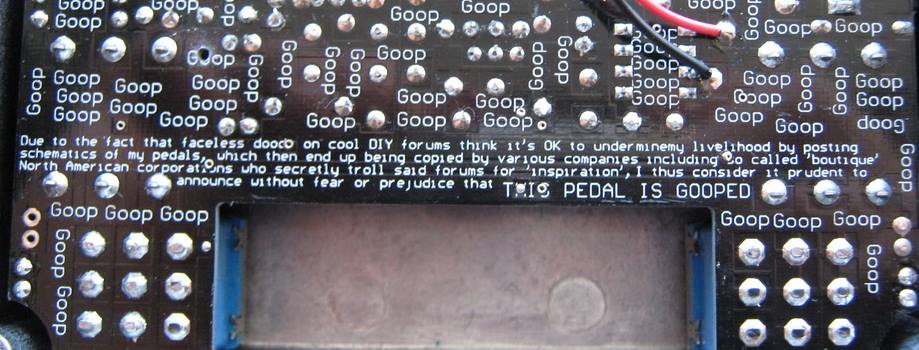

Es gibt Leute, die halten von ihren Kreationen so viel (vgl. Bild 1 + 2), dass andere Leute sich über sie lustig machen (vgl. Bild 3 + 4).
Ohne jetzt eine der beiden Seiten gut heißen zu wollen.



[peter55]

Versteh ich jetzt nicht, kannst du das bitte erklären? 😉



[micharockz]

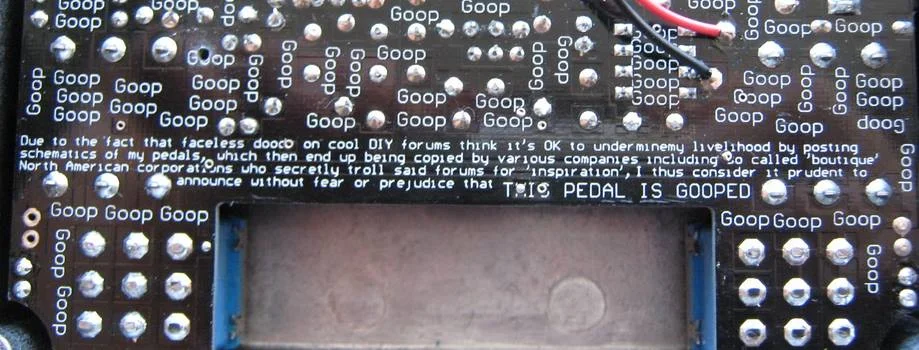

@DerThorsten , ich will die Erklärung nicht vorwegnehmen, aber würdest du den Text auf der Platine des Megalith Delta bitte nochmal so ablichten, das man alles lesen kann? Was ich erkennen kann ist schon mal ziemlich lustig .



[tuckster]

Ich weiß auch nicht, was es mit dem Okko zu tun hat aber beim Megalith wäre es sinnvoll den Text der Unterseite zu posten

Goop ist die Pampe, mit der die Hersteller ihre Platinen vor den Blicken der Bastler schützen wollen.
Das Bild stammt von freestompboxes, um deren Community es bei dem Text auch geht.
Dort werden eben Pedale zerlegt und Pläne rausgezeichnet, damit man si enachbauen kann.
Je nachdem wie lustig der Hersteller ist, dauert es halt ein bisl länger, um ein Pedal zu degoopen, aber das Zeug schützt eigentlich nie.
MI Audio hat hier die Unterseite scheinbar beschichtet?
Am Sinnvollsten wäre eine mehrlagige Platine wo man die Leiterbahnen wie bei einem PC Mainboard durch verschiedene Lagen führt, dann wird es für den Laien eben deutlich schwerer an einen Plan zum Nachbau zu kommen.

Jetzt abe rmal die Erklärung für den Zusammenhang mit Okko bitte.



[peter55]

"Goop" hab ich auch lesen können ... sagt mir aber nichts

€: Ah da ist noch mehr Text ganz oben ... jetzt sehe ich es auch ... kann aber nicht alles lesen.



[dubbel]

ah, jetzt , ja!
