Squier Classic Vibe 50's Telecaster - Humbucker im Singlecoil Format

[Tornado_1990]

Auch wenn du das inzwischen wahrscheinlich schon gemacht hast: Einstecken und ausprobieren!
Bei einer Tele musst du ja nur die Control Plate wieder abschrauben, wenn was nicht funktioniert.



[Gast 2346]

Da das mein aller-allererster Verusch war, hab ich die Gitarre mal zu meinem Tech. mitgenommen und er meinte, es wure alles richtig gemacht. A bissl stolz bin ich ja schon.

Schön, dass es geklappt hat und beim nächsten Mal klappt alles etwas schneller und besser.
Danke auf jeden Fall euch allen!



[Stratz]

War doch gar nicht so schwer. Ich finde eine Teleschaltung ist ein ganz guter Einstieg, um den PU-Tausch zu üben. Durch die abschraubbare Kontrollplatte kommt man gut an die Elektronik und es lässt sich schnell mal was ändern oder überprüfen.



[Gast 2346]

Das doofe ist eben, dass man nicht weiss, WIESO man etwas da oder da ran lötet. Ich denke, hätte ich das Verständnis für diese Elektrik, wäre es etwas einfacher...

Gibt es da eigentlich ein gutes Buch über Instrumenten-Elektrik?



[Stratz]

Am Anfang ist das hier immer sehr hilfreich. Der Rockinger-Workshop ist schon ein richtiger Klassiker:
http://www.rockinger.com/index.php?page=ROC_Workshop

Wenn man einfach nur Diagramme für diverse Schaltungen sucht, ohne unbedingt zu verstehen was man da macht , ist die Seymour Duncan-Webseite sehr hilfreich:
http://www.seymourduncan.com/support/wiring-diagrams/
Da findet man schon mal eine ganz gute Sammlung.

Eine richtig große Sammlung an Wiring Diagrams findet man auch bei "Phostenix Wiring Diagrams".



[Hans_3]

Nicht zu vergessen die technisch ausgeprägten Guitar-Letters unseres langjährigen Board-Mitglieds "DerOnkel":

http://www.guitar-letter.de/



[Stratz]

Sehr interessanter Link, da steckt bestimmt eine Menge Arbeit drin.



[Gast 2346]

Hier nochmal ein Bild, wie es fertig aussieht auf der Gitarre...

Ich denke, ich werde auch zwei Reviews über die Pickups schreiben. Die sind wirklich toll...nochmals erwähnt...



[Stratz]

Sieht doch gut aus! Der Chopper stört auch nicht wirklich, trotz der Rail-Optik.
Wie verhalten sich die PUs denn im Vergleich zu den originalen (Tonerider TRT-1)? Ich habe bei meiner CV BSB den Steg-PU gegen einen TRT-2 ausgetauscht. Der ist etwas heißer, mittiger und "rockiger" trotzdem hört man gut die Verwandschaft zum TRT-1 raus und er komprimiert auch nicht zu stark, es ist immer noch mehr als genug "Offenheit" und Twang vorhanden.



[Gast 2346]

Sieht doch gut aus! Der Chopper stört auch nicht wirklich, trotz der Rail-Optik.
Wie verhalten sich die PUs denn im Vergleich zu den originalen (Tonerider TRT-1)?

Du meinst die DiMarzios zu den "Quasi"-Toneriders (sind ja baugleich)?

Im Gegensatz zu den Toneridern sind die DiMarzios heisser. Der Twang King ist genauso rund im Sound wie der TRT, aber für den "Twang" ist er wirklich eine Bereicherung. Nicht, dass die Tele das vorher nicht konnte, aber der Twang King legt noch mal eine dicke Schippe Twang drauf! )Mich würde jetzt echt einmal der Klang eines Twang Kings am Steg interessieren!) Der Pickups ist klanglich auch für Jazz Sounds sehr(!) schön. Er hat ein gewisses Mitten- und Tiefmitten-Klangbild, das weiss zu gefallen - gerade für warme Cleansounds. Auch ein ordentlich zurückgedrehter Tone-Poti macht ihn trotzdem nie mulmig! Davor hatte ich erst einmal Angst, als ich den Pickup das erste Mal in meiner CV hörte - mit den Reglern voll aufgedreht.

Zusammen mit dem Chopper bekommt man mühelos den im Sound geliefert. Ich habe noch nie(!) so gerne einen 3-Weg Schalter in Mittelstellung gelassen, wie auf meinen Teles; GERADE bei der CV mit den DiMarzios.
Man hat natürlich etwas mehr "Wumms" dadurch, dass der Steg-PU ein Humbucker ist... Das ist klar, aber sehr interessant, sich an verschiedenste Sounds heranzuwagen!

Der Chopper hat im HiGain Bereich einen total differenzierten Sound. Punkt. Und im Bass und Tiefmittenbereich spielt er seine Karten voll aus ohne, dass man behaupten müsse, er hätte zu viel "Growl" oder würde matschen. Crunchig finde ich ihn super und etwas mehr Lautstärke plus etwas mehr Verzerrung..., das liebe ich. Clean klingt er nicht allzu warm und das ist auch gut so - meiner Meinung nach. Es kommt dem Twäng zugute. Da erwarte ich persönlich keinen zu warmen Sound. Diesen Twang - wenn man rein nach dem Pickup-Sound geht - hat er. Trotz, dass es ein Humbucker ist. Ich finde, dass es der besagte, perfekte Spagat zwischen Twang und Humbucker ist. Wahrscheinlich ist er deshalb so beliebt, weil er halt auch sehr gut durchdacht ist.

Ich habe bei diesem Sound immer irgendwie auch einen Chopper im Kopf.
Wenn eine alte Indian an dir vorbeibraust... - DAS ist klanglich echt ein bisschen das, was den Chopper T ausmacht.

Definitiv nicht meine letzte Begegnung mit DiMarzio Pickups.



[dubbel]

Gefällt mir gut.
Meine lieblingskombination ist singlecoil an der Brücke für twang, und humbucker am Hals für Wums (Keith Richards, Micawber)



[Stratz]

Hört sich auf jeden Fall interessant an. Ich wollte mir die Kombo auch mal holen, hab aber erstmal die "Billigvariante" mit dem TRT-2 gewählt. Das gleiche habe ich auch vom Chopper T gehört/gelesen.
Mal sehen, irgendwann hol ich mir den auch noch. Für angezerrte oder leicht verzerrte Sounds gefallen mir Singlecoils am Steg ganz gut, aber wenn es ins eingemachte geht, bevorzuge ich doch einen Humbucker, obwohl der TRT-2 auch sehr gut mit Gain zurecht kommt. Und der Chopper schafft es ja auch den Telesound zu bewahren.

Richtig interessant wird es aber erst mit 4-Way-Switch und Push-Pull-Poti für den Chopper. Dann hat man noch mehr Möglichkeiten. Ich schätze mal, dass man den Cleansound durch Parallelschaltung/Splitting noch etwas nach vorne bringen kann.



[Gast 2346]

Für angezerrte oder leicht verzerrte Sounds gefallen mir Singlecoils am Steg ganz gut, aber wenn es ins eingemachte geht, bevorzuge ich doch einen Humbucker, obwohl der TRT-2 auch sehr gut mit Gain zurecht kommt. Und der Chopper schafft es ja auch den Telesound zu bewahren.

Ich habe über das GT8 mal HighGain Sounds abgerufen bevor ich die Tele umgebaut habe und muss sagen, dass er echt gut mit HighGain umgehen konnte - wie du schon sagtest. Aber die Herkunft kann er natürlich nicht verbergen.

Richtig interessant wird es aber erst mit 4-Way-Switch und Push-Pull-Poti für den Chopper. Dann hat man noch mehr Möglichkeiten. Ich schätze mal, dass man den Cleansound durch Parallelschaltung/Splitting noch etwas nach vorne bringen kann.

Ganz sicher! Daran werde ich mich auch trauen, wenn ich mich etwas mehr in die technische Materie eingearbeitet habe... Ich bin schon gespannt, wie er angezapft klingt.



[komposer]

Hi ich grabe mal das alte Thema aus. Und zwar:

Ich möchte ein chopper T in Verbindung mit dem original PU am neck in eine alte Tele bauen.

Jetzt steht in der Beschreibung vom Chopper das man was beachten muss damit der SC und der Chopper T nicht out oft Phase sind.

Laut Beschreibung:
Also wenn ich das richtig verstanden habe, zwirbel ich das Schwarze und Weisse Kabel zusammen und isolier die.

Dann nehme ich anstatt das rote Kabel das Grüne als Hot.
Die Reot Litze wird dann mit der Abschirmung zusammen an Masse gelötet.

Richtig?



[pennywize]

Also wenn ich das richtig verstanden habe, zwirbel ich das Schwarze und Weisse Kabel zusammen und isolier die.

Auch diese beiden würde ich zusammenlöten und dann mit Schrumpfschlauch isolieren.

Was den Rest betrifft, wenn es so wie Du schreibst in der Anleitung von Dimarzio steht wird das passen.

Da hat ja jeder Hersteller seine eignen Farbzusammenstellungen.

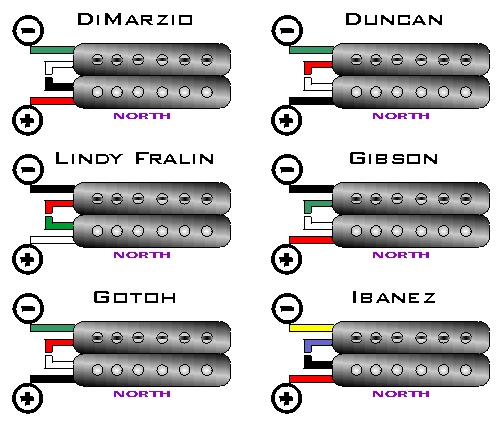

Allerdings habe ich diese beiden Schemas gefunden, die wiederrum sagen
Red = Hot und Green&White(repektive das nackte Kabel) to the ground.



[Gast 2346]

- Rot an Switch
- Weiss und Schwarz zusammen und isolieren
- Grün und nackter Draht zusammen aufs Poti



[komposer]

@pennywize
Genau das ist das Problem, es gibt 2 Schaltungen irgendwie.

@CinRen. Dankeschön. Auf das Vol poti oder Tone poti löten?



[Gast 2346]

Ich würde alles auf das VolumePoti löten - auf einen Punkt.



[pennywize]

@komposer
die Schemas im Netz geben alle an, Rot ist hot.

Vielleicht kann @socccero Licht ins dunkel bringen, der hatte mWn
fröhlichen Lötspaß mit dem Chopper.

Da ich ihn hier getgagt habe, wird er sicherlich in den Thread schauen.



[socccero]

Ja ich hatte einen heiden Spaß beim Einlöten ;-)

Da ich die Tele mittlerweile verkauft hab kann ich allerdings nicht nachsehen^^
Ich vergesse immer sowas sehr schnell wieder

Normalerweise würde ich jetzt schnell ein Foto posten, nur sind die alle auf meinem anderen PC an den ich erst in 4 Wochen wieder dran komme..
..also sorry ich kann auch nicht helfen...so wie CinRen es meint dürfte es stimmen
