Subwoofer für "the box Speaker 12-280/8-A"

[Cysign]

Moin zusammen,
ich hab hier seit Jahren im Regal nen the box Speaker 12-280/8-A liegen - eigentlich war der gedacht, um diesen LBH112 oder wie der hieß von Jobst Audio nachzubauen, also nen Basshybriden.
Da es die Pläne leider nicht mehr gibt, wüsste ich gerne, was ich damit sonst noch so anstellen könnte.
Verwendet werden soll der Subwoofer einzeln, eher für kleinere Parties/Nutzung mit Synthesizern.

//Edit: Google hat gesagt die Box hieß "JB-sub 112h"



[Rockopa]

Du hast doch Google schon bemüht.
Ich habe nach ca.30 Sekunden den Plan gefunden,Beitrag Nr.2



[Tux1975]

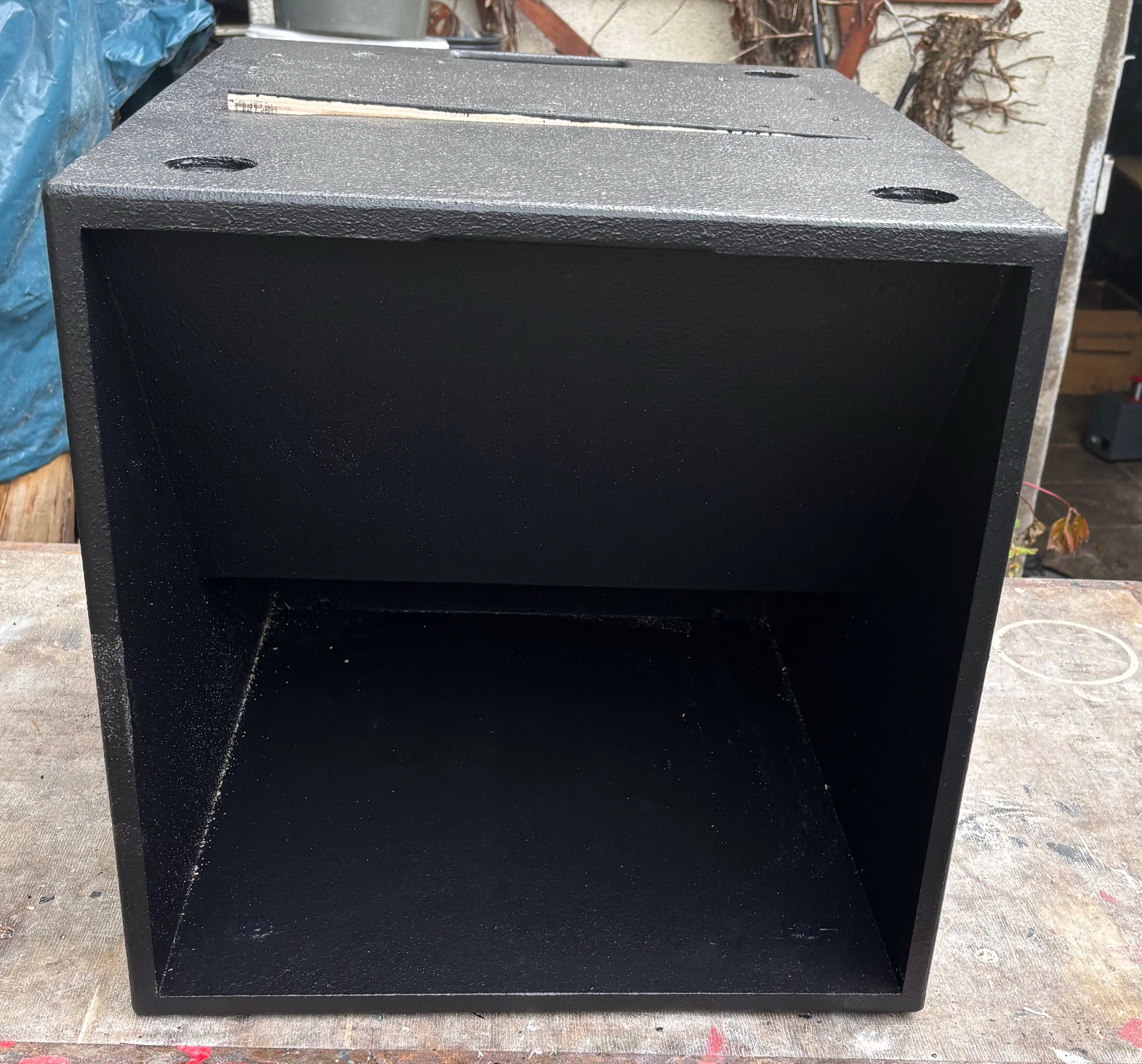

Ganz ehrlich, der the box Speaker 12-280/8-A ist nicht ideal als Sub zu gebrauchen. Wir haben damit weil vorhanden ein paar kleine BPH gebaut (die Variante 2 von Hagen alias Yavem ) http://www.hifi-forum.de/bild/bph-plan_212012.html
nette Spielzeuge gerade in Verbindung mit Horntop´s und Sub´s drunter
Ansonsten gab es beim Jobsti noch ne Bauplansammlung zu dem Lautsprecher.



[Cysign]

Yes, jetzt hab ich den Plan auch gefgunden:

https://external-content.duckduckgo.com/iu/?u=http%3A%2F%2Fwww.lautsprecherforum.eu%2Fimages%2Ffiles%2Fx_id_high_3_807.jpg&f=1&nofb=1&ipt=2c898e9b44712cee876cd0e9aebd4c3192e9f4174c52ca8c2273cf19ff7a6c5b

Bei dem Link oben fehlt die Breite des Speakers. In der Bauplansammlung aus dem zweiten Link ist die dabei

Selbst in den Bewertungen des Speakers steht was von "Hybridhorn (LBH112)". Welche Bauform könnte damit sonst noch gemeint sein?
Da ich den Speaker seit Jahren hier rumliegen habe, würde ich ihn schon gerne mal verbauen und (als Sub) ausprobieren
Später sollen dann noch zwei Tops dazu, damit ich nen Minimal-Setup zum mitnehmen habe. Was böte sich da denn Leistungstechnisch und preiswert an?



[Cysign]

Ich bin jetzt unentschlossen, ob ich den Hybriden bauen soll oder nicht. Was wäre denn sonst sinnvoll mit dem Speaker?
Ich find die größe vom Jobst-Hybriden eigentlich perfekt für das Handling alleine.
Größer sollte es auf keinen Fall sein.

Oder ist es spannender nen isobarischen Subwoofer damit aufzubauen? Aber als klassischer Woofer eignet sich die Pappe ja nicht so gut... da wäre dann die W-Vatiante sinnvoller. Die hab ich aber nicht hier.



[Tux1975]

Ein Woofer ????
Was überlegst Du da noch ?
Ab in den Baumarkt ne billige Spanplatte ,Holzleim und ein paar Spaxxschrauben holen das Teil fix zusammen gezimmert und testen .... Wenn er Dir gefällt,nochmal richtig in Birke bauen und gleich noch einen oder mehr dazu Bzw. wenn er nix für Dich ist ab zu Kleinanzeigen und was neues ins Auge fassen ...



[Cysign]

Ich hab seit etlichen Jahren noch für genau so Spielereien ne Multiplexplatte im Keller
Das größere Problem ist für mich (ohne Auto) Material zu organisieren

Weißt du zufällig von/bis wie viel Hz der Hybrid liefern soll? Die Info hab ich leider noch nirgends gefunden. Ich wieß gar nicht, ob der Frequenzverlauf auf der ursprünglichen Projektseite angegeben war...



[HIFI-KILLER]

Ich würde nicht allzu viel erwarten, ist ein billiger 12", normalerweise BR bis 60 Hz abstimmbar . Das Horn wird erst gestapelt Wirken.
Das Gehäuse kenne ich in Groß, mit 18" bestückt ab 8 Stück geht das schon bis 40hz runter.(Spürbar)

Für einen 12" der etwas tiefer Soll könnte ein doppeltvenilierter Bandpass eher etwasTiefgang entwickeln. 2/3 Gehäuse. 40/60 Hz Abstimmung könnte passen.
Aber auch da, wäre ein richtiger Bass Lautsprecher besser.

.Hier findest du den Frequenzgang wenn man versucht tiefer zu stimmen.
Je tiefer abgestimmt umso tiefer das Loch bei 55 Hz
Im isobarik Betrieb könnte es sogar klappen auf 45 Hz zu stimmen, dazu bräuchte man 2 dieser Lautsprecher.

Eine Transmissionline mit karlsonkoppler auf 4 m Länge Plus 2m Koppler könnte auch ordentlich für Tiefgang sorgen, das wird aber sehr groß und sehr schwer. Könnte bis 35Hz Abstrahlung möglich sein.

Dann gibt es noch das Dinosaurier Horn (nochmals größer)



[Cysign]

Kann ich denn mit den TSP des Speakers irgendwie berechnen, was ich bei nem isobarischen Sub rausbekomme? (Hornresp, REW oder WinISD-mäßig mein ich)
Nen zweiten dazu zu kaufen wär ja nicht so das Problem bei dem Preis. Aber da ich ihn nunmal habe, würde ich ihn gerne irgendwo sinnvoll nutzen



[HIFI-KILLER]

Ich hatte das mit BassCad ermittelt
Winisd hatte ich auch schon genutzt
BassCad Download
Der isobarik Betrieb ist in beiden Programmen zu finden.
