Das hört sich gut an die Rocktek Dinger sieht Mann immer wieder mal.
Was hat es mit den 12volt auf sich?
Mit Batterie geht er aber bei 9Volt?
Warum ist dem so?
Moin .-)
Ja, mit 9V-Block ganz normal.
Achtung, ab hier schwer Technik-OT !
Manche ältere Boss-Pedale laufen ja am DC-Eingang auch mit 12V. Der Hintergrund für die 12V dürfte in erste Linie technischer Natur sein, wobei mehrere Aspekte zusammenkommen. Zu der Zeit, wo die Pedale rauskamen waren einerseits stabilisiert Netzteile noch nicht so verbreitet und andererseits hatte sich der heutige Boss-Standard (Barrel-Stecker mit + Pol aussen) noch nicht so durchgesetzt.
Dadurch hatten die Hersteller 2 Probleme:
Keine stabile bzw. saubere (Restbrumm bei nicht stabilisierten Netzteilen) Spannung
Lösung: Vorwiderstand + grosser Elko = Filter gegen das Brummen. Die Widerstand wird so bemessen, das sich bei 12V Eingangsspannung die 9V intern einstellen.
Gefahr von falscher Polarität am DC-Eingang
Lösung: Diode in Reihe zur Versorgungsspannung. Dies bringt technisch bedingt einen Spannungsabfall von ca. 0,65V mit sich, die bei Batteriebetrieb fehlen würden. Darum liegen Diode und Vorwiderstand schlauerweise in der – Leitung des DC-Anschlusses, sodaß im Batteriebetreib die vollen 9V anliegen, bei DC-Anschluss-Betrieb aber das Pedal sicher gegen Verpolung und verbrummte Spannung geschützt ist.

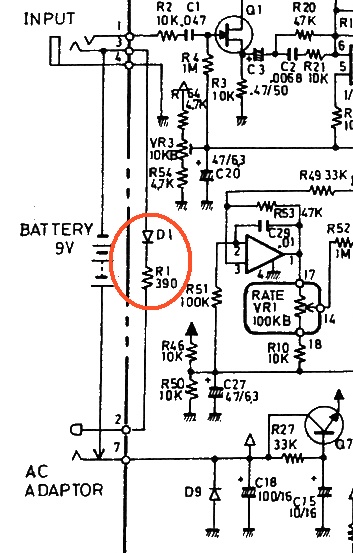

Schaltungsausschnitt aus Boss CE-3:
Mit der ‚alten‘ Boss-Schaltung konnte man also beides mit wenig Aufwand ‚erschlagen‘.

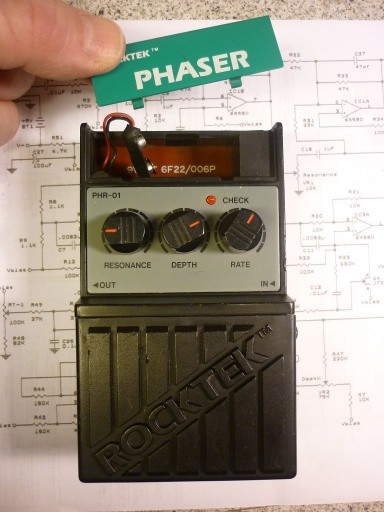

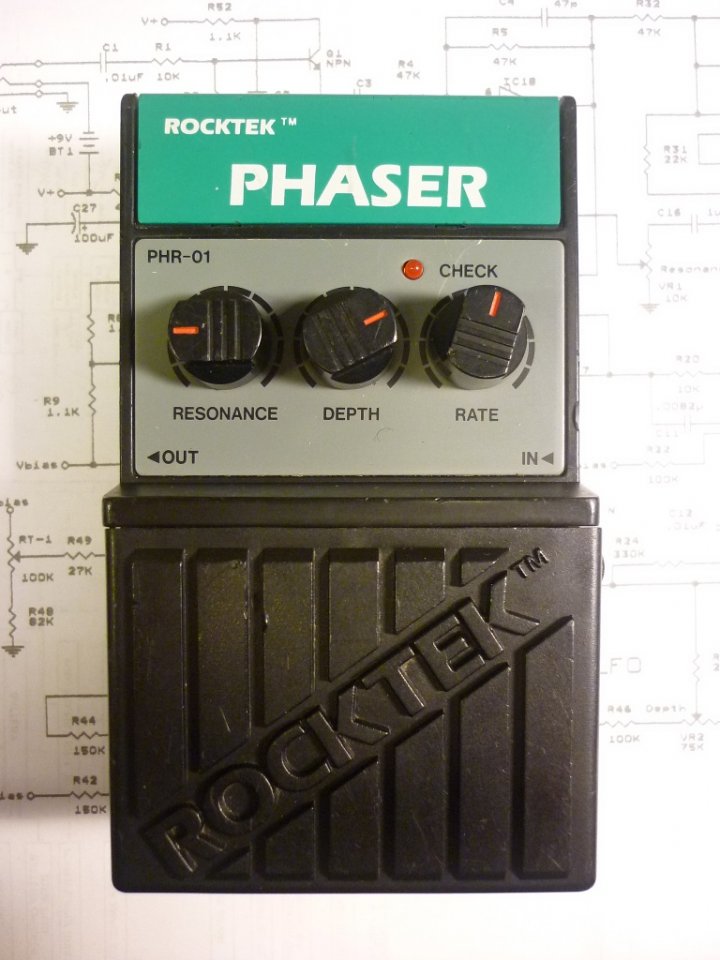

Und genau diese Schaltung ist bei Rocktek auch drin.
Jenzz
