Wie LEDs in Gitarre verdrahten?

von Köstliches Brot, 22.05.05.

  1. Köstliches Brot

    Köstliches Brot Registrierter Benutzer

    Im Board seit:
    11.04.04
    Zuletzt hier:
    9.12.16
    Beiträge:
    1.799
    Ort:
    Meppen
    Zustimmungen:
    54
    Kekse:
    1.007
    Erstellt: 22.05.05   #1
    Hallo

    Ich möchte mir als "Tuning-option" auch LEDs in meine Gitarre einbauen. Nur weiß ich nicht genau, wie ich sie am besten verdrahten kann. Kann mir da einer helfen?

    Es soll hinterher so werden:

    3V Batterie--> Schalter --> LEDs (2 St. pro PU-Fach)

    Danke

  2. Peda

    Peda Registrierter Benutzer

    Im Board seit:
    30.12.04
    Zuletzt hier:
    8.10.14
    Beiträge:
    2.114
    Zustimmungen:
    11
    Kekse:
    1.325
    Erstellt: 22.05.05   #2
    vorwiderstand und dann parallel....

    Code:
    --batterie +----Widerstand---------------------
    -			     LED LED LED LED
    ---schalter------------------------------------

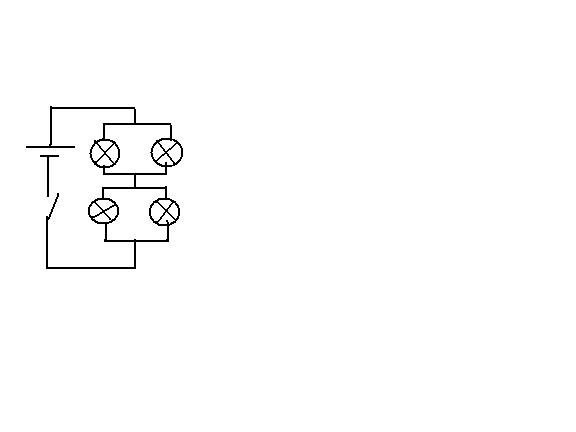

    alternativ machst du ja 2 parallel und dann die 2 schleifen in reihe... dann brauchst du nch maln widerstand (bild im anhang)


    Anhänge:

  3. am_i_jesus?

    am_i_jesus? Registrierter Benutzer

    Im Board seit:
    01.08.04
    Zuletzt hier:
    26.05.09
    Beiträge:
    1.003
    Zustimmungen:
    0
    Kekse:
    567
    Erstellt: 22.05.05   #3
    In Arbeit...

    EDIT:
    So, bei vier LEDs und Stromfluss von 10mA brauchst 25R Vorwiderstand (ist nicht so genau, nimm den nächsten Wert). Bild kommt.

    EDIT2:
    [​IMG]
    Schalter hab ich vergessen, der kommt halt vor oder nach die Parallelschaltung - müsste eh klar sein.

  4. -Ape-

    -Ape- Registrierter Benutzer

    Im Board seit:
    14.11.04
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.913
    Ort:
    Hessisch Sibirien, MKK
    Zustimmungen:
    42
    Kekse:
    1.988
    Erstellt: 22.05.05   #4
    Wie?, also wenn ich das nu richtig verstehe willst du deine Fächer in denen sich die PUs befinden beleuchten??!?!? Wie geil ist das denn?!? Wenn dus geschaft hast must du unbedingt Fotos machen!!! Das würde mich brennend interessieren wie das aussieht!!??

    Aber ganz im ernst, :great: Daumen hoch für die Idee!!!

  5. am_i_jesus?

    am_i_jesus? Registrierter Benutzer

    Im Board seit:
    01.08.04
    Zuletzt hier:
    26.05.09
    Beiträge:
    1.003
    Zustimmungen:
    0
    Kekse:
    567
    Erstellt: 22.05.05   #5
    Das gibts aber schon...

  6. Köstliches Brot

    Köstliches Brot Threadersteller Registrierter Benutzer

    Im Board seit:
    11.04.04
    Zuletzt hier:
    9.12.16
    Beiträge:
    1.799
    Ort:
    Meppen
    Zustimmungen:
    54
    Kekse:
    1.007
    Erstellt: 22.05.05   #6
    Stimmt! Ich machs nur nach :o

    Die Sachen müssten kommende Woche ankommen. Wenn alles fertig ist gibts auf jeden Fall ein Bild.

    Schon mal Danke für die Antworten.
    Brauche ich eigentlich unbedingt so einen Vorwiderstand? Die LEDs werden je mit 2.5V betrieben, laut Info. Ist es so schlimm wenns 0,5V mehr sind?

  7. am_i_jesus?

    am_i_jesus? Registrierter Benutzer

    Im Board seit:
    01.08.04
    Zuletzt hier:
    26.05.09
    Beiträge:
    1.003
    Zustimmungen:
    0
    Kekse:
    567
    Erstellt: 22.05.05   #7
    Jo, muss sein. An der LED sollen - je nach LED - 10mA fließen, Spannungsabfall ist konstant 2V.
    Würdest du keinen Vorwiderstand nehmen, würde 1V auf (fast) 0R Abfallen, was einen SEHR hohen Strom ergeben würde. Ziemlich sicher zu viel für die LEDs...
    Siehs so: Je höher der Vorwiderstand, desto länger hält die Batterie ;)

  8. Köstliches Brot

    Köstliches Brot Threadersteller Registrierter Benutzer

    Im Board seit:
    11.04.04
    Zuletzt hier:
    9.12.16
    Beiträge:
    1.799
    Ort:
    Meppen
    Zustimmungen:
    54
    Kekse:
    1.007
    Erstellt: 22.05.05   #8
    Gut, dann muss ich mir irgendwo einen herholen, kost ja nix son Ding.
    Leider gits hier in Meppen keinen Laden für Elektronik :( .

  9. am_i_jesus?

    am_i_jesus? Registrierter Benutzer

    Im Board seit:
    01.08.04
    Zuletzt hier:
    26.05.09
    Beiträge:
    1.003
    Zustimmungen:
    0
    Kekse:
    567
    Erstellt: 22.05.05   #9
    Wenn du öfters sowas bastelst, bestell dir gleich so ein Elektroniker-Sortiment, das sind so Boxen mit allen möglichen Widerständen von 1R bis 1MegR drin...

    Woher hast du die LEDs? Wenn du welche auf Reserve hast, kannst ja probieren, was passiert, wenn du sie direkt dranhängst. Das _dürfte_ aber nicht besonders lange gut gehen. Wenigstens riechen LEDs beim durchbrennen so gut ;)

  10. Köstliches Brot

    Köstliches Brot Threadersteller Registrierter Benutzer

    Im Board seit:
    11.04.04
    Zuletzt hier:
    9.12.16
    Beiträge:
    1.799
    Ort:
    Meppen
    Zustimmungen:
    54
    Kekse:
    1.007
    Erstellt: 22.05.05   #10
    Öfters mach ich das eigentlich nicht.
    Die LEDs hat ein Kumpel für mich bei sonem schwulen Roller-Tuningteile-Versand mitbestellt, kam halt gut aus. Habe aber auch nur die LEDs bestellt, die ich brauche.

    ich Kann so einen Widerstand doch auch in alten elektrischen Geräten finden, oder? Dann bau ich da einfach einen raus.

  11. thommy

    thommy Registrierter Benutzer

    Im Board seit:
    25.03.04
    Zuletzt hier:
    24.11.11
    Beiträge:
    4.586
    Ort:
    its better to burn out than to fade away ?? ...
    Zustimmungen:
    10
    Kekse:
    1.456
    Erstellt: 22.05.05   #11
    @ Köstliches Brot

    Geile Idee,
    mach dann bitte mal Fotos.
    Wo genau willste die LEDs den bei den PU's hinbauen ?


    @ amIJesus
    weiss ned sorecht wo ichs hinschreiben soll,
    wollte nur sagen das du mir schon öfters sehr positiv aufgefallen bist :great:

    *karma system benutz*

  12. BinHansen

    BinHansen Registrierter Benutzer

    Im Board seit:
    04.09.04
    Zuletzt hier:
    15.10.08
    Beiträge:
    54
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 23.05.05   #12
    wo wird denn bidde ne 3V batterie in ner gitarre untergebracht?

  13. Der Konrad

    Der Konrad Registrierter Benutzer

    Im Board seit:
    09.10.03
    Zuletzt hier:
    23.04.10
    Beiträge:
    2.533
    Ort:
    Jena
    Zustimmungen:
    4
    Kekse:
    933
    Erstellt: 23.05.05   #13
    Im Elektronikfach bspw.

  14. LoneLobo

    LoneLobo Mod Emeritus Ex-Moderator HCA

    Im Board seit:
    13.04.04
    Zuletzt hier:
    25.11.16
    Beiträge:
    8.457
    Ort:
    Österreich
    Zustimmungen:
    138
    Kekse:
    22.219
    Erstellt: 23.05.05   #14
    Im Elektronikfach nehm ich an...

  15. Peda

    Peda Registrierter Benutzer

    Im Board seit:
    30.12.04
    Zuletzt hier:
    8.10.14
    Beiträge:
    2.114
    Zustimmungen:
    11
    Kekse:
    1.325
    Erstellt: 23.05.05   #15
    wens ne gibson wäre, würd ich sagen^, die batterie in einem der käselöcher unterbringen ^^

  16. LX84

    LX84 Registrierter Benutzer

    Im Board seit:
    06.12.04
    Zuletzt hier:
    5.08.16
    Beiträge:
    1.744
    Ort:
    Wien
    Zustimmungen:
    10
    Kekse:
    3.715
    Erstellt: 23.05.05   #16
    :D :screwy: fies fies

    @brot:
    ich bin auch schon gespannt wie dass dan aussehen wird!?
    leuchten die LEDs dann nur aus dem spalt, oder hast du dir ne durchsichtige PU kappe besorgt??

  17. Köstliches Brot

    Köstliches Brot Threadersteller Registrierter Benutzer

    Im Board seit:
    11.04.04
    Zuletzt hier:
    9.12.16
    Beiträge:
    1.799
    Ort:
    Meppen
    Zustimmungen:
    54
    Kekse:
    1.007
    Erstellt: 23.05.05   #17
    @ alle
    Bilder kommen auf jeden Fall wenns klappt.
    Die LEDs sollen in die PU-Fächer und dann wird der PU normal reingeschraubt.
    Das Licht würde dann halt am Rand rauskommen...hoffe ich :o

    Problem:
    Mein Kumpel, der die Teile für mich mitbestellen wollte, meinte, da wären die Teile auch nicht lieferbar (bei Conrad auch nicht).
    Jetzt muss ich erst in die nächste Stadt fahren! :mad: :mad: :mad:

  18. am_i_jesus?

    am_i_jesus? Registrierter Benutzer

    Im Board seit:
    01.08.04
    Zuletzt hier:
    26.05.09
    Beiträge:
    1.003
    Zustimmungen:
    0
    Kekse:
    567
    Erstellt: 23.05.05   #18
    Ob das funktionier? Im Notfall musst halt zu Gewaltmaßnahmen greifen... ;)
    Cool würde sich sicher was mit Milchglas machen...
    Wenns nicht so aufwändig wäre, müsste man ja drei Potis einbauen und dreifarbige (RGB-)LEDs reinhaun. Dann könnte man daraus jede Farbe mischen.. Auch cool, oder? :cool:

    Conrad hat keine LEDs und Widerstände? Ja, und Schweine können fliegen. Das würd ich überprüfen.

  19. Köstliches Brot

    Köstliches Brot Threadersteller Registrierter Benutzer

    Im Board seit:
    11.04.04
    Zuletzt hier:
    9.12.16
    Beiträge:
    1.799
    Ort:
    Meppen
    Zustimmungen:
    54
    Kekse:
    1.007
    Erstellt: 26.05.05   #19
    Einmal habe ich geguckt und da stand: Im Moment nicht lieferbar.
    Jetzt zwar schon aber ich habe schon einen Kumpel beauftragt, die Teile zu besorgen.

  20. BinHansen

    BinHansen Registrierter Benutzer

    Im Board seit:
    04.09.04
    Zuletzt hier:
    15.10.08
    Beiträge:
    54
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 29.05.05   #20
    Ich sach nur ebay.... da krichse das alles ziemlich billich
