    Hallo zusammen,

    ich habe mir für meine Blacktop Telecaster 2 Phat Cat(s) von Seymour Duncan (P90 Style Humbucker) gekauft.
    Jetzt bin ich verwzeifelt auf der Suche nach den korrekten Schaltplänen/Verkabelung/Wiring. SD selber hat für die Phat Cat nur ein Diagramm mit 2 Volume und 1 Tone Poti. Meine Tele hat aber natürlich nur 1 Tone und 1 Volume.

    Kann mir hier irgendjemand helfen?
    Ich wechsle zum ersten Mal selber die Tonabnehmern, daher bin ich etwas vorsichtiger.

    Vielen Dank

  2. Tiefschwarz

    Tiefschwarz Registrierter Benutzer

    Im Board seit:
    19.03.17
    Zuletzt hier:
    3.08.20
    Beiträge:
    317
    Ort:
    Hameln
    Zustimmungen:
    389
    Kekse:
    5.976
    Erstellt: 29.01.19   #2
    Du musst nur beide Pickups auf einen Vol-Poti legen, statt diese auf je einen Vol-Poti zu verteilen. Ist eigentlich nicht so schlimm, versuch es einfach mal.

  3. bushleaguer1984

    bushleaguer1984 Threadersteller Registrierter Benutzer

    Im Board seit:
    18.02.14
    Zuletzt hier:
    30.12.19
    Beiträge:
    12
    Ort:
    Berlin
    Zustimmungen:
    2
    Kekse:
    10
    Erstellt: 29.01.19   #3
    okay. Schonmal vielen Dank dafür.
    Aber wie bekomme ich dann die einzelnen Pickups an den 3-Way Switch?

  4. Tiefschwarz

    Tiefschwarz Registrierter Benutzer

    Im Board seit:
    19.03.17
    Zuletzt hier:
    3.08.20
    Beiträge:
    317
    Ort:
    Hameln
    Zustimmungen:
    389
    Kekse:
    5.976
    Erstellt: 29.01.19   #4
    So ähnlich müsste das aussehen. Den Zusatz mit dem Trem einfach weglassen.

    [​IMG]

  5. bushleaguer1984

    bushleaguer1984 Threadersteller Registrierter Benutzer

    Im Board seit:
    18.02.14
    Zuletzt hier:
    30.12.19
    Beiträge:
    12
    Ort:
    Berlin
    Zustimmungen:
    2
    Kekse:
    10
    Erstellt: 29.01.19   #5
    Bitte korrigiere mich, aber ich habe das Ganze jetzt so verstanden:

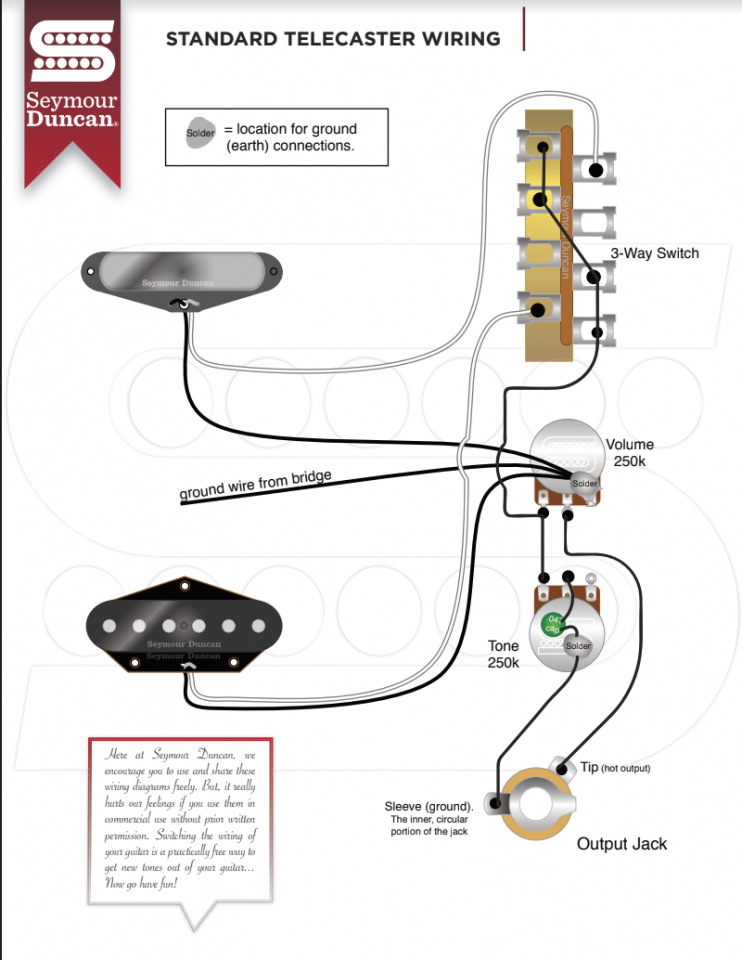

    Ich halte mich an dieses Diagramm, wobei der "innere" Draht das weiße Kabel und das äußere Geflecht schwarz ist, dann passt das soweit?


  6. Tiefschwarz

    Tiefschwarz Registrierter Benutzer

    Im Board seit:
    19.03.17
    Zuletzt hier:
    3.08.20
    Beiträge:
    317
    Ort:
    Hameln
    Zustimmungen:
    389
    Kekse:
    5.976
    Erstellt: 29.01.19   #6
    Ja, genau beim Phat Cat muss das Geflecht (auf dem Diagramm Schwarz) als Masse auf die Poti-Rückseite gelötet werden. Das Innere entspricht dann dem weißen Kabel im Diagramm.

  7. bushleaguer1984

    bushleaguer1984 Threadersteller Registrierter Benutzer

    Im Board seit:
    18.02.14
    Zuletzt hier:
    30.12.19
    Beiträge:
    12
    Ort:
    Berlin
    Zustimmungen:
    2
    Kekse:
    10
    Erstellt: 29.01.19   #7
    VIELEN DANK. Jetzt hab ichs. :great:
    --- Beiträge zusammengefasst, 29.01.19, Datum Originalbeitrag: 29.01.19 ---
    Ich habe noch eine kurze Frage:
    Hab mir 250k Potis von Fender dazu bestellt. SD selbst hat im Wiring Diagramm ein 500k Poti. Gibt es hierfür bestimmte Empfehlungen / Richtlinien?

    Sollte ich lieber ein 500k Poti verwenden?

    gefällt mir nicht mehr 1 Person(en) gefällt das
  8. Tiefschwarz

    Tiefschwarz Registrierter Benutzer

    Im Board seit:
    19.03.17
    Zuletzt hier:
    3.08.20
    Beiträge:
    317
    Ort:
    Hameln
    Zustimmungen:
    389
    Kekse:
    5.976
    Erstellt: 29.01.19   #8
