Bau einer 3 saitigen Lap Steel

Slideblues · 16.02.17

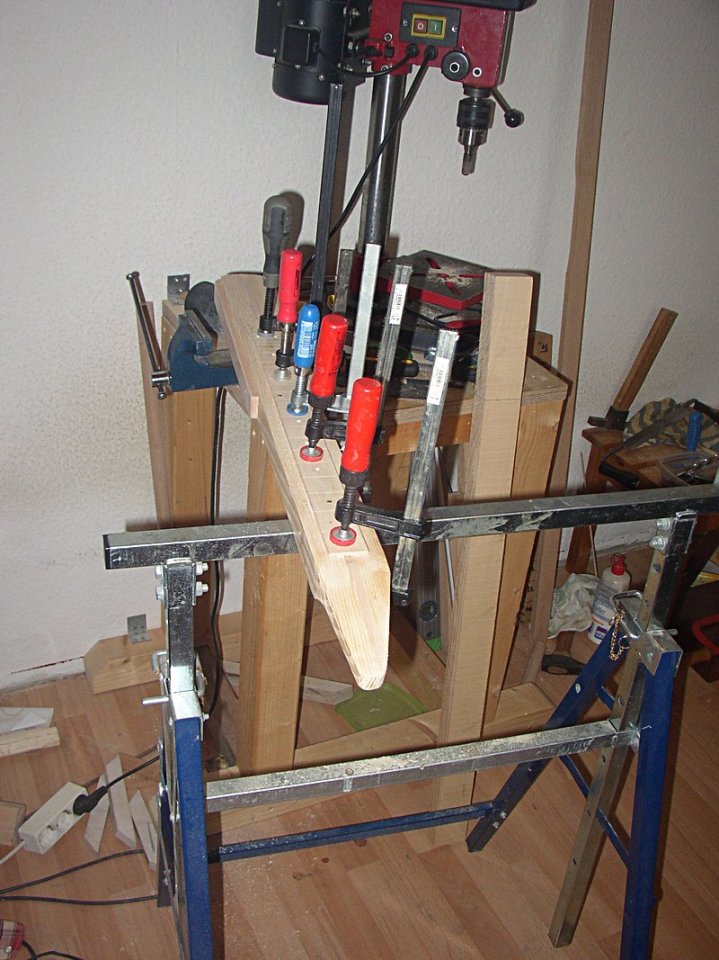

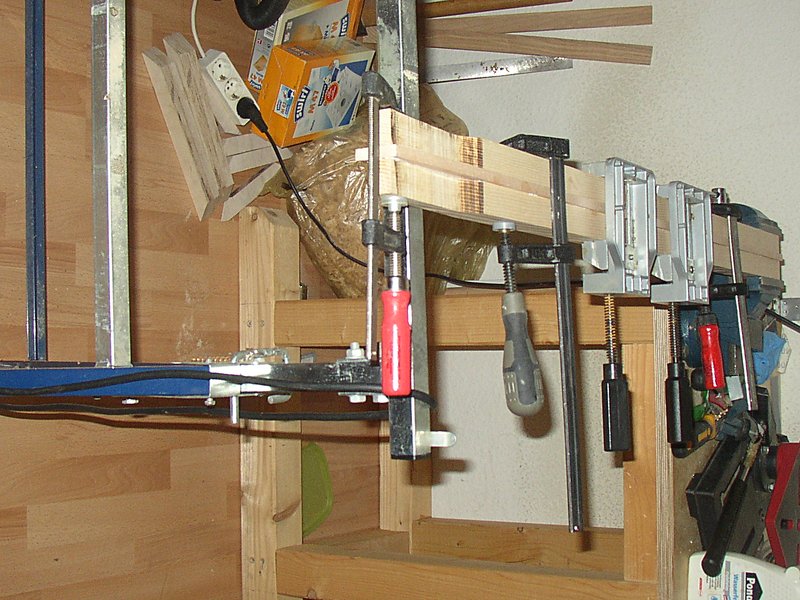

Sozusagen als Nebenprojekt zur 5 saitigen Lap Steel, war ich schon angefangen, den Korpus für die Three String Gitarre zu bearbeiten... Dieser ist aus massiver extrem harter Eiche und wurde mit einem Streifen Buche gesperrt..der eher dazu dient, einen Akzent zu setzen und den Korpus etwas breiter macht.

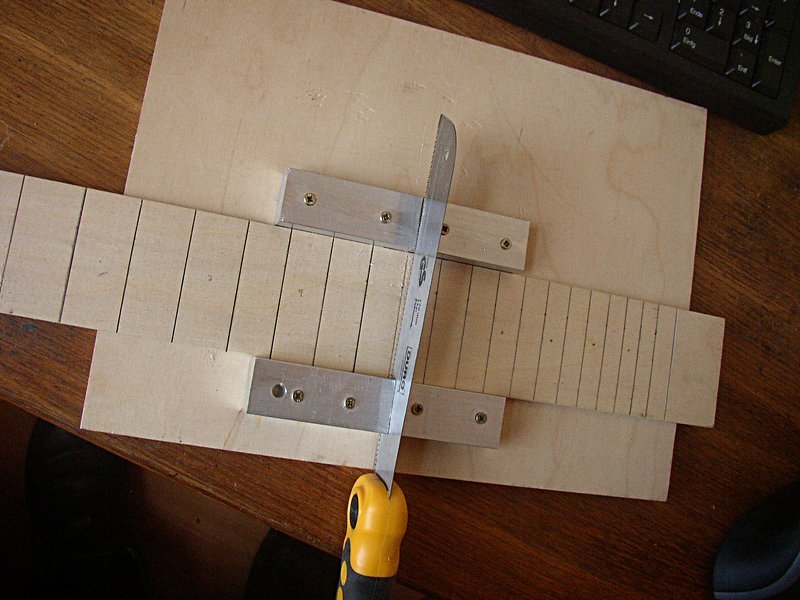

Einen 3 poligen PU, mit ca. 7K DCR habe ich noch liegen und passend dazu Mini Potis von Göldo (250K log). Das Griffbrett wird wieder aus 3 mm starkem Multiplex... auf dem Foto ist das Sägen eines breiteren Griffbrettes zu sehen, beim schmalen Fretboard (36 mm) habe ich es genauso gemacht... Sattel und Steg werden wieder aus Aluwinkeln hergestellt...

Slideblues · 17.02.17

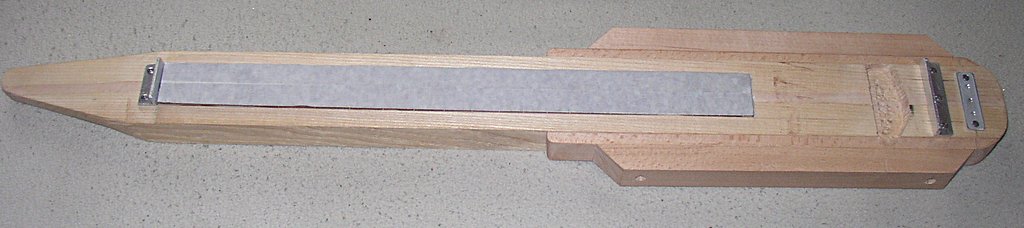

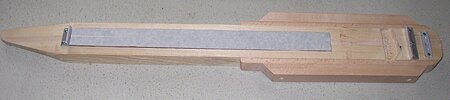

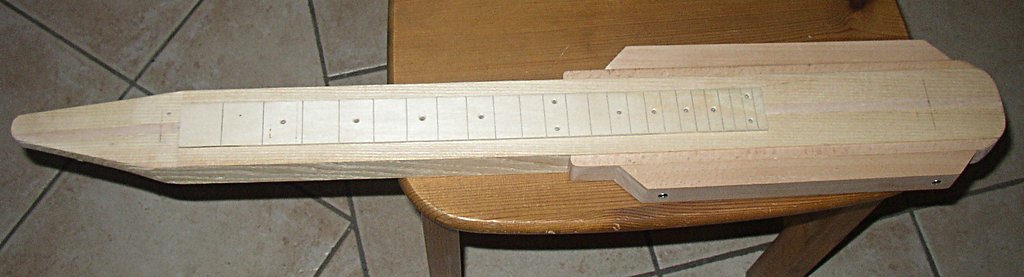

Der Body ist soweit fertig.. Schick im "Art Deco" Design... der obere "Flügel" lässt sich abnehmen und wird die Potis und Klinkenbuchse beherbergen.. Als nächstes folgen dann die Bohrungen, Fräsungen und das Schleifen und Ölen...

Slideblues · 18.02.17

Auch wenn es Keinen interessiert... (vielleicht hätte ich fragen sollen, welchen PU ich nehmen soll...

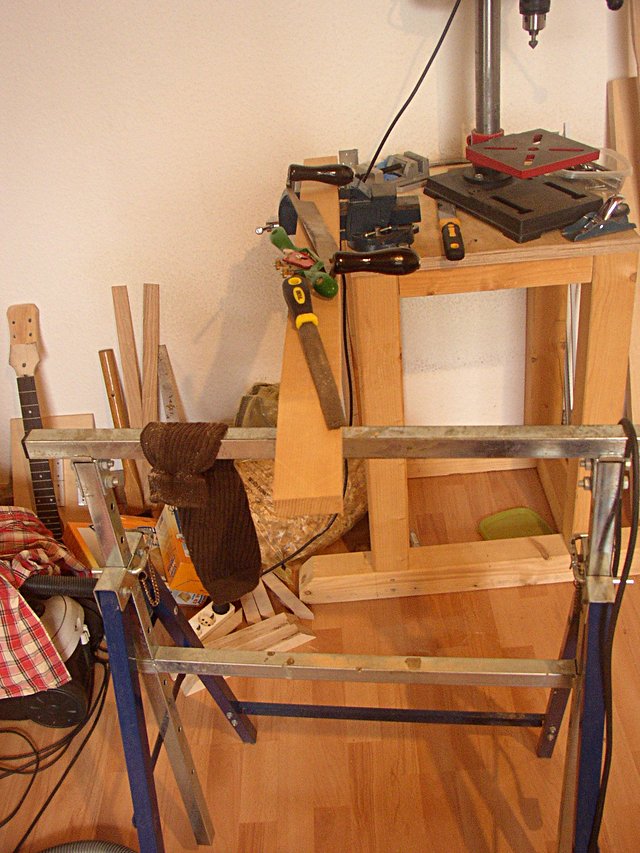

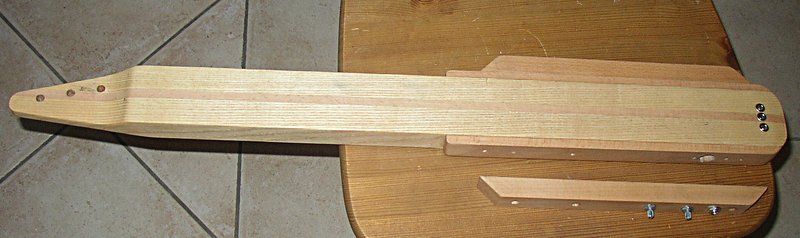

), bin ich ein gutes Stück weiter gekommen... Die Bohrungen / Fräsungen (bis auf die Löcher für die Mechaniken) sind soweit fertig... Jetzt geht es ans Schleifen...

Slideblues · 19.02.17

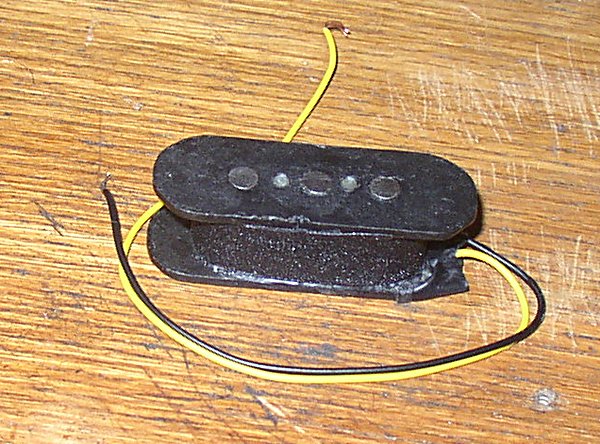

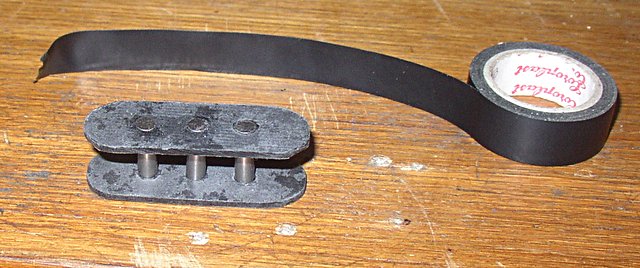

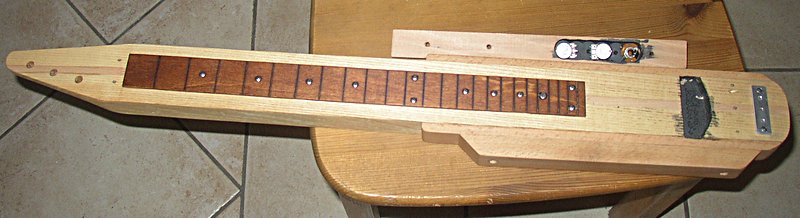

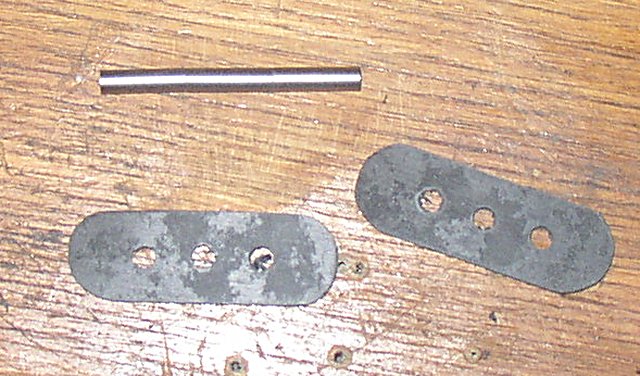

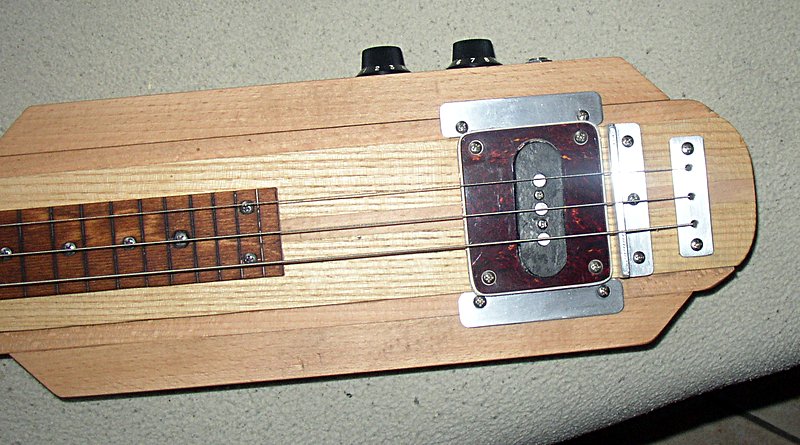

Und wieder bin ich ein Stück weiter... der Body ist fertig geschliffen, geölt und gewachst und da ich mich entschlossen habe, doch wieder den PU selber zu bauen... ist selbiger nun auch fertig... Der PU liegt so um die 2K DCR (durch den dickeren Draht "0,1 mm).. Den Bobbin habe ich aus Vulcanfiber gemacht und die Magnete sind welche aus Alnico 5.

Slideblues · 20.02.17

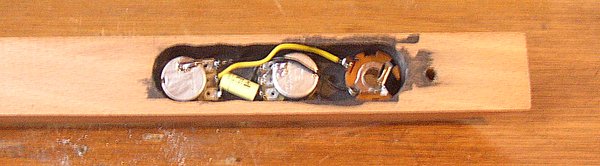

Eigentlich ist "Sie" fertig, leider fehlen noch die Mechaniken..., die wohl morgen kommen... (hatte extra "6 Links" bestellt, damit ich noch welche für eine CBG habe)... Hier noch die Elektrik..

250K (log) Göldo Potis, HB Klinkenbuchse (da etwas kleiner), 50's Wiring und ein 47nF Roederstein Tone Cap...

Slideblues · 22.02.17

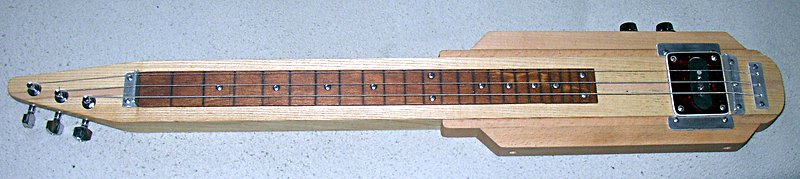

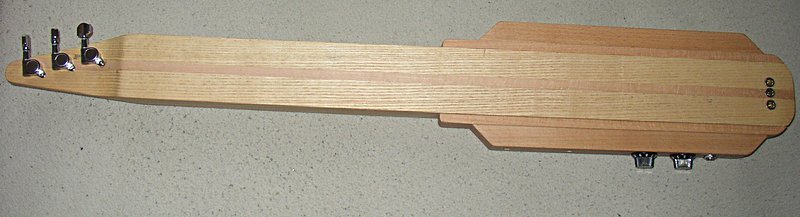

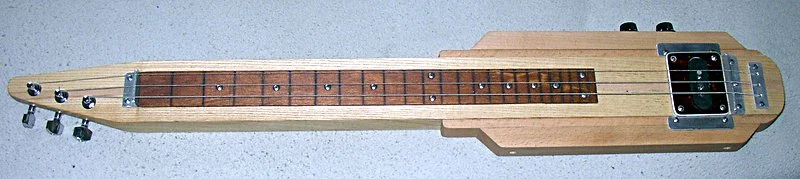

... und nun ist sie fertig... und ich ich bin mit dem Werk sehr zufrieden... Bedingt durch den massiven Body ist sie auch akustisch recht laut... Am Amp kommt richtig Freude auf... (Ich werde noch ein-, oder zwei Soundbeispiele anhängen, die Tage..)

Zu den Daten.

Länge: 780 mm
Breite: 125 mm
Dicke: 32 mm
Wight: 2,4 Kg
Mensur: 23" (584 mm, 2 Oktaven)
Finisch: Öl- / Wachs
