Servus,
heut gibts eine Zusammenfassung über die letzten zwei Arbeitstage (Donnerstag und Freitag).
Nachdem die Halstasche ja jetzt gefräst ist, ging es mit der Tremolofräsung weiter, damit die Mensur stimmt.
Also Hals eingeschraubt, den Abstand zum 12.Bund gemessen und verdoppelt.

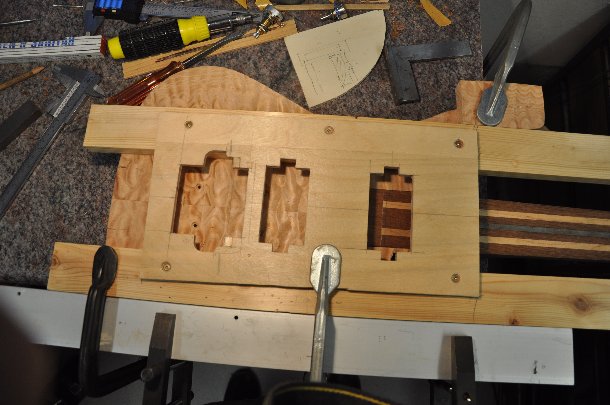

Hier hatten wir eine Schablone zuhilfe, wo auch schon die Pickupfräsungen drin sind. Die haben wir an eine Aluleiste angeschlagen und brauchten die Schablone dann einfach
nur noch in x-Richtung verschieben

Bild 41/42: Mittlerweile wurde der Korpus an den Stellen zusammengeschraubt, wo später die Tremolobolzen reinkommen.

Dann wurde das Tremolo probehalber draufgeschraubt, das Griffbrett aufgesetzt, und zwei Nylonschnüre als E/e-Saitenersatz verwendet, um zu testen, ob das Tremolo schön
mittig verbaut ist. Die hohe e-nylonschnur wurde auch noch gespannt, und die Gitarre hat tatsächlich ihre ersten Töne von sich gegeben. Ergebnis des Experiments war, dass
die Gitarre schön oktavrein ist

Bild 43: Etwas abrichtarbeit ist aber schon noch nötig

Dann wurden die Fräsungen für die P90er gemacht:

Bild 44/45: Fräsungen sind in meinen Augen recht sauber geworden die Brandstellen werden noch abgeschliffen.

Als letzte Fräsung für diesen Teil kam das Tremolofach auf der Rückseite dran. Dazu gabs auch wieder ne Schablone, die hats uns aber leider beim ersten Fräsgang leicht verschoben,
weil es eine Schraubzwinge abvibriert hat. Ist aber halb so wild, da kommt eh der Deckel drauf, also wird davon nichts mehr sichtbar sein.

Bild 46

So das war der Inhalt der letzten zwei Tage, werde wahrscheinlich nicht mehr so bald zum weitermachen kommen, aber alles daran setzen.
Nochmal der aktuelle stand:

Bild 47/48

Peace out, bis bald



[Luckyreds]

Klingt alles toll - ich kann nur leider die Bilder nicht sehen... Bei deinen oberen Posts sehe ich sie.

Tolle Arbeit bis jetzt!



[FlyingFabi]

Tut mir leid, dass das mit den Fotos nicht geklappt hat, ich probier es einfach nochmal mit einem anderen bilderhost

Hoffe es funktioniert jetzt bis bald



[Luckyreds]

Jetzt funkts, danke !!

Schaut toll aus!!



[Zorro Zork]

Sehr schön, Fabi! Aber jetzt doch keine P-90?



[FlyingFabi]

Danke
Doch doch, das sind P90er, um genau zu sein sind das Seymour Duncan Phat Cats, dadurch dass die im Humbuckerformat gebaut sind,
hab ich halt Rahmen und Cover gebraucht

Gruß Fabi



[six harvest]

Tolles Projekt, habs eben erst entdeckt

Grüße



[Jagmaster]

Hey! Grad gesehen dass hier ja über ein jahr schon nix mehr gepostet wurde... Wird der baubericht denn noch forgeführt? Würde mcih nämlich brennend interessieren wie das gute Stück im fertigen Zustand dann so aussieht =)



[Yvo93]

Alter Schwede!
Bis hierhin sah das wirklich sehr sehr gut aus!
Ich hoffe du hast die Gitarre fertig gestellt?
Ich würd auch gern in nächster Zeit (ich hab dieses Jahr mein Abi fertig gemacht...) sowas in die Richtung machen.
Hoffe du postest das Endergebnis noch hier rein !
