Galactical pimp up

[Ben zen Berg]

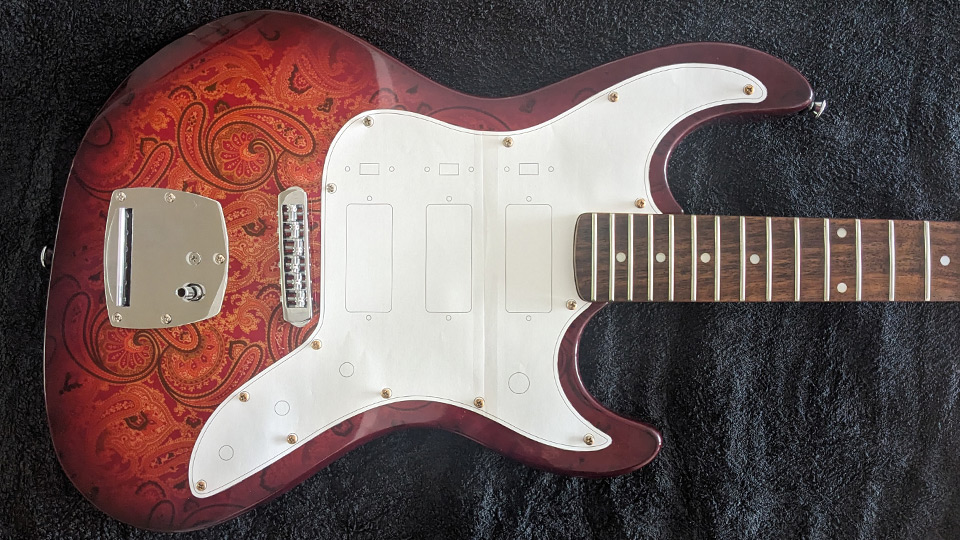

Das Pickup-Template ist fertig, alles passt.



[Ben zen Berg]

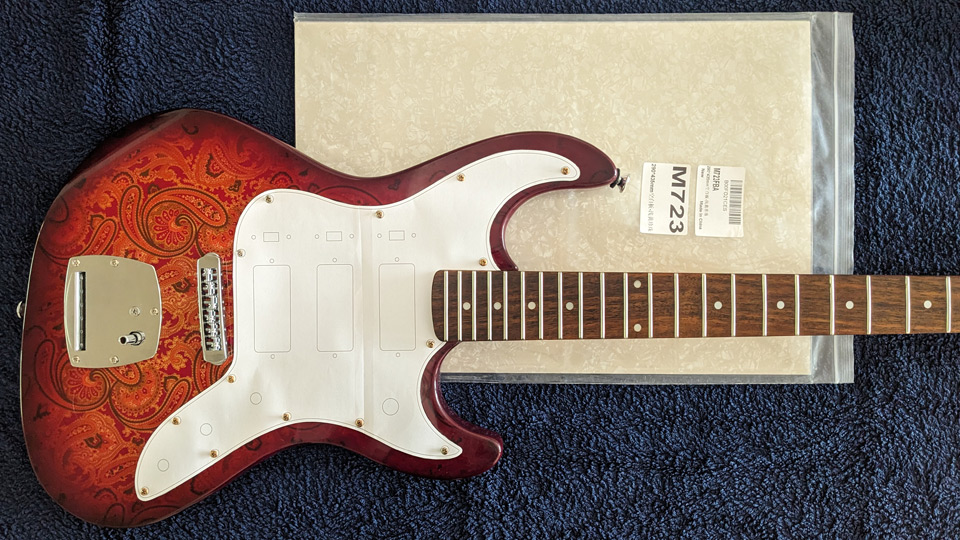

Ich habe ein Pickguard-Blank in Chream Perloid bestellt, hat ein wenig was von einem Raucher-Salon. Ist aber nicht ganz so hart im Kontrast und kann auch für ein anderes Projekt benutzt werden.

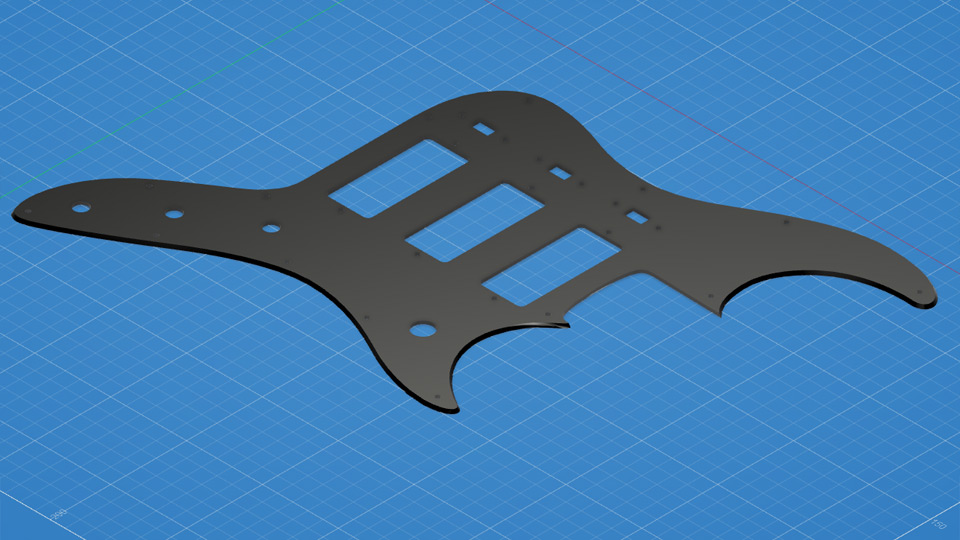

Das Pickguard habe ich schon als 3D-Modell angefertigt.

Dann kann ich es auf meiner Baby-CNC fräsen. Die ist aber noch zu klein dazu - ich habe aber schon ein Erweiterungs-Kit bestellt.

Ob es dann wirklich galaktisch ist - ich bin mir nicht sicher...



[Ben zen Berg]

Vielleicht verwende ich es auch nur für die Hartwood (https://www.musiker-board.de/thread...rch-top-und-perloid-aging.751081/post-9719765)



[Ben zen Berg]

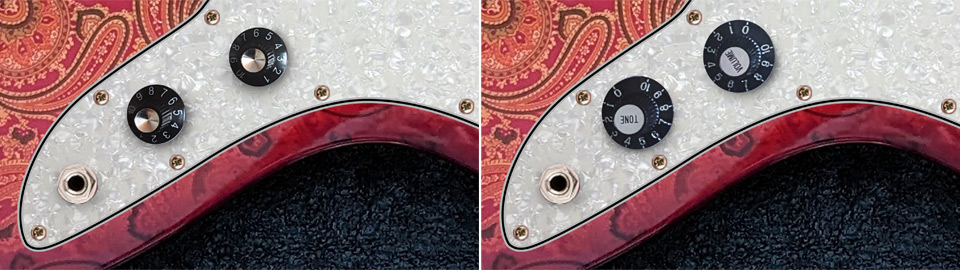

Die Witch Hat Knobs hatte ich zu klein in die PhotoShop Datei montiert, die sind viel größer. Deswegen habe ich Fender Amp Knobs bestellt, die der gewünschten Größe entsprechen.

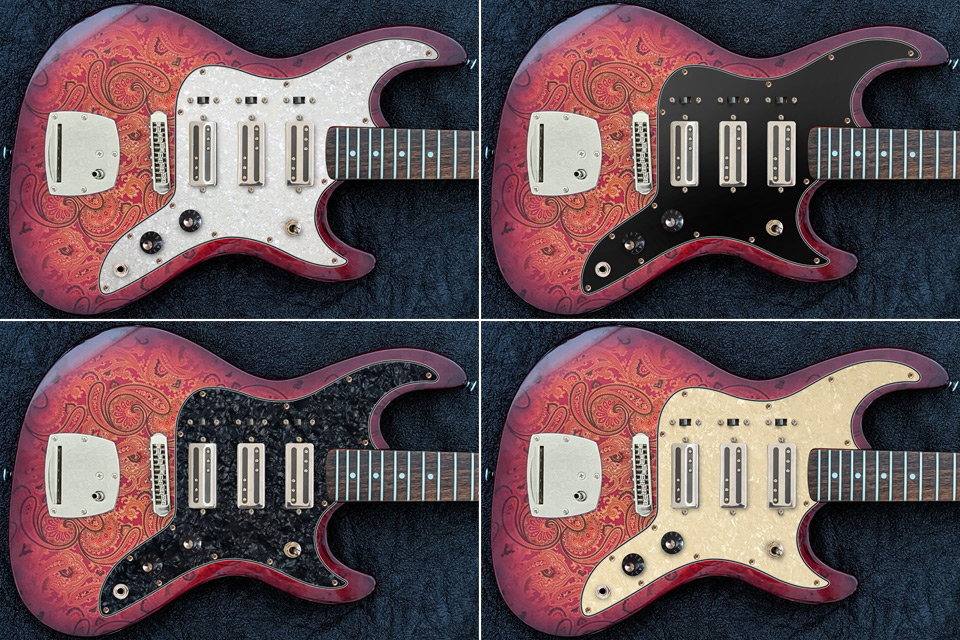

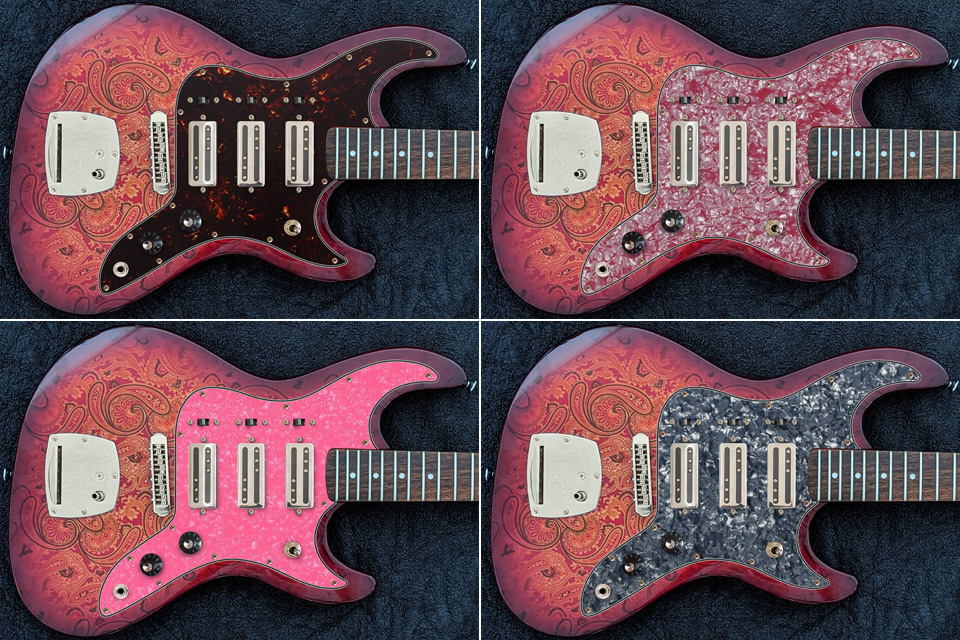

Ich bin aber weiterhin unschlüssig, welches Pickguard-Material ich nun nehmen soll.

Und ich will auch nichts unversucht lassen, aber es wird nicht besser.

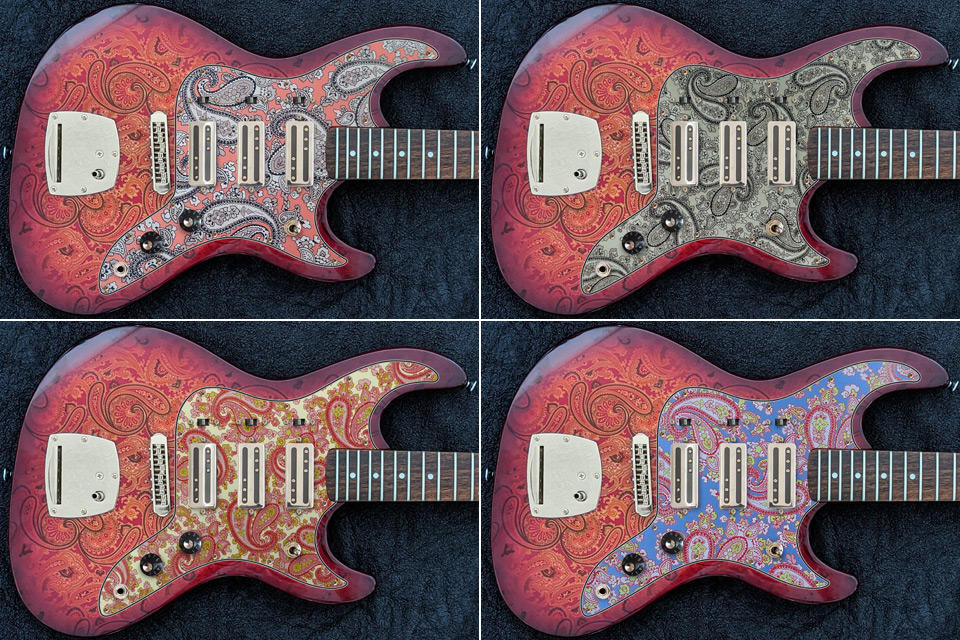

Denn eigentlich finde ich ein Paisley-Pickguard am besten. Nur finde ich keine Rohlinge, nur Paper Guitar Body Decals in passender Größe.

Aber da fehlt mir im Moment die Idee, wie ich das ordentlich produziert bekomme.



[Ben zen Berg]

In Kanada habe ich ein geeignetes Material gefunden.

View: https://www.youtube.com/watch?v=NwAubFK0gwE

Das Macht sich doch galaktisch gut.



[Mr.513]

Das perlmuttfarbene Pickguard sah von allen Ideen am Besten aus. Es gönnt nämlich dem besonderen Lackbild die nötige Aufmerksamkeit. Die anderen waren allesamt visuell zu aufdringlich.



[Ben zen Berg]

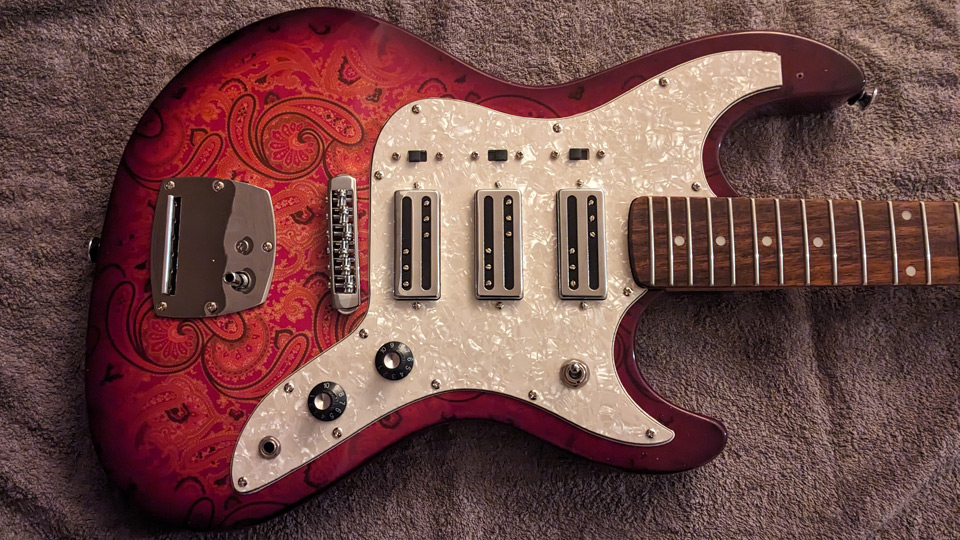

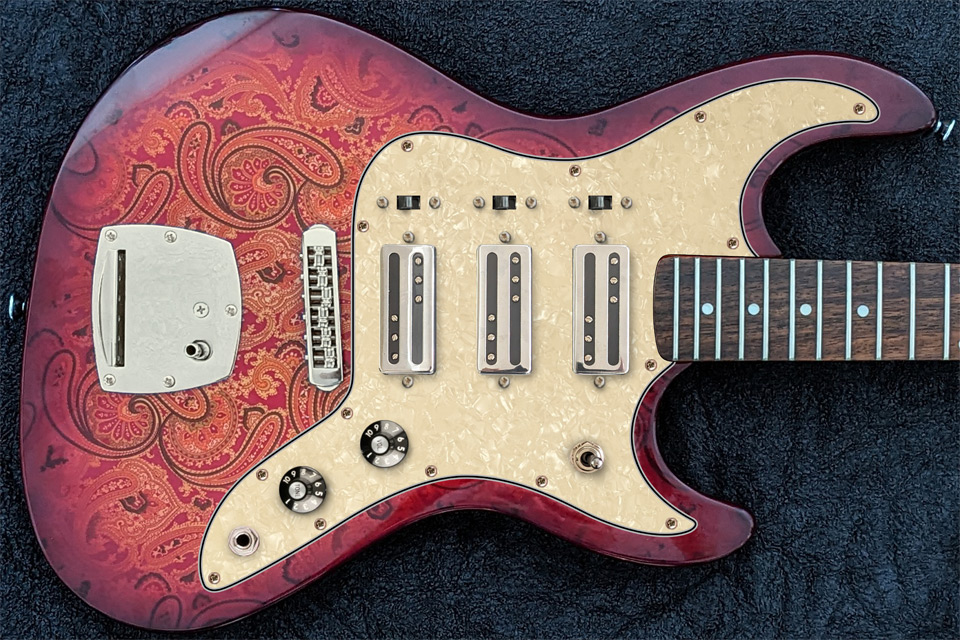

Der erste Pickguard ist misslungen.

Da das Pickguard immer noch zu groß für die erweiterete Baby-CNC ist, muss ich die Außenkontur in zwei Schritten fräsen. Das funktioniert auch ganz gut, da sich die Bohrungen für die Pickup-Schrauben gut für eine positionsübergreifende Fixierung eignen. Leider hatte ich einen Blackout bei der Einrichtung... Die fehlenden 2 cm am oberen Horn waren locker auf der anderen Seite über.
Im Original ist das Material nicht so beige wie es auf dem Foto wirkt. Es ist jedoch nur 2 mm dünn und ganz schön labbrig. Ich werde dann mal neues Pickguard-Material bestellen und erstmal die Pickups verlöten um zu hören, wie es denn so klingt.



[Ben zen Berg]

um zu hören, wie es denn so klingt.

View: https://youtu.be/vaNQ6kYjoqs



[Ben zen Berg]

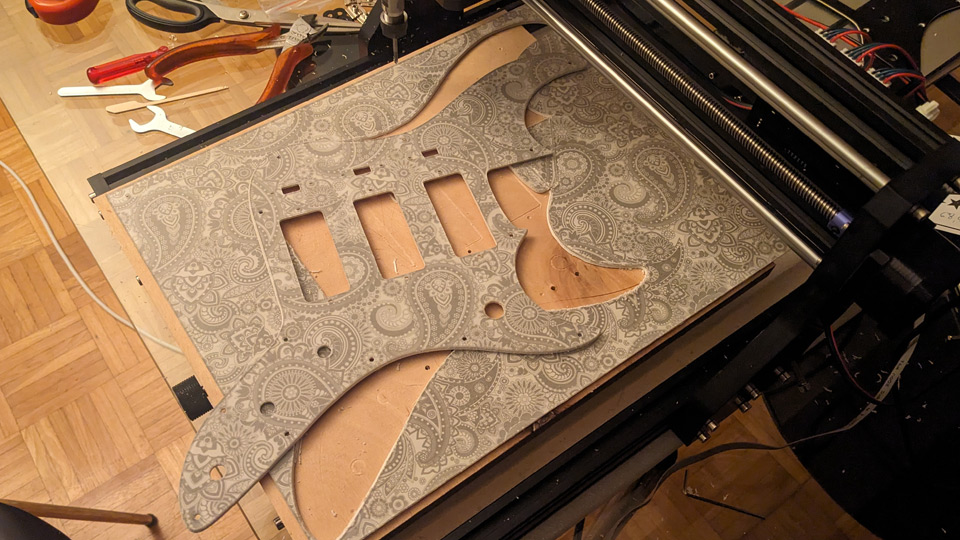

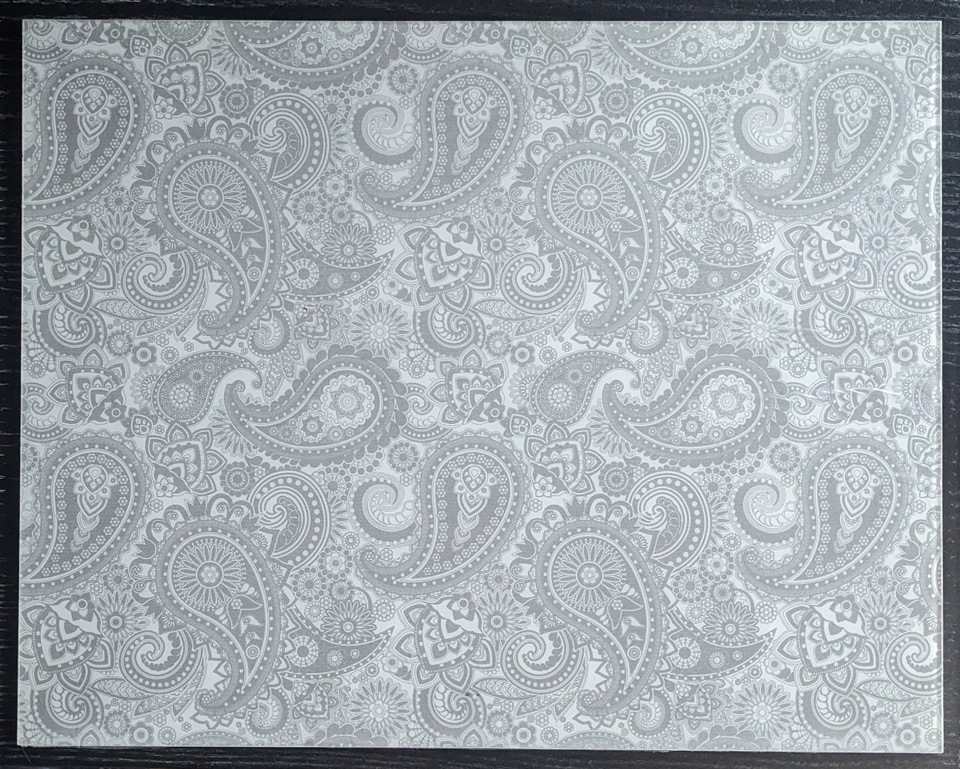

Am Mittwoch ist das Pickguard-Material endlich eingetroffen. Es hat deutlich länger gedauert, weil der Shop in Florida (nicht in Kanada, wie ursprünglich von mir geschrieben) beheimatet ist und der Betreiber mit den Folgen der heftigen Hurricanes zu kämpfen hatte.

Mit dem jetzt Original vorliegendem Dessin (Paisley ist ja doch eher etwas Textiles) konnte ich dann auch genau layouten. Die rechte Schraube des linken Schalters sitzt zentriert in einer kleinen Blume und ist mein Referentpunkt.

Und diesmal habe ich auch sehr gewissenhaft gearbeitet - Das Pickguard-Blank war fast so teuer wie damals die ersteigerte Gitarre.



[Ben zen Berg]

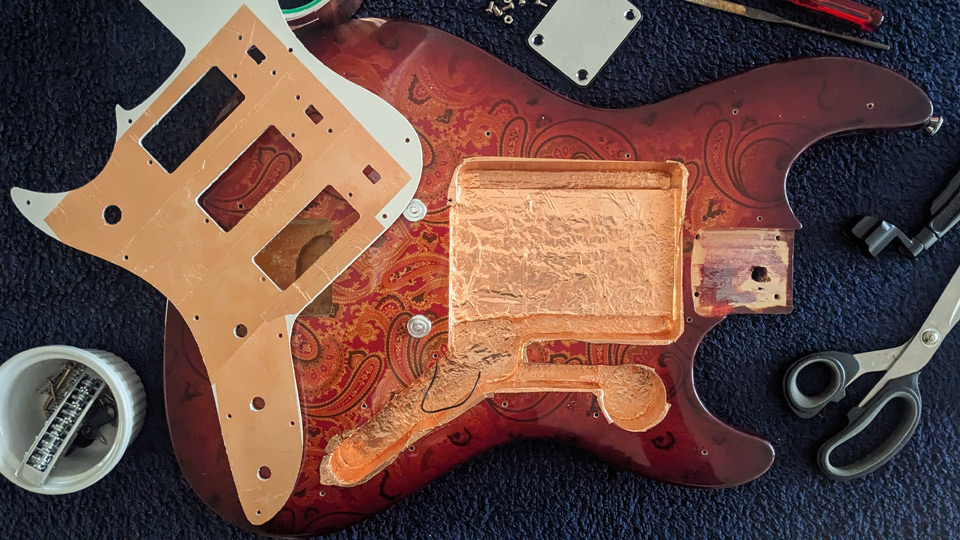

Ich habe vor Zwanzig Jahren wieder angefangen Gitarre zu spielen und vor gut Zehn Jahren angefangen Gitarren zu modifizieren oder selber zu bauen. Heute habe ich zum ersten mal ein E-Fach mit Kupferfolie geschirmt.

Das ist ja die totale Frickelei...



[Ben zen Berg]

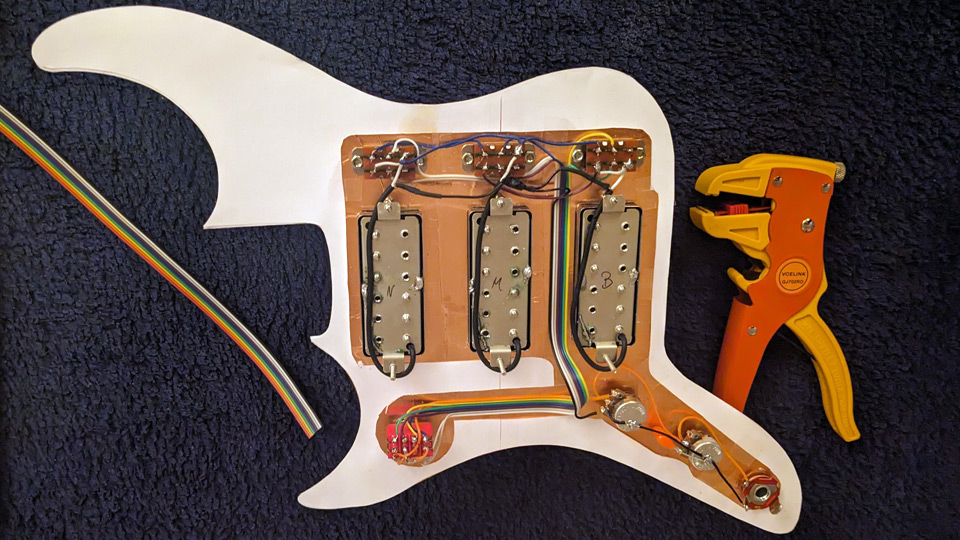

Bei so vielen Kabeln unter der Haube musste ich irgendwie für Ordnung sorgen.

Mit Kabelbindern hätte ich das nicht so sauber hinbekommen. Ich habe acht Phasen von einem zehnadrigen farbcodierten Flachbandkabel verwendet. Das habe ich einfach auf die Abschirmfolie geklebt. Damit ich es auch am rechten Platz kleben konnte, habe ich mir noch eine Schablone angefertigt.

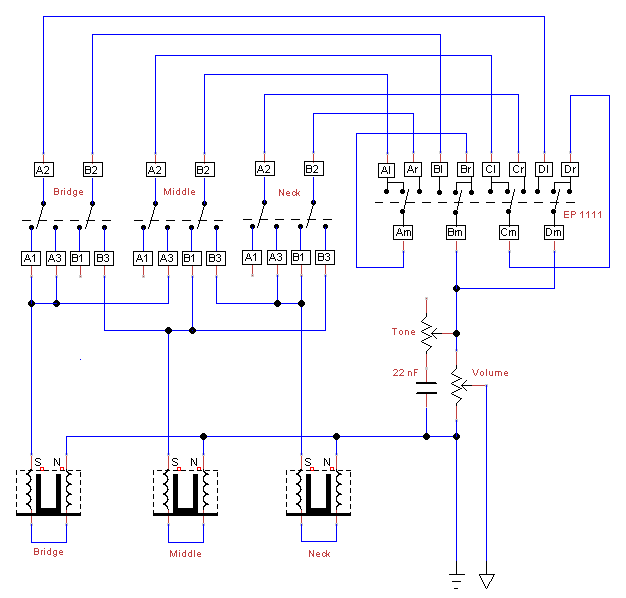

Beim prüfen aller Verbindungen musste ich aber feststellen, dass mein Schaltplan einen Fehler hatte.

Ursprünglich hatte ich beim EP 1111 die Verbindung zu Am von Cm geplant (statt von Br). Das führte jedoch zu einer ungewünschten Verbindung zwischen den einzelnen Schaltkreise, wenn der Middle-Schiebeschalters die rechte Position eingenommen hatte. Nach der Änderung funktioniert alles wie gewünscht.



[Ben zen Berg]

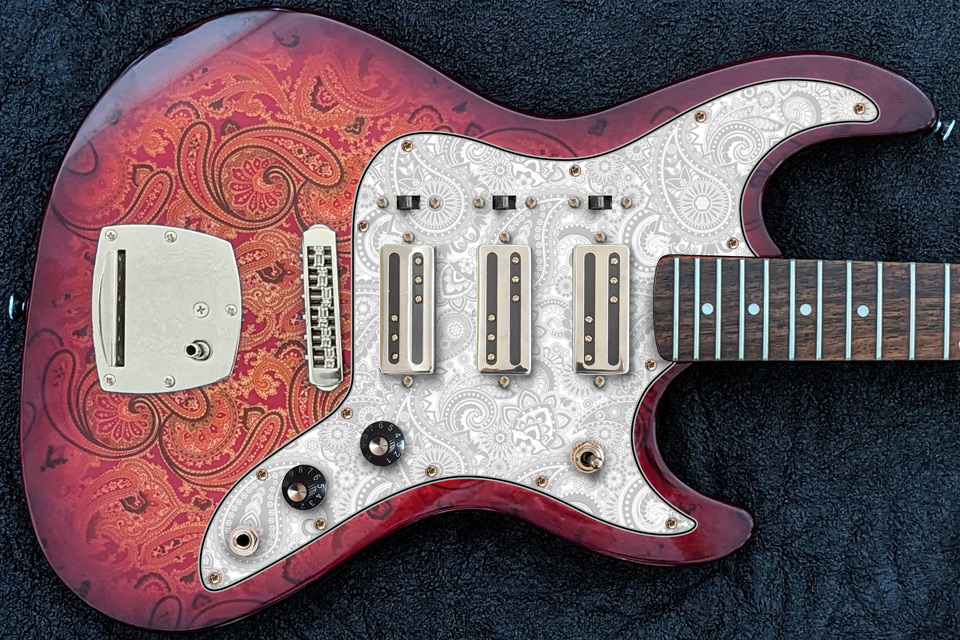

Und so sieht das Endergebnis aus:



[Ben zen Berg]

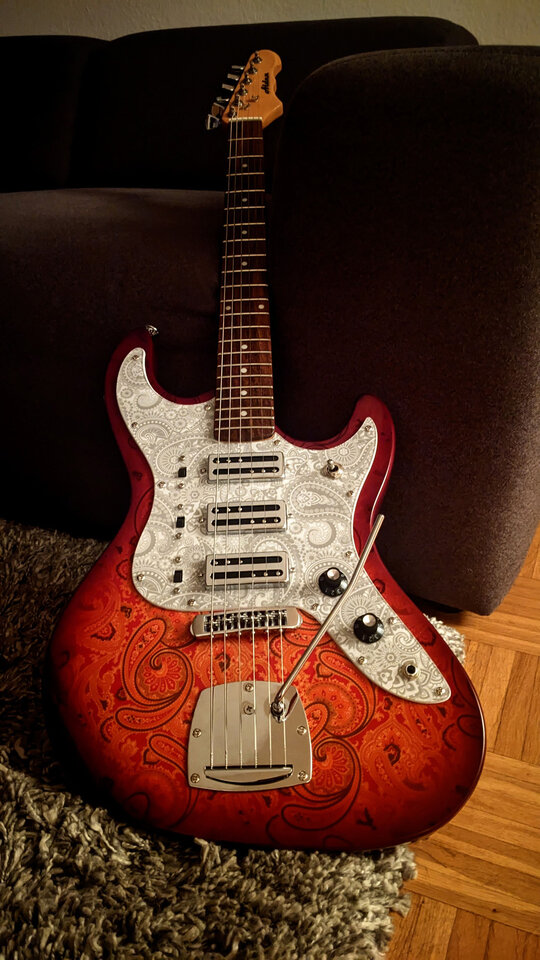

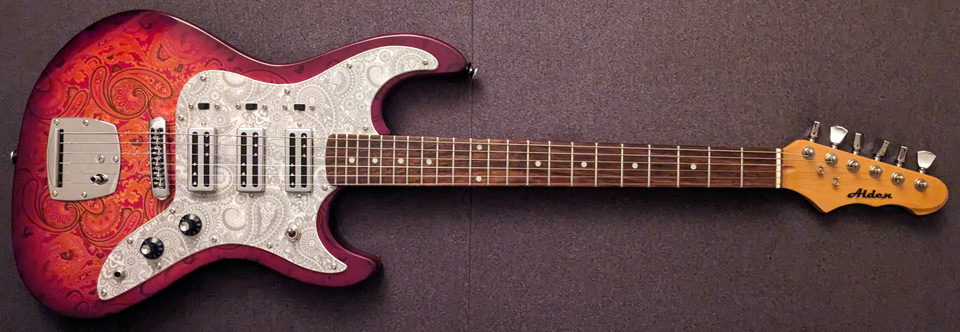

Und noch mal etwas schöner abgebildet:

Weitere Bilder habe ich im "Schickt mal Bilder Eurer Gitarren"-Thread gepostet.:

Alden Galactica mit neuer verchromter Hardware, neuen DIY-Pickups und neuem Pickguard....



[Gast68529]

Schon beeindruckend, Herr Meister der Splitcoils!
