Out-of-Phase mit einem On-On-On-Schalter ?

[kopplogII]

Hallo,
Ich suche nach einem Schaltplan oder einer Möglichkeit,
um die Out-of-Phase mit einem On-On-On-Schalter statt eines On-On-Schalters zu drehen.
Wurde das schon mal gemacht? Ist das möglich?

Warum das?
Ich möchte zwei verschiedene Tonabnehmer (sagen wir Pup-A und Pup-B) über einen einzigen 4PDT On-On-On Minischalter so steuern,
dass folgende Zustände entstehen:

1. Pup-A: in-phase / Pup-B: out-of-phase
2. Pup-A + Pup-B: beide gleichphasig
3. Pup-A: out-of-phase / Pup-B: in-phase“

... in meiner angestrebten Schaltung waere dies fuer NECK u MIDDLE einer SSS-Konfig.
Danke!



[kopplogII]

Oh...
Ich habe jetzt verstanden: das geht nicht.
Ginge das mit einem Rotary?

4P3T Drehschalter?
Dankbar, falls jemand mir da helfen koennte.



[Blazer81]

Ich denke, dass es funktionieren sollte, kann aber erst später dazu etwas sagen. Aber 3T und DT hat nichts mit Kipp- oder Drehschalter zu tun, sondern mit der Zahl der Schaltpositionen. 4P3T steht für "4 Pole 3 Throw", also 4 Schaltebenen und 3 Schaltpositionen. (DT wäre Double Throw = 2 Schaltpositionen.)
Du brauchst jedenfalls einen 4P3T on/on/on, egal ob Kipp oder Dreh. Hier wäre einer als Kippschalter:

Schalter

Netzteile und Stromzubehör bei Rockboard

www.mec-pickups.de



[Blazer81]

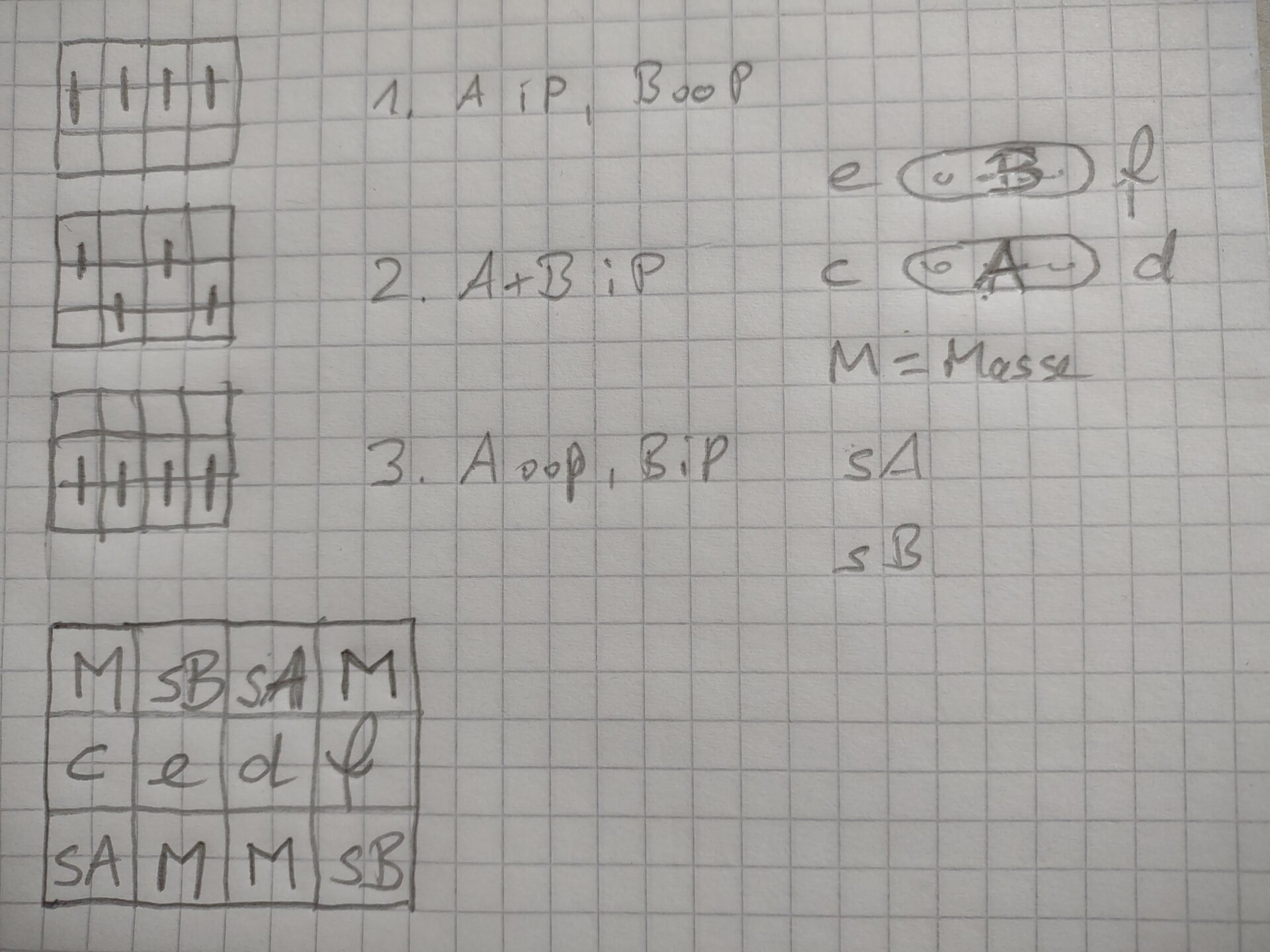

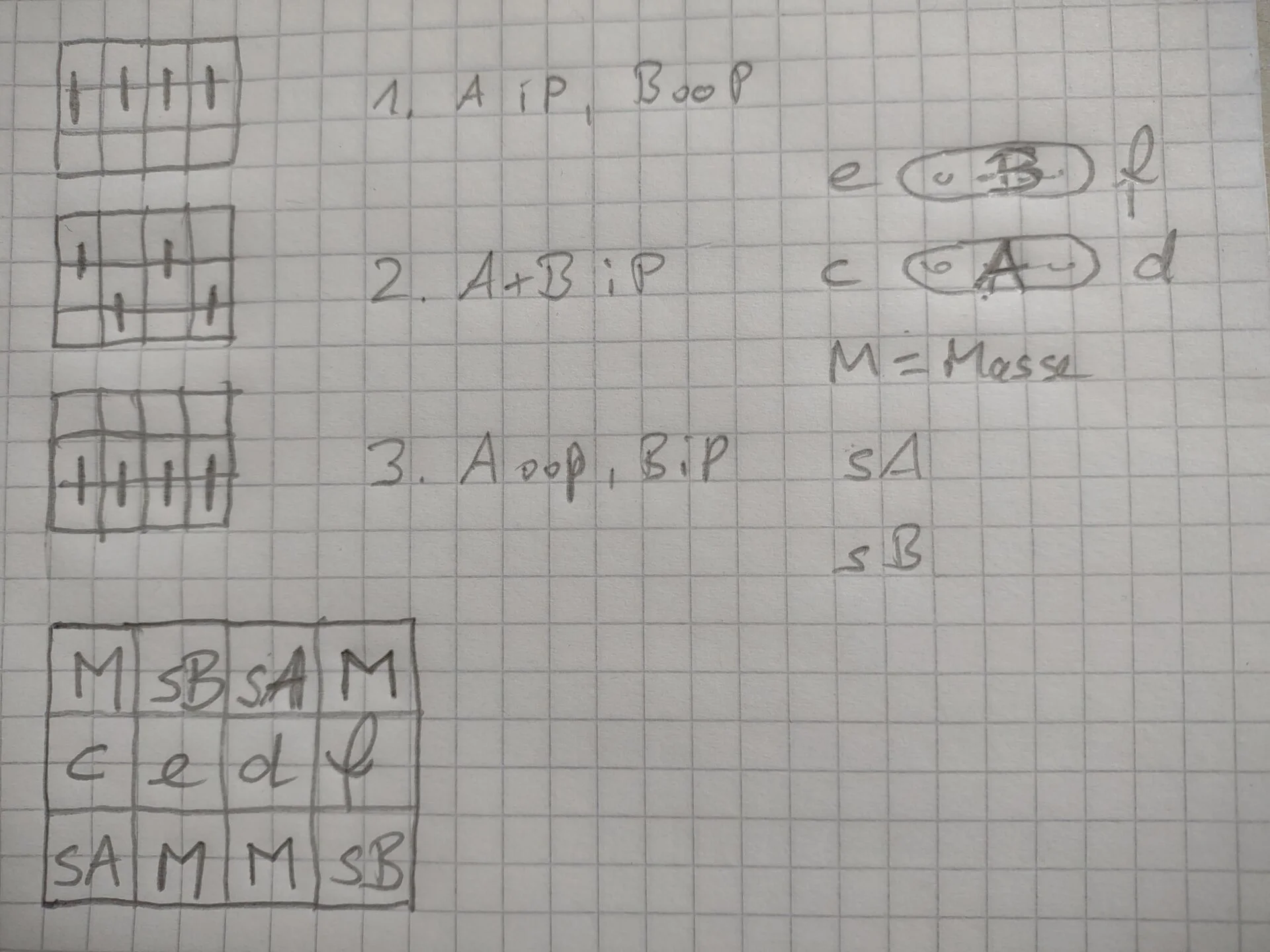

Hier wäre die Schaltung, ich hoffe du kommst mit der rudimentären Skizze klar. Oben links die drei Schaltzustände des 4P3T. c und d sind Spulenanfang und -ende von PU A, e und f diejenigen von PU B. Bei "in Phase" gehen c und e an Masse (M), und die beiden anderen zu den jeweiligen Kontakten am Fünfwegschalter: d zu sA und f zu sB. Für "Out of phase" müssen also c und d sowie e und f vertauscht werden, die resultierende Verschaltung des 4P3T siehst du dann links unten.



[Ben zen Berg]

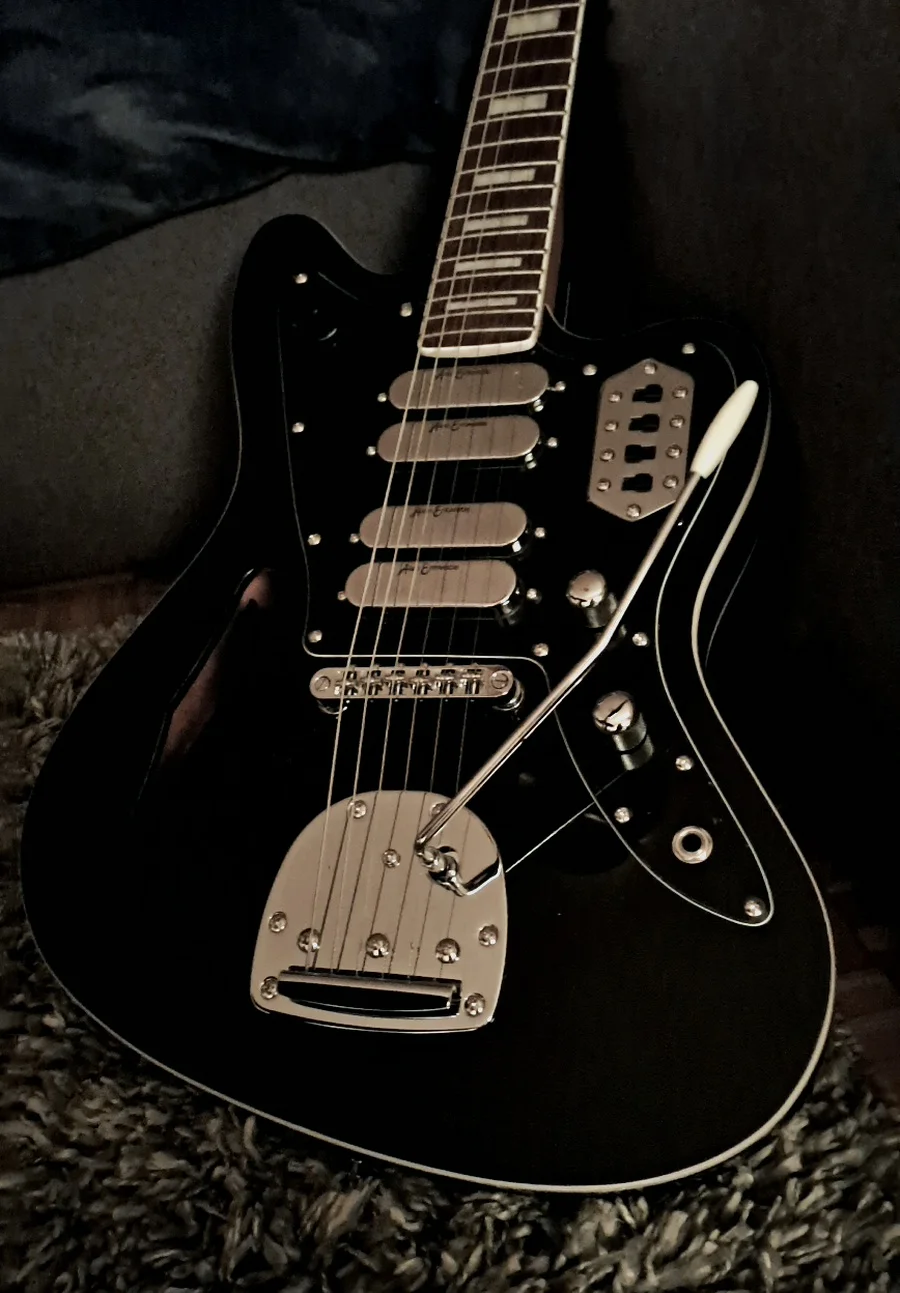

Wenn ich mir Deine Gitarre mit der Wahl deiner PickUps anschaue, denke ich, das Du dich musikalisch abseits des Mainstreams bewegst. Da möchte ich einen weiteren Vorschlag machen. Ich habe hier eine sehr außergewöhnliche Gitarre rumstehen, einen Vintage Revo Surfmaster Quad:

Diese Gitarre hat vier Single Coils, die aufgrund der Metall Cover nicht den von Single Coils bekannten "Sparkle" verbreiten.
Aber - beide Pärchen sind über die magnetische Ausrichrung out of Phase angeordnet. Wird das Bridge- oder das Neck Pärchen aktiviert, hat man den bekannten ooP-Sound. Werden alle vier PUs aktiviert, erhält man einen sehr dünnen Sound von zwei parallel verschalteten ooP-Pärchen.
Natürlich kann der dünne Sound via Booster angefettet werden. Grundsätzlich ist der ooP-Sound aber so spooky, dass ich den eigentlich nie einsetze.
Wenn ich bei dem Surfmaster jedoch drei PickUps aktiviere, erzeugt er eine Überdosis Strat-Middle-Pos-Sparkle, die ein breites Grinsen auf das Gesicht eines jeden Funkers zaubert.
Bei den ooP Schaltungen empfele ich den dritten PU immer mit in die Schaltung zu nehmen.
