Pedal-Guts - Innenansichten eines Pedals

  • Ersteller
  • #501

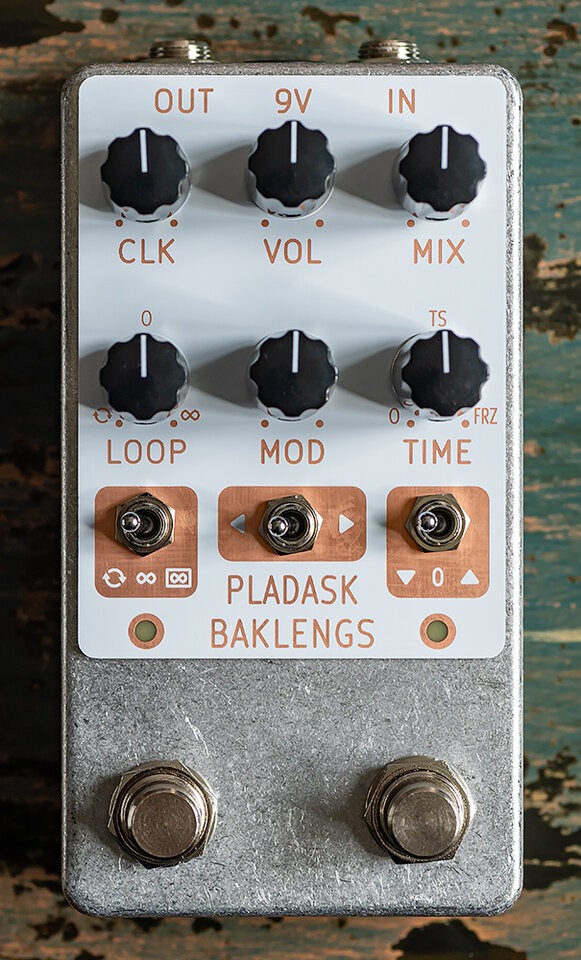

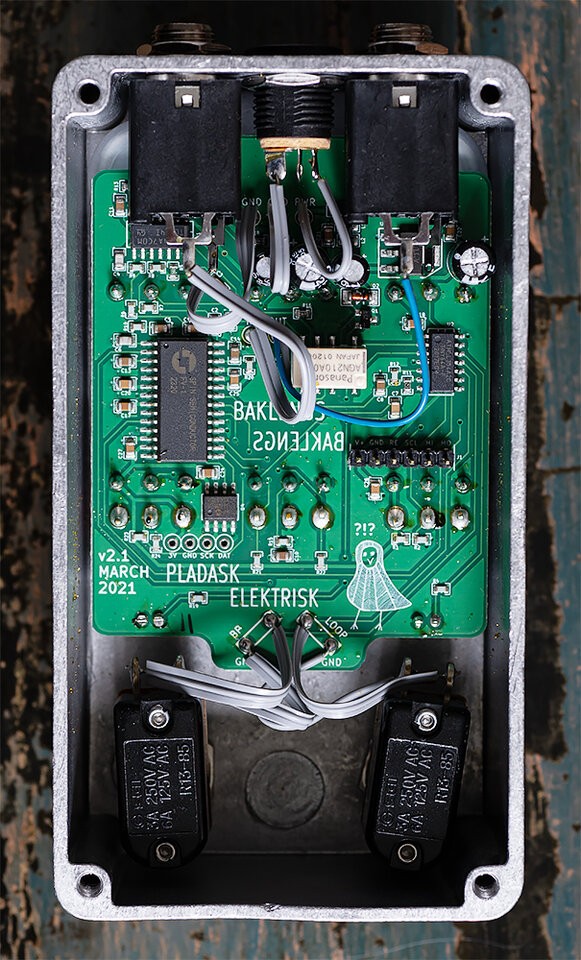

Pladask Elektrisk - Baklengs (Granular Synthesizer)


.. ..



https://www.pladaskelektrisk.com/product/baklengs-white/

  • Gefällt mir
Reaktionen: 3 Benutzer

  • #502

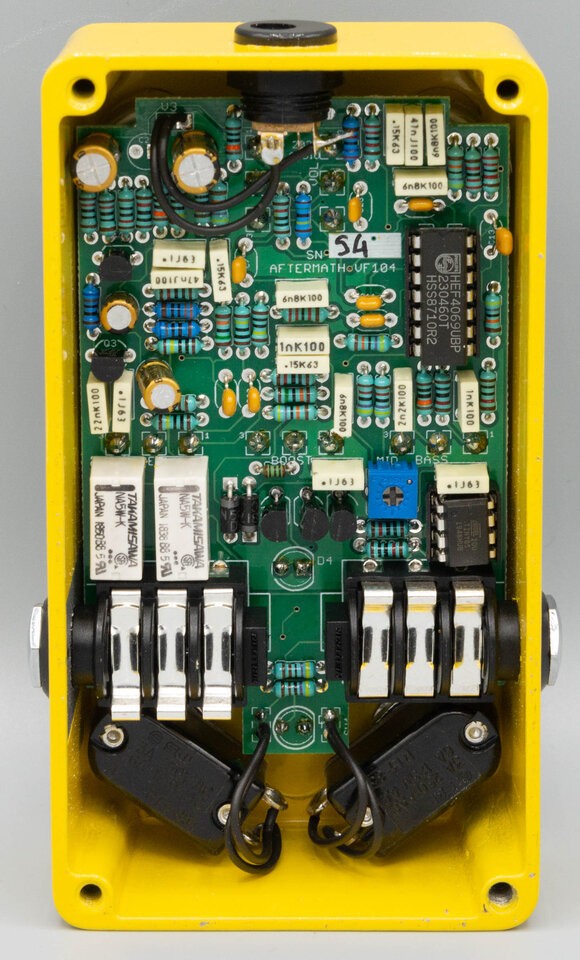

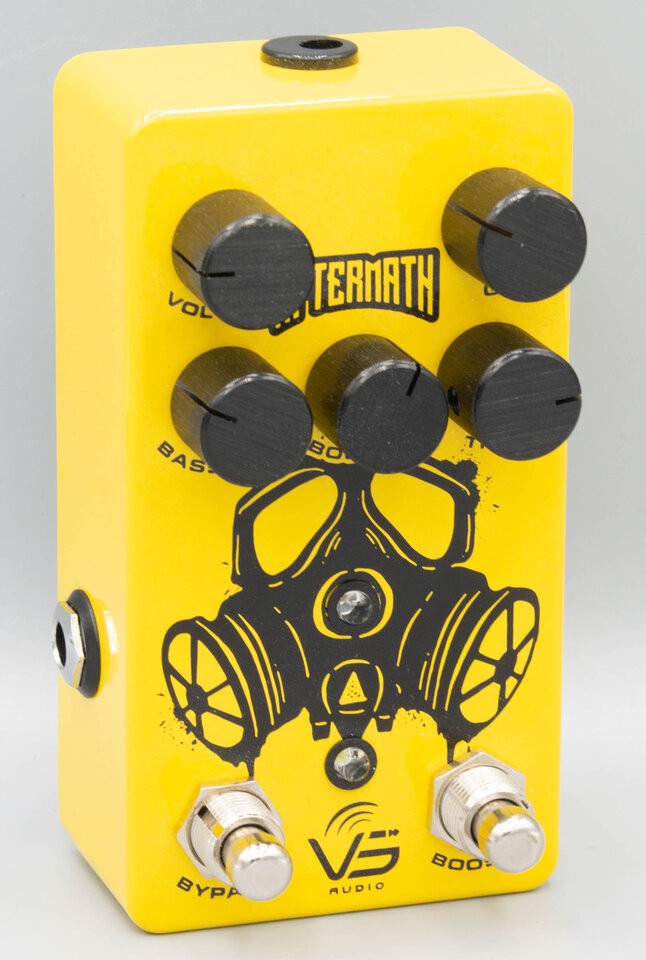

VS Audio Aftermath - Distortion

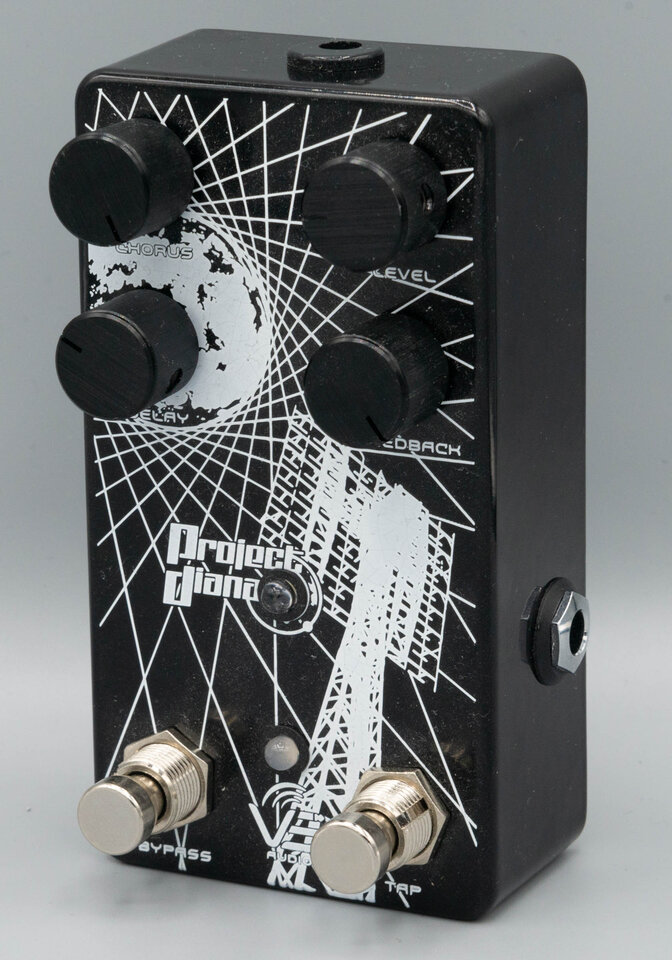

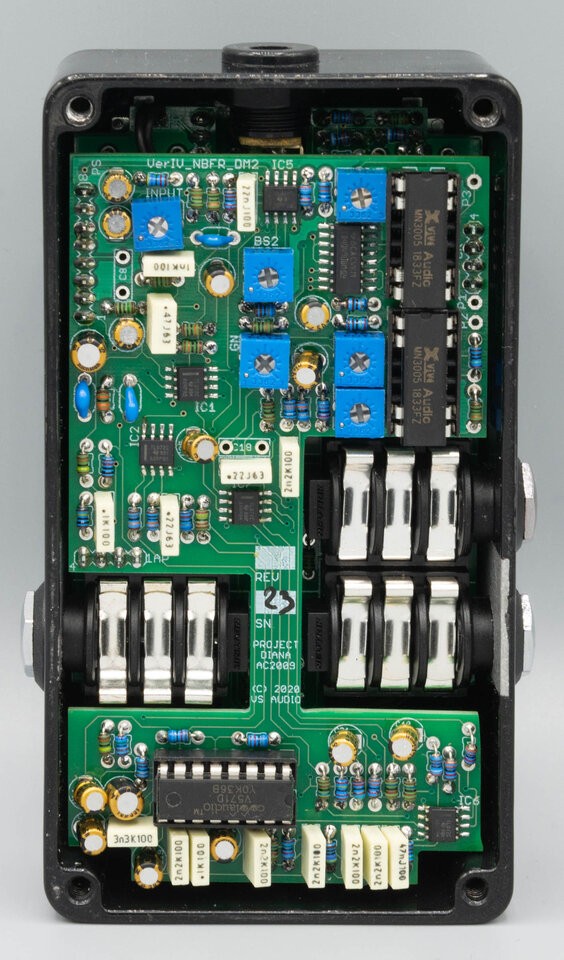

VS Audio Project Diana - Delay

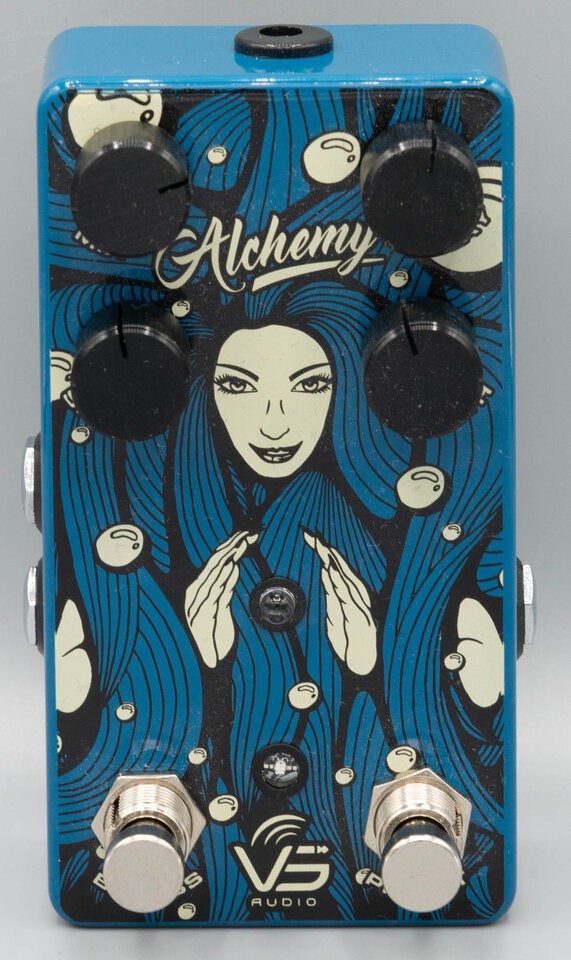

VS Audio Alchemy - Chorus

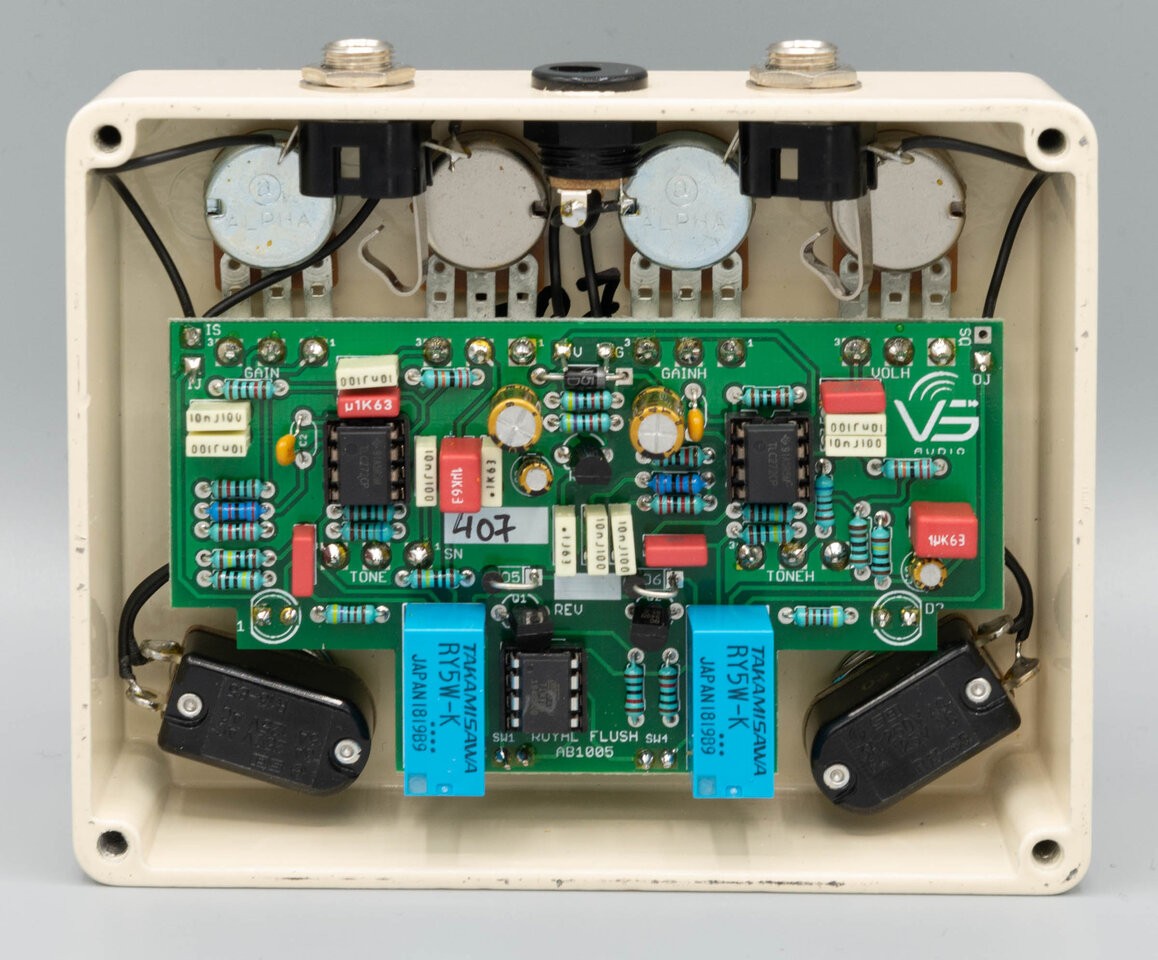

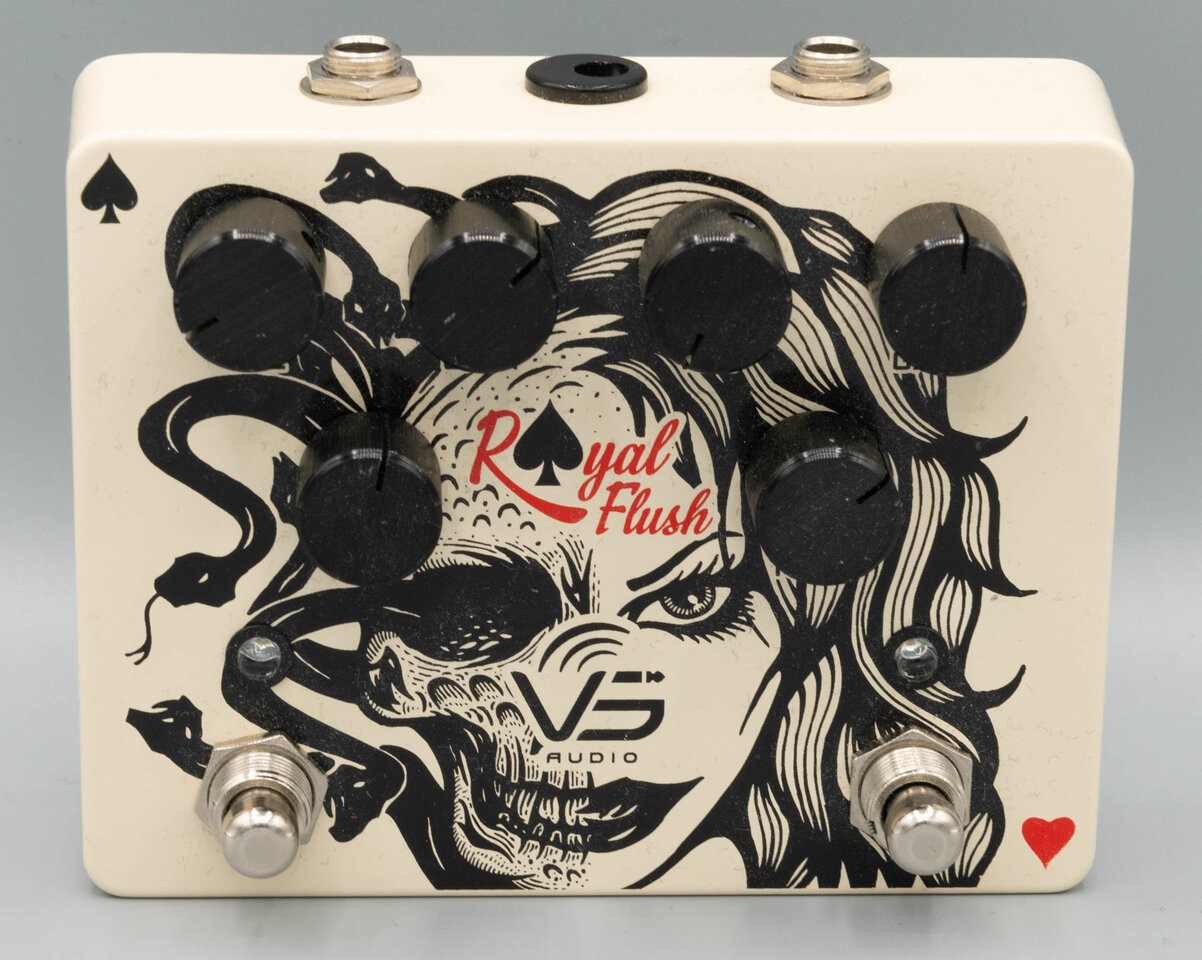

VS Audio Royal Flush - Overdrive (Blues Breaker / KoT)




  • Gefällt mir
Reaktionen: 6 Benutzer
  • #503
@dingens2k

Spitze! :great:

Der Aftermath ist allerdings mittlerweile auch schon mit SMD gefertigt, ab ca. #120.
Habe da schon mal mit dem Panos von VS Audio drüber gesprochen.
Du hast noch eines von den älteren Exemplaren erwischt. 🙂

  • Gefällt mir
Reaktionen: 1 Benutzer

  • #504

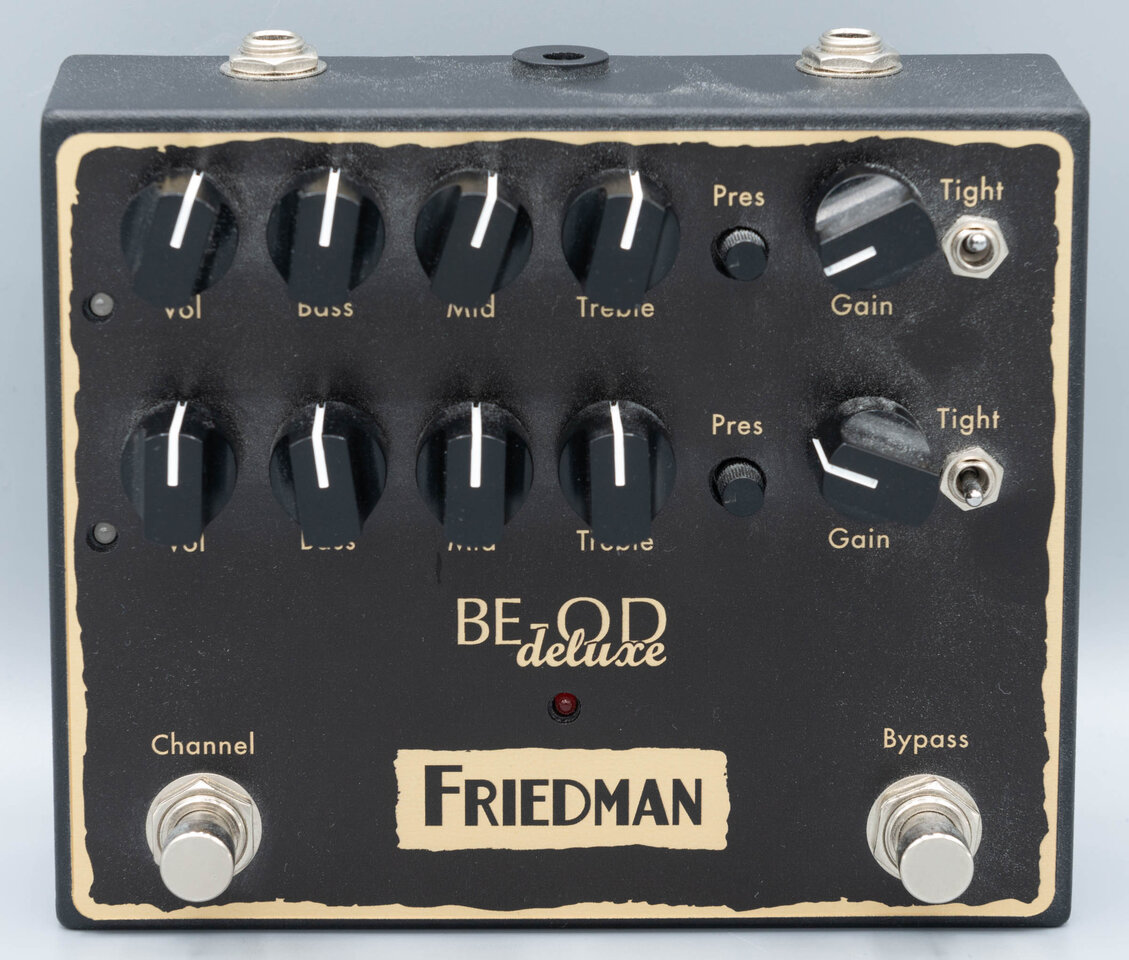

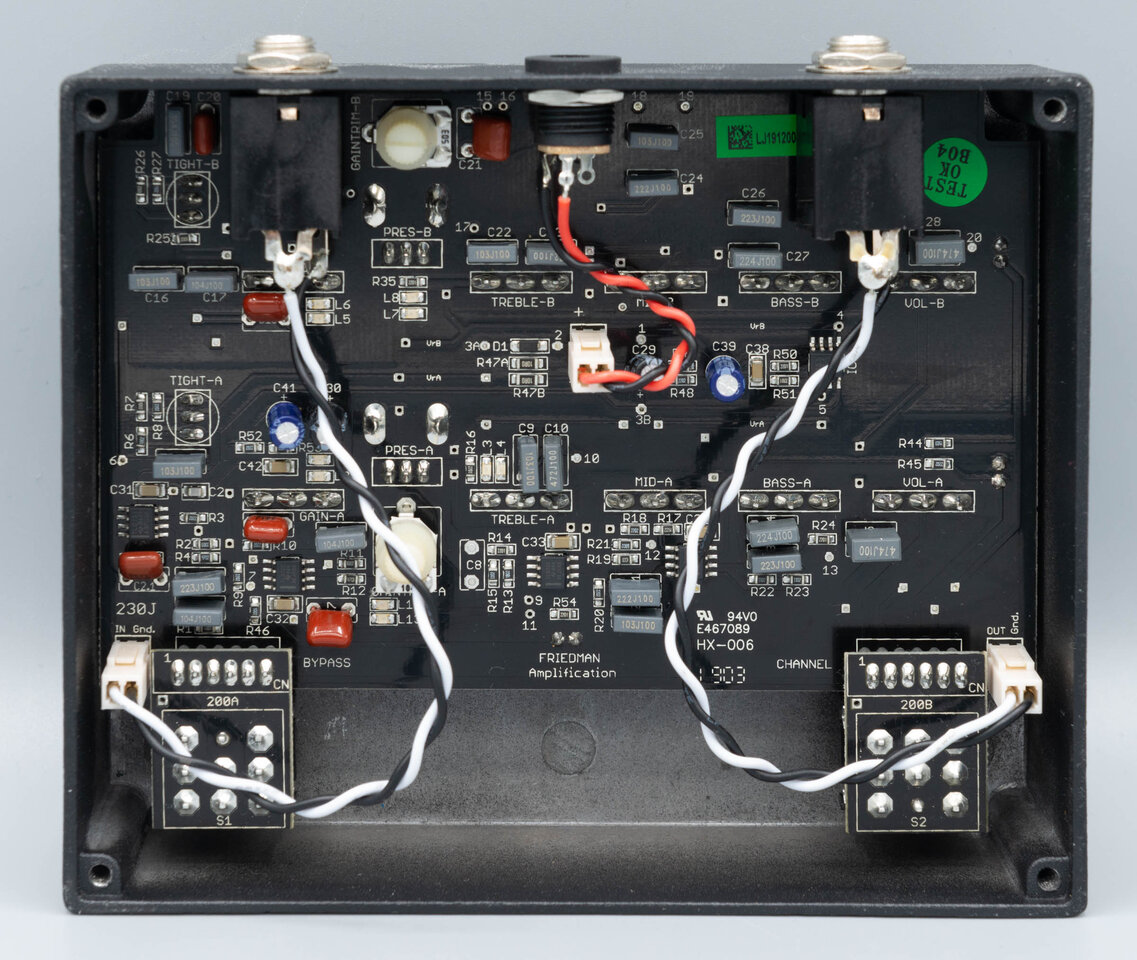

Friedman BE-OD deluxe - Overdrive / Amp in a Box

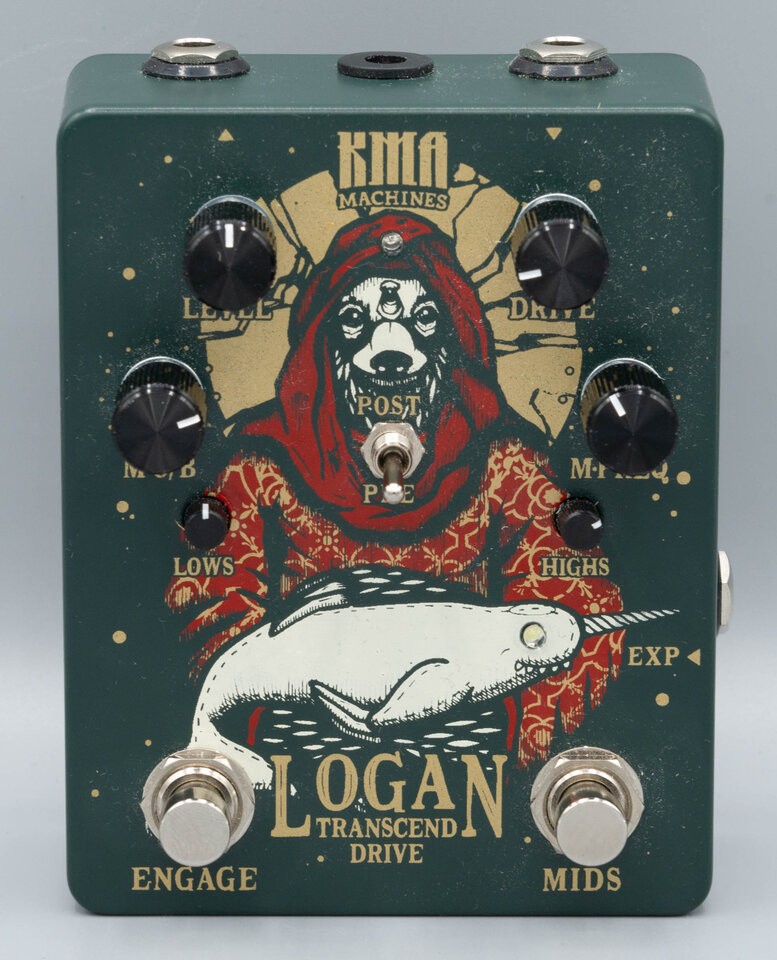

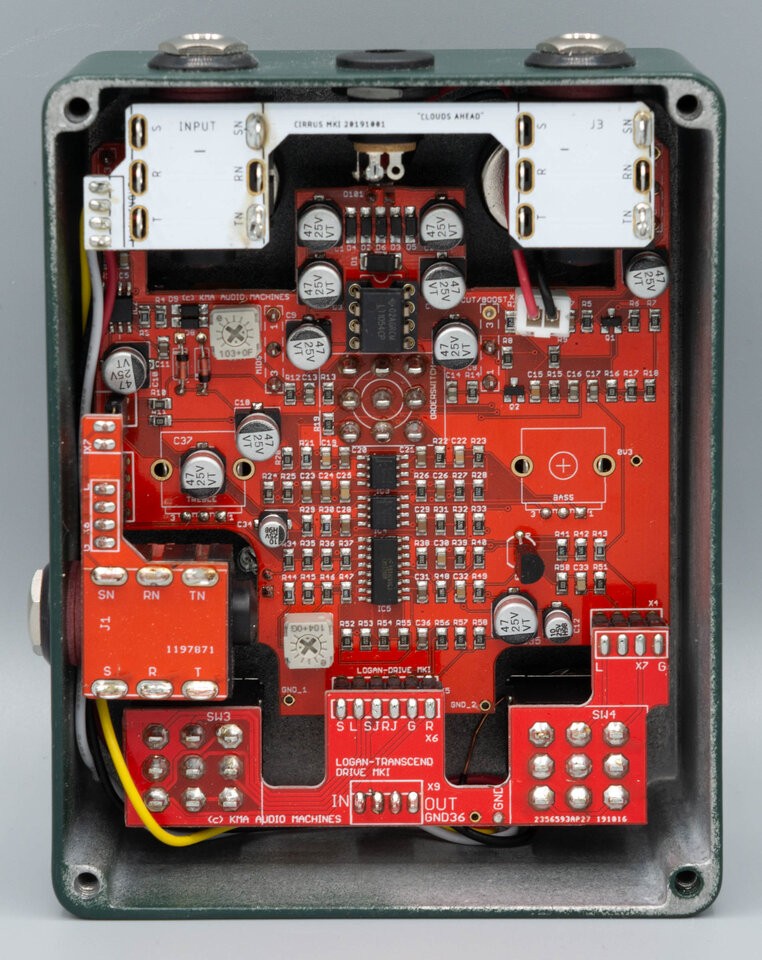

KMA Audio Machines Logan Transcend Drive - Overdrive

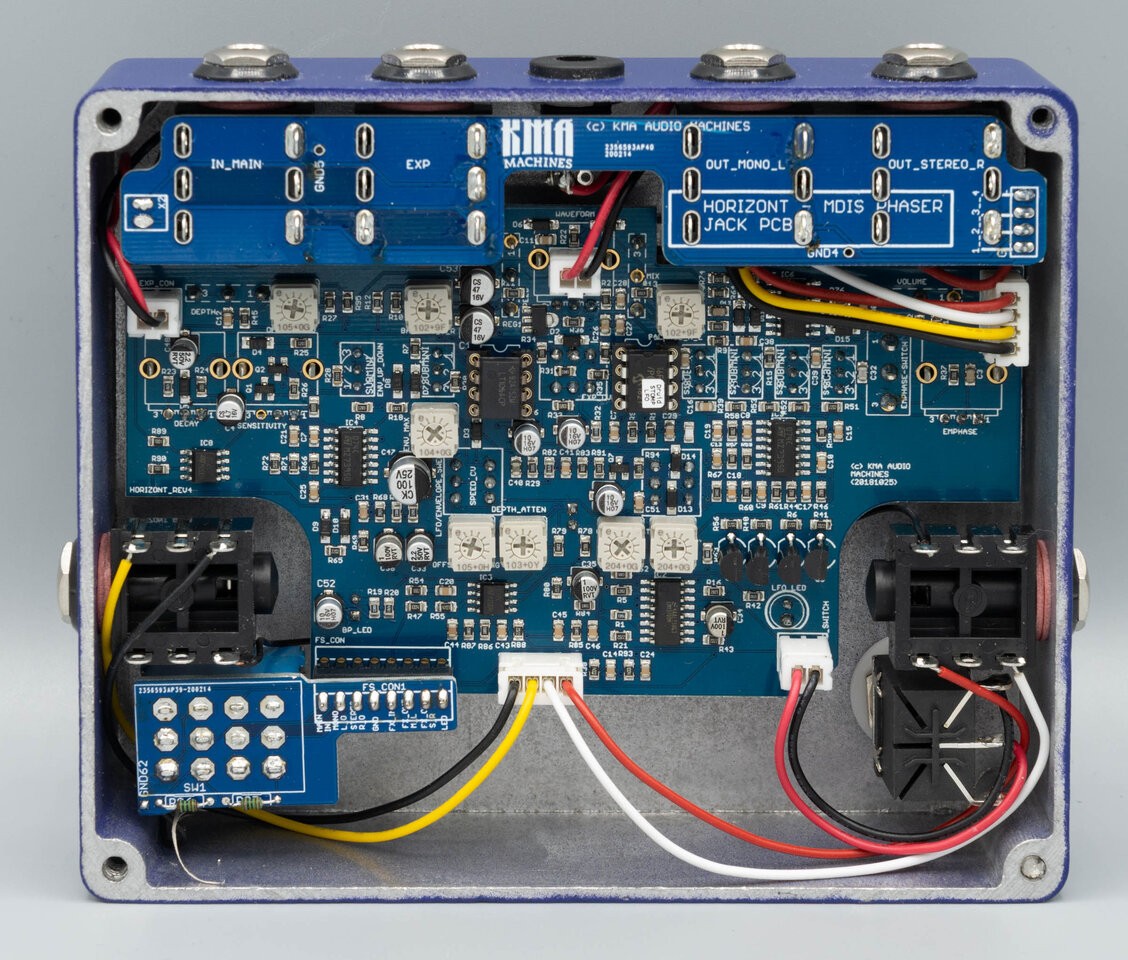

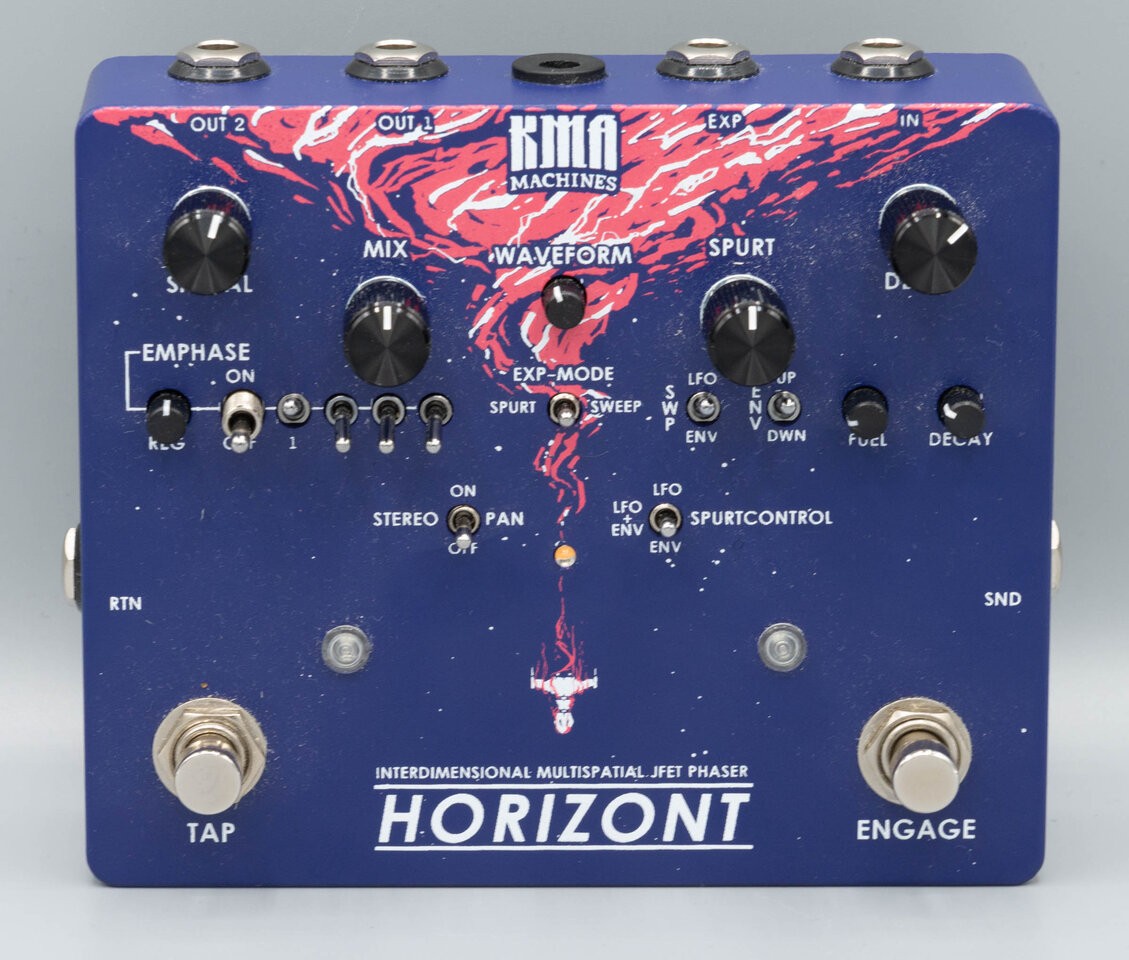

KMA Audio Machines Horizont - Phaser





So das war es für heute. Habe noch ein bisschen Material für den Herbst/Winter da. ;-)

  • Gefällt mir
Reaktionen: 6 Benutzer
  • #505
Moin .-)

Wie schätzt Du den Alchemy-Chorus ein? Ist das vergleichbar mit dem alten TC SCF? Vom Aufwand her sieht das ja recht ähnlich aus... Compandersystem mit 571 und sogar 'Doppeldecker-Platine' wie beim SCF...

Jenzz

  • #506
Da kann ich Dir leider nicht wirklich was zu sagen. Den TC SCF habe ich bisher noch nie bewusst gehört oder gar selbst ausprobiert. Der Alchemy hat schon eine ordentliche Bandbreite von ziemlich subtil bis ganz schön schräg, mangels Stereo-Setup habe ich das volle Potential bisher wohl aber noch nie erlebt. Bei der Schaltung bin ich mir nicht sicher, wieviel Platz davon die Preset-Funktion ggfs. unter der ersten Platine noch verbraucht.

Ich habe "leider" kurz nach dem Alchemy ein Caroline Somersault in die Finger bekommen und deswegen das Alchemy erst mal etwas zur Seite gelegt.

  • Gefällt mir
Reaktionen: 1 Benutzer
  • #507

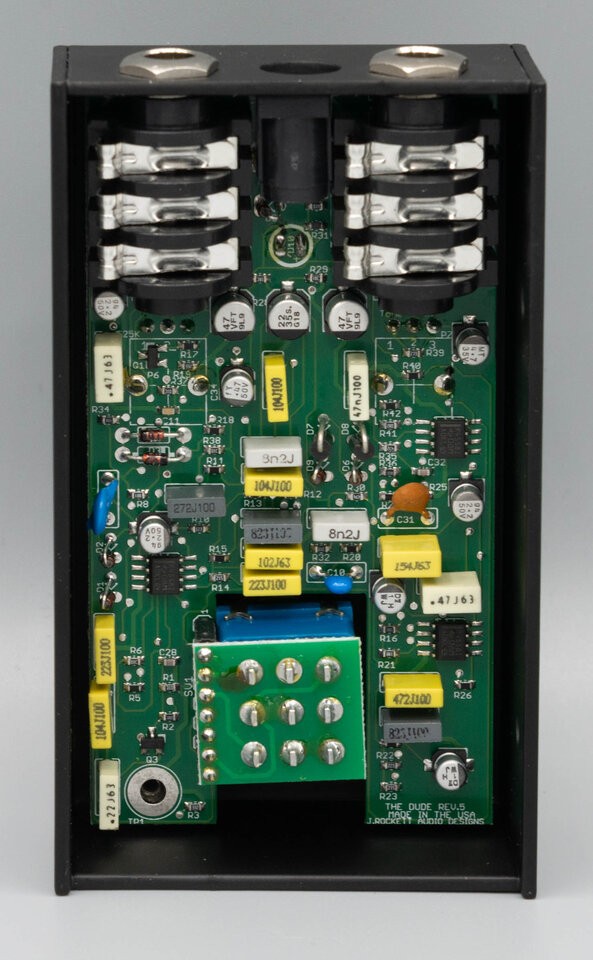

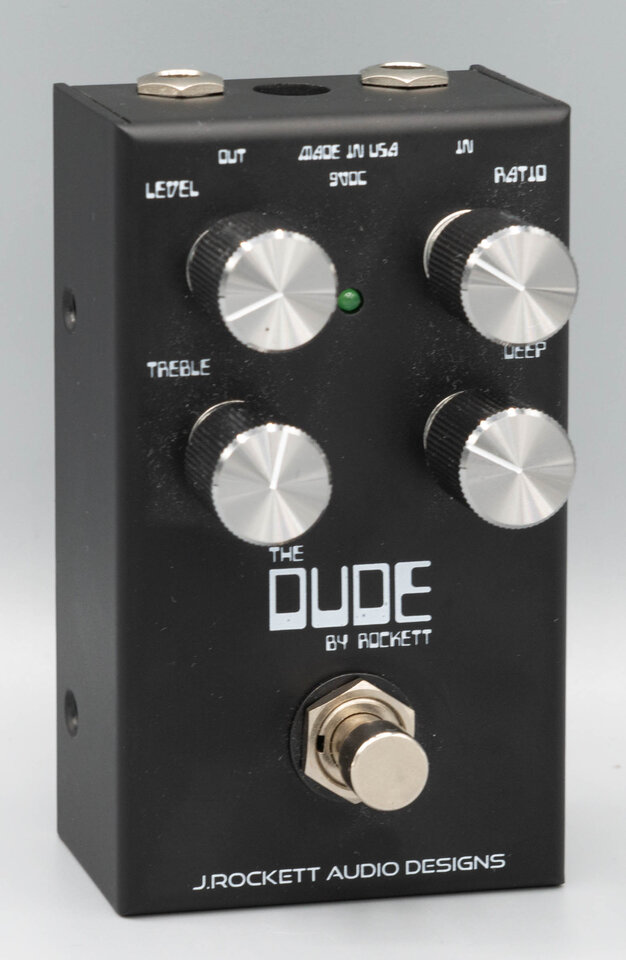

J. Rockett The Dude - Overdrive (Dumble)

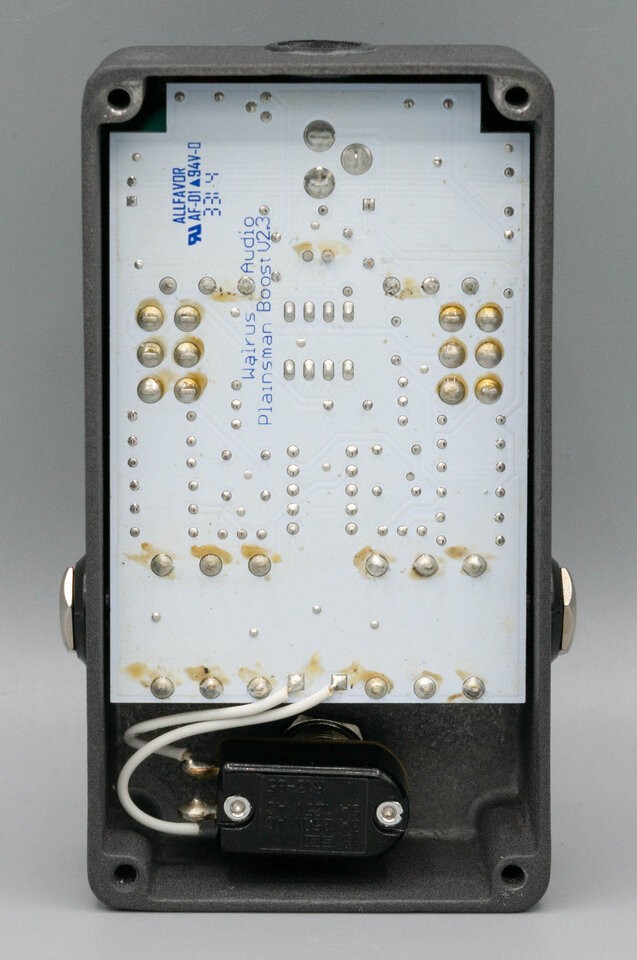

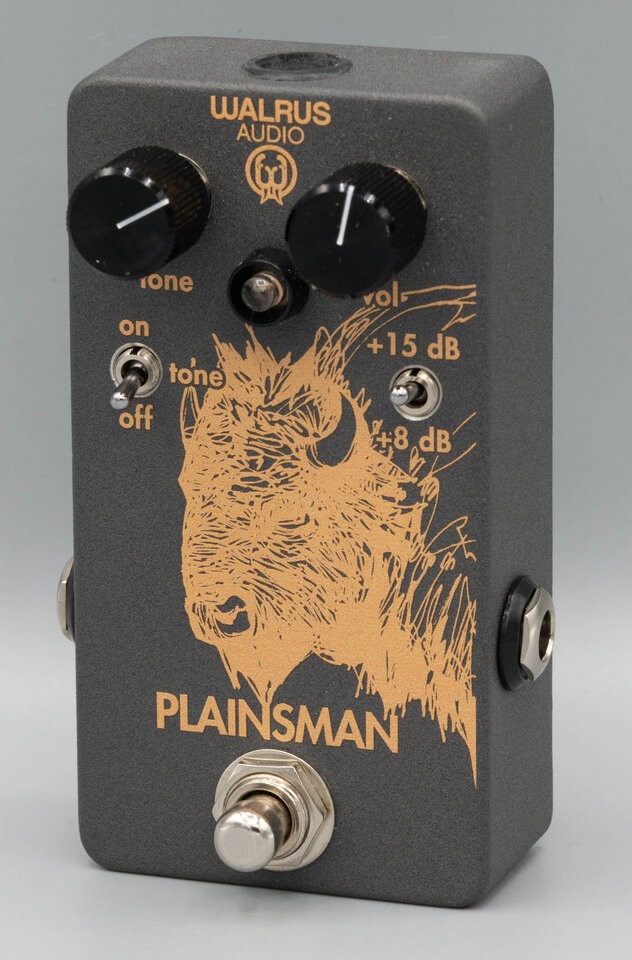

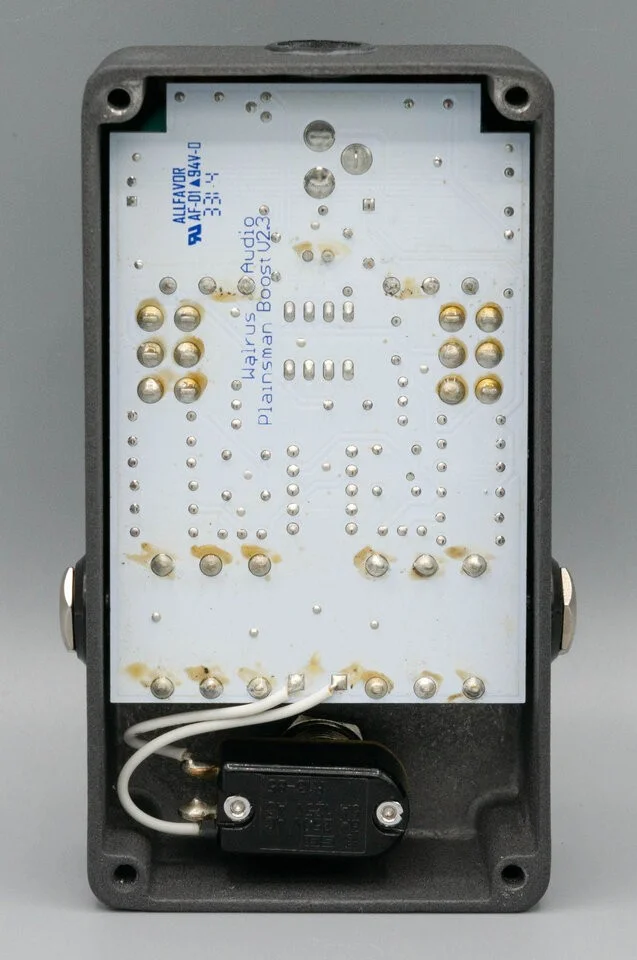

Walrus Audio Plainsman - Boost

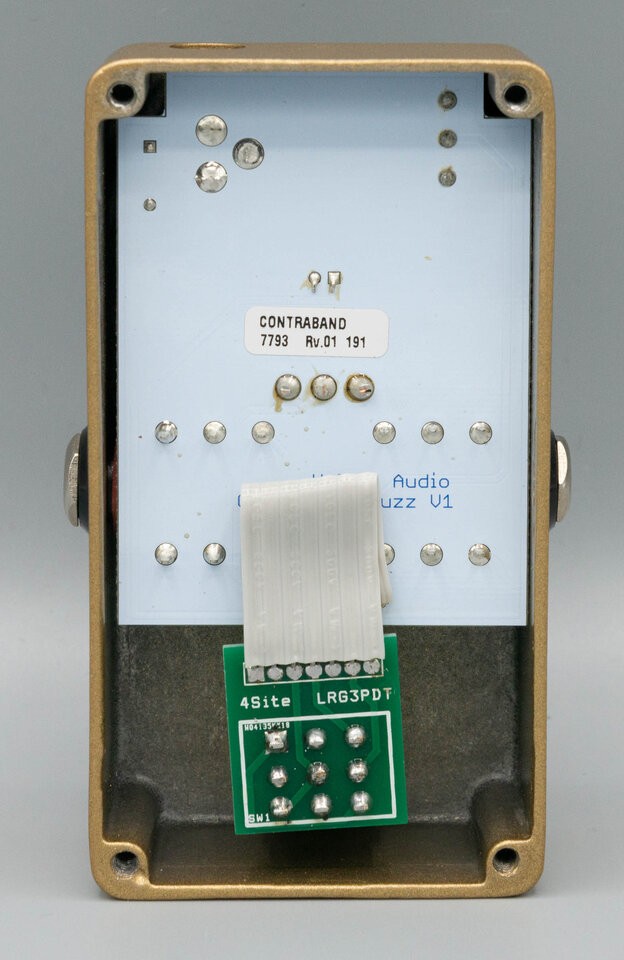

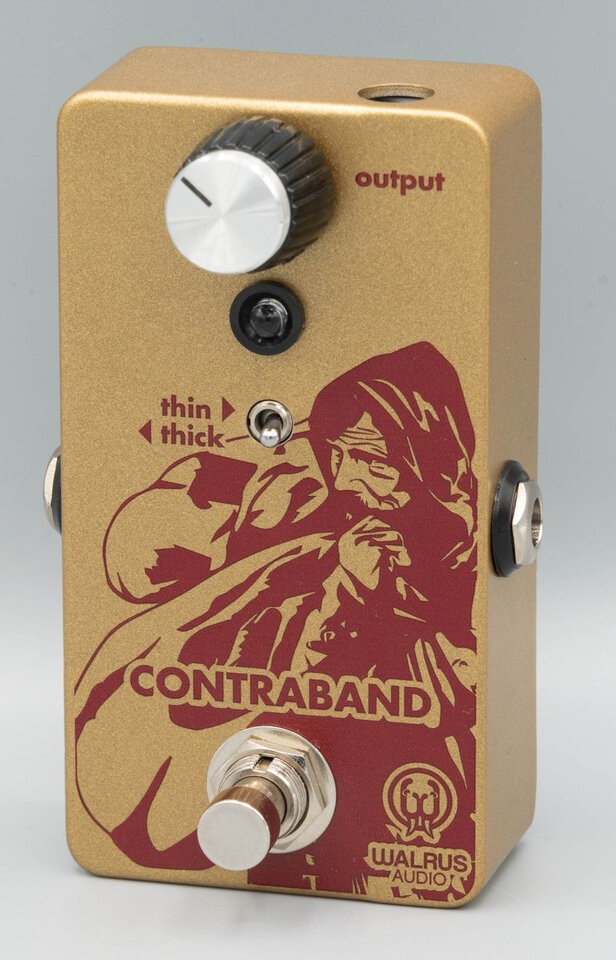

Walrus Audio Contraband - Fuzz

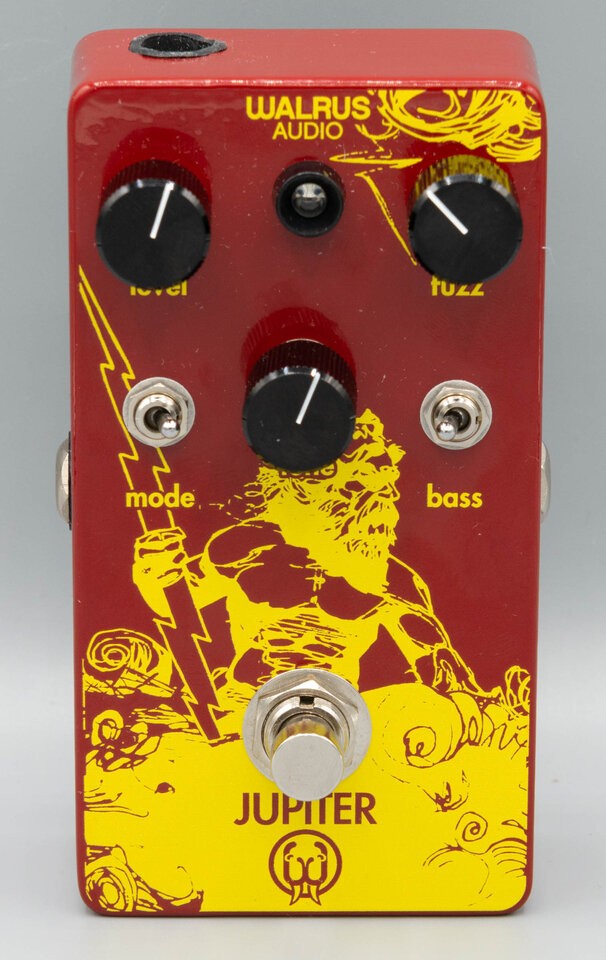

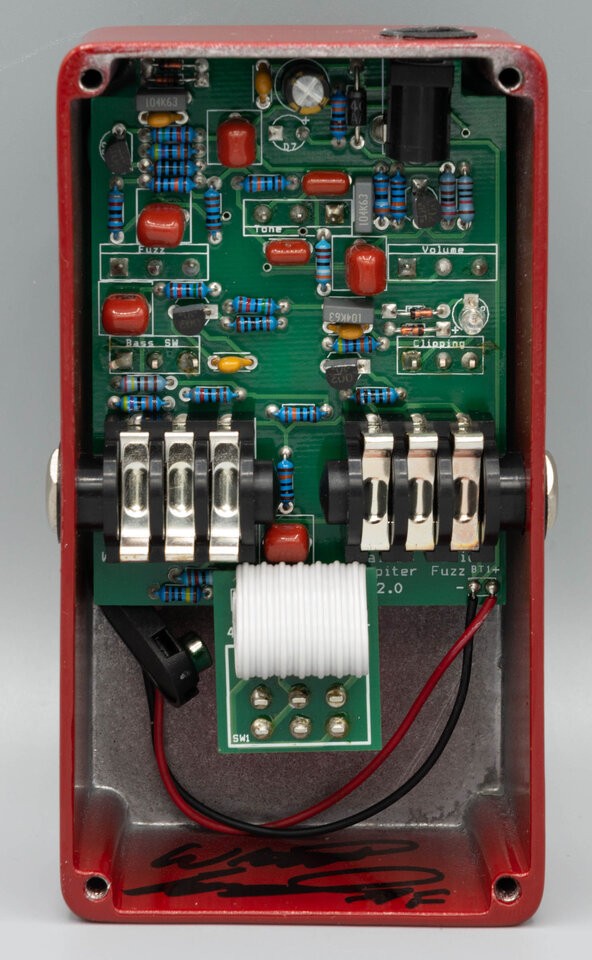

Walrus Audio Jupiter V1 - Fuzz




  • Gefällt mir
Reaktionen: 3 Benutzer
  • #508
Heute gibt es noch ein bisschen was von Crazy Tube Circuits zu sehen, die ihre Platinen auch gerne "falsch" einbauen. Ein bisschen was gibt es trotzdem zu entdecken, z.B. dass das Ziggy V1 und das Stardust auf der gleichen Platine basieren.

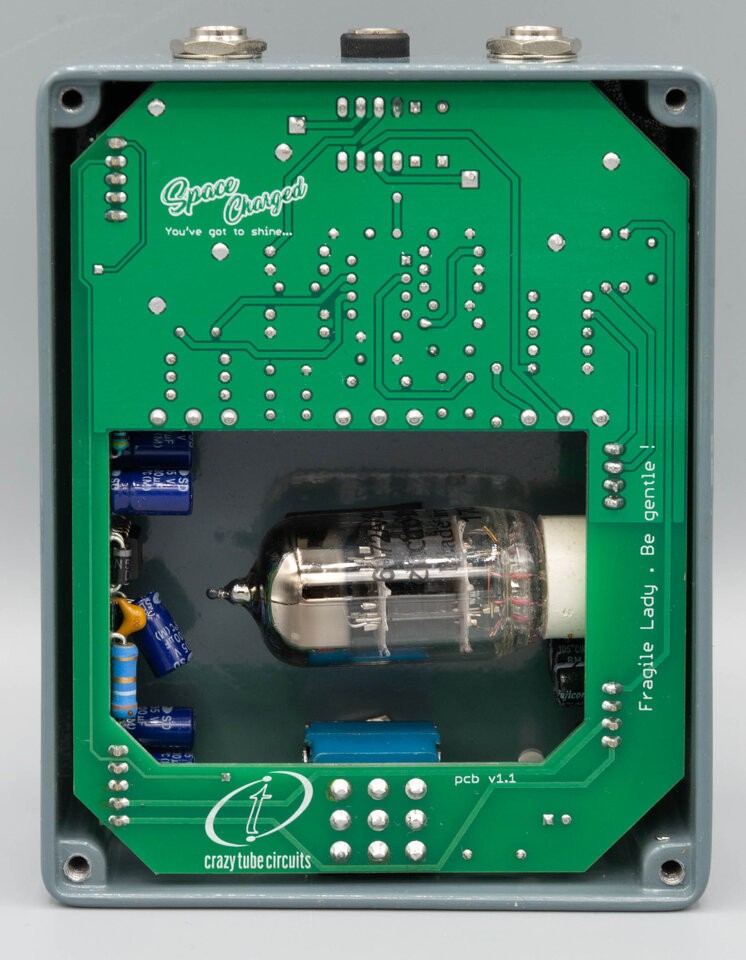

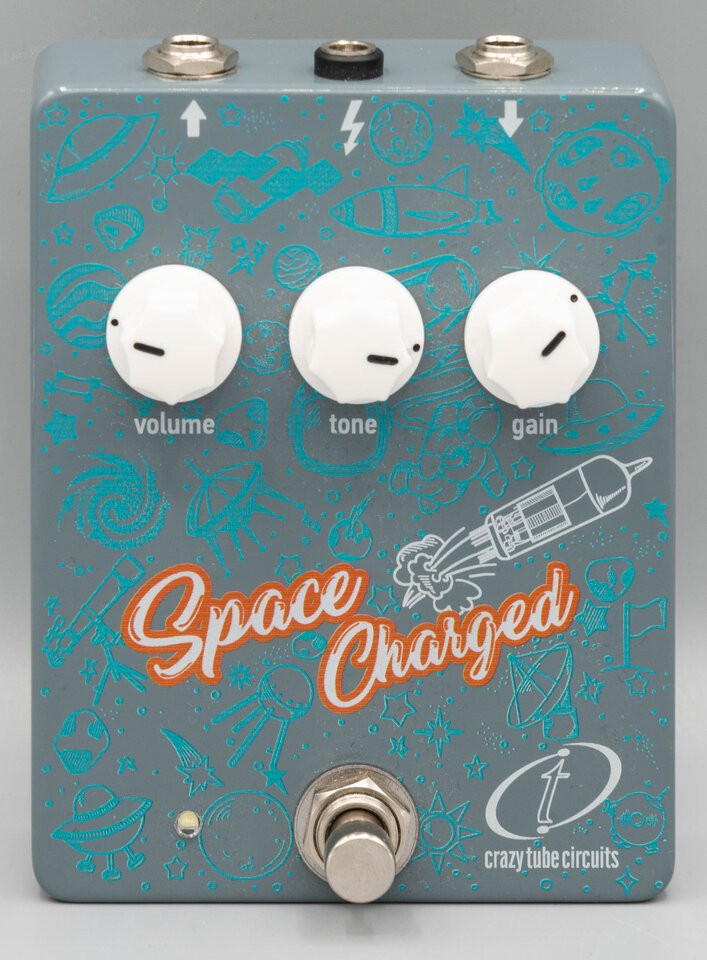

Crazy Tube Circuits Space Charged V1 - Overdrive

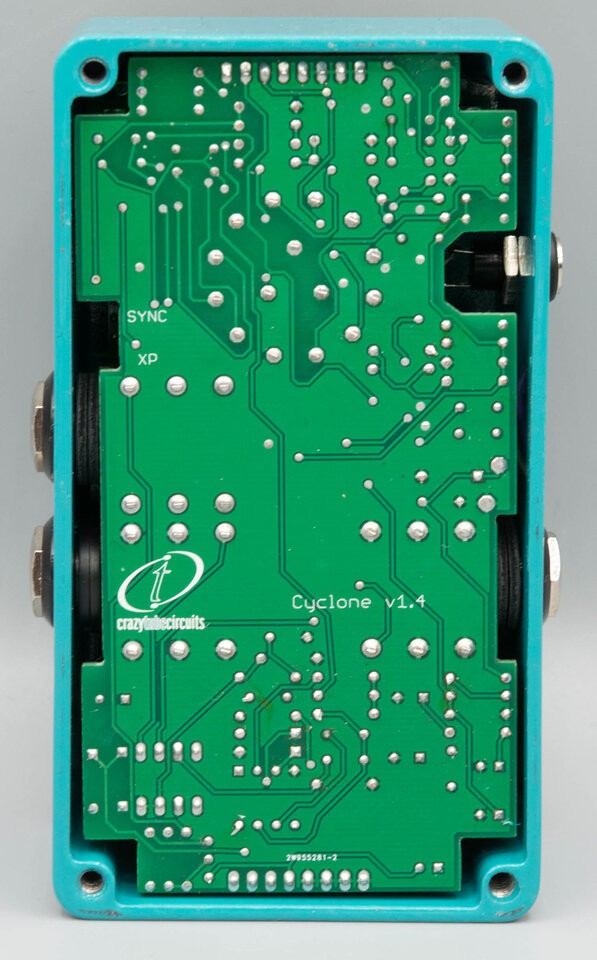

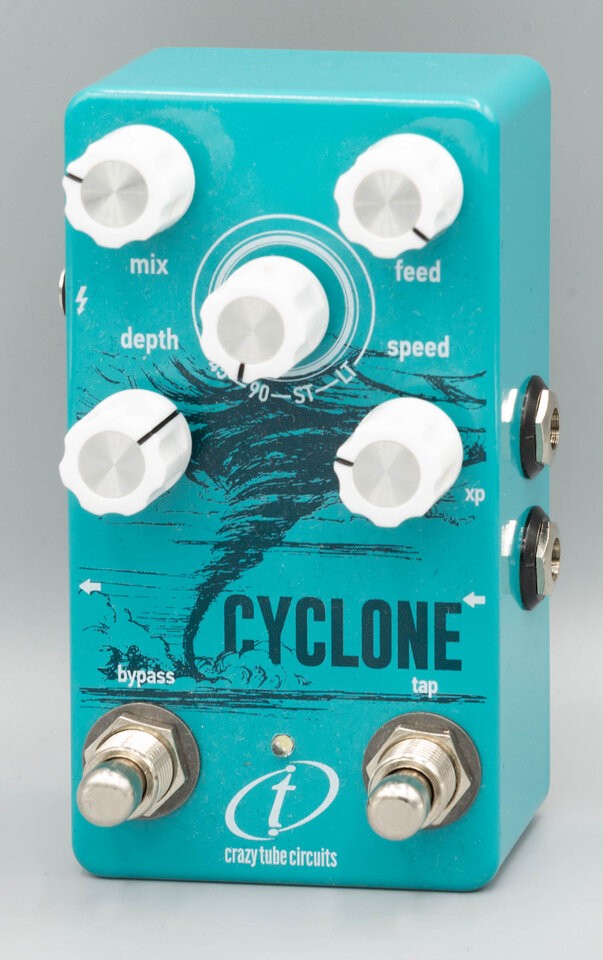

Crazy Tube Circuits Cyclone - Phaser

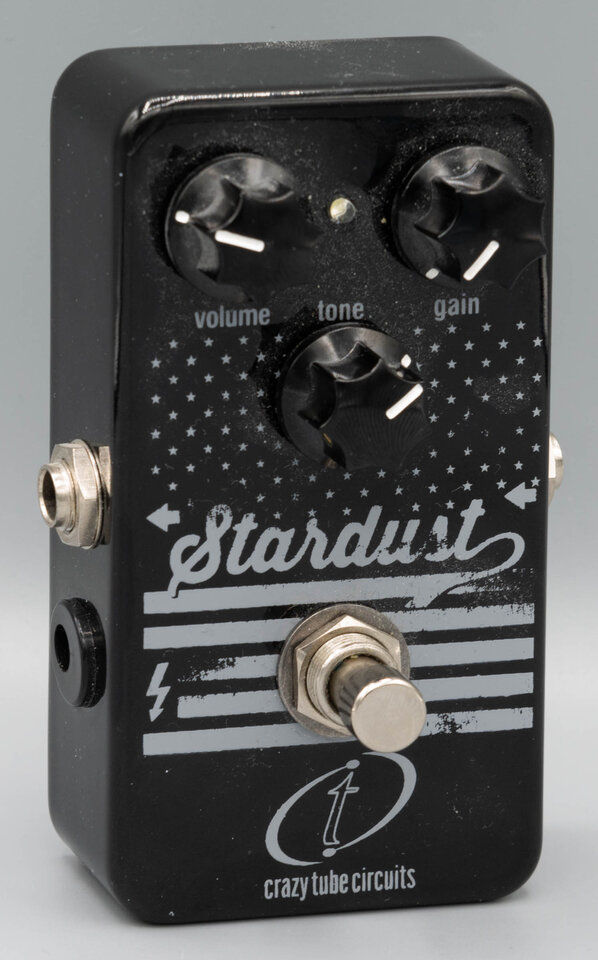

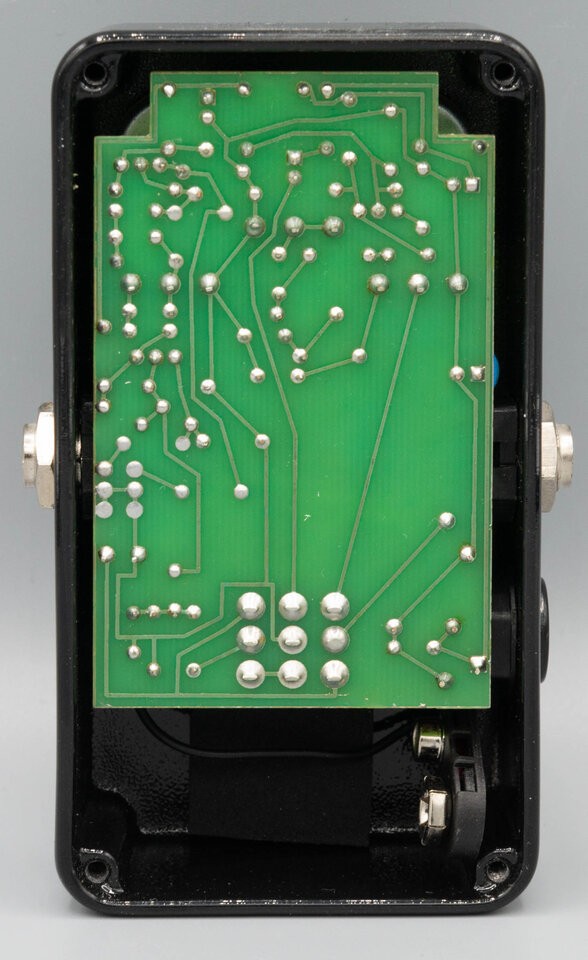

Crazy Tube Circuits Stardust V2 - Overdrive / Amp in a Box (Blackface)

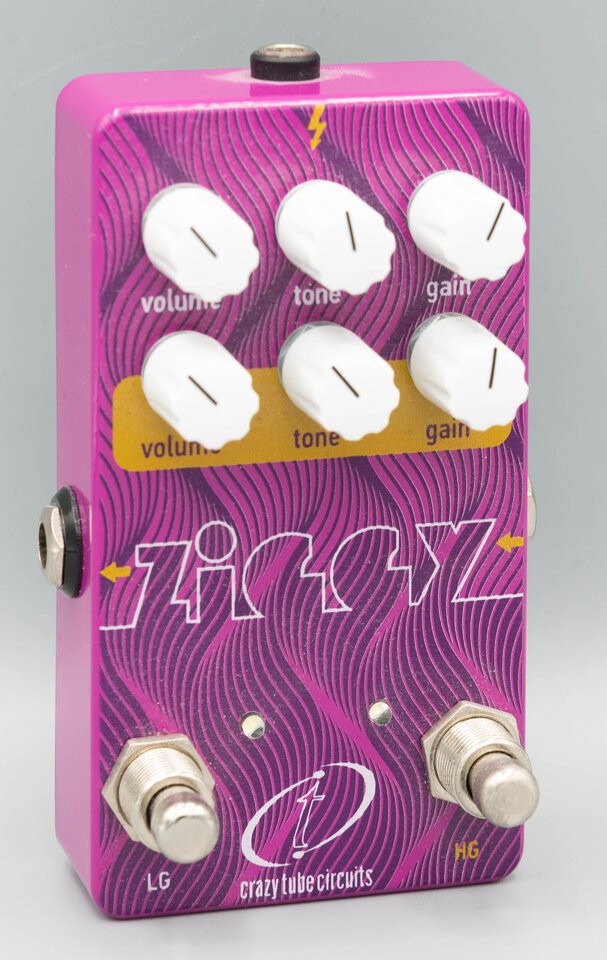

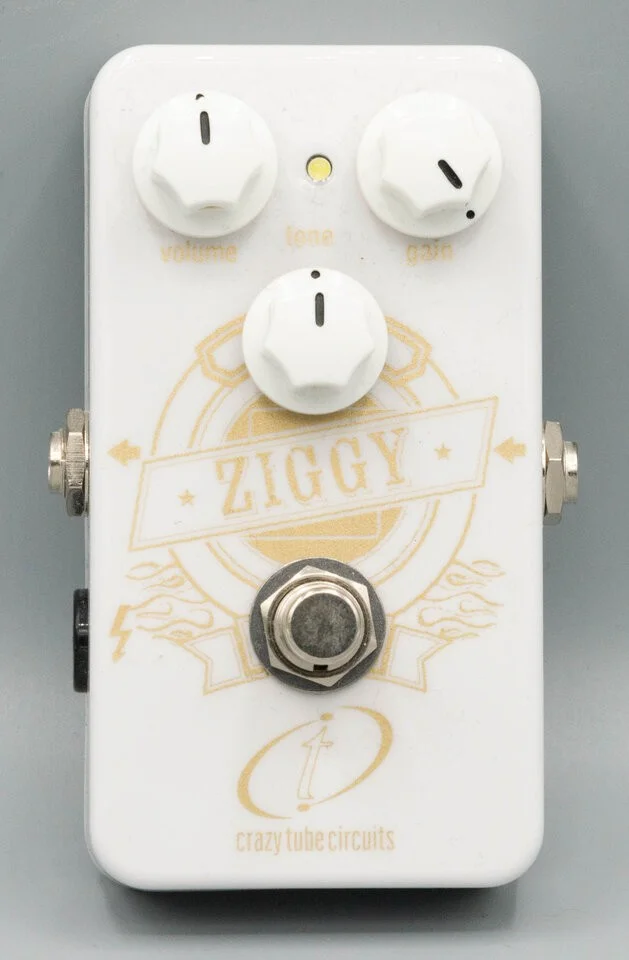

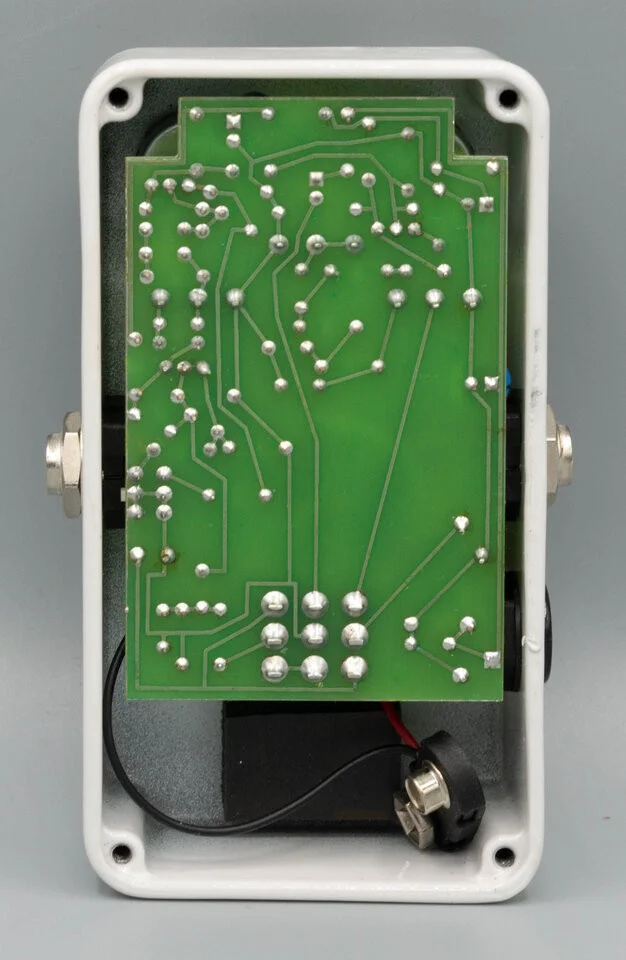

Crazy Tube Circuits Ziggy - Overdrive / Distortion ("British")

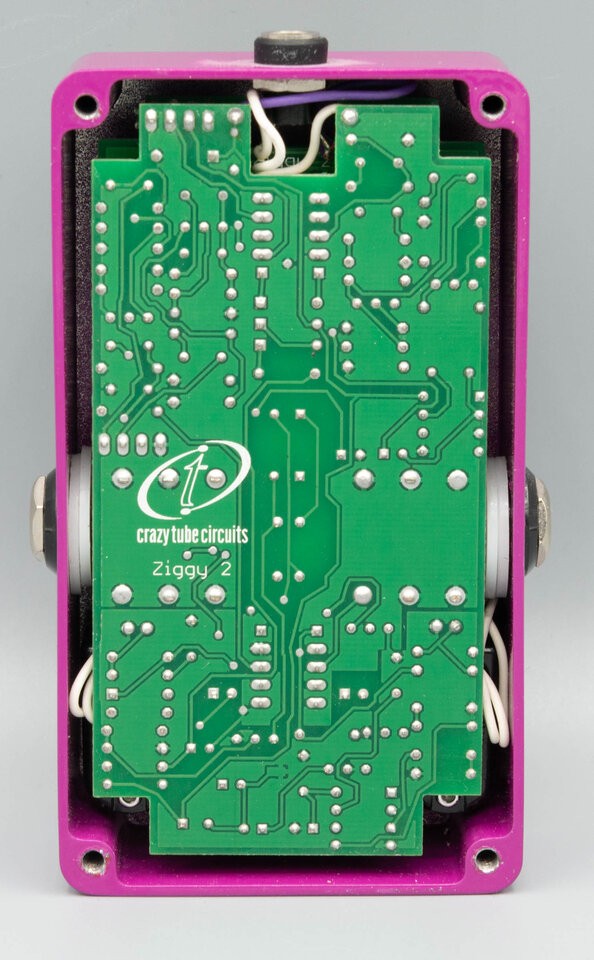

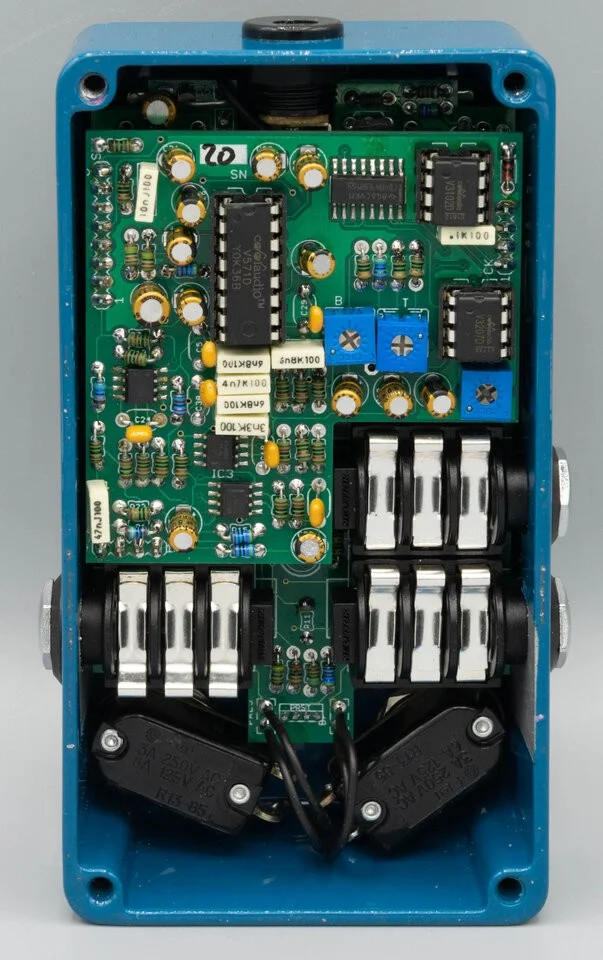

Crazy Tube Circuits Ziggy V2 - Overdrive / Distortion ("British")





  • Gefällt mir
Reaktionen: 4 Benutzer
  • #509
@dingens2k

Danke für die vielen tollen Bilder! :great:

  • #510

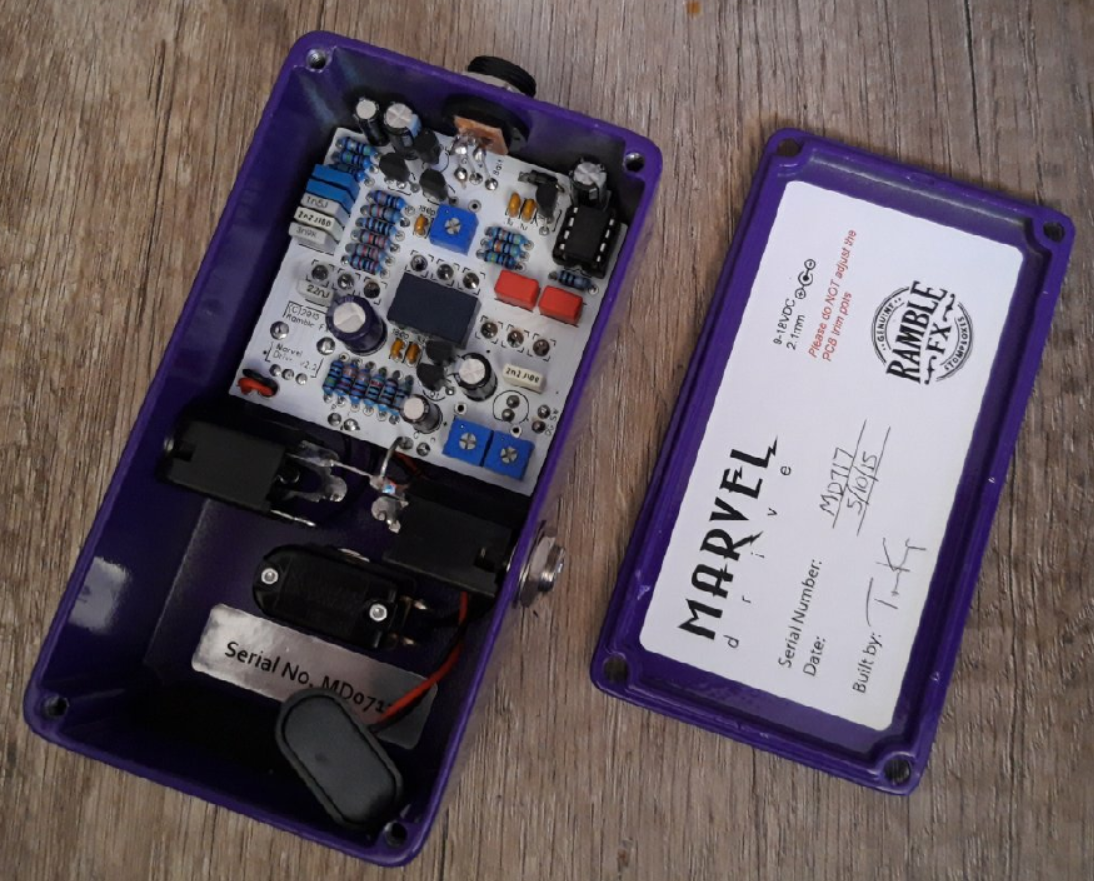

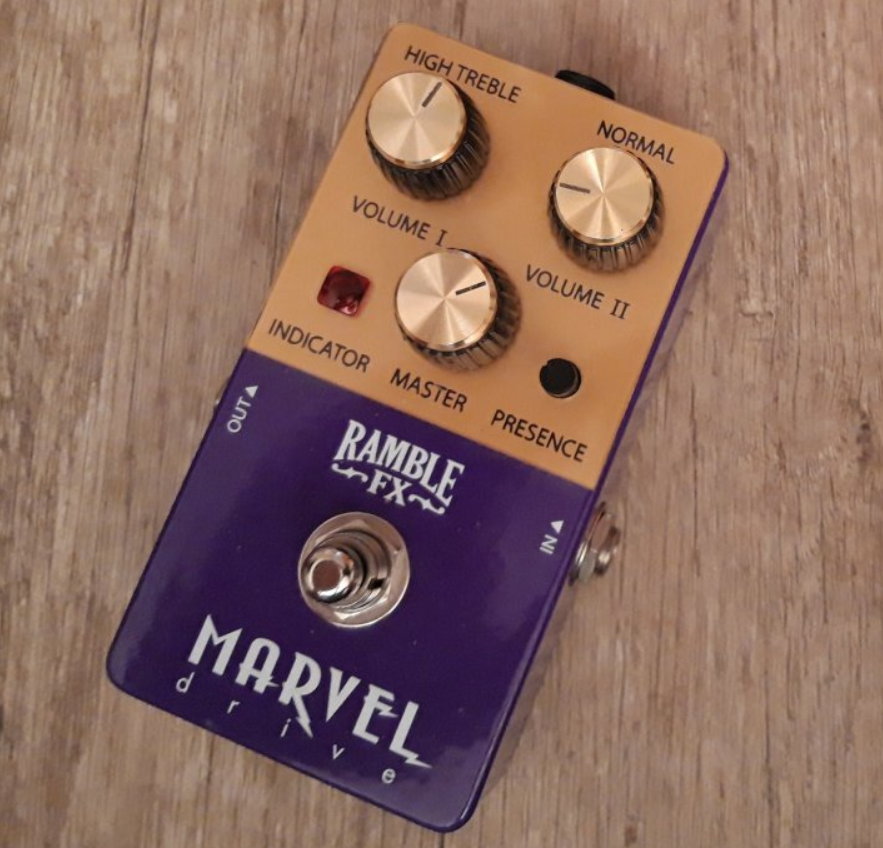

Marvel Ramble




  • Gefällt mir
Reaktionen: 4 Benutzer
  • #511
Aloha .-)

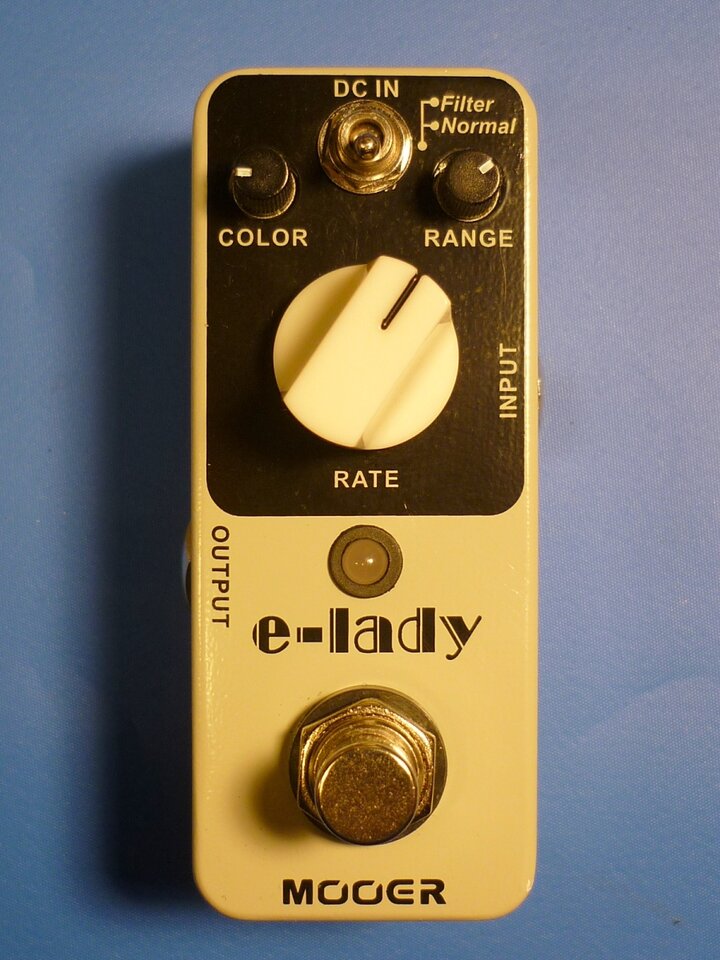

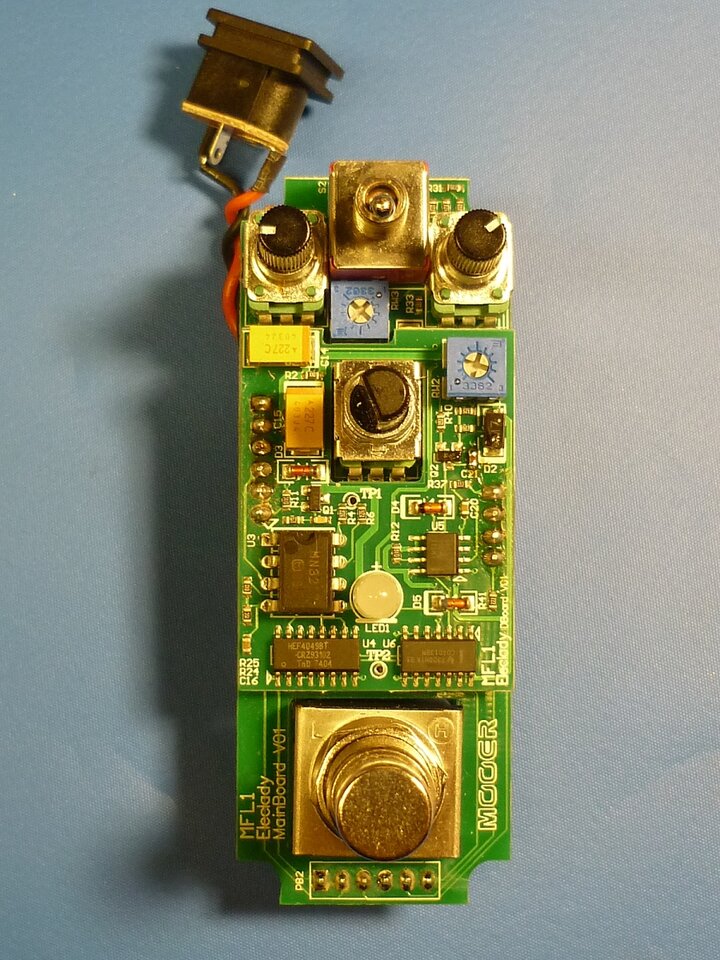

Hier mal die Mooer E-Lady, ein EHX Electric Mistress Klon. Da ich die Originale (grüne 2x9V V2 sowie deLuxe) früher mal hatte kann ich sagen: Ziemlich nah dran, die Mistress-spezifischen 'Eigenheiten' bringt das Pedal gut rüber.




Was man auf dem PCB-Bild nicht gut erkennen kann: Konstruktiv ist das gut gemacht, mit 2 übereinander liegenden Platinen:




Jenzz

  • Gefällt mir
Reaktionen: 2 Benutzer
  • #512
Ich werde jeden Tube-Amp-Fetischisten, der mit irgendwas in Richtung "keine Halbleiter im Signalweg" daherkommt, in diesen Thread schicken :D
Und ebenso jeden, der von irgendwelchen "warmen analogen Sounds" bei Pedalen faselt :D

Kurzes "danke" in die Runde, ist immer wieder interessant das zu sehen.

  • Gefällt mir
Reaktionen: 4 Benutzer
  • #513
  • Gefällt mir
Reaktionen: 1 Benutzer
  • #514

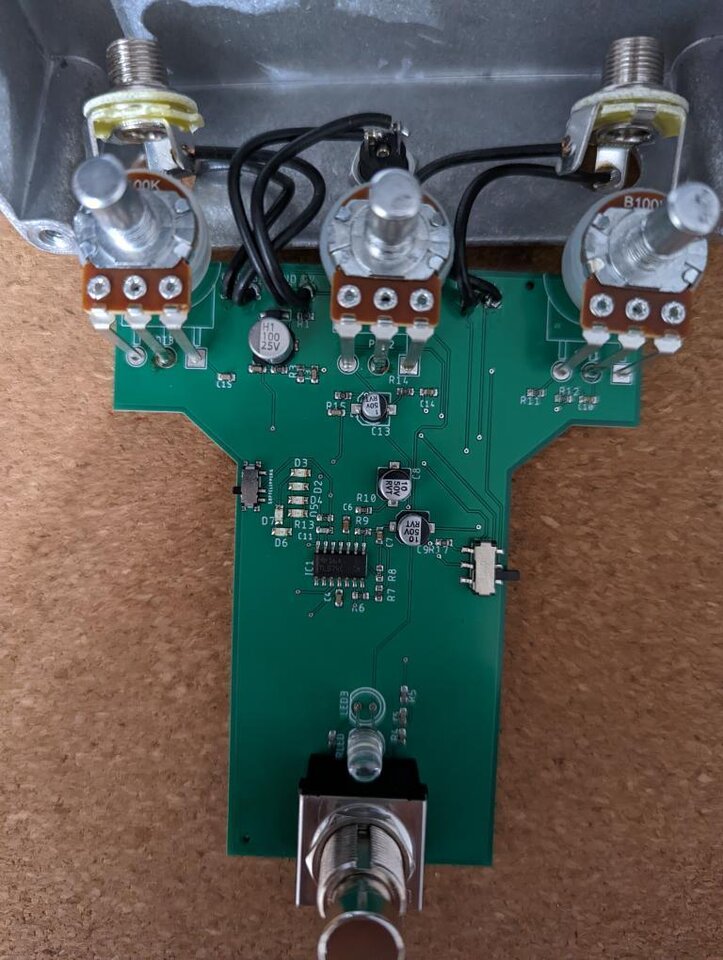

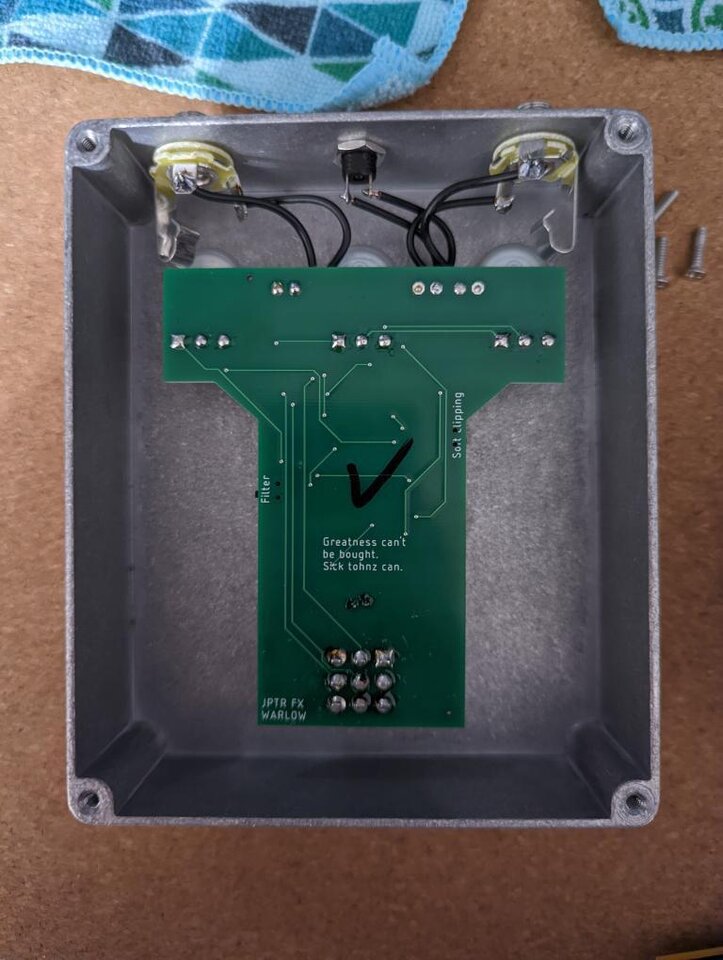

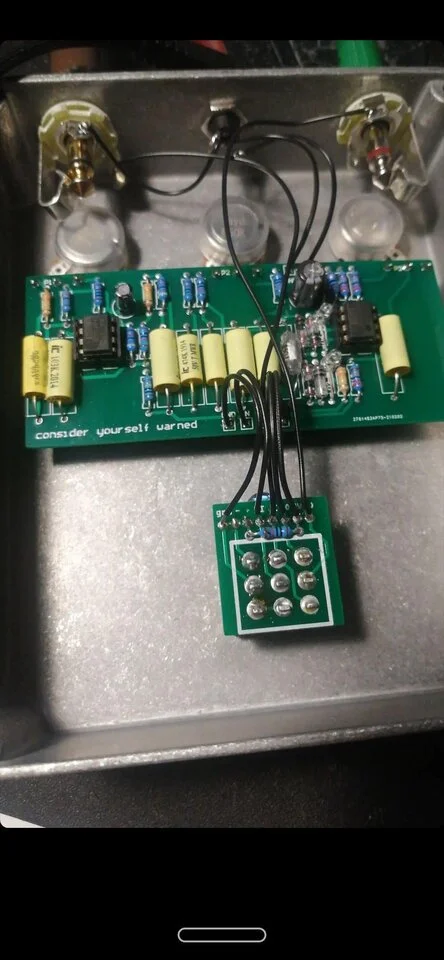

JPTR FX Warlow, erste vs aktuelle Produktion.


Anhänge

  • IMG_20211119_142821_968.webp
    53,3 KB · Aufrufe: 162
  • IMG_20211116_210126_213.webp
    68,1 KB · Aufrufe: 158
  • IMG_20211116_210639_680.webp
    96 KB · Aufrufe: 166
  • Gefällt mir
  • Interessant
Reaktionen: 2 Benutzer
  • #515
Tja da haben sie wohl bei JPTR FX gemerkt das die erste Version zu Zeitintensiv ist und auf SMD umgestellt. Leider hat man da wohl nicht die Chance genutzt auch das Gehäuse auf ein kleineres 1590B umzustellen. Schade, sonst hätte der Endverbraucher auch etwas davon gehabt.

  • Gefällt mir
Reaktionen: 1 Benutzer
  • #516
Kostet nun etwas weniger aber das Gehäuse ist halt immer noch JPTR-typisch riesig (größer als z.B. der EHX Little Big Muff) und ICs und Clipping-Dioden haben werttechnisch auch ein Downgrade erfahren.

  • #517
Kostet nun etwas weniger aber das Gehäuse ist halt immer noch JPTR-typisch riesig (größer als z.B. der EHX Little Big Muff) und ICs und Clipping-Dioden haben werttechnisch auch ein Downgrade erfahren.
Gibt es Germanium-Dioden in SMD ?? Das wäre mir neu... Oder nehmen sie statt dessen dann Schottky....?

Jenzz

  • #518
Nein die Schaltung sieht auch geändert aus: Die Dioden auf dem PCB sind nur noch LEDs, also keine Germanium Dioden mehr. Ich würde auf ein Big Muff (Op-Amp) Derivat tippen. Da frag ich mich dann schon wie es im vergleich zum original Reissue dann klingt. Weil das kommt zumindest im kleineren 1590B Gehäuse 🙂.

  • #519
Die Schaltung ist nicht viel anders, es sind beides op amp muff Derivate und auf den ersten Blick bis auf paar Wertänderungen, Dioden und Op Amps relativ nah am original. Clipping diodes sind statt Germanium + LED nur mehr SMD LEDs, Op Amp sind statt den "high end" OPA2134 jetzt Standard TL074. Dafür kann man den Tone Knob auf einen Rat-style Filter umstellen und die Dioden ausschalten, leider nur über interne Schalter.

  • Gefällt mir
Reaktionen: 1 Benutzer
  • #520
Folgendes Teil hab ich mir eigentlich nur als Teilespender (Gehäuse, Schalter, Buchsen) gekauft, ich weiss auch gar nicht, ob so ein Billigheimer hier im Thread erlaubt ist... 😱

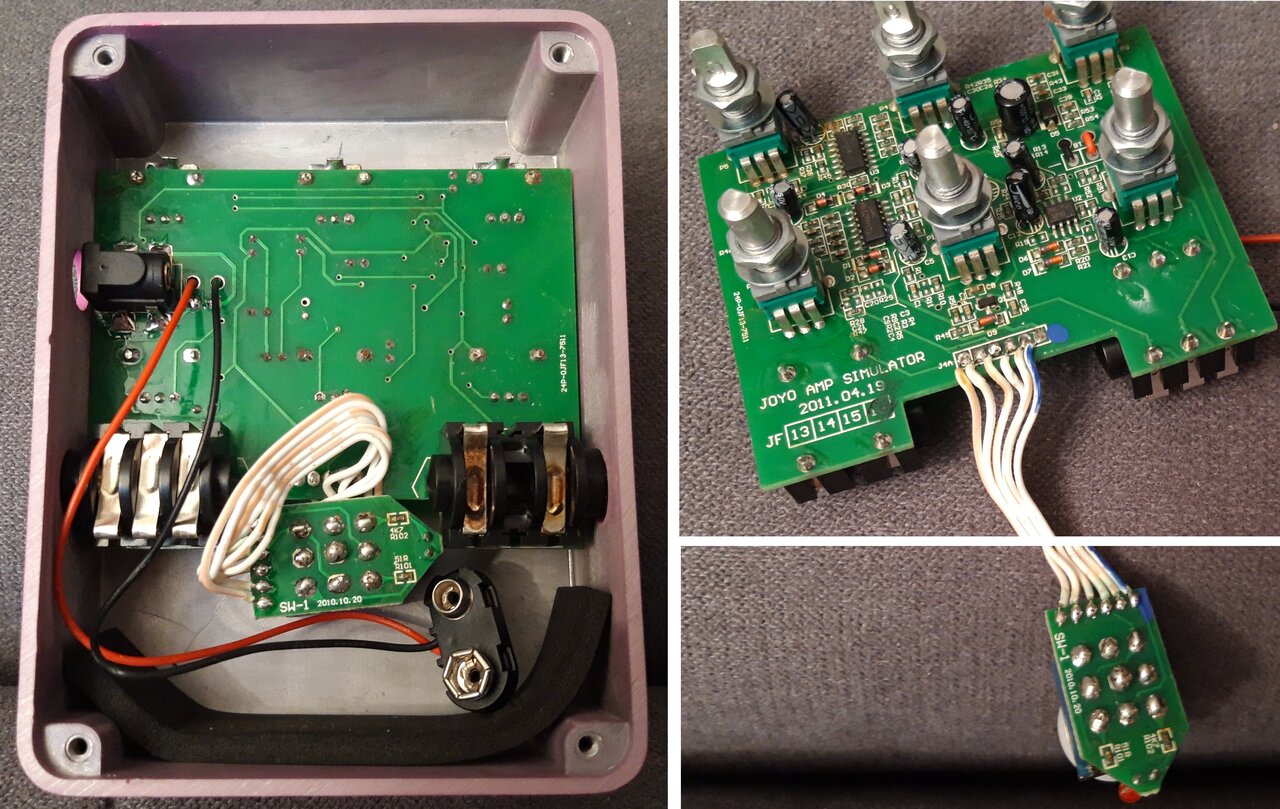

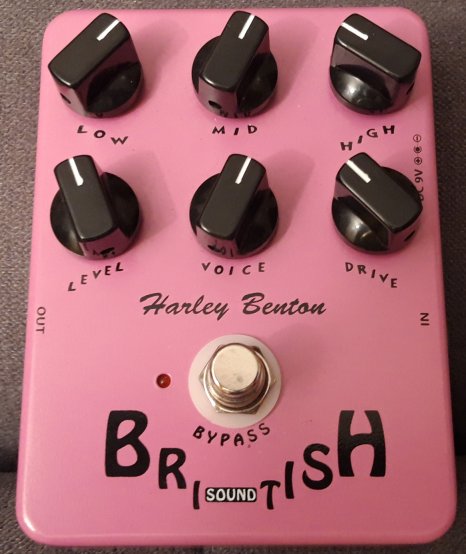

HB / Joyo British Sound:



  • Gefällt mir
Reaktionen: 2 Benutzer
