Röhrenamp Bausatz min. 40W und klanglich Richtung Engl/Diezel/Mesa?

[HIFI-KILLER]

Das ist das einzige das richtig in Arbeit ausarten kann , das bohren der Löcher!
Fertig vorgebohrt ist dann auch wieder die Frage ob ich die Löcher alle brauche?
Und die ordentliche Beschriftung der Frontplatte und Rückseite.
Da sollte bei den Preisen freie Auswahl mit drin sein
.
Hat man zu hohe Ansprüche, kann sein daß es nicht wirklich fertig wird.
mit 2,5 Kanälen und Taster Potis und Leuchtdioden anzeigen
3x gain, 4x master und 2x. Tonestak und 2 x reverb und ein loppregler.
Die zugehörige Fußschalterplatte ist nicht fertig geworden,
. die10 taster der Front sind ausreichend.
Und hinter den Tandem Poti versteckt.
Kostete nur Potis und Röhren mit neuen Fassungen, Konvolut von Dioden und Transistoren und Spannungsregler.
Alle weiteren Bauteile stammen komplett aus dem Elektroschrott.

Sowas Fang ich nicht mehr an. Das kostet viel zu viel Zeit.
Nur noch einkanalig. Vielleicht mit schaltbarem gain.
Dafür hat das Gerät Maximale brummkompensation , inklusive zusätzlicher Massekabel zur brummkompensation überdimensionierte siebung mit Verzögerung der Anodenspannung (Auto Standby)
Parallel Betrieb der Vorstufen Röhren .
Also sehr leise, ohne Signal.

Das bisschen löten ist eigentlich die angenehme Seite.
Die Suche nach den selbst verursachten Fehlern kann in einem so vollgestopfen Gerät aber zum Alptraum werden.
Besonders bei der Fuß Schaltung .



[womble]

Da gibt es einen O))) Model T und einen High-Gain-Amp, bei dem ich spontan nciht weiß, worauf er basiert.

JTM45 steht da



[Moselaner]

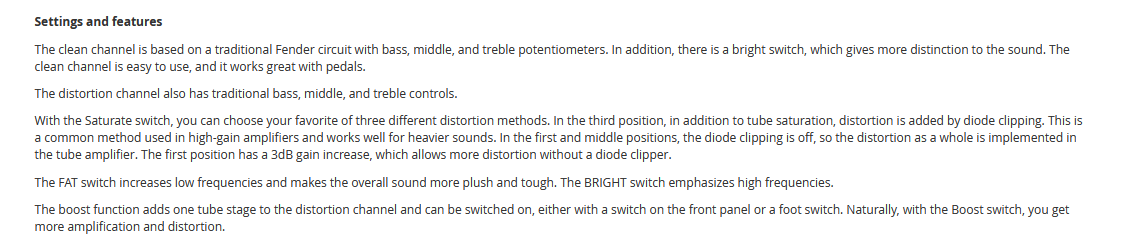

Das steht beim Model T, beim High Gan Amp ist das m.E. ein bisschen unklar:



[HIFI-KILLER]

Ich hätte dazu gerne den Schaltplan.
Dann könnte ich mehr als nur vermuten.
Ich denke die Schaltung beruht auf dem Datenblatt der 6550.
Mit faylon Transformator dürfte die Schaltung gut und gerne 200W liefern.
Mit den eL34 und Co bis 140W.

Dazu müsste die g2 Spannung umschaltbar sein von 300V für 6550 auf 400V für eL34 und die Anodenspannung 500V besser 590V betragen
Für die 6L6 wird auch die Heizung geändert werden müssen.
Funktioniert sonst nicht dauerhaft oder nur eingeschränkt.
