Schaltplan Jekyll and Hyde Visual Sound

[Kingx4one]

Hey, mein Jekyll and Hyde ist kaputt und ich brauche nen Schaltplan unm ihn zu reparieren. Es ist die erste Version, in grau also. Ein Foto des Innenlebens würd es auch tun! Muss wissen wo welches Kabel hingehört weil 2 ab sind. Schöne Grüße und schonmal Danke!



[kusi]

hey,

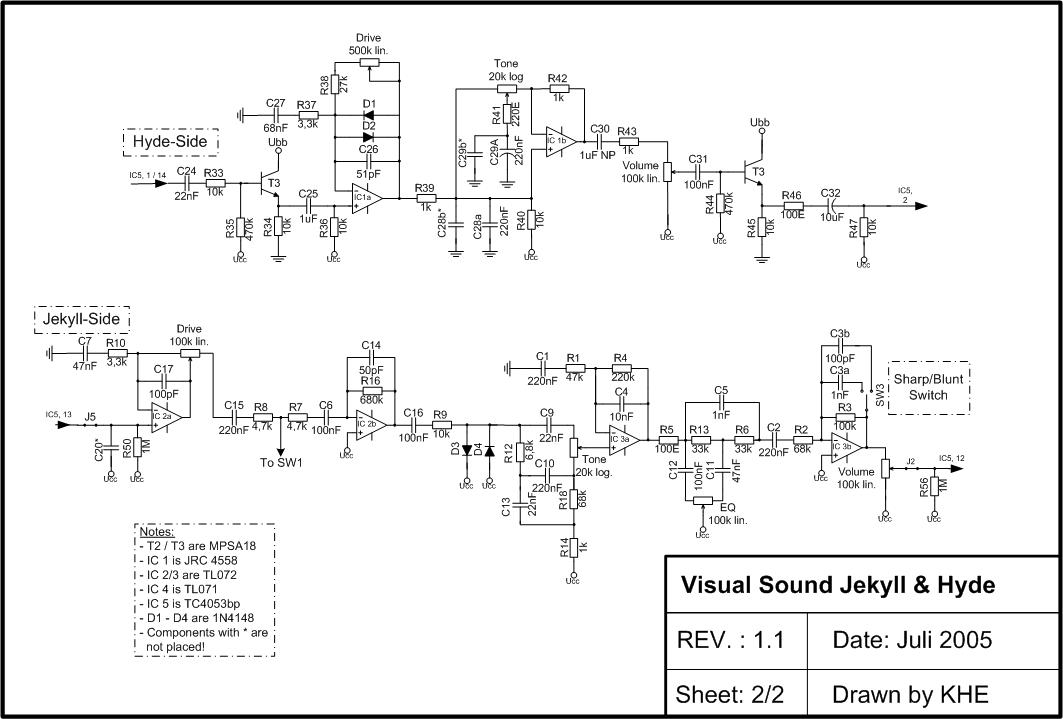

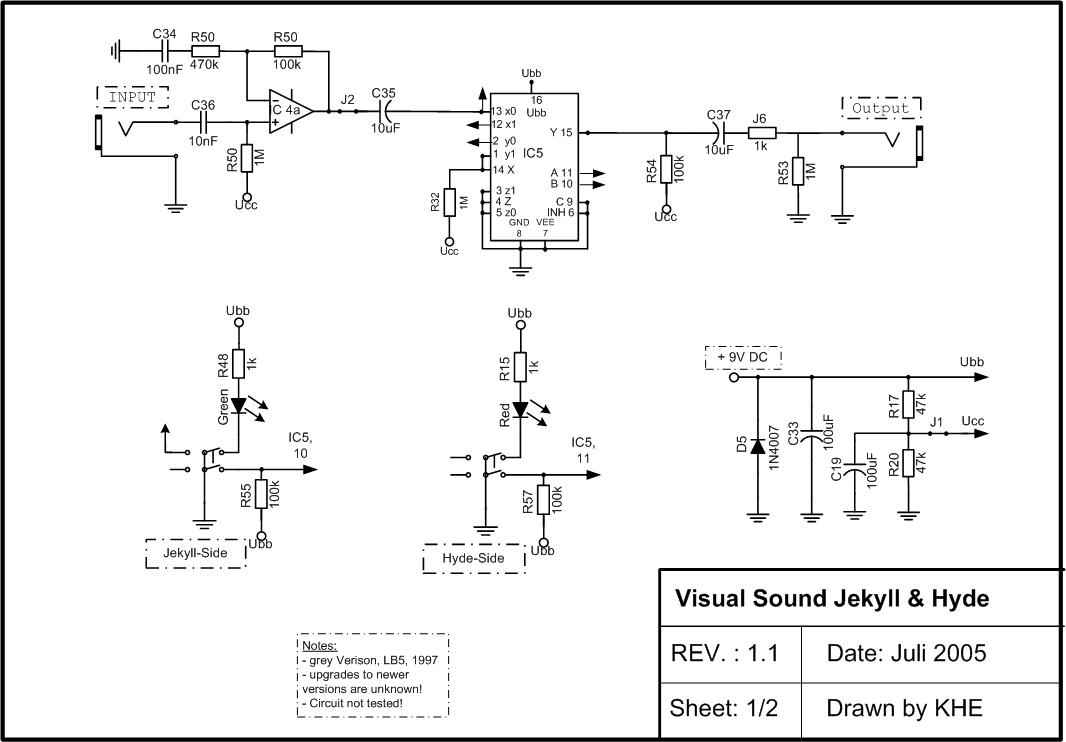

guckst du. welches kabel ist abgerissen? hat ja nicht viele auf dem board....

mfg kusi



[Kingx4one]

Das hilft mir hoffentlich weiter!

Danke!
