Hallo Leute,
dank eurer Inspiration habe ich mich jetzt doch dazu entschlossen meine erste Gitarre selbst zu bauen.
Nach ewigem hin und her sollte es was "einfaches" werden ... eine Telecaster.
Nach ewiger Recherche über Hölzer, Lacke, Elektronik etc.etc. habe ich mir ein Herz gefasst und losgelegt.

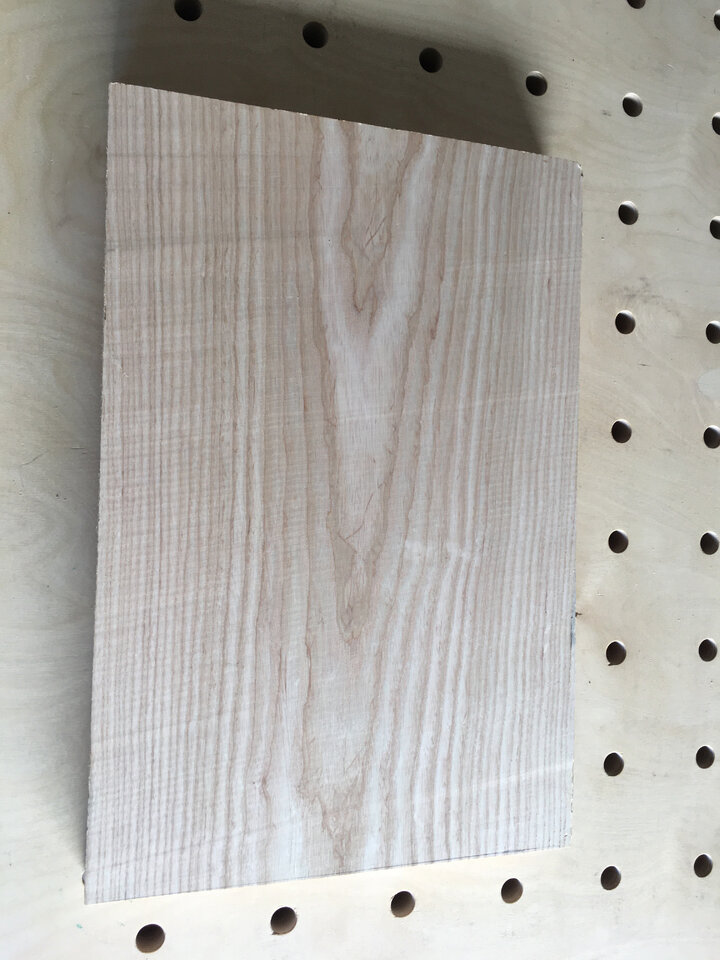

Der Korpus ist aus Esche (zufällig einen Einteiler bekommen)
Und der Hals ist aus Bergahorn ...

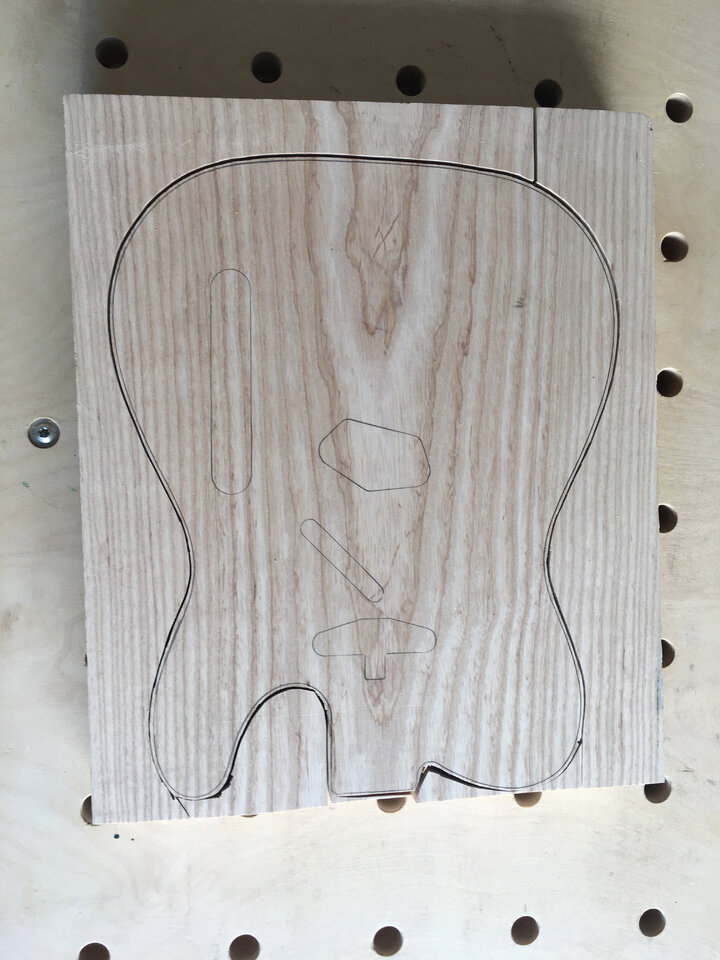

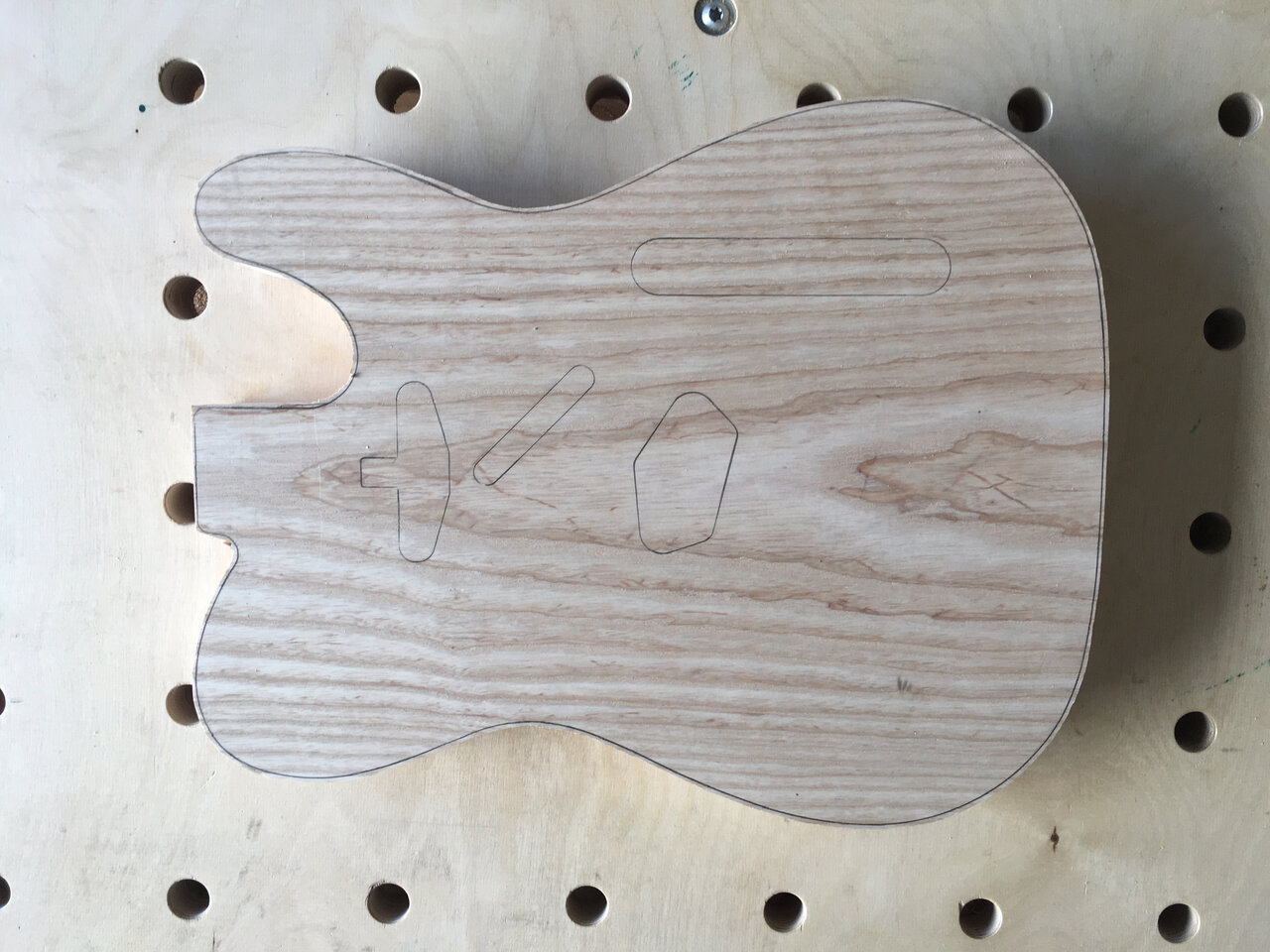

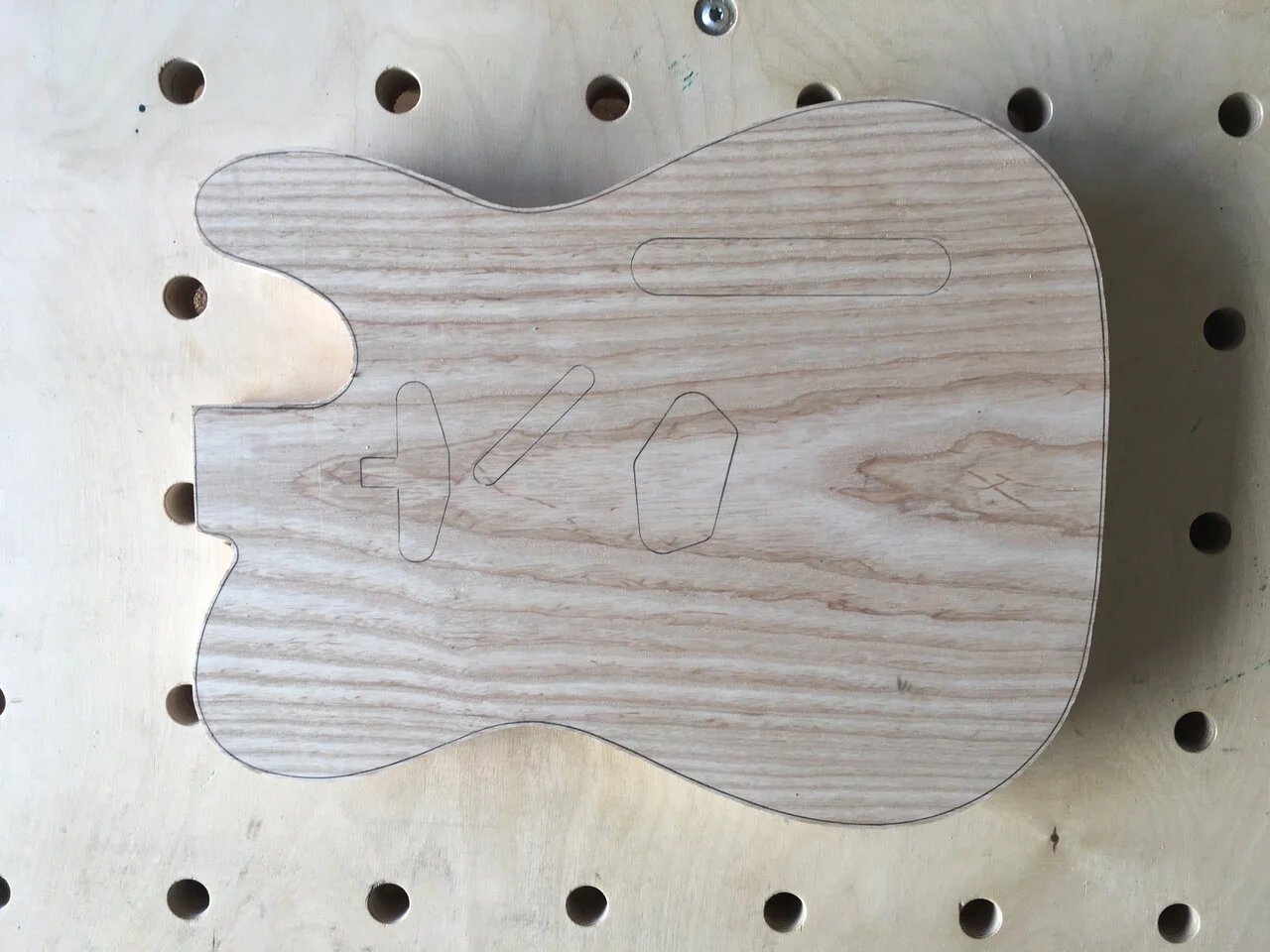

Zunächst muss der Korpus angezeichnet und ausgesägt werden. In meinem Falle habe ich das mit der Stichsäge gemacht. sehr langsam geschnitten und gutes Werkzeug benutz .. hat gut geklappt.

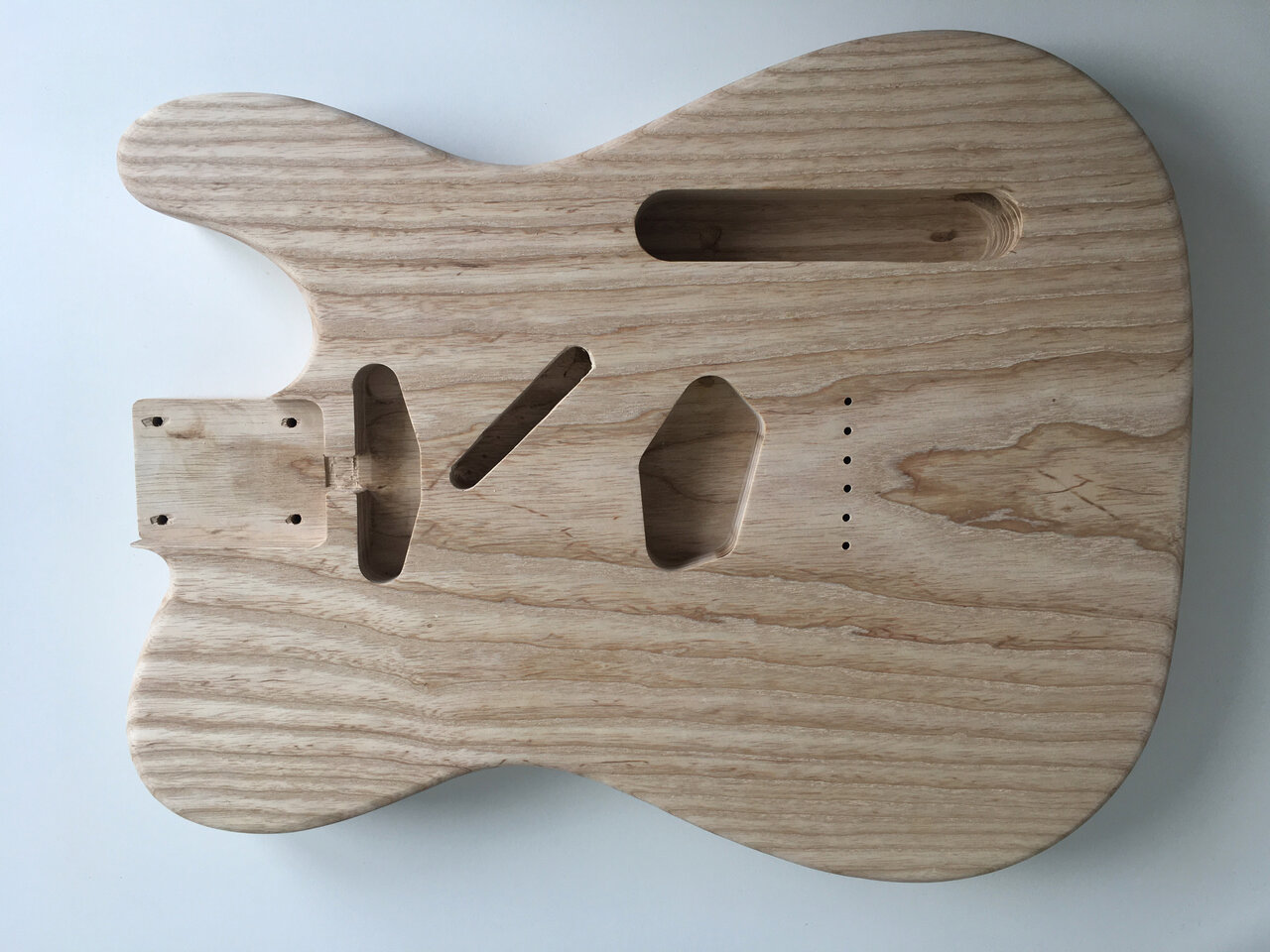

Im nächsten Schritt habe ich dn Korpus dann mit der Schablone gefräst und die Kunden gerundet. Dann die Vertiefungen mit einem Forstnerbohrer aufgebohrt und ebenfalls auf die gewünschte Tiefe gefräst.
Weiter gehts dann auch schon mit dem Hals ...

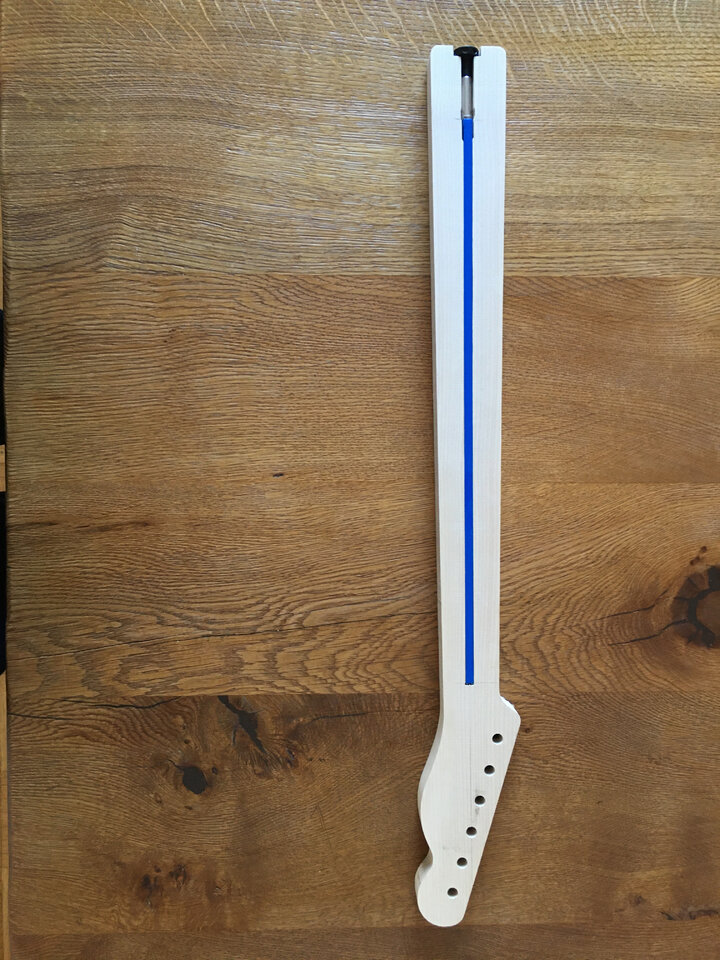

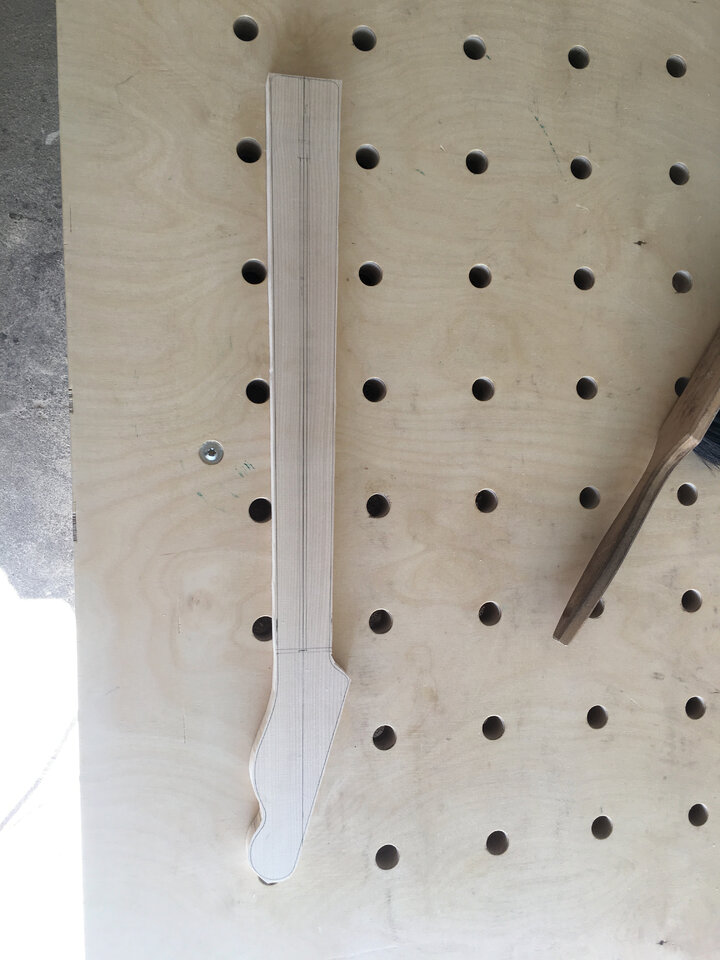

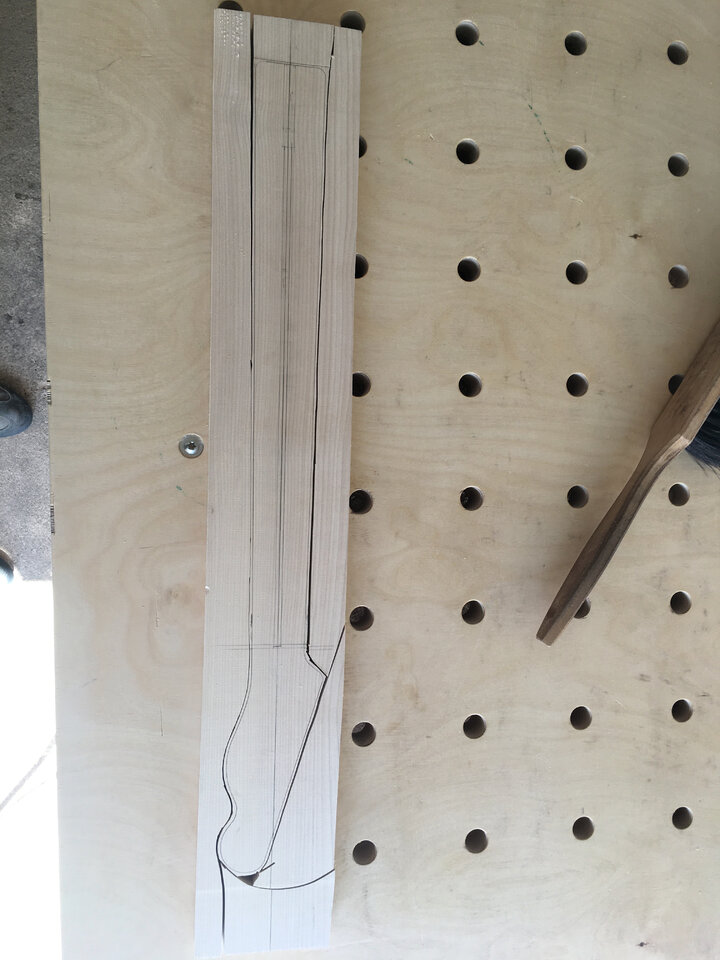

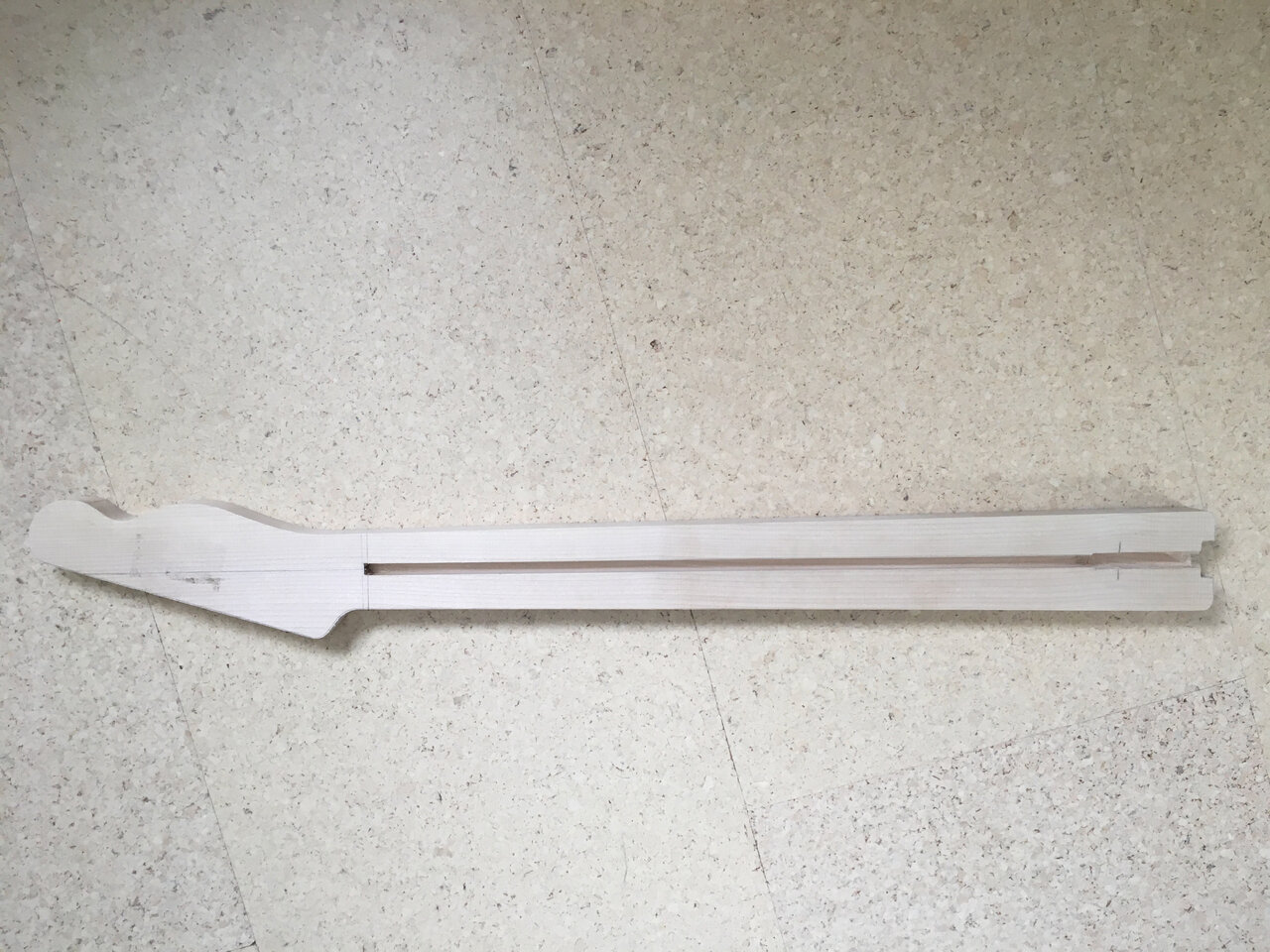

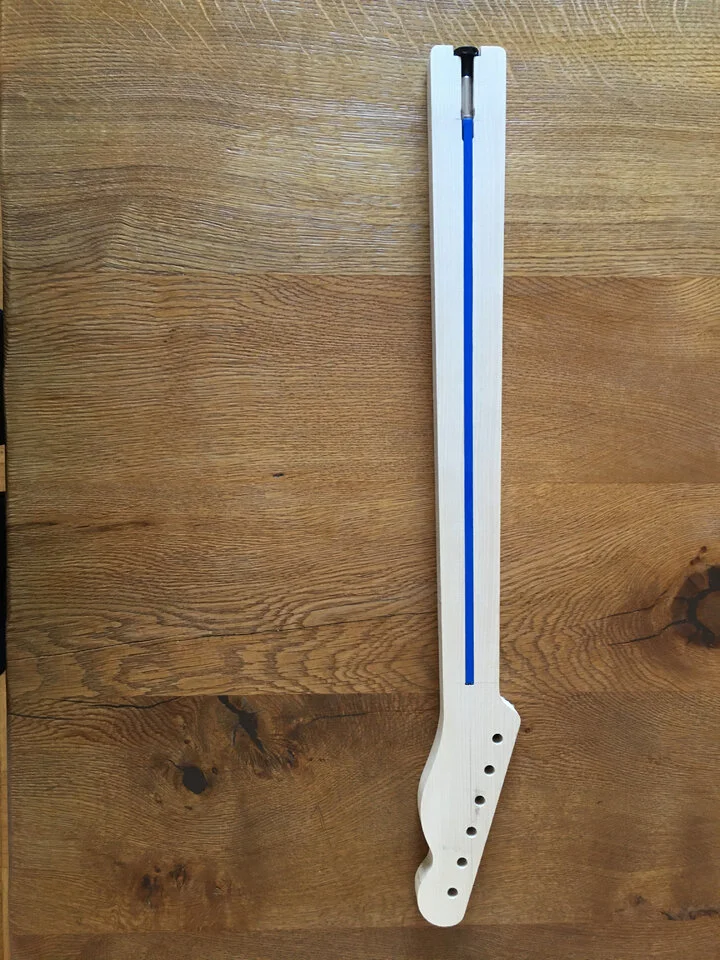

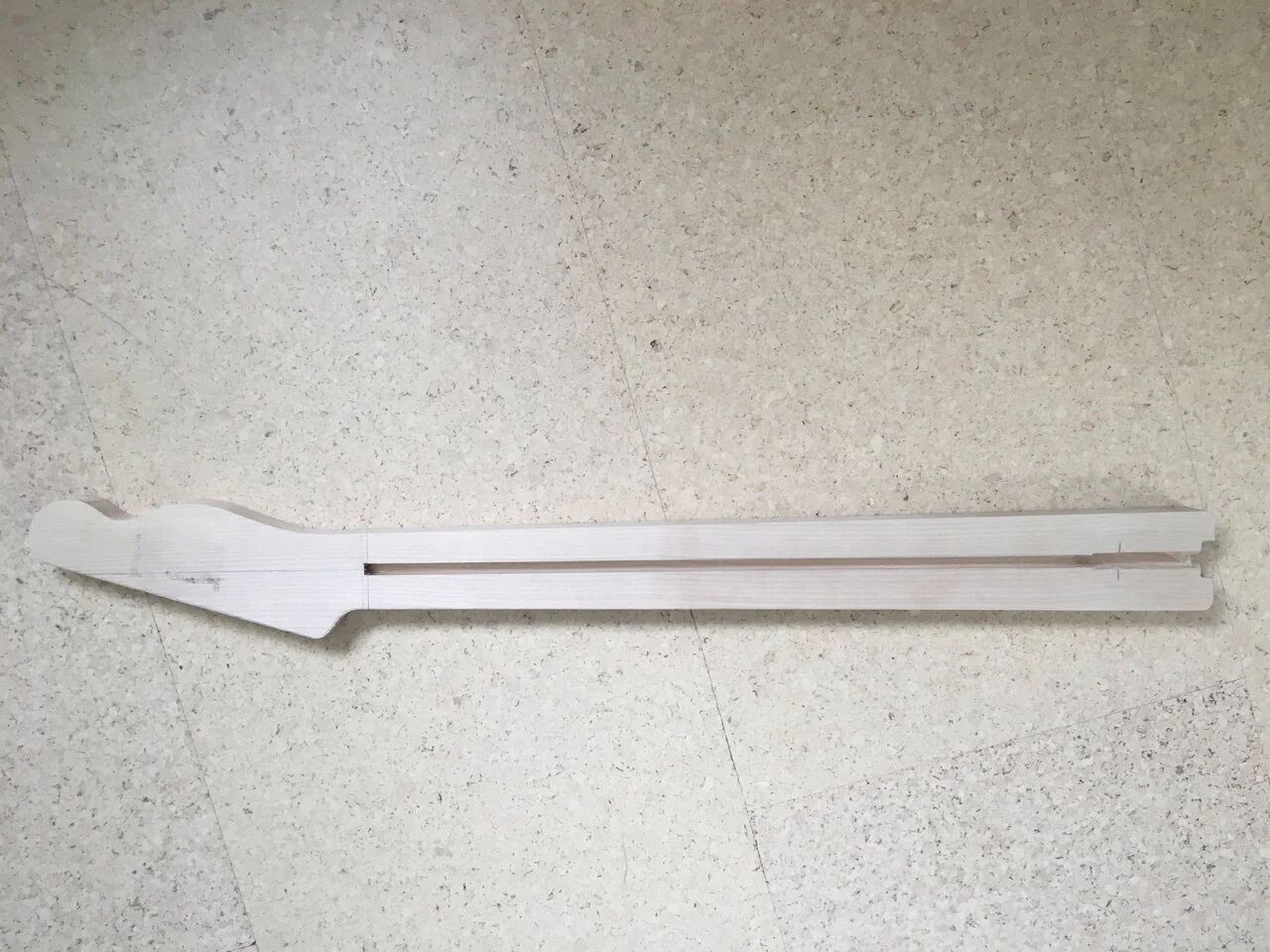

Auch hier anzeichnen, ausschneiden, fräsen, Trussrod einpassen ...
Der Aufmerksame Leser erkennt dass der Halsstab nicht nach dem Vorbild ist. ich habe eine anderen eingebaut weil mir hier die Optik besser gefällt. Dafür muss ich aber das Griffbrett separat bauen und dann aufleimen, dazu aber später mehr.

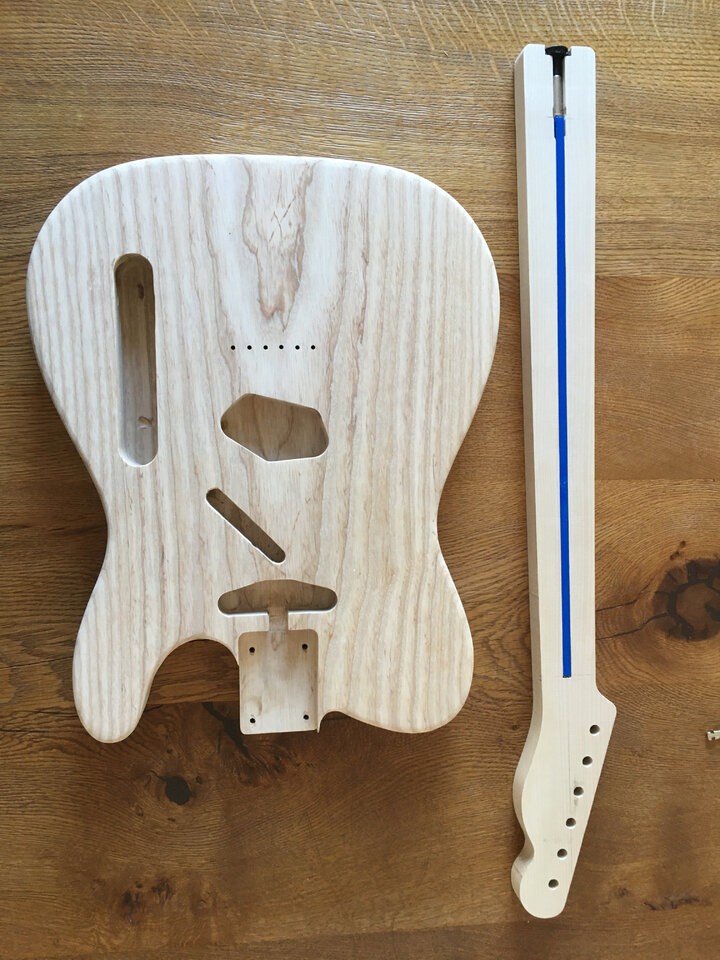

Hier ist schon mal der Korpus und der rohe Hals ....
Dann ran ans Griffbrett ...

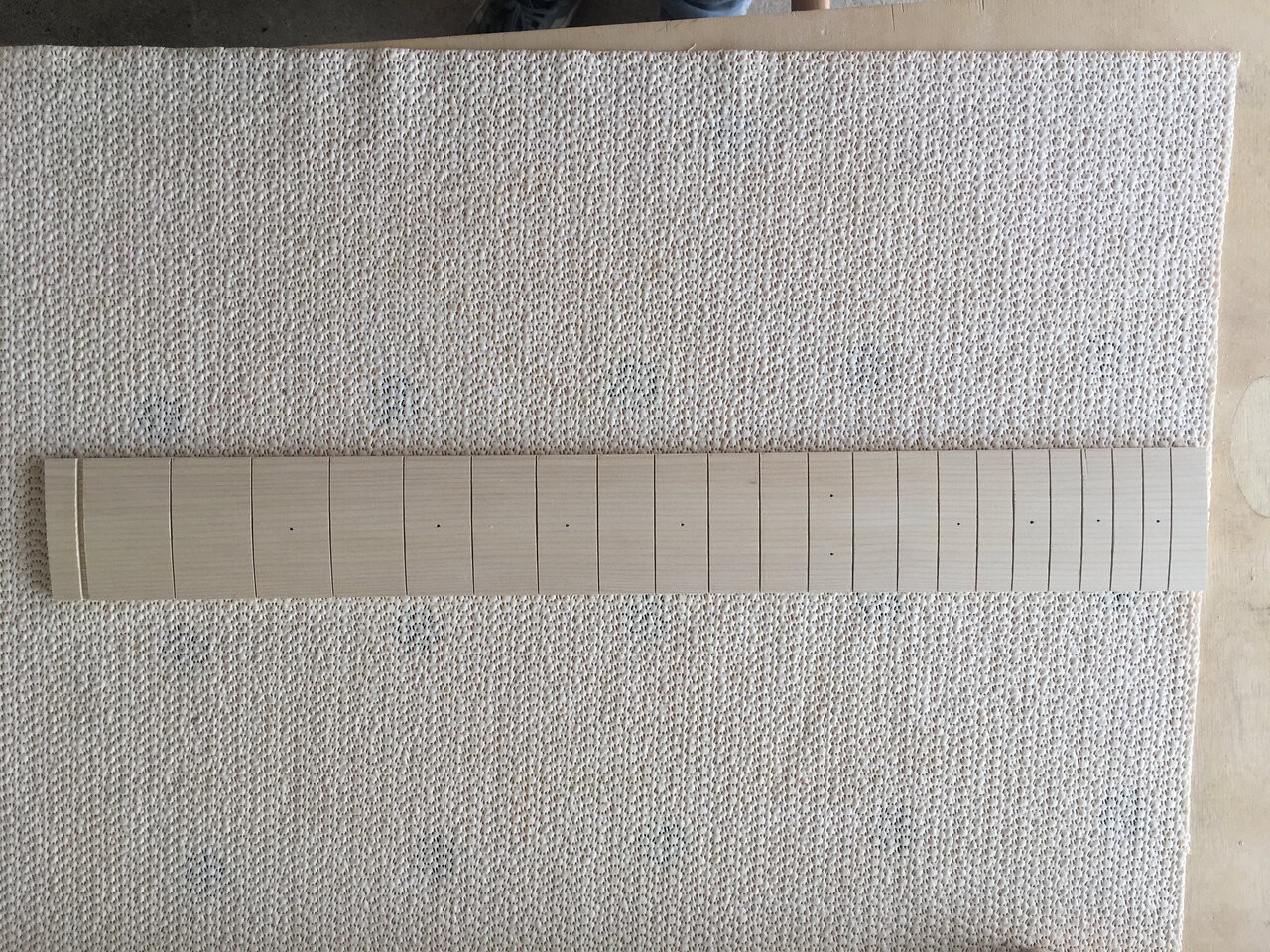

Zuerst die Bundstege anzeichnen, dann die Bundschlitze sägen, das Griffbrett auf Radius schleifen (9,5" in meinem Fall) auf den Hals aufleimen und in Form bringen.
Jetzt beginnt die Zeit in der ich keine Fotos mehr gemacht habe ... ABER ...
Den Hals habe ich in Form gebracht. Der Hals ist deutlich dicker als der Fender-Hals eher so in Richtung Gibson, der Liegt mir einfach besser als die schlanken Fender Hälse.
Dann die Dots und die Bundmarkierung angebracht und schleifen, schleifen, schleifen .......
Die Kopfplatte dann noch auf Maß herunterläsen und auch hier schleifen, schleifen, schleifen .......

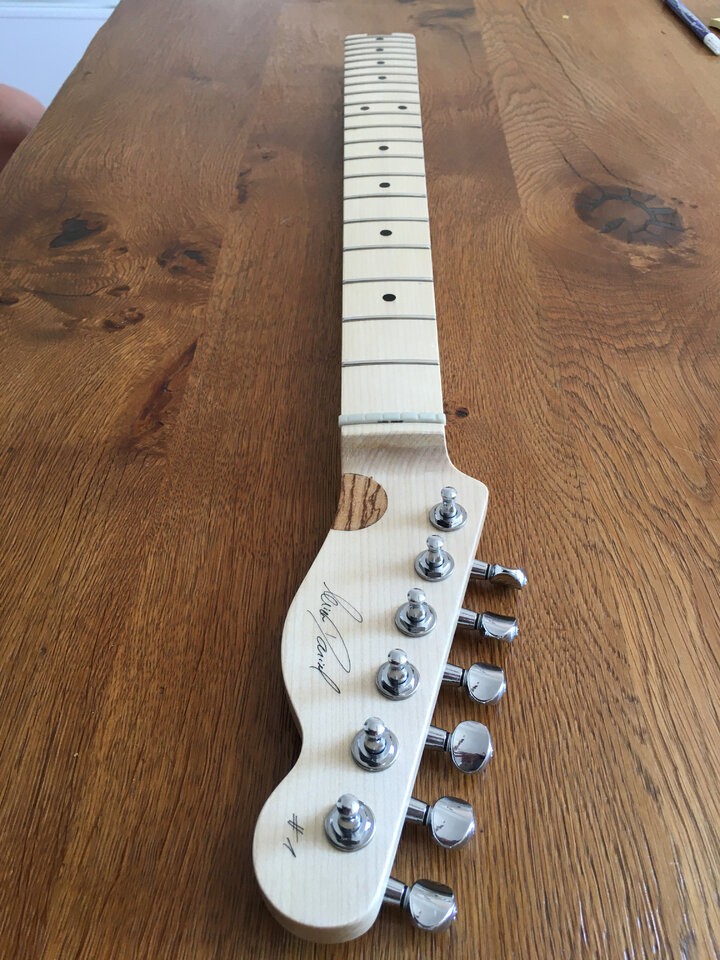

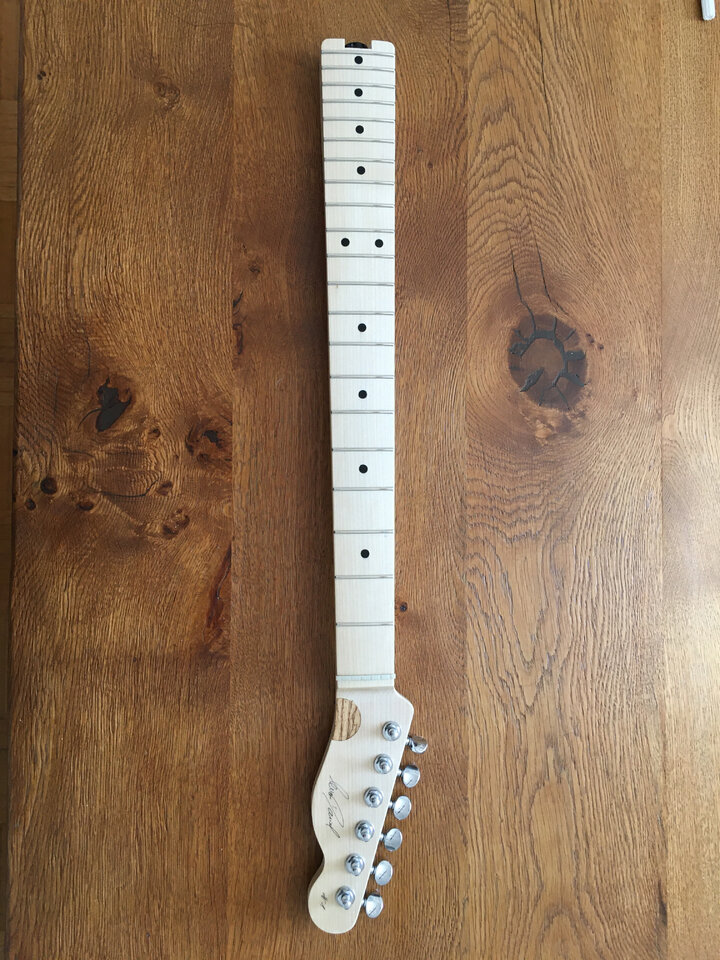

Am Ende habe ich den Hals lackiert, die Bünde eingepasst, die Mechaniken montiert und fertig ...

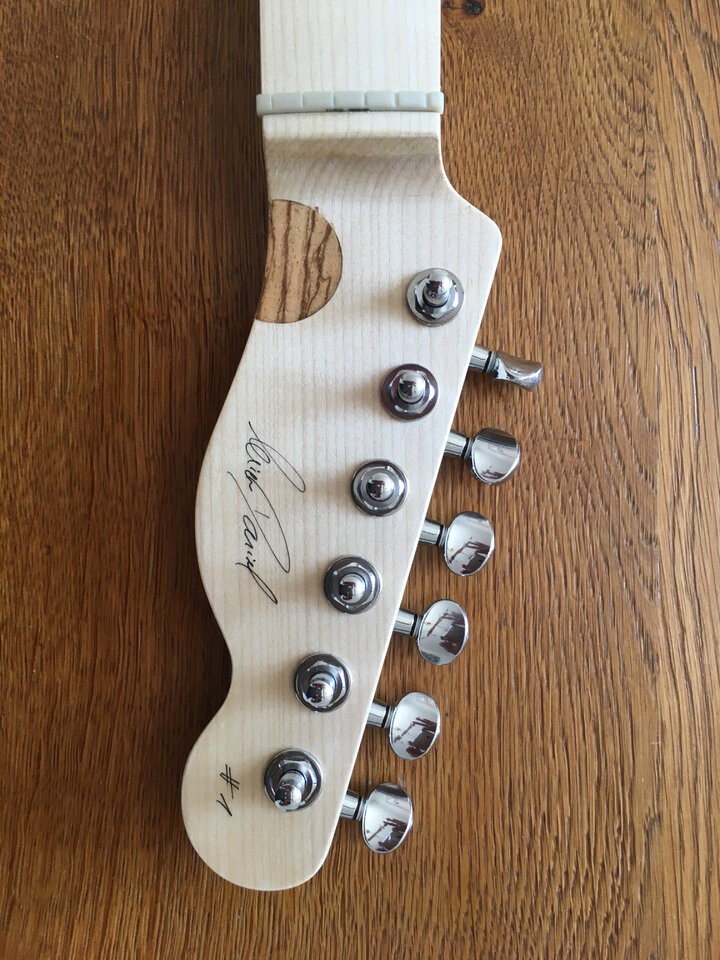

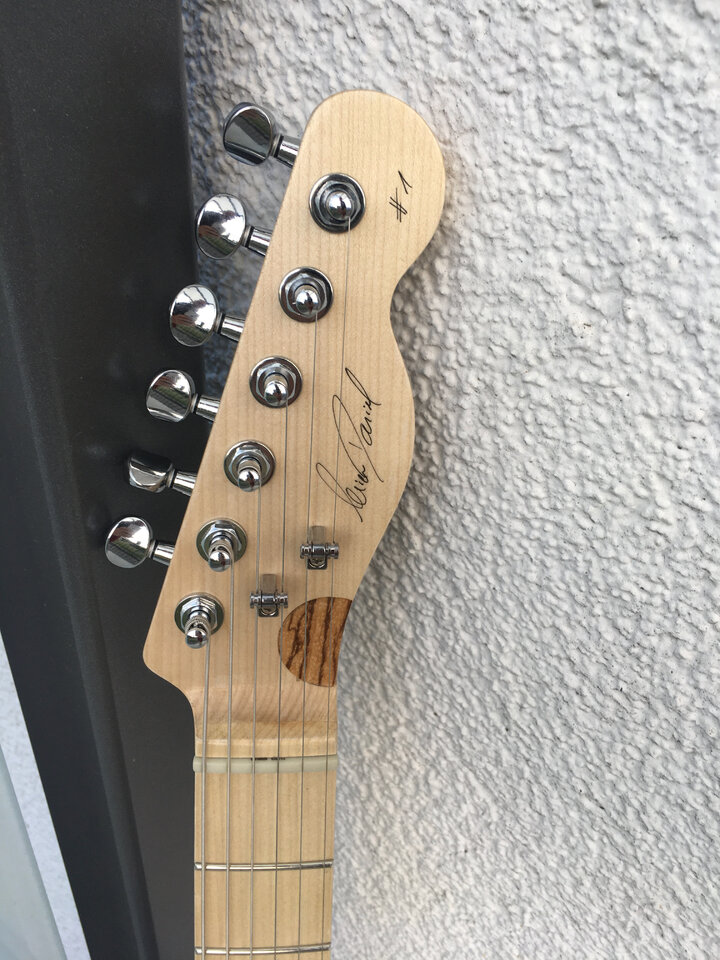

Hier ist aber das Ergebnis aus der ganzen Arbeit und Mühe
(Auf den Fotos ist der Sattel noch nicht eingepasst.)
Dann kam die alles entscheidende Frage nach der Farbe ... eigentlich wollte ich die Telecaster grün Färben nach dem Vorbild von Francis Rossi (Status Quo) haben, das ging allerdings komplett schief. Ich hab de ganzen Korpus dann erneut heruntergeschliffen und mich für eine ganz andere Art des Finish entschieden ... (leider gibt es dazu keine Fotos ... mit rot glühender Kopf vor Ärger hätte die Fotos sicherlich verfälscht ...

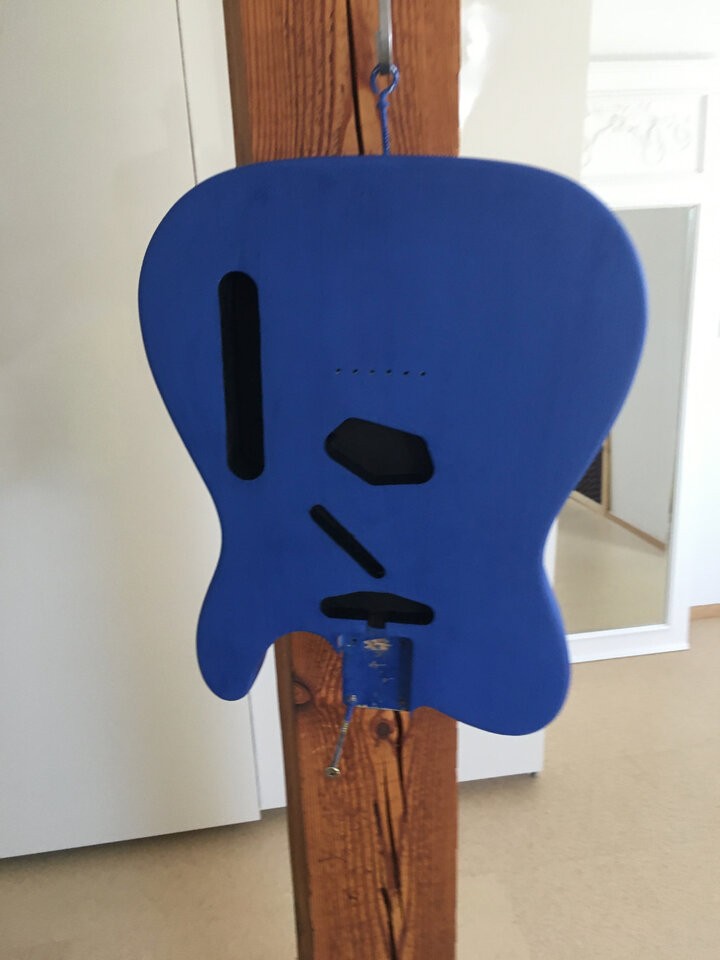

Im Zweiten Versuch habe ich eine Kreidefarbe benutzt und die dann mit Wachs überzogen. Man sieht die Pinselstriche und "schlechte" Art zu lackieren ... ich wollte das aber so!!!
Ich finds geil, herrlich perfekt unperfekt.
Dann musste nur noch alles Zusammengebaut werden.
Für die Elektronik habe ich mich für Fender Texas Spezial Tonabnehmer entschieden.
Die Schaltung ist eine 4 Wege Schaltung bei der die 4. Stellung dafür da ist die beiden Single Coil als Humbucker zu verschalten. Macht mächtig Druck ...

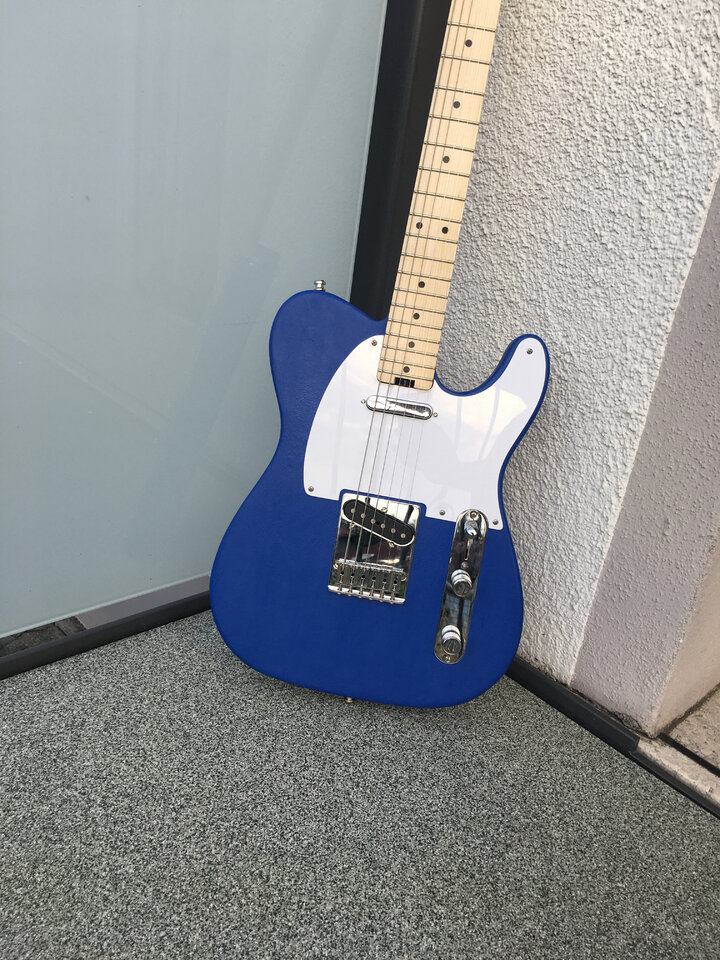

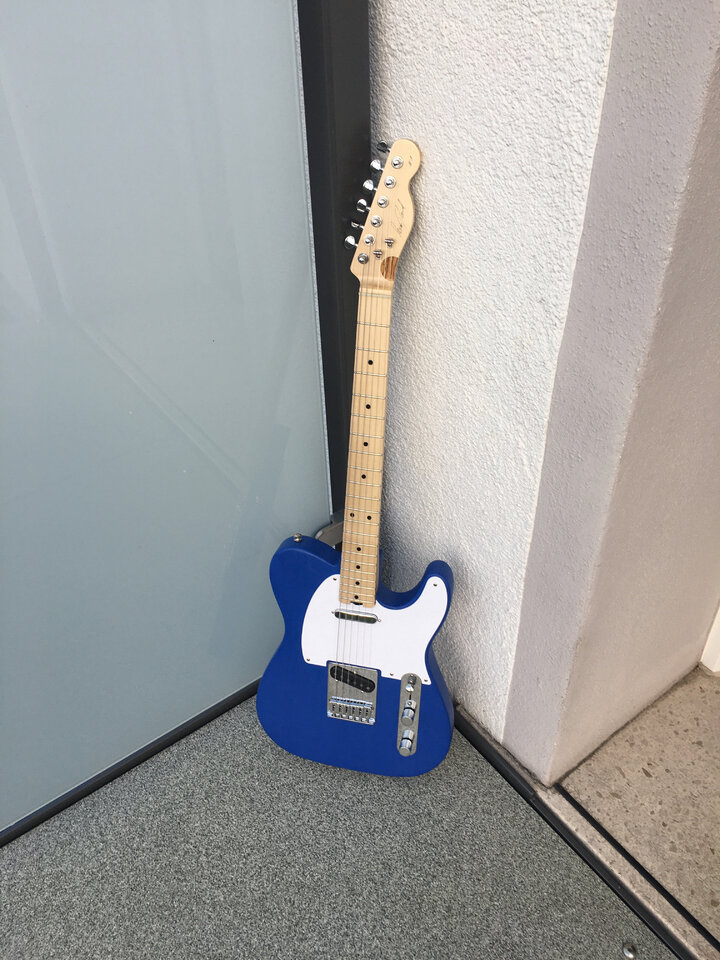

So sieht das gute Stück dann fertig aus.
Natürlich lief beim Bau der ersten Gitarre nicht immer alles glatt und ich habe extrem viel über Schleifpapier gelernt ;-)
Der Hals ist mir noch eine Spur zu dick geraten den werde ich dann im Herbst wohl nochmal überarbeiten, dafür ist das Griffbrett gelungen.
Lackieren ist definitiv nicht mein Ding, sollte ich irgendwann nochmal eine Gitarre bauen, dann verwende ich Hölzer die man hervorragend Ölen kann
Es ist nicht perfekt aber geil !!!
In diesem Sinne, scheut euch nicht eine Gitarre zu bauen, ich habe es auch geschafft und das Gefühl wenn man sein erstes selbst gebautes Instrument in den Händen hält und aus dem Verstärker die ersten Töne kommen ist einfach überwältigend ...
Beste Grüße
Da Gnedl
