Mini XLR 3-polig auf Mini XLR 4-polig löten?

B
Bumsti
Registrierter Benutzer
Zuletzt hier
27.01.23
Registriert
17.02.09
Beiträge
44
Kekse
0
Ort
Dachau
Ich bräuchte dringend Eure Hilfe.
Leider finde ich kein passendes Kabel was von einem Shure Taschensender zu einem Mic passt.
Wir löte ich das Kabel richtig von den 4 polig auf 3 polig? (Gerne die Pins fablich verbinden)
Welches dünne Kabel könnt Ihr aus Eurer Erfahrung empfhlen?
Ich DANKE Euch schon mal wahninnig für Eure Hilfe!

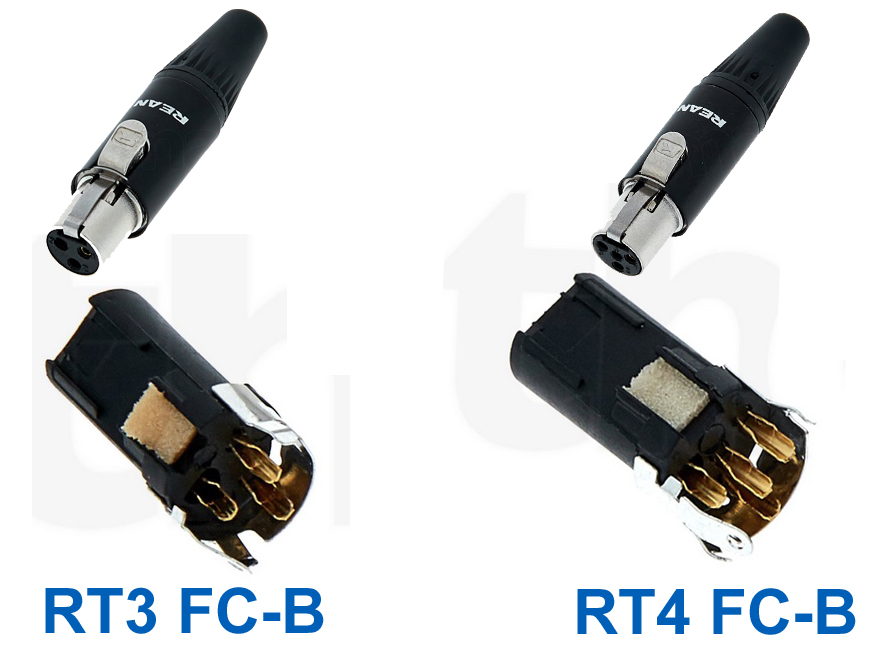

Anhänge

  • Stecker für Funk und Mic Ziach.jpg
    Stecker für Funk und Mic Ziach.jpg
    232,4 KB · Aufrufe: 57
Wil_Riker
  • Gelöscht von Wil_Riker
  • Grund: Quatsch
Wil_Riker
Wil_Riker
Helpful & Friendly Akkordeon-Moderator
Moderator
HFU
Zuletzt hier
27.01.23
Registriert
04.11.06
Beiträge
31.782
Kekse
161.886

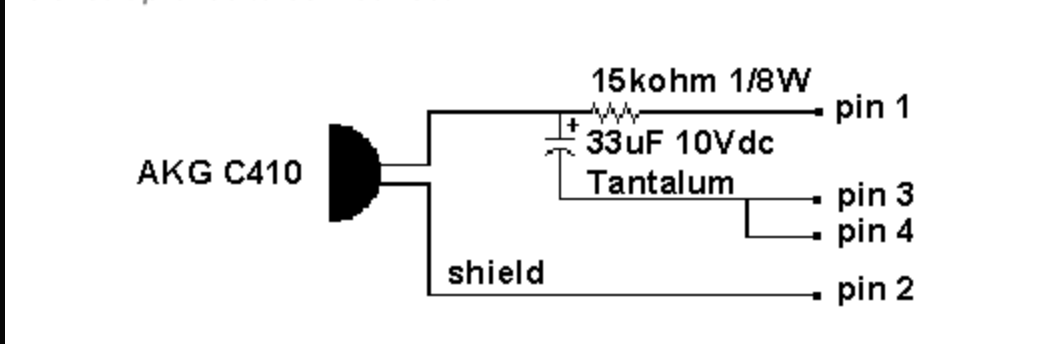

Das stimmt so leider nicht, wenn man die Schaltpläne, die sich hinter den Links verbergen, genau anschaut:
Bias ist bei Shure Pin 2, bei AKG Pin 3
Mic ist bei Shure Pin 3, bei AKG Pin 2

Die 1:1-Verdrahtung wird also nicht funktionieren.

B
Bumsti
Registrierter Benutzer
Zuletzt hier
27.01.23
Registriert
17.02.09
Beiträge
44
Kekse
0
Ort
Dachau
Das klingt nicht erfreulich... :(

chris_kah
chris_kah
HCA PA- und E-Technik
HCA
Zuletzt hier
26.01.23
Registriert
18.06.07
Beiträge
7.463
Kekse
88.109
Ort
Tübingen
Stimmt, da hatte ich mich verguckt auf die Schnelle
1-1 Schirm, 2-3 und 3-2 und ggf 3 mit 4 am 4-Pol verbinden.

  • Gefällt mir
Reaktionen: 2 Benutzer
B
Bumsti
Registrierter Benutzer
Zuletzt hier
27.01.23
Registriert
17.02.09
Beiträge
44
Kekse
0
Ort
Dachau
Danke für Eure Antworten.

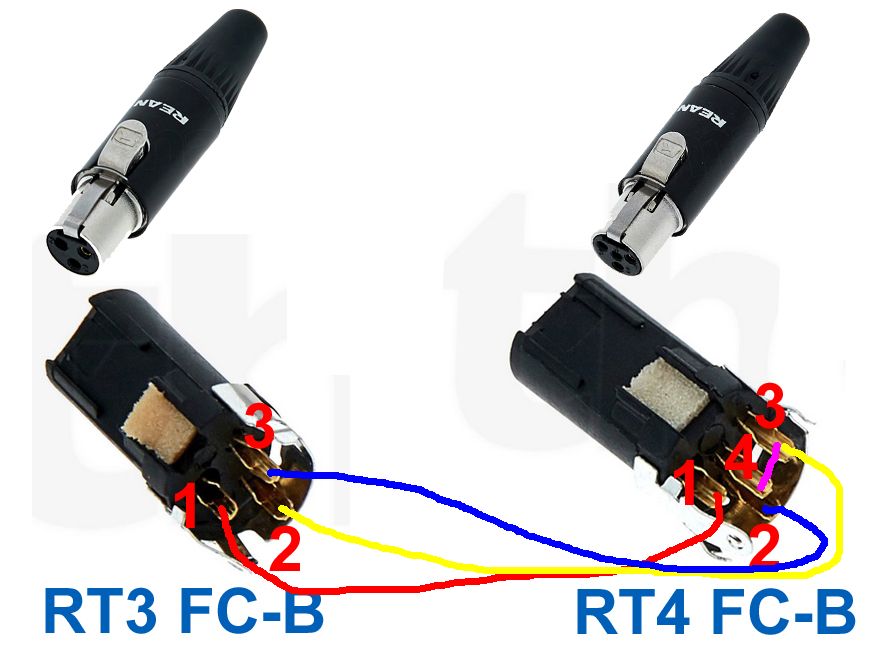

Hab das mal kurz aufgezeichnet, um es richtig zu machen.
So würde es passen?


Anhänge

  • Stecker für Funk und Mic Ziach Nummern linien.jpg
    Stecker für Funk und Mic Ziach Nummern linien.jpg
    91,7 KB · Aufrufe: 21
chris_kah
chris_kah
HCA PA- und E-Technik
HCA
Zuletzt hier
26.01.23
Registriert
18.06.07
Beiträge
7.463
Kekse
88.109
Ort
Tübingen
Also auf einer Seite bräuchtest du einen Stecker (mit Stiften) und keine Kupplung. Von den Pins sonst richtig.

B
Bumsti
Registrierter Benutzer
Zuletzt hier
27.01.23
Registriert
17.02.09
Beiträge
44
Kekse
0
Ort
Dachau
Danke Dir!!
Von den Stecker passt es schon.
Der 4 pol in Shure Sender und der 3 pol in das Schwanenhals Mic.

chris_kah
chris_kah
HCA PA- und E-Technik
HCA
Zuletzt hier
26.01.23
Registriert
18.06.07
Beiträge
7.463
Kekse
88.109
Ort
Tübingen
3 pol in das Schwanenhals Mic.
ähem, ist das überhaupt eines, das für den Betrieb an einem Taschensender gedacht ist?

Taschensender liefern 1.5V ..9V Versorgungsspannung (Je nach Typ) entweder auf extra Leitung oder als Tonaderspeisung und haben einen unsymmetrischen Eingang.

Schwanenhals Mikros sind eher für symmetrischen Ausgang und Phantomspeisung ausgelegt.

Ich fürchte, das kann gar nicht funktionieren. Und wenn, dann ist auch die Belegung des 3-pol Steckers nicht unbedingt der Taschnesender Norm entsprechend.
Ich bin davon ausgegangen, dass du ein Headset markenübergreifend verwenden wolltest.

Ich habe ein Grenzflächen Mikro für ans Mischpult und das hat auch einen tiny XLR am Mikrofon. Das würde nicht an einem Taschensender funktionieren.

Wil_Riker
Wil_Riker
Helpful & Friendly Akkordeon-Moderator
Moderator
HFU
Zuletzt hier
27.01.23
Registriert
04.11.06
Beiträge
31.782
Kekse
161.886
Von den Stecker passt es schon.
Lass mich raten: AKG 519 o. ä. ohne weiteres Anschlusskabel? Dann passt es mit den Steckverbindern (2x Weibchen) tatsächlich. Ansonsten siehe Vorgängerbeitrag.

  • Gefällt mir
Reaktionen: 1 Benutzer
B
Bumsti
Registrierter Benutzer
Zuletzt hier
27.01.23
Registriert
17.02.09
Beiträge
44
Kekse
0
Ort
Dachau
Jetzt hab ich doch noch mal eine Frage.

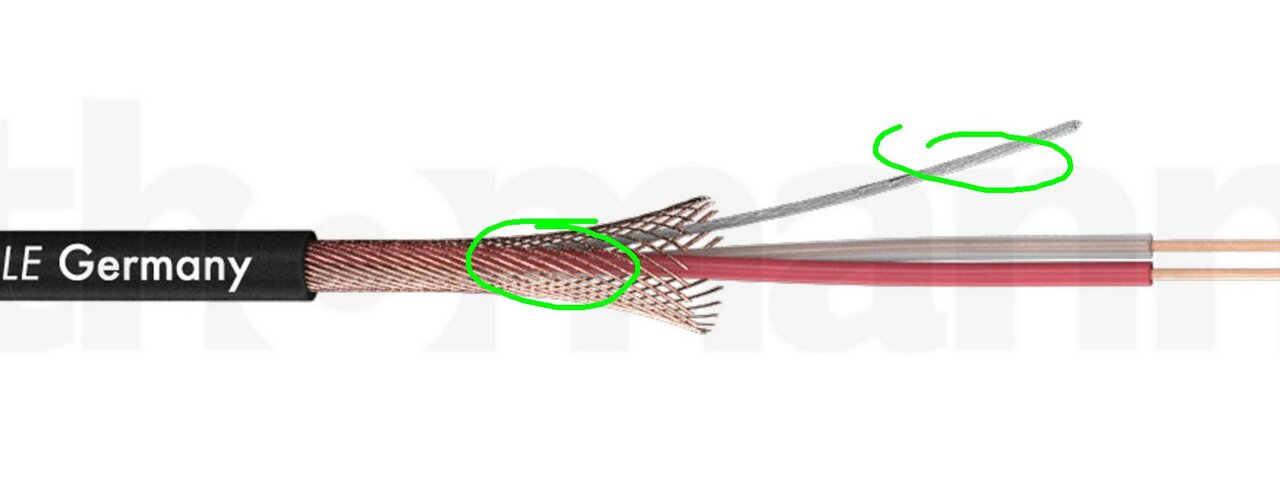

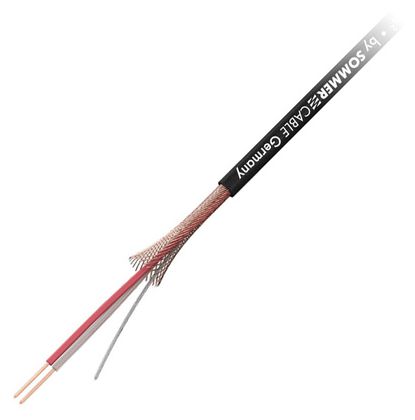

Ich verwende folgendes Kabel:

Ich dreh die beiden zusammen und Löt die jeweils auf Pin1 ?

Danke Euch schon mal!!


Anhänge

  • Sommer Cable Cicada SO-D14 Installationskabel.jpg
    Sommer Cable Cicada SO-D14 Installationskabel.jpg
    37,5 KB · Aufrufe: 13
Wil_Riker
Wil_Riker
Helpful & Friendly Akkordeon-Moderator
Moderator
HFU
Zuletzt hier
27.01.23
Registriert
04.11.06
Beiträge
31.782
Kekse
161.886
  • Gefällt mir
Reaktionen: 1 Benutzer
