So, die Bastelei am Amp Lüfter geht weiter - Fortsetzung von #484.
Das laute Lüftergeräusch hat mir keine Ruhe gelassen, wörtlich genommen. Alternative 60mm Lüfter brachten keinen hörbaren Vorteil, diese kleinen Dinger brauchen halt ca. 6000 rpm, um die 49m3 Luft zu bringen. Ein 80mm Lüfter hätte stehend nicht in das Gehäuse gepasst, man hätte ihn aber legen können und die Luftführung anpassen. Das hätte aber umfangreiche Bohr-, Säge- und Fräsarbeiten am bestückten Chassis erfordert - ein no go für mich - ein Span an falscher Stelle und die Probleme sind da. Habe daher beschlossen, einen leisen Lüfter in einem externen Gehäuse anzubringen.

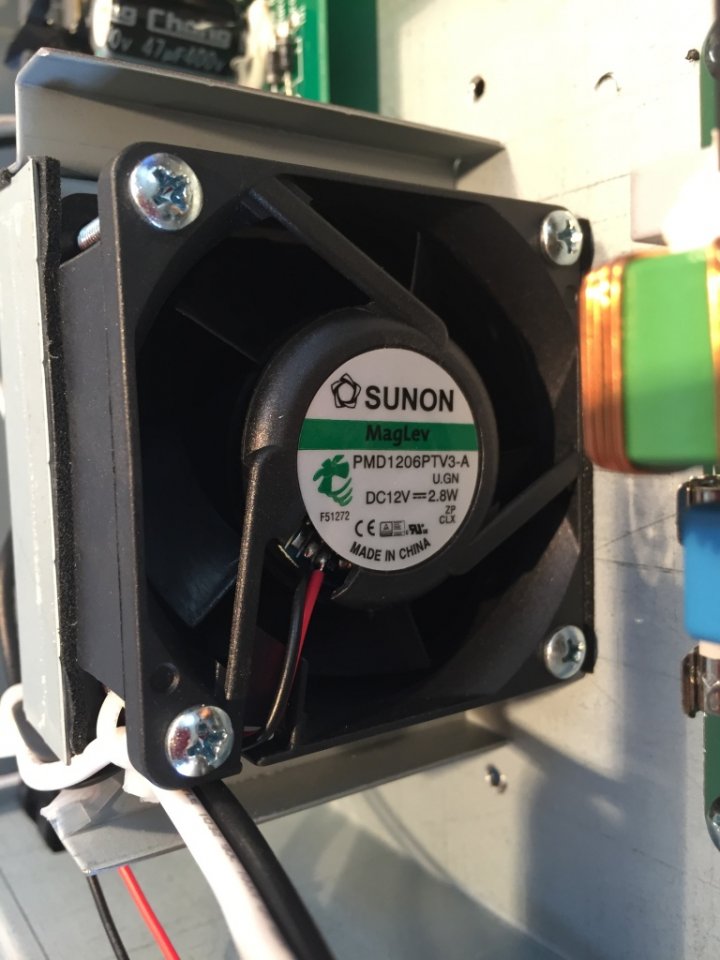

Als Lüfter nahm ich den 80mm Noctua NFA8 FLX, er bringt bei 12V 50m3 bei 2000rpm bei 16dBA Geräusch (Original Sunon Lüfter 12V 60mm, 49m3 bei 5600rpm und 37dBA), also ein sehr deutlicher Vorteil. Als Gehäuse nahm ich ein handelsübliches Bastelgehäuse aus Kunststoff, Maße ca. 100x140xx50mm aus Kunststoff. Zur Befestigung sollten bereits vorhandene Bohrungen verwendet werden, mit längeren Schrauben natürlich. Ein direktes, planes Aufsetzen auf die Chassisunterseite geht nicht - herausragende Schrauben sind im Wege - also kommt ein 5mm Abstandshalter aus Holzleisten dazwischen (5x10, bzw 5x5mm Querschnitt. Die Aussparungen im Gehäuse machte ich mit einer kleinen Fräse, der Luftauslass ist an der Kante, man muß knapp ansetzen, damit man das Ganze hinterher wieder in den Amp-Kasten einschieben kann.
Den Originallüfter baut man aus, er stört sonst nur im Luftstrom. Die Bilder sprechen wohl für sich.

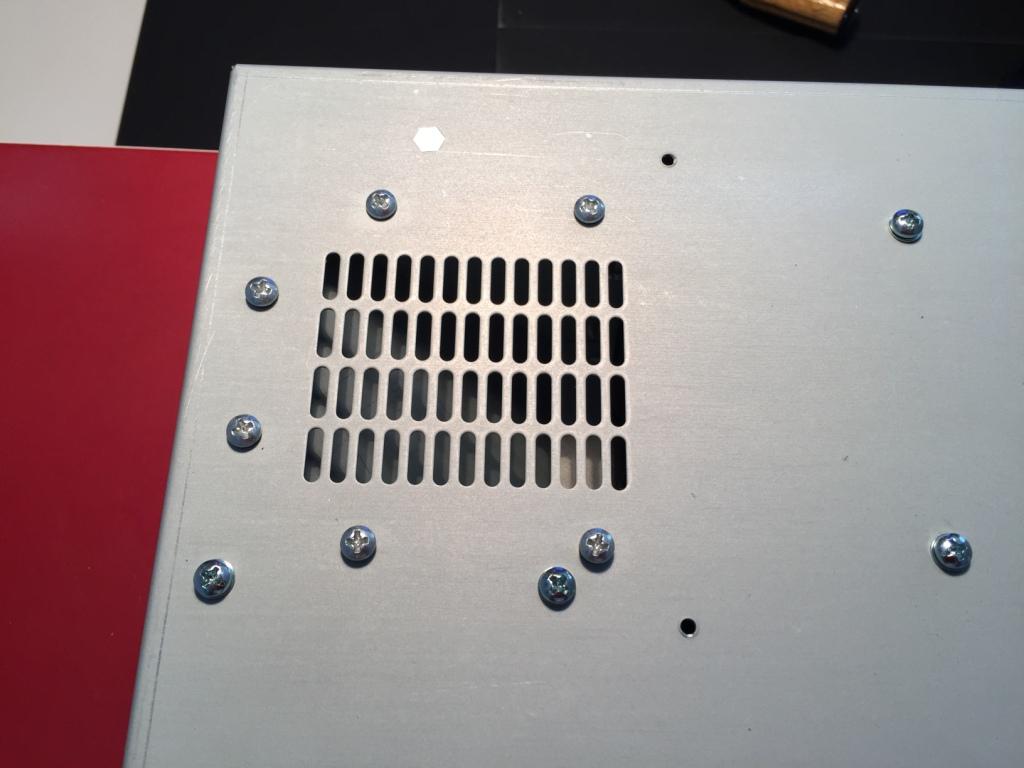

Das ist der originale Lufteinlass auf der Unterseite, er wird für die "Zuluft" weiter verwendet. Zur Befestigung dienen jeweils die zwei Schrauben über und unter dem Einlassgitter.

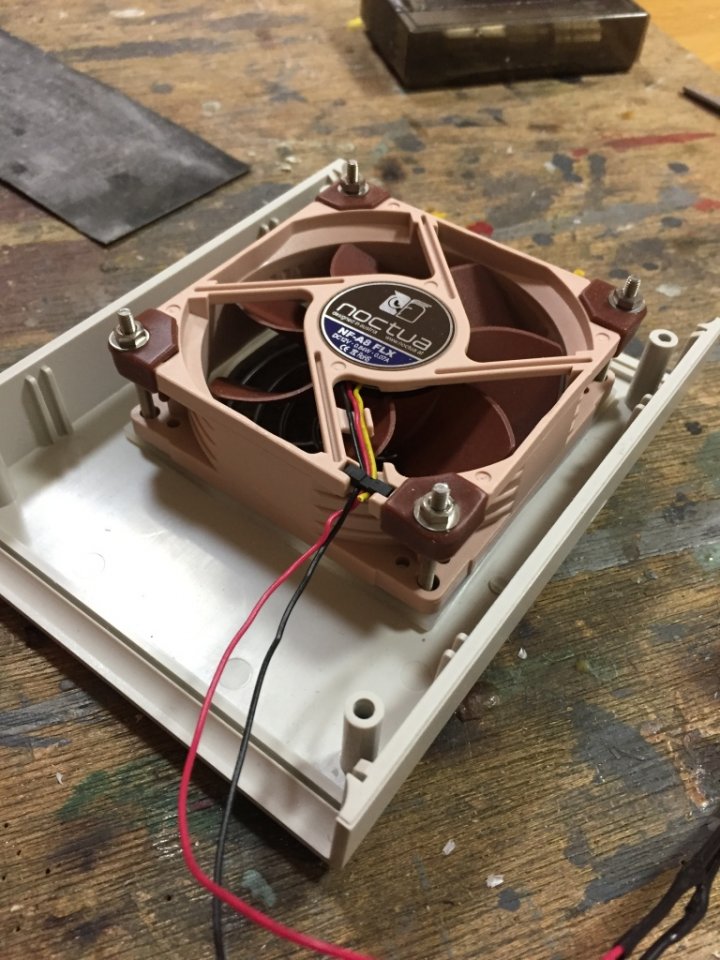

Der Noctua in seiner neuen Heimat, das gelbe Signalkabel kann man abschneiden, es findet keine Verwendung, ansonsten rot=+, schwarz =-.

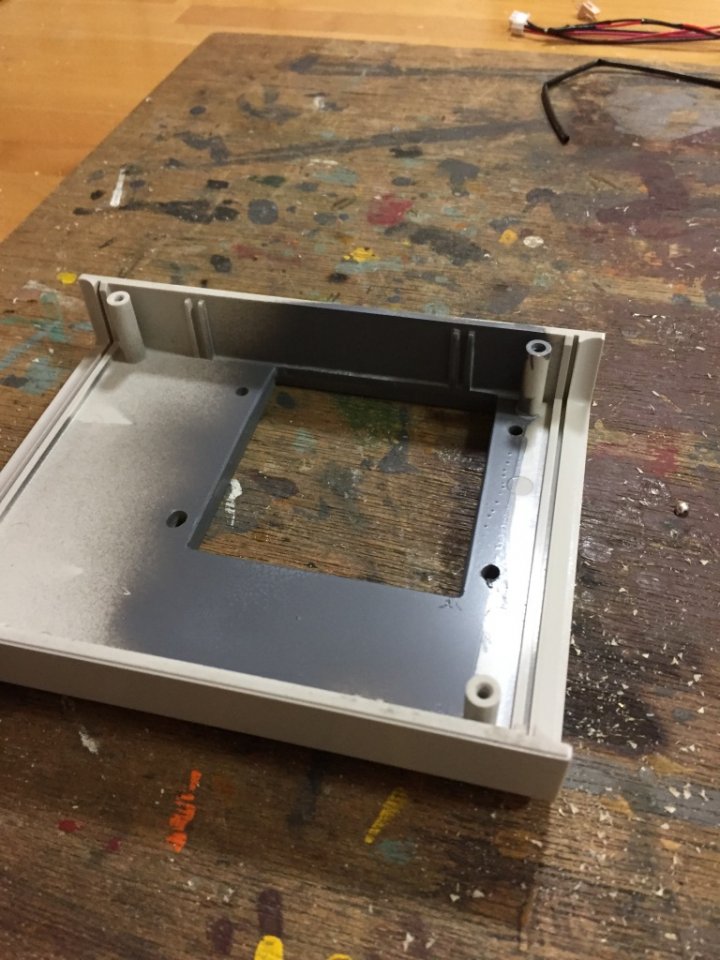

Luftauslass von Innen mit Befestigungsbohrungen.

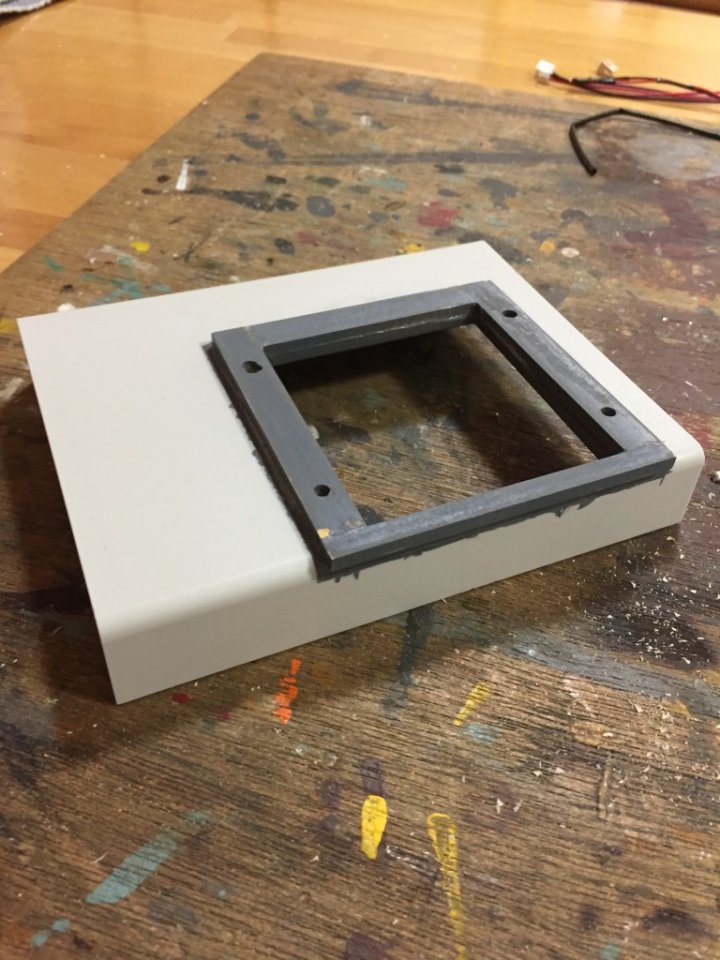

Ditto von außen, mit Abstandshalter, verklebt mit 2K-Kleber
... und zusammen gebaut.

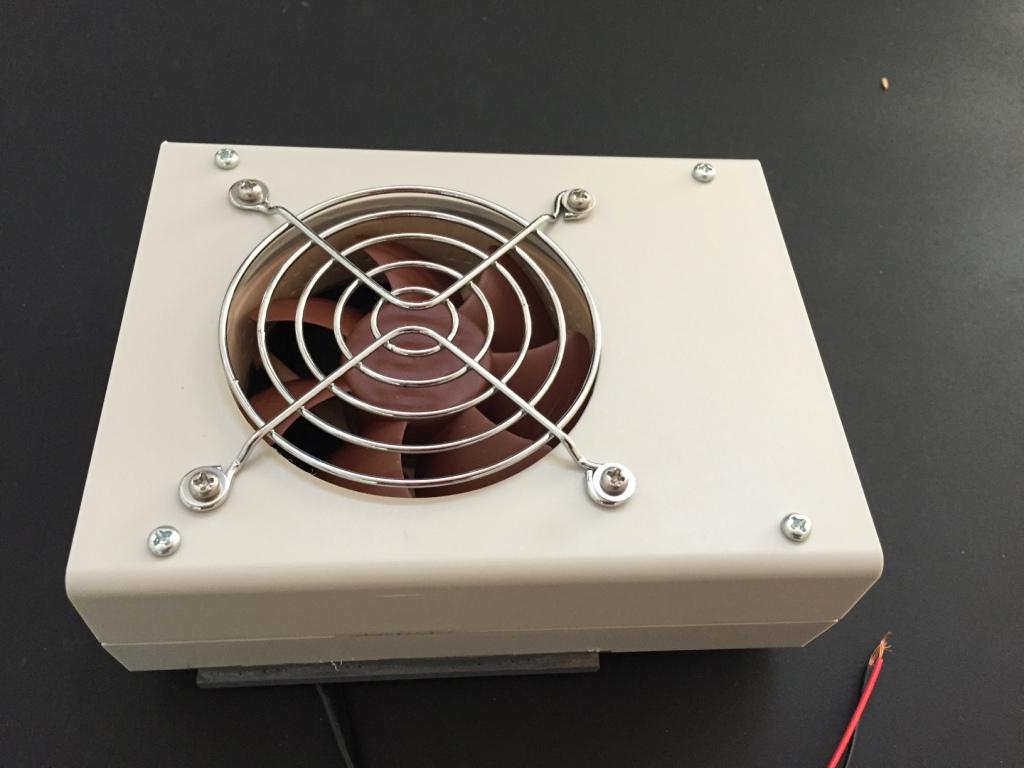

So sieht der Lüfterkasten von der Schokoladenseite aus, ein Schutzgitter von außen, der Lüfter ist über eine ringförmige Silikonplatte zum mechanischen Dämpfen befestigt.

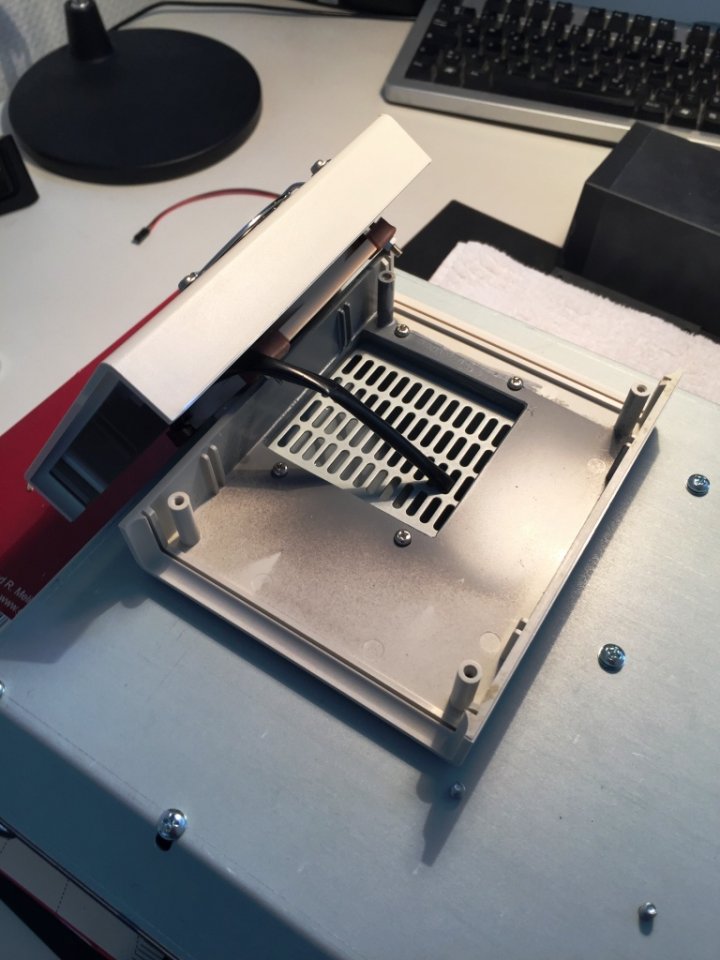

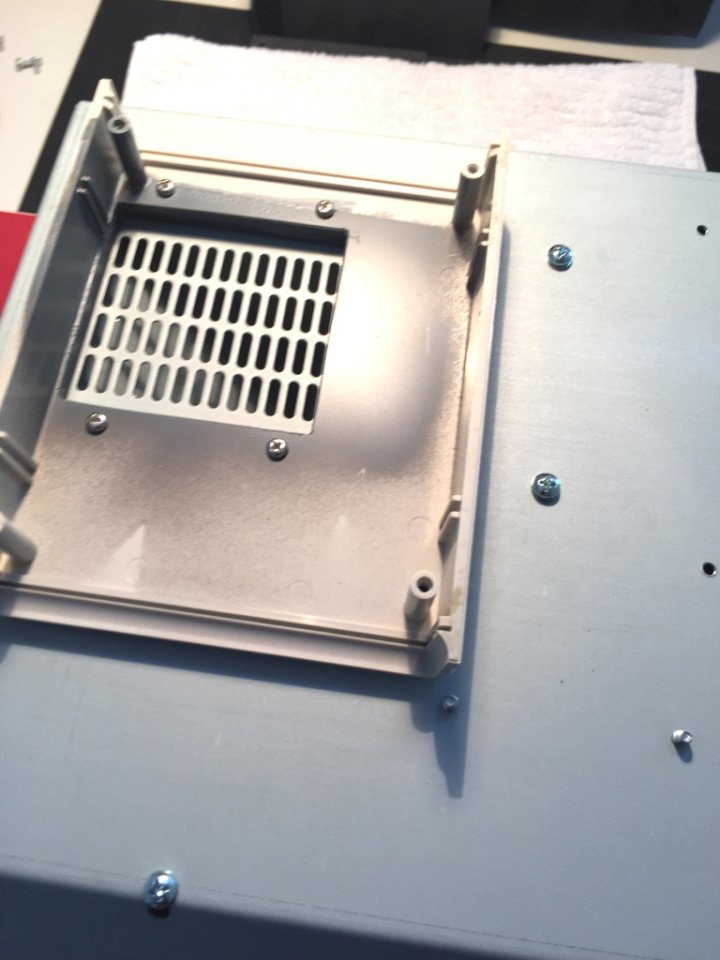

Zum Montieren wird nochmals zerlegt, das Gehäuseoberteil wird an den vorhanden Schraublöchern befestigt, die auf der Innenseite den Luftkanal halten.
Das Unterteil mit Lüfter wird aufgesetzt (die Seitenteile werden eingesteckt), nicht vergessen, das Anschlusskabel durch den Luftkanal nach innen in den Amp führen.

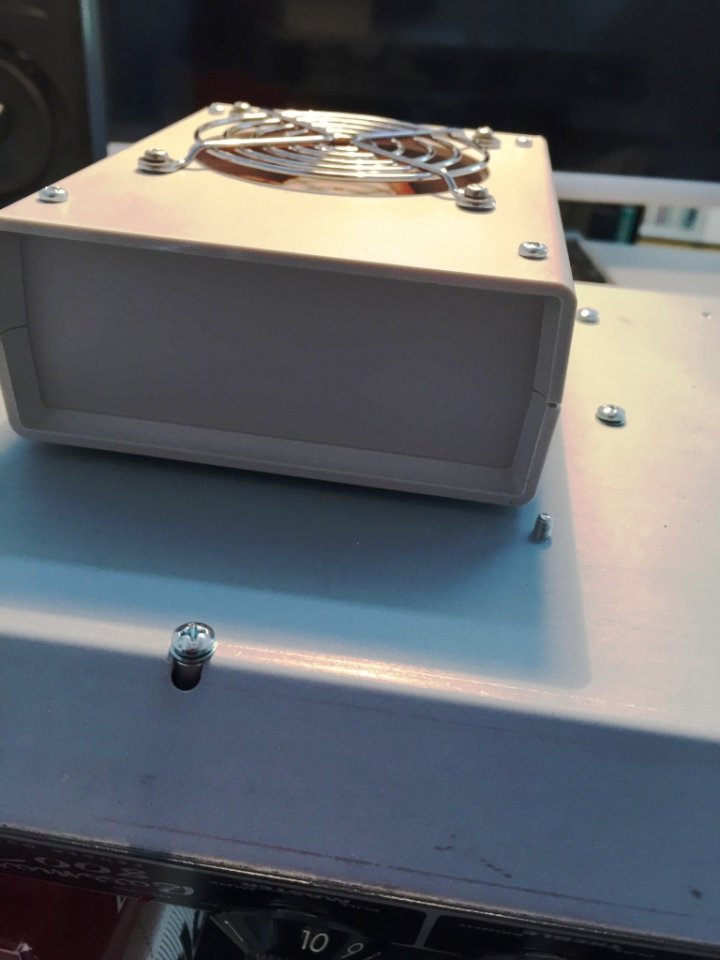

Montage außen komplett!

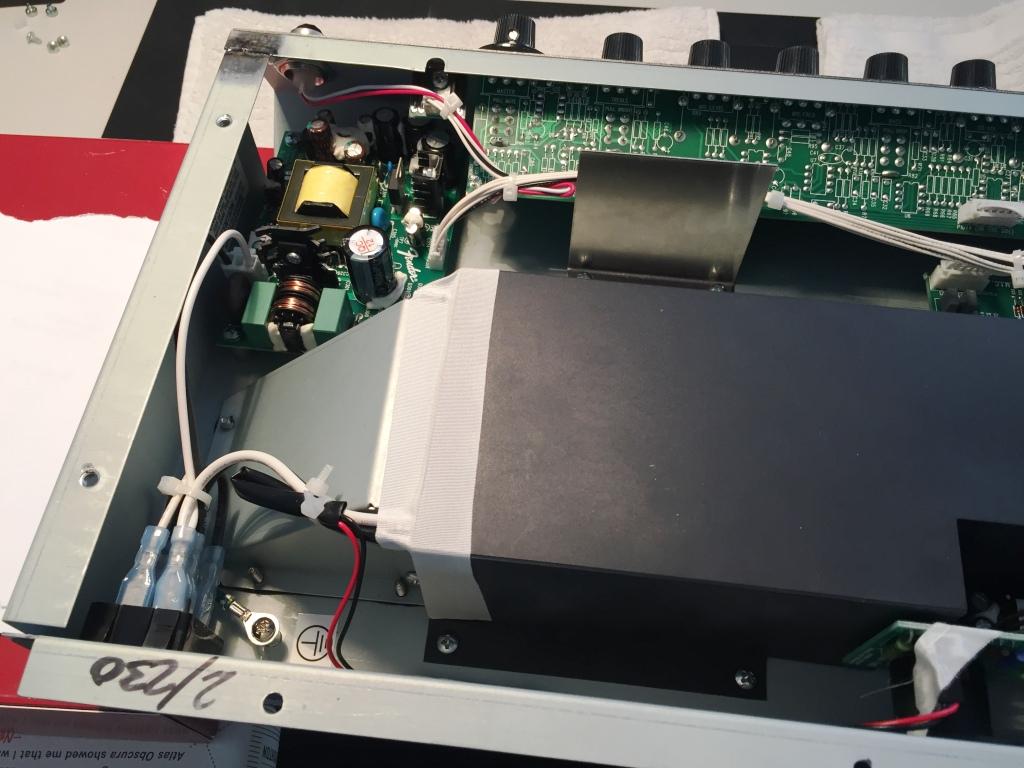

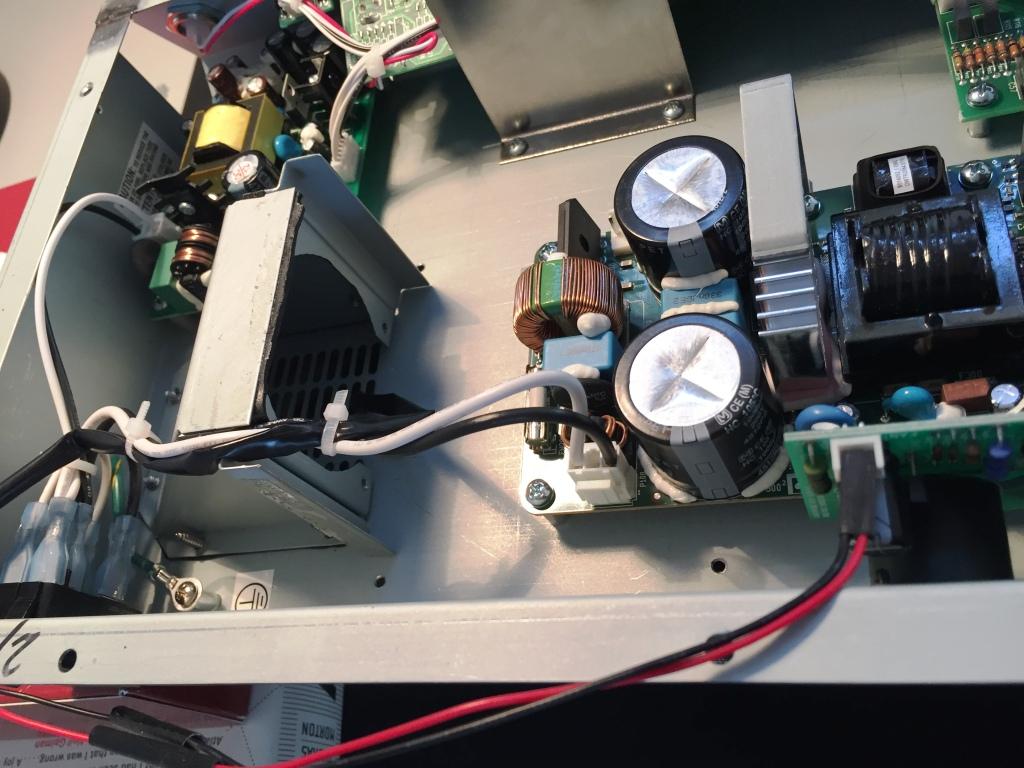

Blick ins Innere, der alte Lüfter ist bereits entfernt, man sieht die Endstufe, ein ICE Modul von B&O, vorne an der Platine die Schmelzsicherung des Moduls. Der neue Lüfter ist bereits angesteckt.
Letzter Schritt innen - Anbringen der Luftführung über die Endstufe.

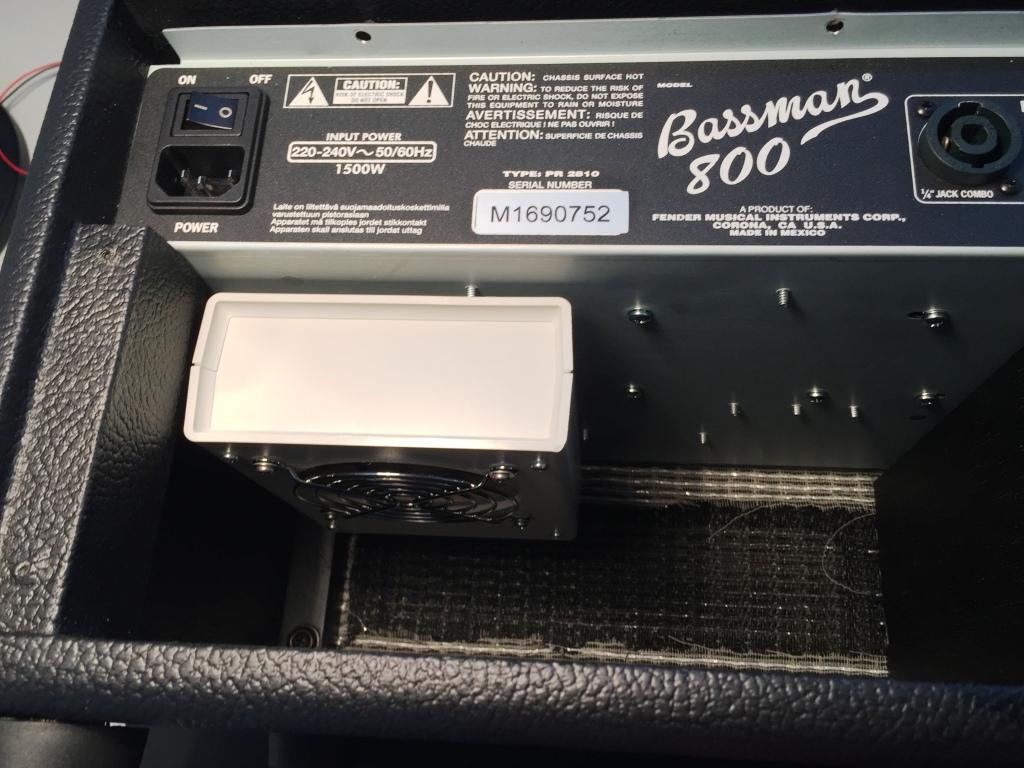

Zusammenbau fast komplett, nun sieht man, warum man das Kunststoffgehäuse sehr knapp an den Lufteinlass setzen musste - die Auflagen des Chassis lassen sonst keine Montage zu.
Nun die finale Probe, Amp einschalten - ein Genuss, den Gebläsemotor hört man nicht, nur ein extrem leises Rauschen des Luftstroms. Natürlich geprüft, dass die Luft in korrekter Richtung gefördert wird.
Der Umbau hat sich gelohnt, Kostenaufwand an Teilen ca. 35€, reiner Bauaufwand ca. 3-4h. Hinzu kommt, man kann alles spurlos rückbauen.
