2. Projekt: PRS-Style

von Stoli, 02.09.06.

Status des Themas:
Es sind keine weiteren Antworten möglich.
  1. Stoli

    Stoli Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 02.09.06   #1
    So, der Zeitpunkt für meinen 2. Gitarrenbau ist gekommen! :)
    Ich plane eine PRS hier mal die Details:

    Mahagoni Body
    Mahagoni Hals
    Ebenholz Griffbrett
    Spalted/Flamed Topteil (siehe Anhang)

    So jetzt bin ich schonmal bei 230 Euronen xD

    Hardware usw ohne Hum's ca. 160 Euronen

    Die Details:

    Eigenes "Logo" mit meinen Initialien (siehe Anhang)
    Eingeleimter Hals (siehe Beispiel im Anhang)
    Hum-Rahmen werden von mir selber hergestellt, mal schaun ob's was wird :D
    Birds-Inlays (so wie bei ner "normalen" PRS)
    Headstock (Aufleimer) und Poti-etc.-Abdeckung werden aus dem Topteil gefertigt.
    Mensur 635 (wie beim Original)
    Griffbrettradius 10" (wie beim Original)
    evtl Saiten, die durch den Body gehen (is noch nicht 100 %ig sicher)

    Lackierung:

    Body wird nur mit Klarlack lackiert
    Schwarzes lackiertes Binding
    (Beispiele im Anhang, jedoch is das kein Spalted / Flamed Maple Top, kommt aber meinem sehr nahe)

    Die "Anhänge" hier:

    Mein Topteil:

    [​IMG]

    Mein Logo:

    [​IMG]

    Geplanter eingeleimter Hals (Beispiel):

    [​IMG]

    Fertiges Topteil soll so aussehn (von der Wölbung her):

    [​IMG]

    Hier noch einige Beispiele zur Lackierung:

    [​IMG]

    [​IMG]

    [​IMG]

    Das Holz is in 10 Tagen da, der Rest bestelle ich aber erst kommende Woche!!


    Ich hoffe, dass es endlich bald los geht. Ich werde so viel Zeit wie möglich investieren, jedoch muss ich in am 11.09 wieder in die Schule : (

    mfg

    Patrick

  2. Doctor Madness

    Doctor Madness Registrierter Benutzer

    Im Board seit:
    27.02.05
    Zuletzt hier:
    18.06.10
    Beiträge:
    420
    Ort:
    Ostdeutschland
    Zustimmungen:
    0
    Kekse:
    7
    Erstellt: 03.09.06   #2
    Ich hab's ja schonmal irgendwo gesehen ;)
    Deine Decke ist sehr schön. Bin sehr gespannt!

    m.f.G.

  3. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 03.09.06   #3
    Bin auch schon so gespannt auf des Holz, ich will schleifen, feilen und raspeln!!!! :D
    Ich hoffe mal, dass das Topteill nicht zu schwer zu bearbeiten wird, ich kauf mir schonmal vorsichtshalber Epoxyharzs..

  4. Multifrucht

    Multifrucht Registrierter Benutzer

    Im Board seit:
    20.07.06
    Zuletzt hier:
    11.02.10
    Beiträge:
    2.468
    Ort:
    Bielefeld
    Zustimmungen:
    2
    Kekse:
    1.621
    Erstellt: 03.09.06   #4
    Echt cooles Projekt.....das is was für kalte Wintertage vorm Kamin.....immer schön feilen und schneiden und reiben :screwy::D Nee im ernst macht bestimmt Spaß und seine eigene Gitarre bauen ist natürlich doppelt geil wie eine zu kaufen:great:


    mfg

  5. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 06.09.06   #5
    Update:
    Hardware sind heute gekommen, wenn ihr wollt mach ich ne detailierte liste

  6. jazzz

    jazzz Registrierter Benutzer

    Im Board seit:
    23.02.05
    Zuletzt hier:
    14.01.16
    Beiträge:
    1.164
    Ort:
    Graz
    Zustimmungen:
    3
    Kekse:
    867
    Erstellt: 06.09.06   #6
    Ja, das würde mich sehr interessieren. Bin schon neugierig wie es dir beim Bau so ergehen wird....


    greetz
    jazzz

  7. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 06.09.06   #7
    Art.-Nr. 0497C - KLUSON Roundbacks Grover-Style
    Farbe 1: chrom
    Menge: 1 Satz
    Einzelpreis: 29,00 EUR - Gesamtpreis:29,00 EUR

    Art.-Nr. 3641C - Tunamatic Bridge, Modern Style
    Menge: 1
    Einzelpreis: 13,30 EUR - Gesamtpreis:13,30 EUR

    Art.-Nr. 0608C - Saitenführungshülsen
    Farbe C/S/G: verchromt
    Menge: 1 Satz
    Einzelpreis: 6,15 EUR - Gesamtpreis:6,15 EUR

    Art.-Nr. 3642N - Body-Top Saitenhülsen
    Farbe C/S/G: vernickelt
    Menge: 1 Satz
    Einzelpreis: 6,20 EUR - Gesamtpreis:6,20 EUR

    Art.-Nr. 07046 - Potis, kleine Bauform
    Potis: 250kOhm
    Menge: 2
    Einzelpreis: 2,90 EUR - Gesamtpreis:5,80 EUR

    Art.-Nr. 3700C - Les Paul Style Schalterknöpfe
    Farbe S/W/Z/A: verchromt
    Menge: 1
    Einzelpreis: 1,50 EUR - Gesamtpreis:1,50 EUR

    Art.-Nr. 081ZC - Humbuckerschrauben
    Farbe N/S/G: verchromt
    Menge: 4
    Einzelpreis: 0,80 EUR - Gesamtpreis:3,20 EUR

    Art.-Nr. 08123 - Pickup-Feder für Humbucker
    Menge: 4
    Einzelpreis: 0,25 EUR - Gesamtpreis:1,00 EUR

    Art.-Nr. 0806C - Pickguard / Pickuprahmenschrauben Gibson Style, 16mm
    Farbe N/S/G: vernickelt
    Menge: 8
    Einzelpreis: 0,25 EUR - Gesamtpreis:2,00 EUR

    Art.-Nr. 09010 - Bunddraht, 24 Stück
    Stärke: 2,6x1,1mm Jumbo
    Menge: 1 Satz
    Einzelpreis: 11,40 EUR - Gesamtpreis:11,40 EUR

    Art.-Nr. 09022 - Doppel Trussrod, Stahl
    Menge: 1
    Einzelpreis: 8,20 EUR - Gesamtpreis:8,20 EUR

    Art.-Nr. 0701C - Zargenbuchse
    Farbe C/S/G: verchromt
    Menge: 1
    Einzelpreis: 6,90 EUR - Gesamtpreis:6,90 EUR

    Art.-Nr. 0811C - ROCKINGER Lock Pins
    Farbe N/S/G: vernickelt
    Menge: 2
    Einzelpreis: 1,20 EUR - Gesamtpreis:2,40 EUR

    Art.-Nr. 3801G - Gibson Style Knob, Zylindrisch
    Farbe C/S/G: gold
    Menge: 2
    Einzelpreis: 2,90 EUR - Gesamtpreis:5,80 EUR

    Art.-Nr. 37001 - Deluxe Toggle Switch
    Menge: 1
    Einzelpreis: 13,80 EUR - Gesamtpreis:13,80 EUR

    is mal die Rechnung von Rockinger.
    Hum's werde ich wohl ziemlich spät kaufen, weiß noch ned welche, und falls die gitarre super ausschaut, will ich natürich, dass da keine billig hum's drin sind ;)

  8. KingKeule

    KingKeule Registrierter Benutzer

    Im Board seit:
    28.08.03
    Zuletzt hier:
    17.04.12
    Beiträge:
    776
    Zustimmungen:
    0
    Kekse:
    230
    Erstellt: 06.09.06   #8
    für humbucker hast du die falschen potis bestellt, bzw. nicht falsch,aber eben eher die, die für singlecoils üblich sind. bei hums nimmt man für gewöhnlich 500kOhm Potis

  9. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 06.09.06   #9
    hmm hab ich auch jetzt erst gemerkt : /, is das so shclimm?

  10. Blues2004

    Blues2004 Registrierter Benutzer

    Im Board seit:
    15.04.06
    Zuletzt hier:
    10.12.16
    Beiträge:
    25
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 08.09.06   #10
    Hi,

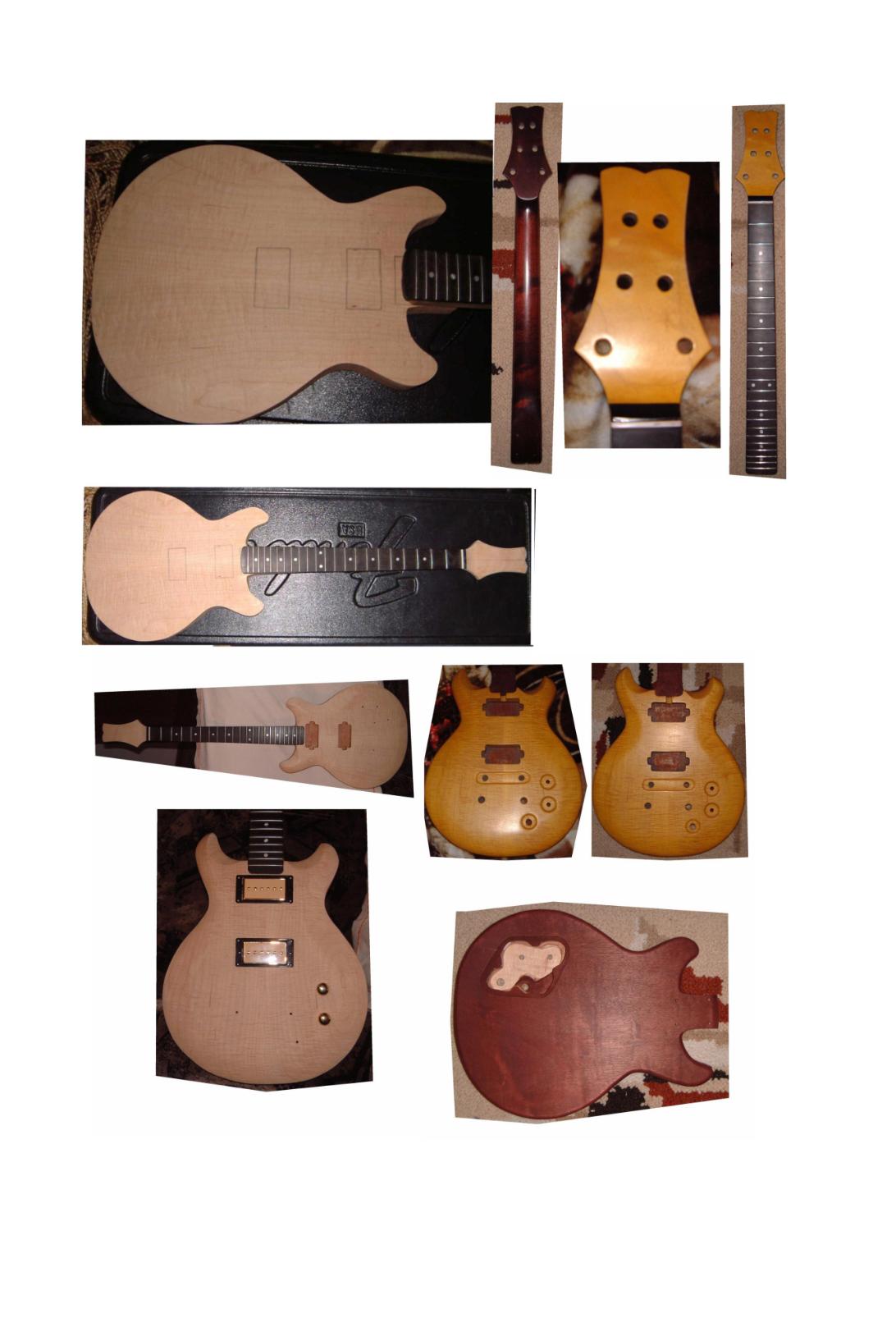

    war auch mal mein Wunsch, eine PRS nachzubauen. Natürlich hatte es mir die Santana angetan. War echt ne schwierige Arbeit, da ich nur mit Kleinstwerkzeugen gearbeitet hatte um ja das gute Holz nicht zu versauen. Folgendes Material habe ich benutzt:
    Hals = Ahorn, mahagonifarben gebeizt
    Body = Mahagoni mit Riegelahorndecke, goldgelb gebeizt, Klarlack (Nitrolack)
    PU's = 2 mal Gibson P94 mit 3fach Toggleswitch Schalter (Les Paul Schaltung)

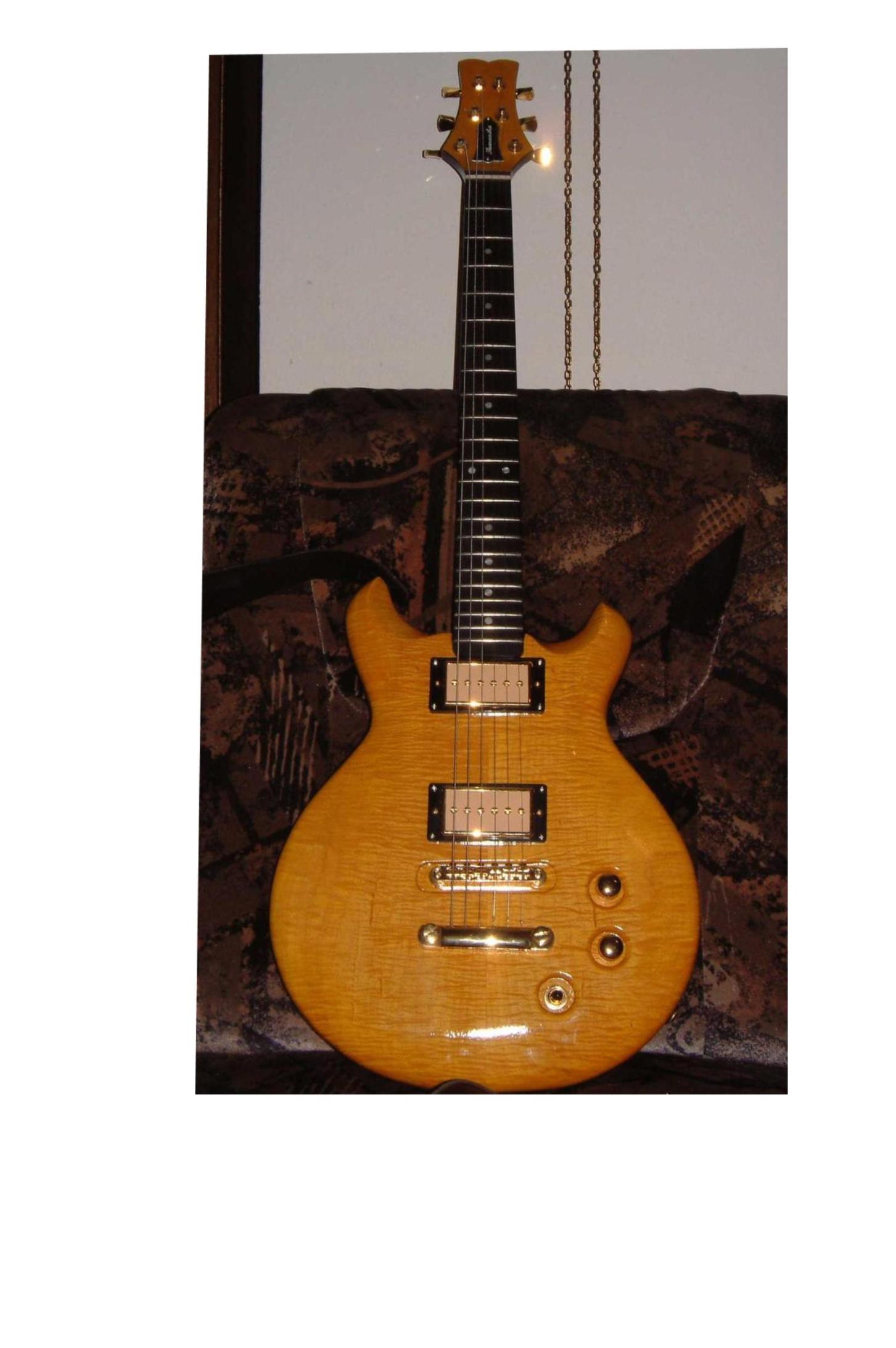

    Das Schätzchen hat nen Sahneklang und sieht meines Erachtens nach super aus.
    Aber schaut sie Euch selbst an.
    Gruß
    Blues2004


    Anhänge:

  11. The_Horseman

    The_Horseman Registrierter Benutzer

    Im Board seit:
    01.12.05
    Zuletzt hier:
    19.08.15
    Beiträge:
    846
    Ort:
    Berlin
    Zustimmungen:
    0
    Kekse:
    571
    Erstellt: 08.09.06   #11
    Schaut super aus, wie lange hast du für den Bau gebraucht?
    Gruß

  12. Blues2004

    Blues2004 Registrierter Benutzer

    Im Board seit:
    15.04.06
    Zuletzt hier:
    10.12.16
    Beiträge:
    25
    Zustimmungen:
    1
    Kekse:
    10
    Erstellt: 08.09.06   #12
    Hi,
    hatte im Mai 2001 angefangen mich zu informieren. Dann kam der Holzkauf und Bearbeitung des Body's und des Hals. Dann wieder Infos gesucht über die Elektronik/ Schaltung usw. Kaufte dann Hardware und baute die ein, so dass ich sie im September 2001 fertig gestellt hatte. Konnte immer nur nach der Arbeit 1-2 Stunden daran arbeiten. Wer ein wenig handwerklich geschickt ist und ein wenig mehr Zeit hat, sollte es in vier Wochen schaffen.
    Ich war bis dahin handwerklich recht ungeschickt, aber man kann ja alles lernen :great:

  13. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 14.09.06   #13
    Der Bau beginnt!!

    So, da das Holz da is, kann es ja los gehen [​IMG] [​IMG]

    Hier Bilder von den Hölzern:

    Index of /Tarre

    Der Kopfplattenwinkel wurde heute gemacht, und zwar so:

    Kreissäge mit Gärung.
    Winkel auf 14 Grad gestellt und los geschnitten, jedoch habe ich 2 durchläufe machen müssen.
    Das muss jetzt noch schön abgehobelt werden und dann wirds geleimt hier die Bilder:

    [​IMG]
    [​IMG]
    [​IMG]


  14. Paul

    Paul Registrierter Benutzer

    Im Board seit:
    23.03.06
    Zuletzt hier:
    5.07.16
    Beiträge:
    2.684
    Zustimmungen:
    45
    Kekse:
    6.711
    Erstellt: 14.09.06   #14
    Sieht doch mal geil aus ;):)
    Wenn ich das so sehe hab ich direkt Lust auch eine Zu Bauen :(
    Aber ich bin eh zu Blöd dafür

  15. Domo

    Domo Helpful & Friendly User HFU

    Im Board seit:
    31.08.03
    Zuletzt hier:
    20.09.16
    Beiträge:
    10.963
    Zustimmungen:
    77
    Kekse:
    13.607
    Erstellt: 14.09.06   #15
    das brett.... ist ziemlich dick, oder? ;)

  16. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 15.09.06   #16
    Ich weiß, jedoch ist das standart im Gitarrenbau, vor allem weil man es auch als neck-thru benutzen kann..
    Ich leim den Hals bis zur Brücke ein..

  17. s!d

    s!d Registrierter Benutzer

    Im Board seit:
    02.10.04
    Zuletzt hier:
    17.11.16
    Beiträge:
    1.724
    Ort:
    Mainz
    Zustimmungen:
    18
    Kekse:
    3.080
    Erstellt: 15.09.06   #17
    sehr schön. noch so einer ;)
    bin jetz schon aufs endergebnis gespannt!
    biste dir bei den bird-inlays so sicher? würdsch mir nochma überlegen, is wirklich schwer. und guck das die ziehklingen oder womit du das machst schön scharf sind! und binding und inlays auf jeden fall machen bevor der hals verleimt ist/bevor das griffbrett mit dem korpus verleimt is!

  18. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 15.09.06   #18
    Ich hab schon von ner deutschen Firma n Super Angebot bekommen:

    Bird-Inlays MoP für 25 Euro + 6 Euro Versand!
    Binding werde ich wohl keins machen, im griffbrett als auch beim Korpus..

    ah ja s!d, ich mach das alles nicht das erste mal ;) (aber das erste mal mit Topteil, eingeleimten Hals und selbst gemachten Hals)

    mfg

    Patrick

  19. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 16.09.06   #19
    So, weiter gehts. Heute wurde über Nacht das Top zusammengeleimt. Ich muss heute noch eine Schablone für den Korpus anfertigen, dann wird sofort geschnitten und gefräst .

    hier n paar Bilder:



    [​IMG]
    [​IMG]
    [​IMG]

  20. Stoli

    Stoli Threadersteller Registrierter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    6.04.15
    Beiträge:
    1.351
    Ort:
    Amberg
    Zustimmungen:
    0
    Kekse:
    1.399
    Erstellt: 16.09.06   #20
    So, Top wurde heute ausgeschnitten, leider habe ich keine weiteren Bilder, da in der Zeit wo ich gefräst hab, die Batterie von der Kamera leer war :(. Ich habs so gemacht:

    Grob mit der Stichsäge ausgeschnitten und dann mit einer 2 cm dicken Schablone, die mit Schrauben in den zukünftigen Tonabnehmerfräsungen drin waren, die schöne Kontur ausgefräst (mit oben liegenden Laufrad)

    Hier mal ein Bild, weitere Bilder folgen, da meine Kamera wieder mal leer ist :D.

    [​IMG]
