Ich vermute mal, das in dieser Position eine / zwei Schottky-Dioden werkeln, (BAT41). Das ist zwar eine Silizium-Diode, ist von der Durchlassspannung her aber einer Germaniumdiode ähnlich. Die Kennlinie ist aber anders, von daher machts schon Sinn.

Jenzz



[Smoke165]

Pos. 1: Keine Dioden, "clean" Boost
Pos 2: symmetrisch 2x 1N4148
Pos 3: asymmetrisch 3x 1N4148
Pos 4: symmetrisch 2x BAT48 Schottky Dioden
Pos 5: asymmetrisch 3x GE-Dioden OA1182
Pos 6: symmetrisch 2x rote LED

Um mich selbst zu zitieren. @Jenzz liegt knapp daneben, es sind BAT48 Schottkys. „Schottky“ war mir als Beschriftung zu lang
Wobei ich am ueberlegen bin, noch mehr Dioden in Reihe zu schalten, da der Volumedrop bei den Schottkys und den Germanium-Dioden recht deutlich ist. Die Zerre ist auch deutlich zahmer bei beiden Varianten, was man aber dank des Gainboosts und Basscut-Reglers recht gut ausgeglichen bekommt.



[DerThorsten]

Aber man hat doch gerade verschiedene Dioden um verschiedene Schwellspannungen zu haben. Wenn ich von den Einen mehrere hintereinander schalte bis es "gleich laut" wie bei den Anderen ist, dann kann man es doch gleich lassen... Mit den Lautstärkeunterschieden muss man - denke ich - leben. Das ist ja auch gar nicht sooo schlimm, weil man sich am Ende eh nur den Lieblingsklang aussucht, und der Wahlschalter da dann stehen bleibt. Kein Mensch - behaupte ich - sagt sich beim Auftritt: Das nächste Solo spiele ich mit asymetrischem Clipping. Wenn man ein wenig ausprobieren möchte lohnt sich übrigens ein Blick auf diese Seite: Muzique.com - Saturation



[ksx54]

Also erst mal super Arbeit @Smoke165, auch der " Dioden Umschalter ", wobei ich bei da eher bei @DerThorsten bin, einmal eingestellt bleibt das meist so.
Ich habe ja auch viel mit Dioden probiert, aber irgendwie waren da für mich kaum Unterschiede zu hören.
Trotzdem, liebe haben und nicht brauchen, als ....



[Smoke165]

@DerThorsten Gebe ich dir auch Recht mit. Der Gedanke, dass das letztendlich auch einfach eine weitere Variation ist, habe ich auch. Ist eher eine Gedankenspinnerei, es zu testen, aber vielleicht lasse ichs auch. Umschalten während eines Songs würde ich da sowieso nichts, da bin ich realistisch.

Ich habe ja auch viel mit Dioden probiert, aber irgendwie waren da für mich kaum Unterschiede zu hören.

Würde ich so nicht sagen. Ich merke schon, dass die Dioden unterschiedlich Clean-Anteile durchlassen bspw. Auch die Dioden weglassen (Pos. 1) oder die LED sind schon nochmal eine Ecke anders, zumal beides verglichen zum Original das Volume nochmal pushen. Worauf man mMn mehr oder weniger verzichten könnte wären eher die Spielerein mit symmetrisch-asymmetrisch. Habs bei den Stock-Dioden in beiden Versionen eig auch nur, weils so der klassische TS-Mod ist Bei den BAT und GE hab ich aber bewusst verzichtet und jeweils nur in einer Version verbaut.


Realistisch betrachtet wird der TS-Clone in erster Linie sowieso als Booster benutzt und die Dioden sind dann wirklich ziemlich egal, bis auf zusätzliches Volume, das man teilweise rausbekommt. Der für mich wirklich wichtigste Mod ist die Verschiebung vom Basscut. Das ist imo wirklich geil zu haben. Und was denke ich auch nochmal die Unterschiede etwas mehr hervorhebt sind Extremeinstellungen, insbesondere mit dem "Gainboost" über den zweiten Regler und wenn ich die Höhen, ggf. mit dem Höhenboost-Schalter aktiviert, recht weit aufreiße. Der Höhenboost erweitert quasi den Tone-Regler, sodass der bis "12" statt 10 geht. In niedrigen Tone-Einstellungen macht der Schalter dagegen kaum bis gar keinen Unterschied. Ist alles eher aufgerissen "kippt" der Sound irgendwann und man kommt eher in "kaputte", fuzzartige Bereiche, was auch eine nette Spielerei ist So ganz genau weiß ich auch nicht, warum das so ist. Ich vermute mal, der OP-Amp läuft dann einfach arg am Limit und zerrt ohne Ende.

Beitrag automatisch zusammengefügt: 18.06.26

Trotzdem, liebe haben und nicht brauchen, als ....

Das ist definitiv ein treibender Gedanke bei diesem Pedal gewesen. Vllt bau ich den sogar nochmal, damit ich die Spielereien bei beiden Pedalboards habe, mal schauen.....erstmal den ersten Bau "komplett" fertig haben.



[NoEntry]

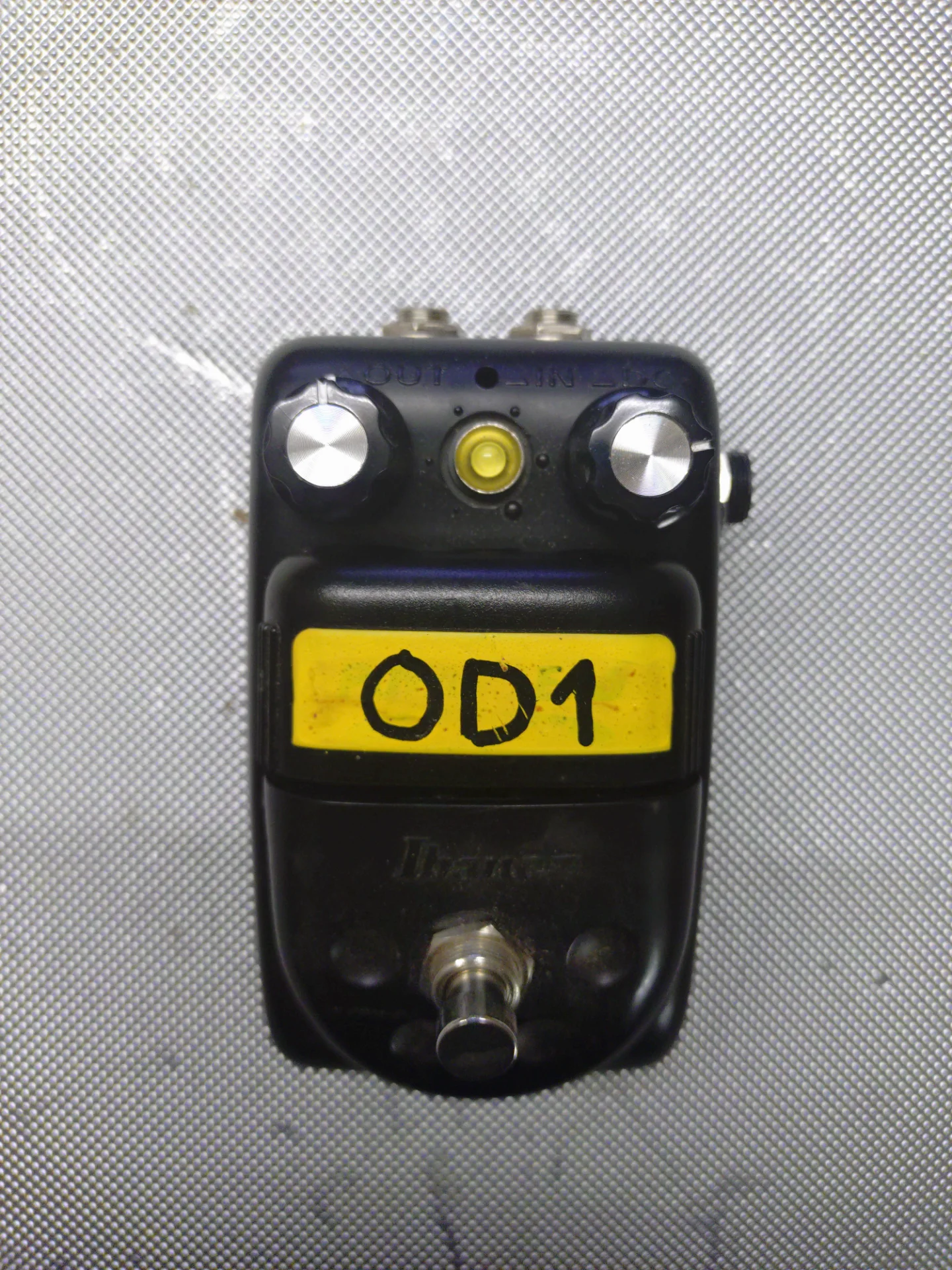

Ich hab auch mal wieder was zusammengebraten. Ich wollte schon länger mal einen Boss OD1 testen und habe mich für den Bausatz von Musikding entschieden.

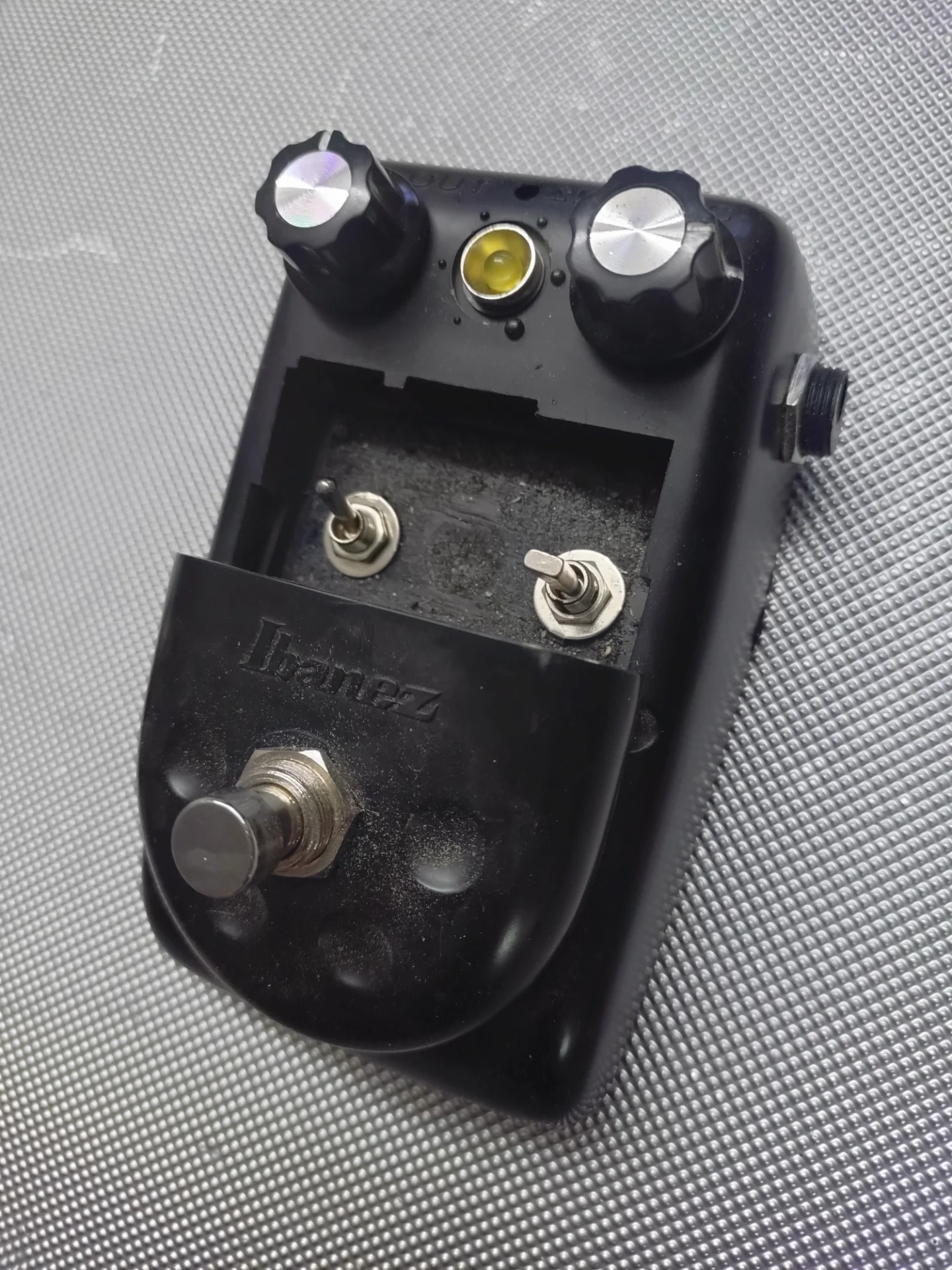

Als Gehäuse-Idee hab ich ein Leergehäuse von meinem alten Ibanez* PL5 Powerlead genutzt. Batterie nutze ich eh nicht, deshalb konnte ich die Kippschalter im Batteriefach unterbringen. Mit kleineren Potis und ein paar Anpassungen hat alles gut reingepasst. Ich bin zufrieden.



[Smoke165]

Mal zwei Fragen in die Runde. Vielleicht hat jemand Erfahrung damit

1. Hat schonmal jemand LEDs ohne Fassung befestigt? Also einfach 5mm bohren und nur die LED durchstecken? Wie habt ihr das gelöst?

2. Mir kam die Idee, einen Kippschalter mit dem Gehäuse „bündig“ zu montieren, indem ich statt die Mutter von der Oberseite zum Kontern zu nehmen, einfach ein Gewinde in das Loch in Größe des Kippschalters schneide und den Schalter selbst direkt im Loch des Gehäuses verschraube. Hält das? Oder sind die Alu-Gussgehäuse zu dünnwandig und weich dafür? Irgendwas, was ich dabei nicht bedenke?



[no regrets]

Sekundenkleber wäre eine Option.. oder einfach reinstecken..

Sönke von somo Pedals haut einfach 3mm LEDs in die Löcher.. kein Plan, ob da auch noch Sekundenkleber dran war, aber Gewinde sind da keine


Zum Kippschalter .. kleb Kunststoff oder so drunter und schneid dann in das Gehäuse.. dann geht das Gewinde vom Kunststoff in das Gehäuse über und sollte ausreichend stabil sein



[Smoke165]

haut einfach 3mm LEDs in die Löcher

Wäre spannend, ob das ohne Kleber hält. Aber hilft Sekundenkleber wirklich bei Alu, falls nicht? Denke normalerweise würden die LED durch eine Platine gestützt werden, aber so weit, dass ich selber die Platine designe, habe ichs noch nicht getrieben. Auch wenn die Idee seinen Reiz hat, eine "Mod-Platine" als Ergänzung zum Musikding-Bausatz zu entwerfen. An Gerätschaften zur Platinenherstellung käme ich ran....

kleb Kunststoff oder so drunter und schneid dann in das Gehäuse

Spannender Ansatz. Frage wäre wieder: welcher Kleber. Und was für Kunststoff? Ich könnte mir kleine Blöcke im 3D-Drucker machen, aber der Platz ist schon....eng.


Das gute ist das geringe Risiko bei den Ideen. Im Zweifel Loch vergrößern und machen wie sonst.



[rabbitgonemad]

Mal zwei Fragen in die Runde. Vielleicht hat jemand Erfahrung damit

1. Hat schonmal jemand LEDs ohne Fassung befestigt? Also einfach 5mm bohren und nur die LED durchstecken? Wie habt ihr das gelöst?

Nach meiner Erfahrung hält Heißkleber gut.



[Jenzz]

Aloha .-)

Man muß berücksichtigen, das auch LED-Gehäuse Toleranzen haben.
Nachdem, was ich so in diversen Datenblättern finden konnte, geben fast alle Hersteller +/- 0,2mm für den Durchmesser an.

Also vorher genau messen !

Jenzz



[Smoke165]

Nach meiner Erfahrung hält Heißkleber gut.

Hatte irgendwo gelesen, dass Alu und Heißkleber tricky sein kann. Wäre natürlich eine sehr genial simple Lösung.

@Jenzz Guter Hinweis, danke! Mal schauen, was vor Ort an Bohrern da ist. Ich hab nur 0,5mm Schritte, aber da, wo ich das Gehäuse bohren will, flattern teilweise welche in 0,1mm Schritten rum….



[GeiGit]

Bei Heißkleber heize ich die Teile mit dem Heißluftgebläse vor und erwärme ihn nochmal nach dem Auftragen.
Dann hält das auf den meisten Materialien super.

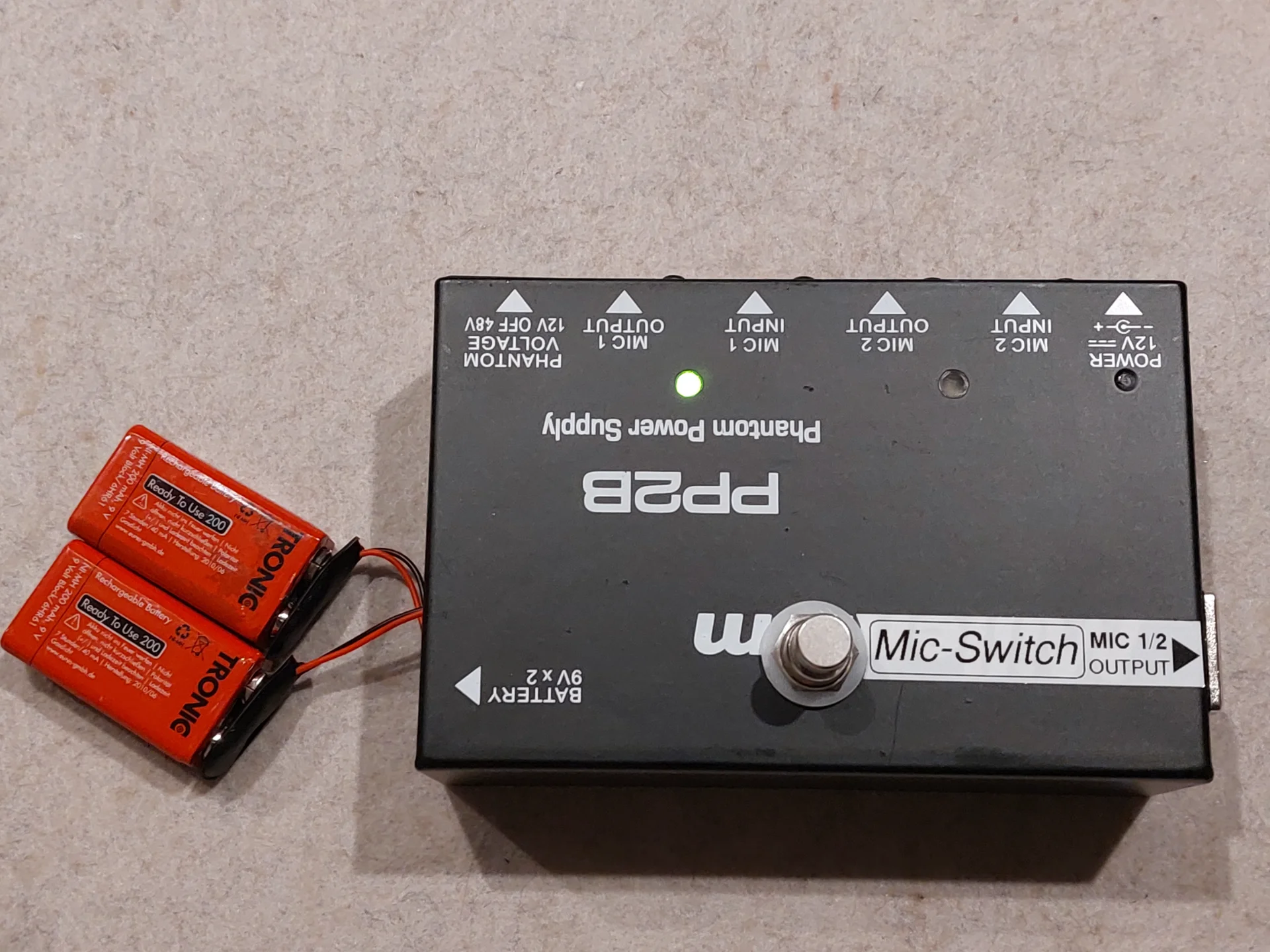

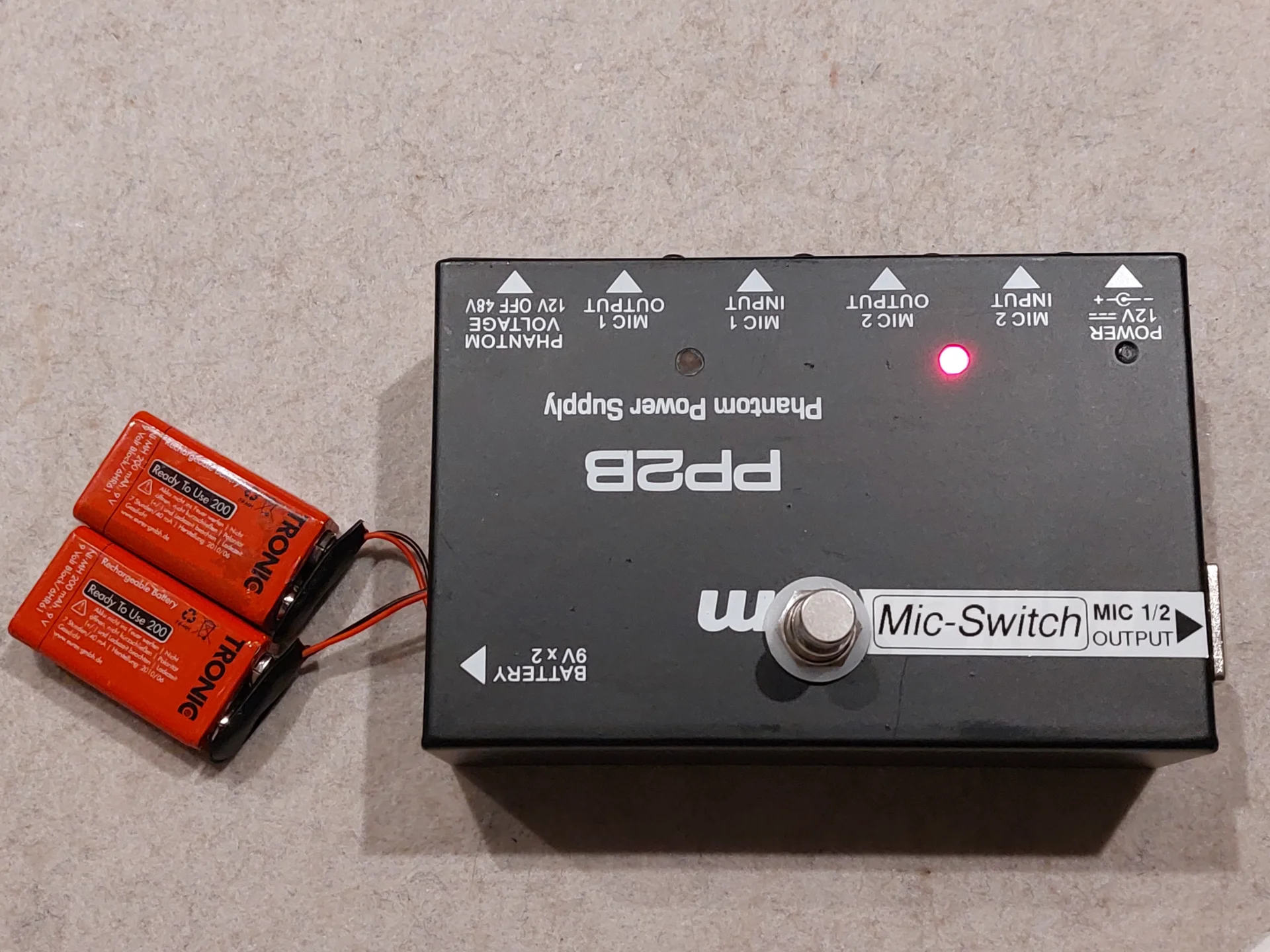

Ich habe zuletzt 5mm LEDs verbaut und für sie ein 4,5mm-Loch gebohrt und das von innen noch 45° mit dem Senker angefast.

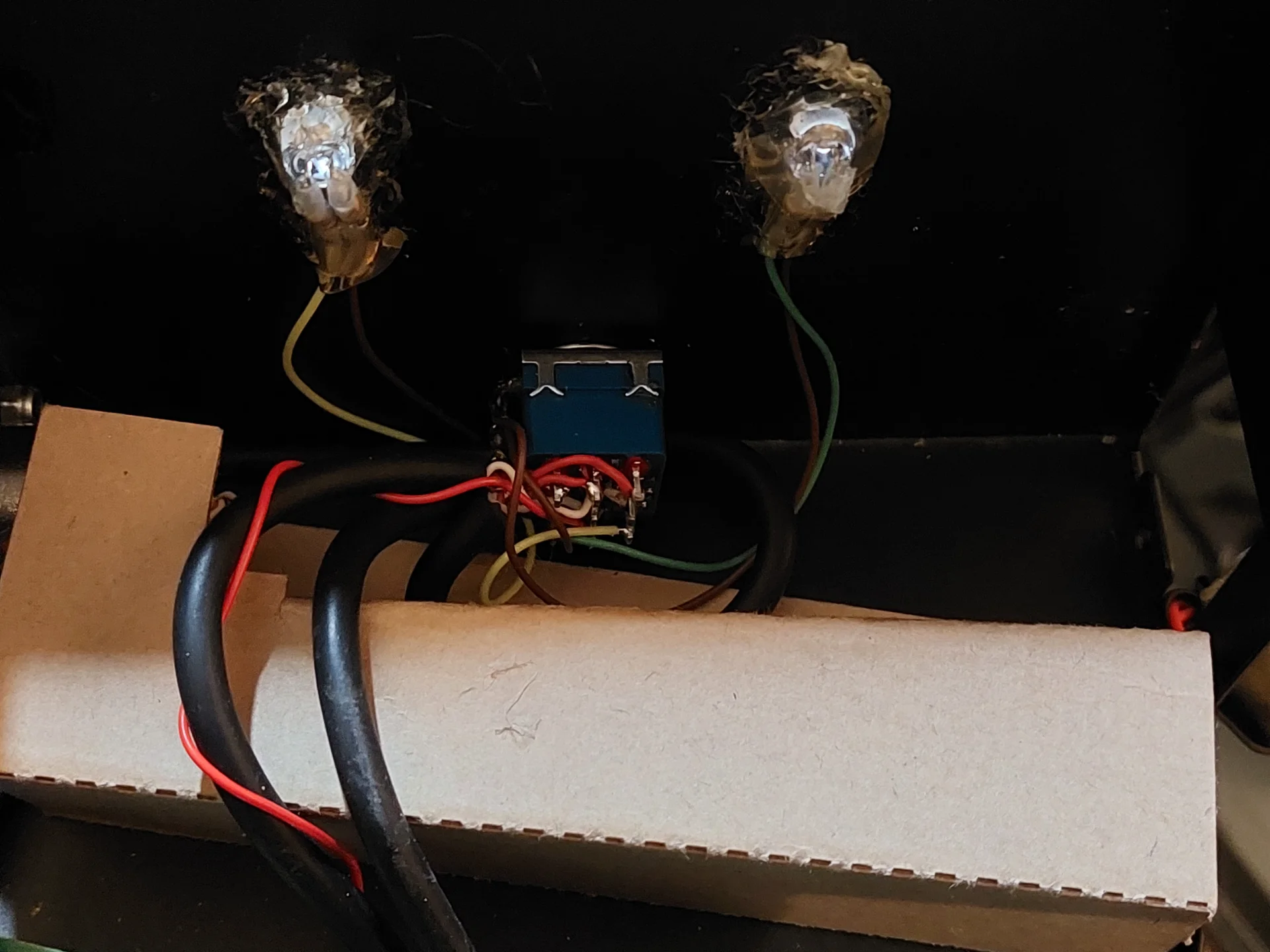

Dann habe ich die LED mit Heißkleber von innen auf das Gehäuse mit dieser Methode geklebt.



[Smoke165]

@GeiGit So in der Art stell ichs mir vor. Wobei die LED's (wenn ichs ideal hinbekomme) perfekt mit der Rundung rausgucken. Mal schauen, was soll schon schiefgehen



[dubbel]

Hallo,

DIY-Hilfe gesucht - Gehäusetausch bei zwei Red Witch Moon Phasern:

ich bin ja großer Fan der Selbstbau-Ergebnisse hier.
Da ich selbst zwei linke Hände habe, was das Löten und die Elektronik angeht, dachte ich, ich frage mal hier in die Runde:
Ich habe zwei baugleiche Red Witch Moon Phaser. Einer ist technisch top, hat aber ein Gehäuse in der "falschen" Farbe. Der andere ist defekt, hat dafür aber das schicke Chrom-Gehäuse.

Findet sich hier jemand, der mir das funktionierende Innenleben in das coolere Gehäuse transplantieren kann?
Selbstverständlich würde ich mich für die Arbeit / Zeit auch entsprechend erkenntlich zeigen (Kaffeekasse, Bierchen oder Entgelt nach Absprache).

Ich würde mich riesig freuen, wenn sich jemand meldet!



[Smoke165]

@dubbel was ist denn an dem anderen kaputt? vielleicht wäre das für manch einen hier sogar reparierbar. Oder hast du ein Repair-Café oder so in der Nähe?



[dubbel]

Anhang anzeigen 1014692

hier ist das Problem - keine Funktion: der Effekt macht quasi nix.
Sound ändert sich nur minimal (sprich: fast gar nicht), Regler tun nix, internes Poti auch nicht.



[Jenzz]

Aloha .-)

Kannst Du mal einen der beiden aufschrauben, damit man mal sehen kann, wie es innen aussieht (SMD oder bedrahtet)? Ausserdem könnte man evtl. schon Rückschlüsse auf die Technik ziehen (FET / OTA / optisch)...

Edit: Im Manual ist von FET die Rede, wäre also schonmal geklärt ;-)

Jenzz



[Prospero]

>Hier< gibt's einige Gut-Shots dazu, die zur Funktion interessanten Positionen leider unscharf...



[Jenzz]

Aloha .-)

Danke dafür ! Also SMD.

Ein Umbau in das 2te Gehäuse sollte machbar sein, sieht ja ganz aufgeräumt aus.

Wenn @dubbel 's Exemplare innen auch so aussehen wären evtl. die kleinen SMD-Elkos (die silbernen, runden, mit der kleinen 'Bodenplatte') Defekt-Kandidaten. Ich habe in der Vergangenheit schon oft diese Typen bei diversen Pedals / Akustic-Preamps ersetzten müssen, weil sie undicht werden und Elektrolyt austritt.

Ist natürlich erstmal nur Vermutung...

Jenzz
