Eure selbstgebauten Effektgeräte

[Köstliches Brot]

Dass eine 0815 DI Box günstiger ist, ist mir klar. Aber die verändern alle den Pegel.

Der genannte Palmer River Iller soll 1:1 übertragen und lediglich isolieren. Mehr brauche ich ja nicht. Das Ding soll aber 100€ kosten, da lohnt sich ein Selbstbau bestimmt



[boisdelac]

Kein Übertrager hat einen Wirkungsgrad von 100%. Deswegen ist bei einer passiven Isolation-Box der Ausgangspegel immer niedriger als der Eingangspegel.

Zu den Kosten ... Kauf Dir einen Lehle-High-Z-Übertrager, eine Alubox, Ein- und Ausgangsbuchsen, einen Schalter für den Groundlift, dann bist Du auch bei knapp 100 €.



[Primut]

Viel kann da ja nicht drin sein.

Es geht ja auch nicht um Quantität sondern um Qualität!
Übertrager ist eben nicht gleich Übertrager, es gibt auch dort deutliche Qualitätsunterschiede.
Die teuren Übertrager haben halt deutlich bessere Frequenzgänge und liefern weniger Verzerrungen bei den entsprechenden Pegeln.
Und wie @boisdelac schon schrieb, der Lehle-High-Z-Übertrager wäre auch die Qualitätsstufe, wo ich frühestens anfangen würde, kostet aber schon 60 €.
Liegt also bei dir, welcher Schwerpunkt dir wichtig ist ...



[InTune]

Dass eine 0815 DI Box günstiger ist, ist mir klar. Aber die verändern alle den Pegel.

Der genannte Palmer River Iller soll 1:1 übertragen und lediglich isolieren. Mehr brauche ich ja nicht. Das Ding soll aber 100€ kosten, da lohnt sich ein Selbstbau bestimmt

Eine passive DI-Box muss Pegel kosten. Das Umspannen geht nicht verlustfrei. Daher ja meine Idee, hinter den Ausgang, einen Aufholverstärker zu bauen.
Evtl. kann man das auch in die passive DI-Box einbauen. Also Umbauen/Modifizieren, statt kompletter Neuaufbau.



[HIFI-KILLER]

Dazu braucht man eher einen Vorverstärker,
Oder gleich eine aktive Schaltung, es kommt auf den Verwendungszweck an, für Mikro benötigt man es nicht.
Meistens für Keyboard oder Lautsprecher Anschluss, da kann man den Pegel absenken
Für hochohmige Tonabnehmer z.B. einer Gitarre sollte ein Impedanzwandler und eventuell etwas verstärkung vorhanden sein
Da kann die aktive Lösung besser geeignet sein.
Ist nicht schwieriger zu basteln als ein verzerrer mit aktiv Klangregler .



[Telefunky]

Eine passive DI-Box muss Pegel kosten. Das Umspannen geht nicht verlustfrei. Daher ja meine Idee, hinter den Ausgang, einen Aufholverstärker zu bauen.

Bezogen auf die Leistung (in Watt) ist das korrekt.
Aber nicht in Bezug auf Spannung. Da können „passiv“ ohne weiteres 30dB erreicht werden.
Da Vorverstärker idR Spannungs-bezogen ausgelegt sind, kann es „passiv“ tatsächlich zu einer effektiven Verstärkung kommen.
(Bändchen-Mikrofone sind ein gutes Beispiel, berühmt-berüchtigt war der Eingangs-Übertrager des V76 Mic-Preamps)



[HIFI-KILLER]

Da wir ja im bastel Thread sind, ein fetIC als Impedanzwandler speist einen aktiven Pegelsteller, dem eine Differenzstufe folgt.
Ausgangsseitig nochmals Impedanzwandler und dann große Kondensatoren
Über 2 x 3bis 4 k auf zenerdiode und Phantommasseregelung die Spannungsversorgung abgreifen.
Fertig.
Die Masse Trennung, fals nötig , erfolgt am Eingang.



[Köstliches Brot]

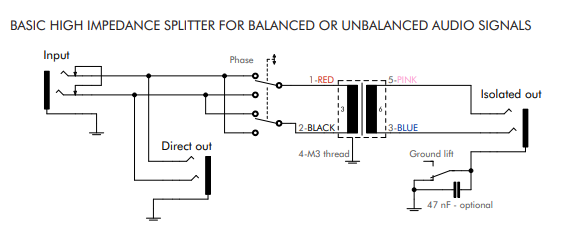

In den Unterlagen zum Lehle Übertrager gibt es ein simples Schaltbild:

Das würde meinen Zweck ja schon erfüllen. Den Direct Out und die Phasenumkehr würde ich sogar noch streichen.
Dann sollte das eigentlich das Gleiche tun, wie das Palmer Gerät oder der Radial Ice Cube oder der Lehle P-Iso.



[Köstliches Brot]

Moin,

so, zur Info:
Ich habe mir den Lehle Übertrager bestellt und in eine neue Patchbox für mein Board gebaut. Anschluss nach dem oben gezeigten Schaltbild, also ohne großen Schnick Schnack. Mit dem Ergebnis bin ich zufrieden.

Zwischenzeitlich hatte ich ein Bild vom Innenleben der genannten Palmer Box gesehen und der bestand auch nur aus zwei Buchsen, einem Übertrager und einem Schalter für Ground Lift.



[dubbel]

Ich habe ein Pedal, bei dem der Sound absolut top ist, aber die Optik (Gehäuse und Beschriftung) gefällt mir überhaupt nicht.
Ein blankes Gehäuse mit handschriftlicher Beschriftung wäre jetzt nicht so mein Ziel.
Gibt es eine pragmatische Möglichkeit, mein Pedal in einer anderen Farbe bzw. mit einer anderen Optik zu gestalten?
Das Ziel ist, dass ich das bestehende Design beibehalten kann, nur eben nicht so bunt bzw. in einer schlichteren Farbvariante.
Hat jemand eine Empfehlung, wie man sowas vernünftig löst?



[wary]

Gibt es eine pragmatische Möglichkeit, mein Pedal in einer anderen Farbe bzw. mit einer anderen Optik zu gestalten?

Anschleifen und von Hand neu bemalen. Oder mit einer Folie bekleben, mit Holz verkleiden, mit Steinmörtel verputzen... der Fantasie sind da doch keine Grenzen gesetzt.



[camus]

Naja, man kann natürlich das Innenleben komplett vom Gehäuse trennen, das Gehäuse dann schleifen, lackieren und mit Decals oder selbstgemachten Faceplates versehen. Wie soll das Pedal denn nach Neugestaltung wirken? Eher edel oder eher reliced?
Es gibt auch transparente Sprühlacke, da könnte man einmal drüber mit und das Pedal ist dann eben Cherry Red. Von welchem Pedal reden wir denn?



[dubbel]

Wie soll das Pedal denn nach Neugestaltung wirken? Eher edel oder eher reliced?

idealerweise wie das Original in einer anderen Farbe

Von welchem Pedal reden wir denn

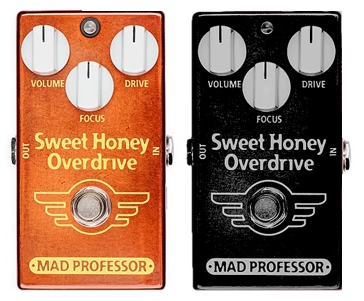

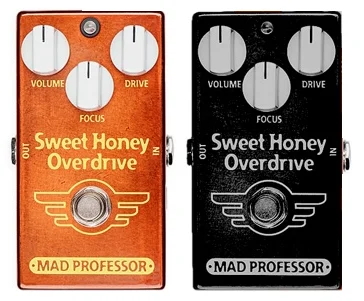

Mad Professor - Sweet Honey

Das Ziel ist, dass ich das bestehende Design beibehalten kann, nur eben nicht so bunt bzw. in einer schlichteren Farbvariante.

von Hand neu bemalen. Oder mit einer Folie bekleben, mit Holz verkleiden, mit Steinmörtel verputzen..



[camus]

Um anschleifen und neu lackieren kommst du dann wohl nicht herum. Was die Beschriftung angeht, gibt es hier einige die das können, z.B.:

Meine DIY Effekt Pedale

MXR Distortion + DIY Projekt Einleitung: Auch auf die Gefahr, dass es schon ähnliche Beiträge zum Thema DIY Gitarre Effekt Pedale gibt, eröffne ich mal diesen Treat. Es geht um meine Entwicklung was das Bauen von Effektgeräten betrifft von Anfangs ( vor ca. 7 Jahren) fertigen Pedal Kits bis zu...

www.musiker-board.de



[kingbritt]

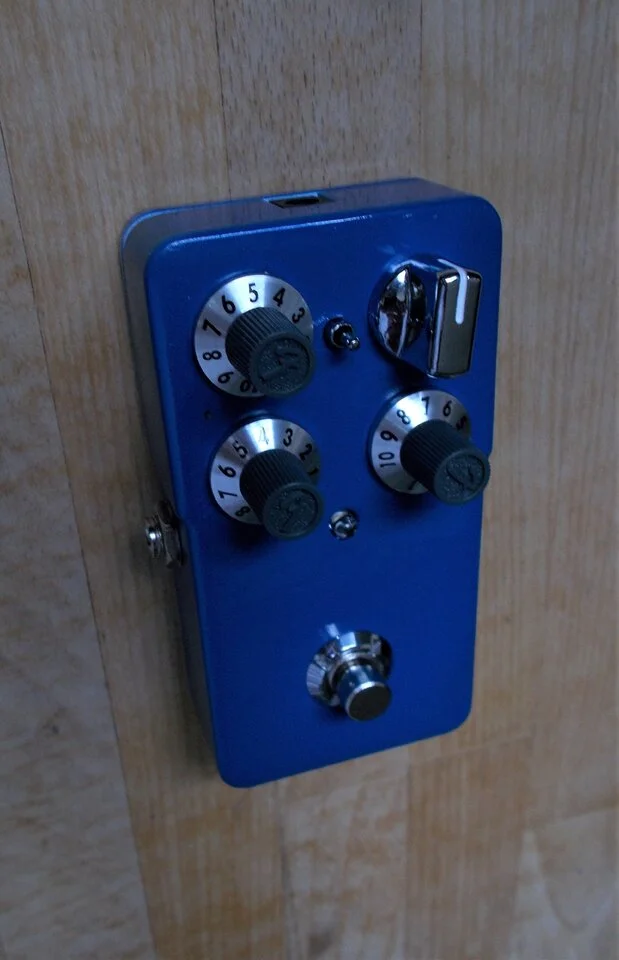

Da bin ich eher auch Laie, aber ich habe mal den TCe Sparks Booster und auch schon andere Pedal etwas farblich neu gestaltet: Abgeschliffen, Grundierung- und Farb-Autosprühlack drüber und noch Klarlack wegen Anti-Verkratzen.



[LP Hannes]

Moin.
Da würde ich mal bei Musikding nach einem Gehäuse gucken. Das Sweet Honey scheint mir ja übliche Maße zu haben. Falls du es mal verkaufen willst, macht sich das im Original Look besser... etwas handwerkliches Geschick müsste natürlich vorhanden sein.



[dubbel]

ich vermute auch: neues Gehäuse lackieren, waterslide decal, klarlack



[War_On_Strings]

ich vermute auch: neues Gehäuse lackieren, waterslide decal, klarlack

Ich ebenfalls. ggfs das vorhandene Gehäuse anschleifen und neu lackieren.

Das originale Design nur in anderer Farbe zu behalten ist imo nicht wirklich möglich.

Wenn du in digitaler Photobearbeitung versiert bist, könntest du aus dem Originaldesign ein Decal erstellen+drucken
(gibts farbige Decals?) Um's umlackieren kommst du dann trotzdem nicht rum, aber dann hast du das Originaldesign in deiner Wunsch farbkombi...



[dubbel]

gibts farbige Decals?

weiss oder silber wär okay



[Gast145043]

Beides undankbare Farben im Druck. Vielleicht wäre ein Schneidplotter eine Option?
