Sammelthread: Identifikation von Boxen und Endstufen

[Der Gepuschelte]

Naja, "Dynacord" kann auch Hörensagen vom Vorbesitzer sein oder es befindet sich ein Logo auf der Vorderseite. Im letzteren Fall sollte aber auch hinten ein Typenschild auf der Box sein wo zumindest draufsteht, wie die Bezeichnung der Box ist.



[Wil_Riker]

Hallo @iAmMinoru,

Bilder wären hilfreich! Anhand der Beschreibung könnten es tatsächlich ältere Dynacord-Boxen sein - vielleicht findest Du dort etwas:
http://www.el-me-se.de/old/dynacord.html



[chris_kah]

Bei der Beschreibung der Boxen tippe ich eher auf einen Bass - Stack als auf eine Gesangsanlage ... nur mal so als ein Gedanke.



[HD600]

Hallo,
hoffe ich bin hier richtig mit meinen Fragen.

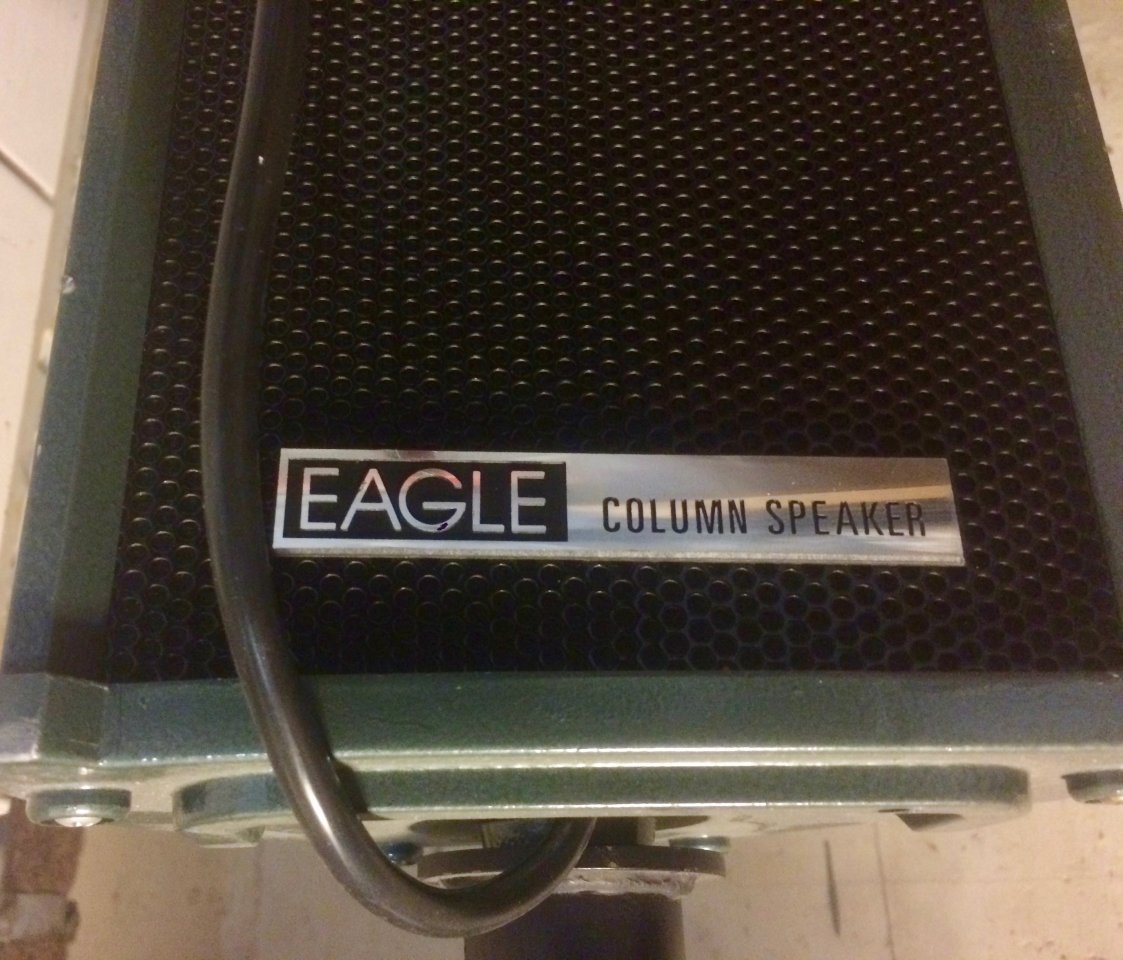

Kann mir jemand sagen was das für Lautsprecher sind und ob die was taugen?
Braucht man hierfür spezielle Verstärker (z.B. 100 V Systeme) oder kann man die im Prinzip mit jeder Endstufe betreiben?





Bin dankbar für jeden Hinweis.



[Der Gepuschelte]

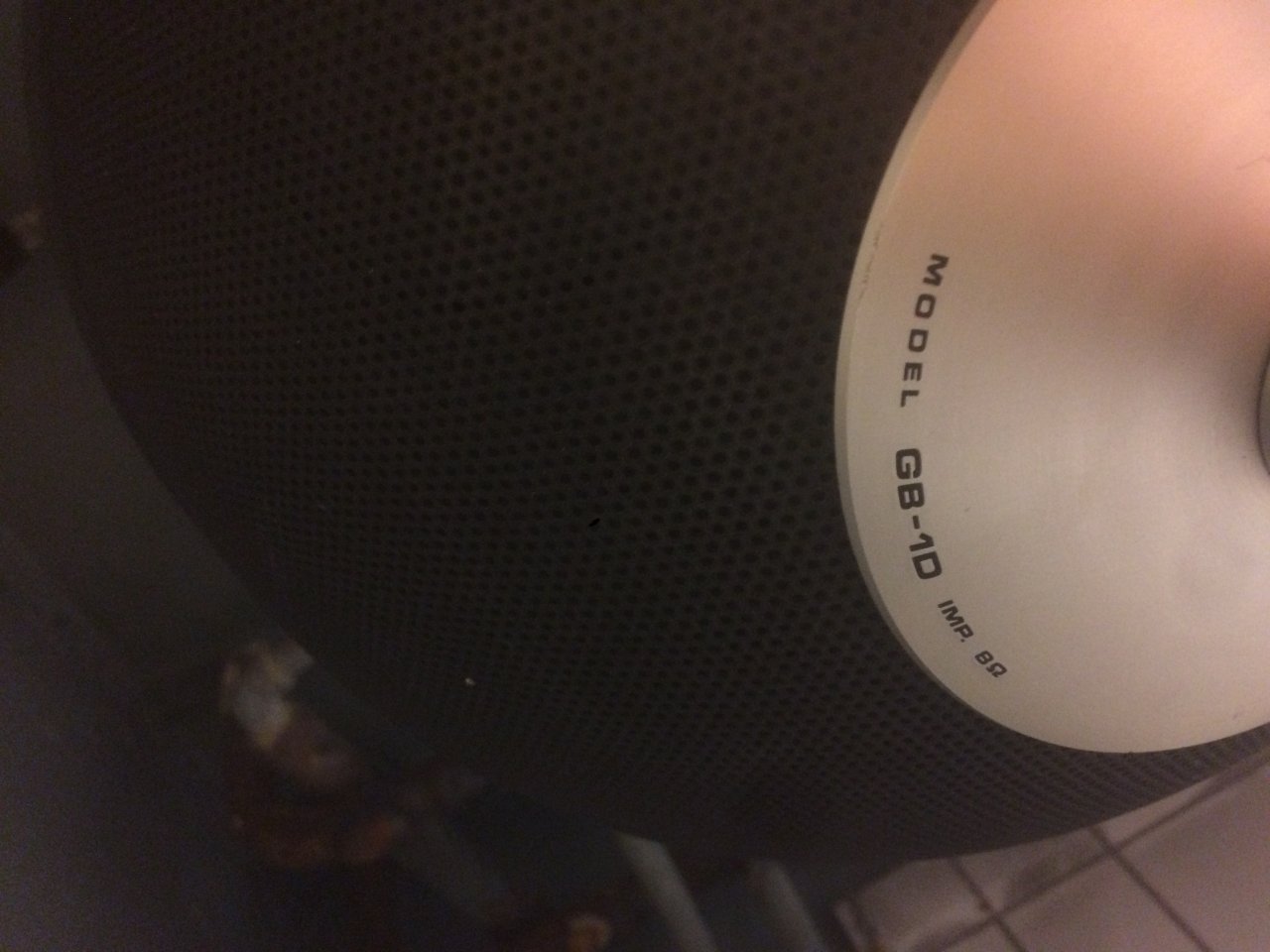

Auf der Kugel steht "Impedanz 8 Ohm", von da her würde ich schon vermuten, dass die Teile mit einem normalen Verstärker betrieben werden können.



[yamaha4711]

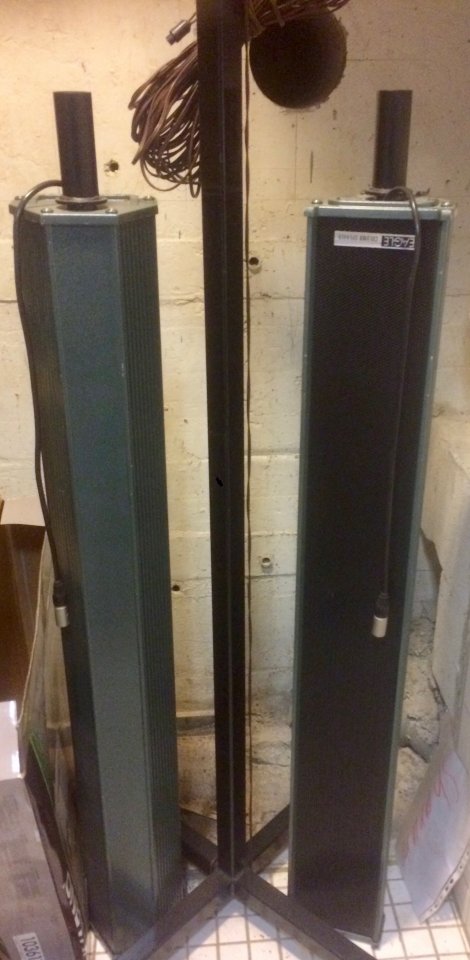

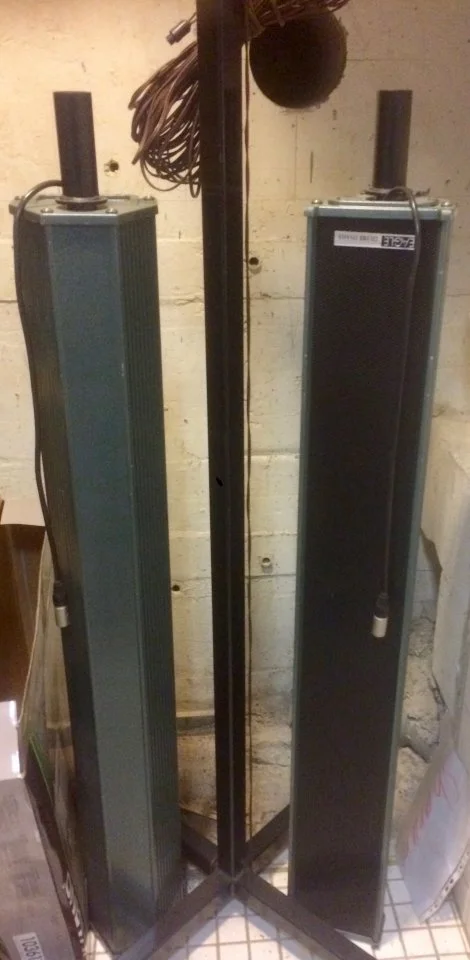

Bei den Säulen einfach mal mit dem Multimeter den Widerstand messen. Wenn da was niederohmiges bis max. 16 Ohm rauskommt, dann weißt du bescheid. Ansonsten wird das dann 100V sein. Aufgrund der Anschlussstrippe, wenn das die denn sein soll, würde ich auf was niederohmiges tippen. Messen macht aber eher klug. Ansonsten eine Kiste mal öffnen und reinsehen.

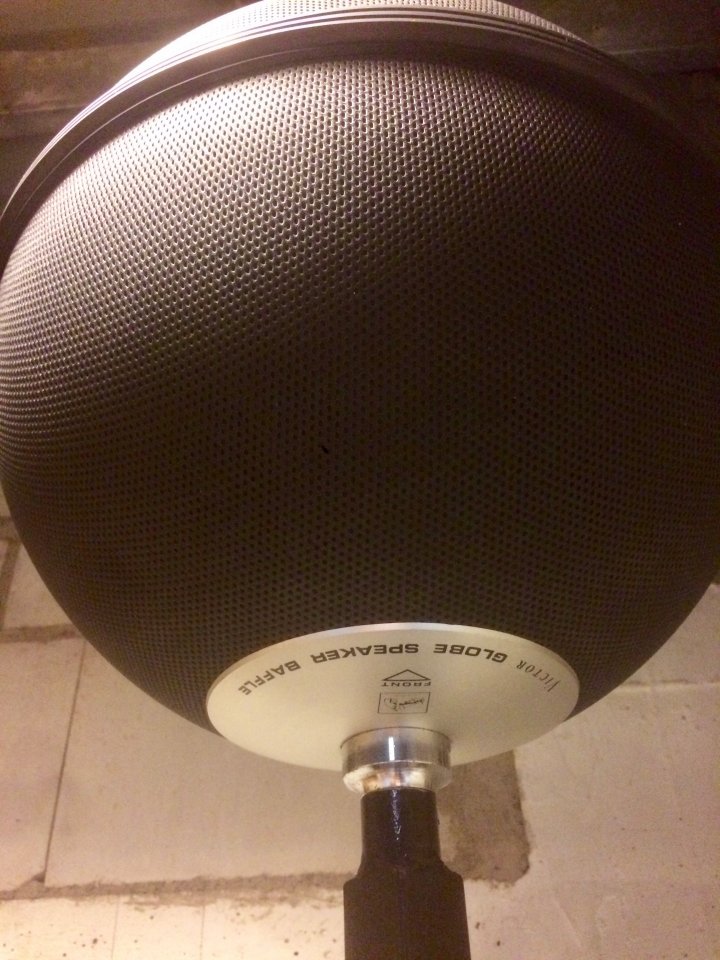

Zu den Kugellautsprechern wurde ja schon Auskunft erteilt. Ich würde hier vermuten, dass es sich um so elektrostatik Lautsprecher handelt. Die wurden gerne gerade bei HiFi gedönse als Kugel im Handel offeriert. Ich meine Phillips war damals in den 70ern recht gut damit im Geschäft.

Die Dinger lösen sehr gut im HT Bereich auf, haben aber den Nachteil dass sie richtige Ozonschleudern sind.



[HD600]

Ansonsten eine Kiste mal öffnen und reinsehen.

Danke Jungs!

Yep, habe ich gerade gemacht: Drin ist ein Transformator der wahrscheinlich die 100 Volt runterregelt. In einer Säule sind sechs elliptische Lautsprecher verbaut die jeweils 5 W und 8 Ohm haben.

Die Kugel hat nur ein normales altes Lautsprecherkabel/Stecker dran, daher nehme ich mal an, dass es kein 100 Volt Ding ist. In der Kugel sind viel kleine und mittlere Lautsprecher verbaut (sehen wie ganz normale Pappkameraden aus).

Nun gut, mal sehen was ich mit dem Zeug anfangen kann, wenn überhaupt. Ich könnte es geschenkt bekommen. Die Lautsprecher von den Säulen könnte ich auch in einer eigenen Box verbauen, allerdings sind die sicherlich für PA/Fullrange ausgelegt und weniger für eine Gitarrenbox brauchbar (???), also wenn dann für eine Monitorbox.

Boh, keine Ahnung...



[Klangwerk Schwelm]

Nun gut, mal sehen was ich mit dem Zeug anfangen kann

Lieber das Geschenk ablehnen, bevor Du noch jahrelang dankbar sein musst. Obwohl - mir würde ein Örtchen dafür einfallen .



[HD600]

mir würde ein Örtchen dafür einfallen .

Alteisensammlung?

Kommt voraussichtlich in die Entsorgung, daher kann ich es mir nehmen und man ist noch dankbar...



[chris_kah]

Die Kugellautsprecher kannst du als Surroundlautsprecher für eine HiFi Anlage verwenden,
die Säulen taugen wohl eher für Sprachbeschallung (und sonst nichts). Wenn du die Lautspercher umverdrahtetst, kannst du sie vielleicht mit einem normalen Verstärker verwenden. Aber wenn du nicht unbedingt Sprachbeschallung vorhast, würde ich die gar nicht nehmen.



[TOM_M]

Hallo,

ich habe hier einige Boxen gefunden, die ich nicht zuordnen kann und somit keine Leistungsangaben habe!

Wer kennt diese??

DANKE
TOM



[Captain Knaggs]

Schaut aus wie diese hier, nur anders gelabelt

https://www.amazon.co.uk/Pair-Malone-Speakers-1800W-Equipment/dp/B00969DXA0



[Gast217078]

Sind das nicht die Teile, die einem direkt aus dem Lieferwagen angeboten werden, als Super-Schnäppchen / -Gelegenheit / Messekauf oder so ähnlich???

Leistungsangaben - da sollte es eigentlich auf den Treibern der Lautsprecher eine Plakette o.ä. geben, die darüber Auskunft geben ... oder zumindest über den Typ Lautsprecher, der verbaut wurde, so dass man darüber auf die Belastbarkeit schließen könnte ... ich vermute jedoch, dass auf diesen Billig-Prügeln keinerlei Angaben drauf sind ... kannst ja mal nachschauen, wenn Du die Teile auseinander nimmst, um das Gehäuse zun Sperrmüll und die Eletkronik zum Elektroschrott zu bringen ...

Sry für den Zynismus, aber solche Kisten rühr' ich nich' mit der Kneifzange an ...



[TOM_M]

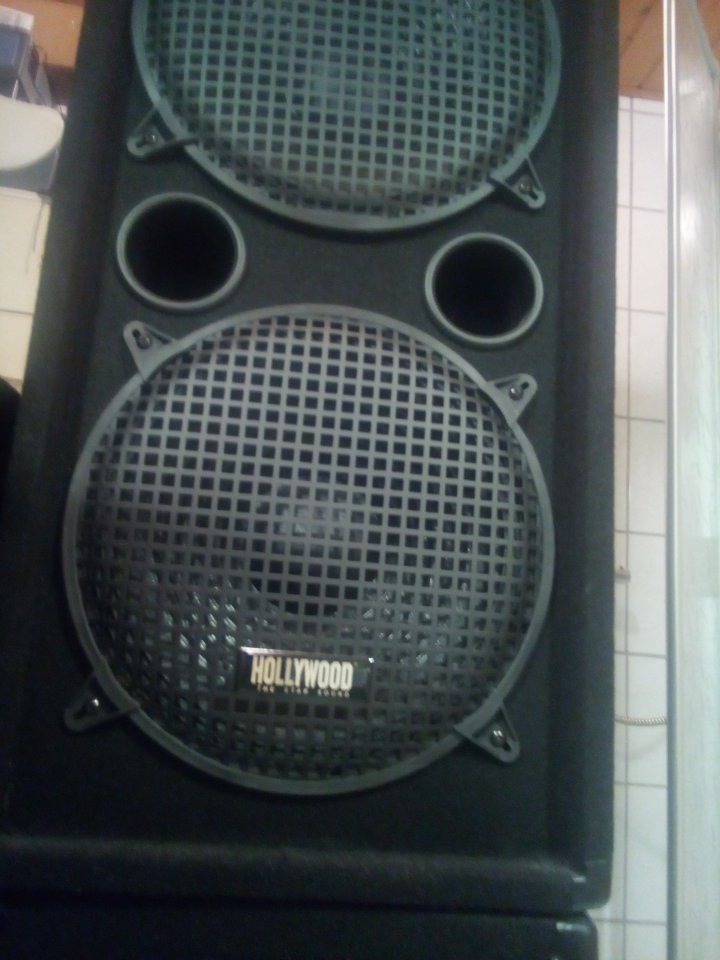

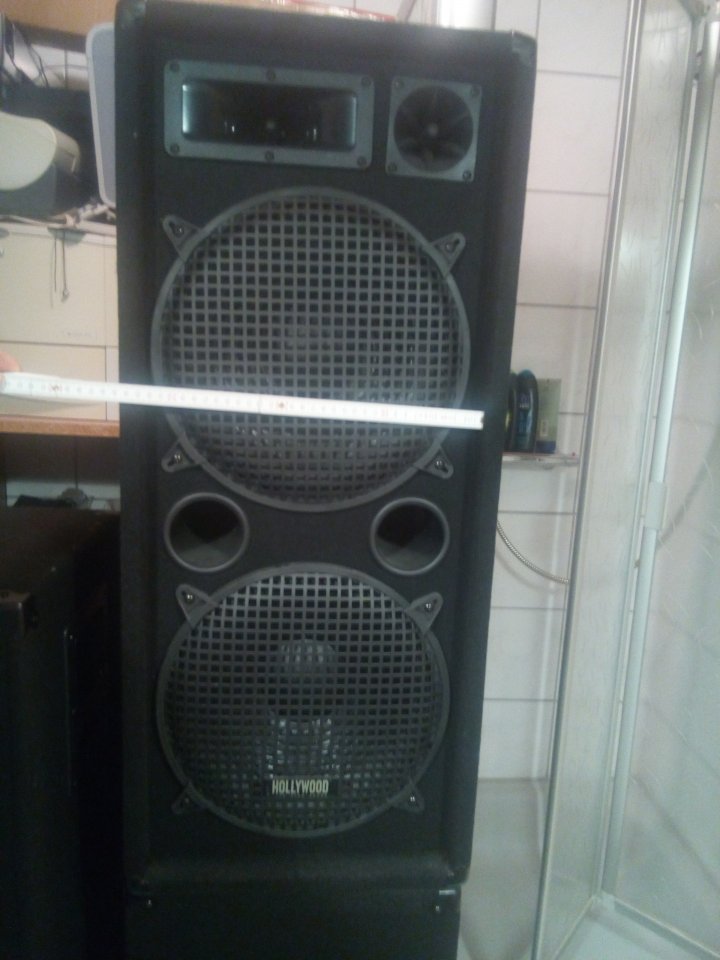

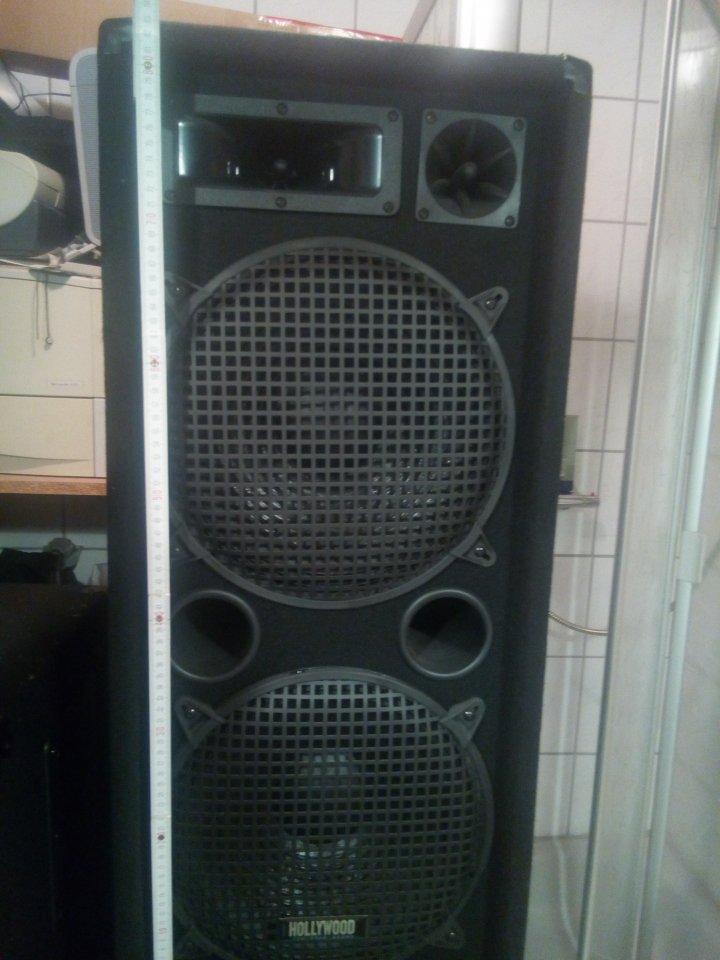

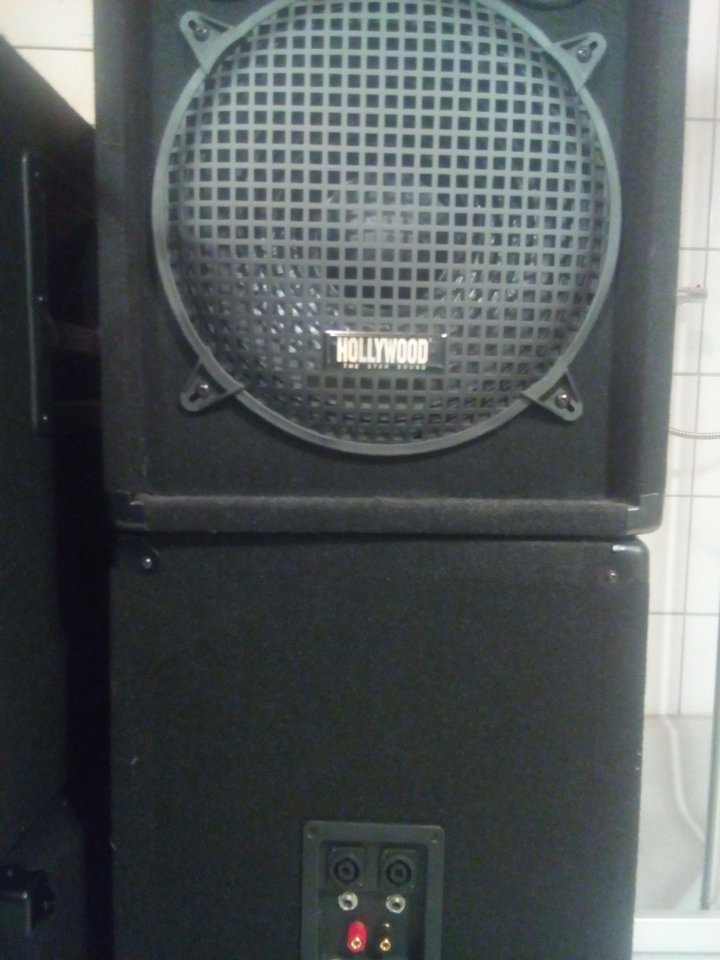

Die erste Box hat 2 30cm Bass eingebaut - kein Aufkleber - jedoch Speakon Anschlüsse
Ich finde die Teile von 600W aufwärts - bis hin zu 1500W (also meist nur Peak-Leistung - RMS oft nur die Hälfte)
Aber wie kann ich zumindest ungefähr eine Angabe bekommen???

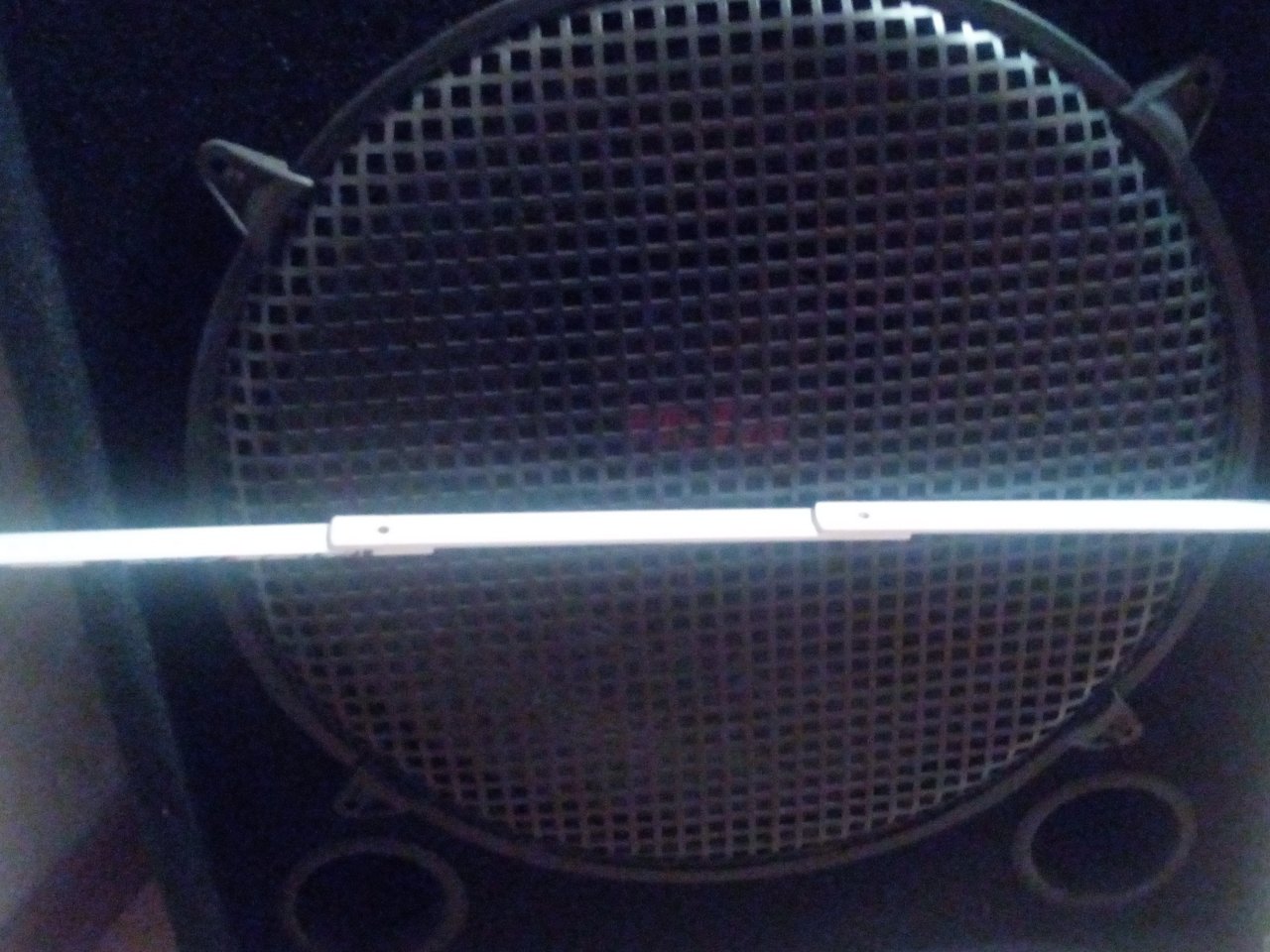

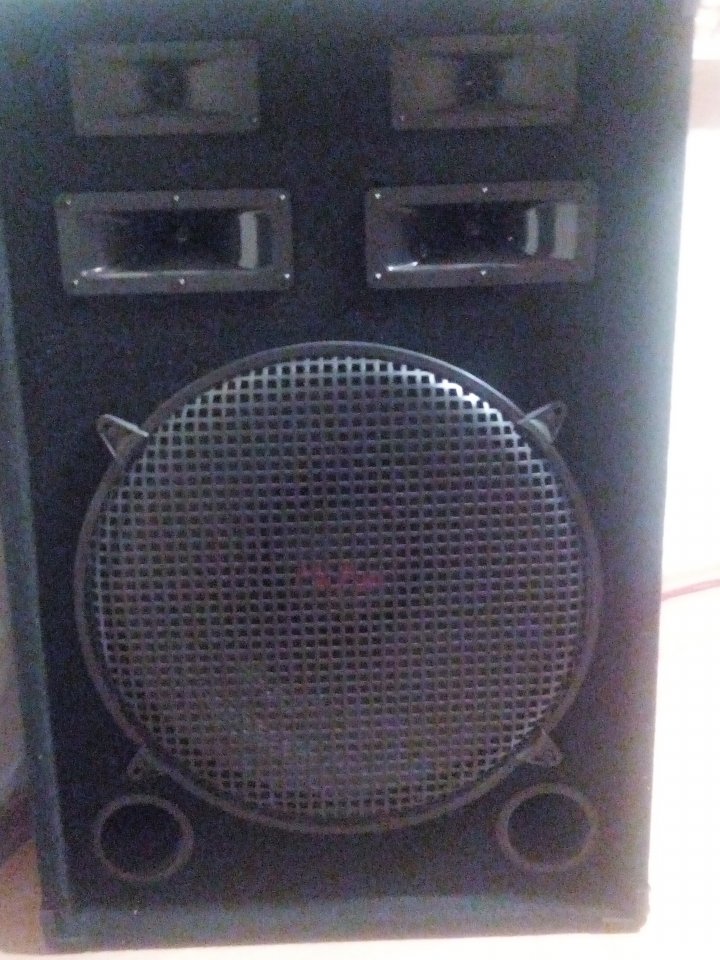

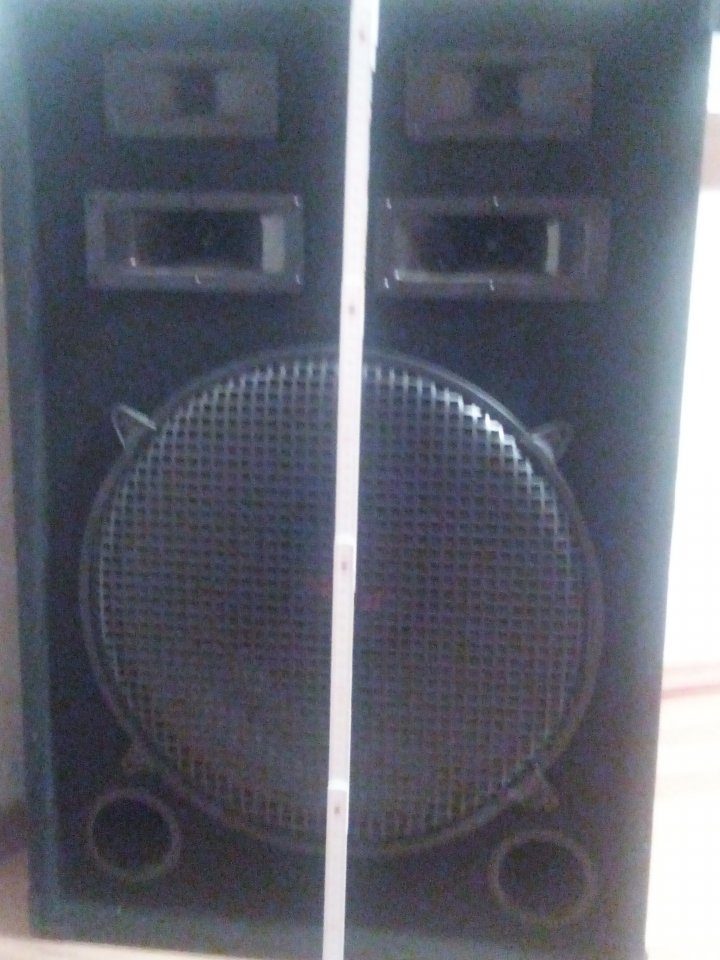

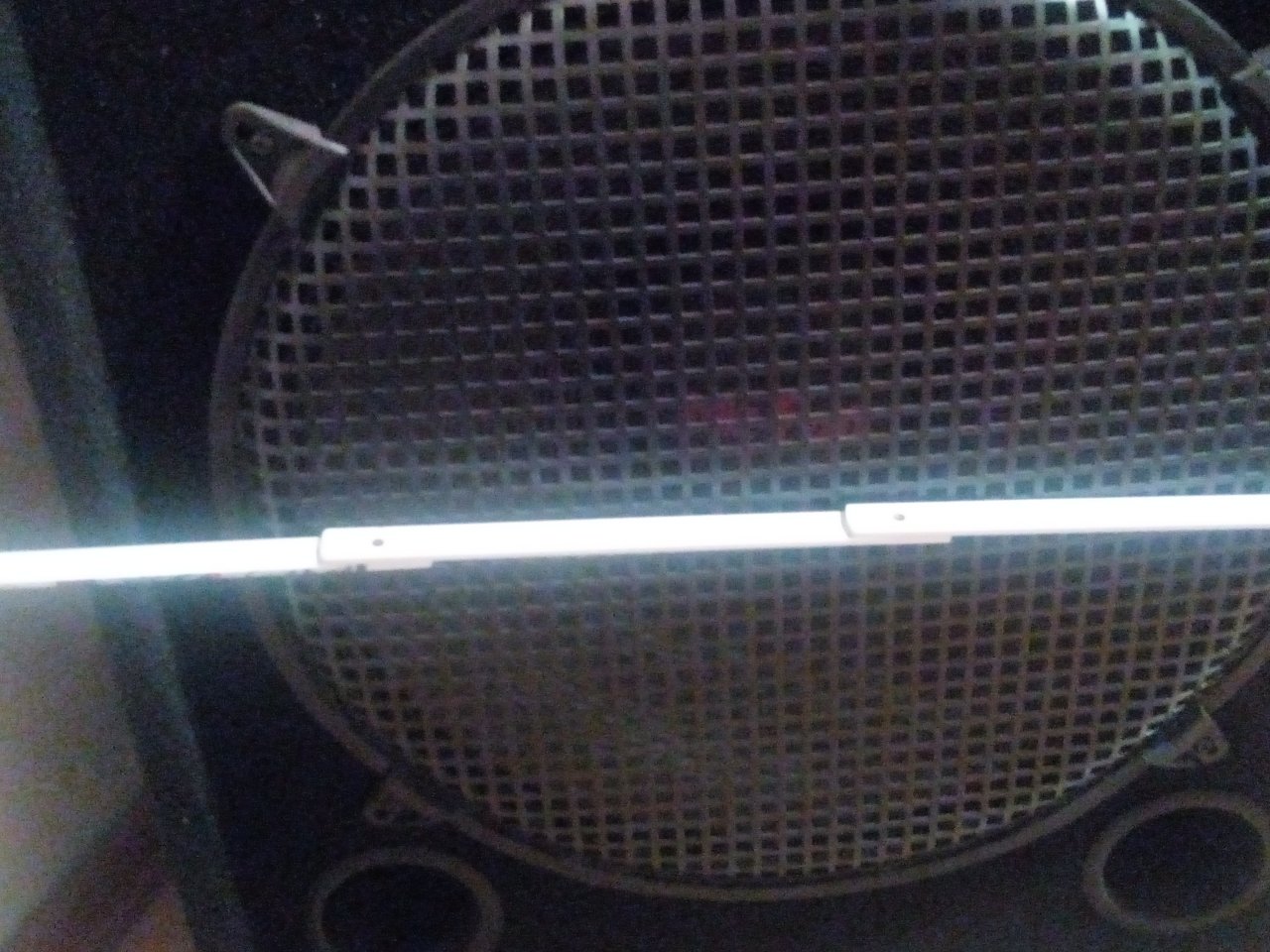

Die Zweite Box hat eine 45cm Bass eingebaut - kein Aufkleber - Schraubklemme
Auch diese finde ich ab 600W aufwärts bis 2000W

Ich hatte am Wochenende die beiden Typen an einem Hollywood 2400W Verstärker hängen und bestimmt 3 Stunden "volle Kanne" rausgeblasen.
(ok, so dass nix übersteuert hat - es war wirklich laut)

Glaubt Ihr dass ich 1000W (Peak) und 500RMS dranschreiben könnte?????



[Gast217078]

Glaubt Ihr dass ich 1000W (Peak) und 500RMS dranschreiben könnte?????

Klar glaube ich das

Nein, im Ernst: als ich das mit den Aufklebern geschrieben habe, ging's mir nicht um einen Aufkleber auf der Box, sondern auf der Rückseite des Bass-Speakers im Inneren der Box. Ob die Teile Speakon-Buchsen haben oder nicht, hat übrigens mit der Belastbarkeit oder der Impedanz nun gar nix zu tun ...

Nur so am Rande: ob und wie der Hollywood-Verstärker wirklich 1200 W je Kanal liefert, möchte ich mal ganz stark bezweifeln ...

Sieh's bitte ein: Du hast Dir billigsten China-Party-Schrott geangelt, bei dem jegliche Leistungsangabe nur unter größtem Vorbehalt zu genießen ist ...

... und ab 2 Promille ist es auch wurscht, ob die Boxen an der Kotzgrenze spielen oder der Amp verzerrt wie Sau ...



[Rockopa]

Nur so am Rande: ob und wie der Hollywood-Verstärker wirklich 1200 W je Kanal liefert, möchte ich mal ganz stark bezweifeln ...

Kannnst Du auch stark bezweifeln den der Koll.Kosmalla aus dem PA Forum hat dadrüber einen Artikel geschrieben in der Tools.
In der Kiste ist nicht wirklich etwas drinn.
Jeder der sich mal mit Elektronik und Verstärker beschäftigt hat kennt den verbauten Schaltkreis TDA 2030 .
Ist ein 12-15 Watt Verstärker Schaltkreis .



[mikroguenni]

...
Glaubt Ihr dass ich 1000W (Peak) und 500RMS dranschreiben könnte?????

Na klar, ich würde sogar noch höher gehen! Diese hier sind mit 4000 angegeben: https://www.amazon.co.uk/4000W-Max-MAX215-Passive-Speakers/dp/B01EVM09TE/ref=pd_sbs_107_2?_encoding=UTF8&psc=1&refRID=0GYFTFEAM5A1SJE9XVY7

Der Fantasie sind keine Grenzen gesetzt.

(Ich persönlich würde sie in die Tonne klopfen)



[Rockopa]

(Ich persönlich würde sie in die Tonne klopfen)

Ich auch.



[yamaha4711]

Ich meine, dass es auf youtube ein Video gibt, bei dem gezeigt wird was denn passiert, wenn man an solche "Boxen" (ich meine es waren gar diese) wirklich mal eine Endstufe anschliesst, welche 1200W abgeben kann. War ne X-Serie von Powersoft glaube ich.

Ansonsten einfach mal spasshalber selbst mal ne echt 1200W Stufe anklemmen, bevor man es dann doch zu Brennholz verarbeitet. Und wenn man das Innenleben der Möchtegernstufe in ein kleineres Gehäuse verfrachtet, dann hat man gar einen netten kleinen Übungsverstärker, den man auch mit Batterien betreiben kann.



[mHs]

Wenn dann die Versuche mit einer "erwachsenen" Endstufe beendet sind, dann gibt es hier auch noch die passende Reparaturanleitung 😉
