Eure selbstgebauten Effektgeräte

[Mkobain66]

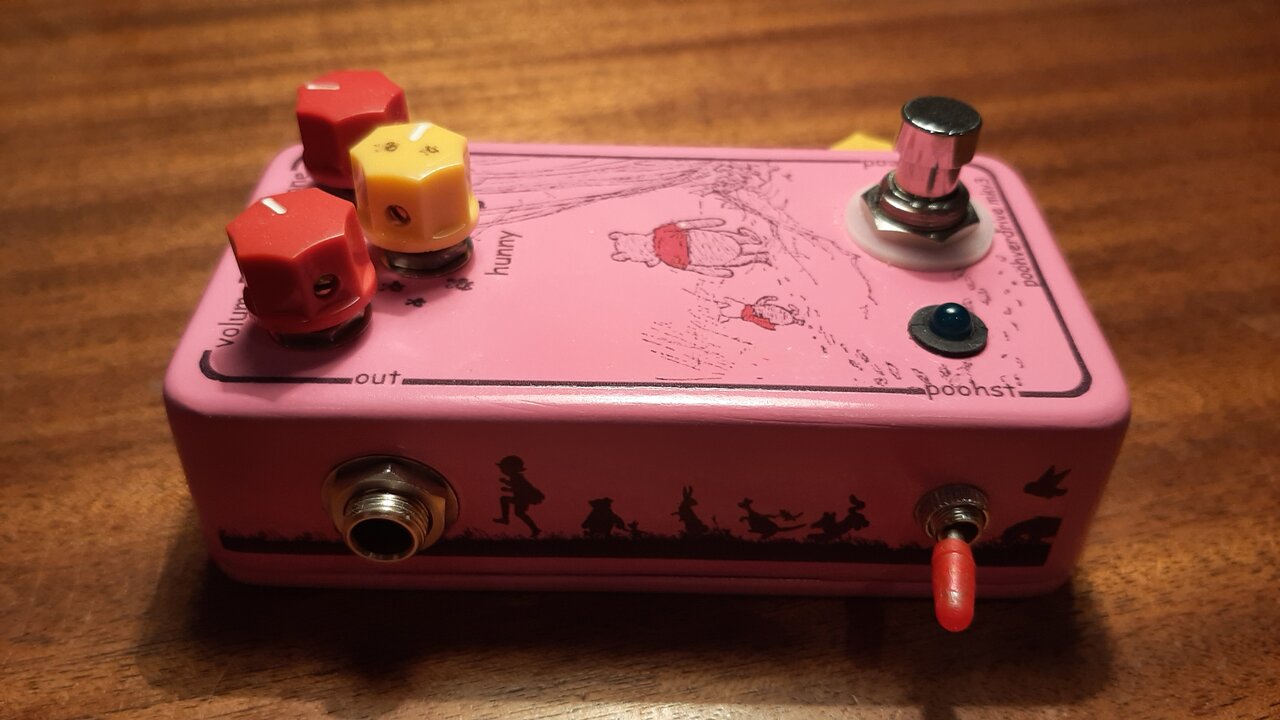

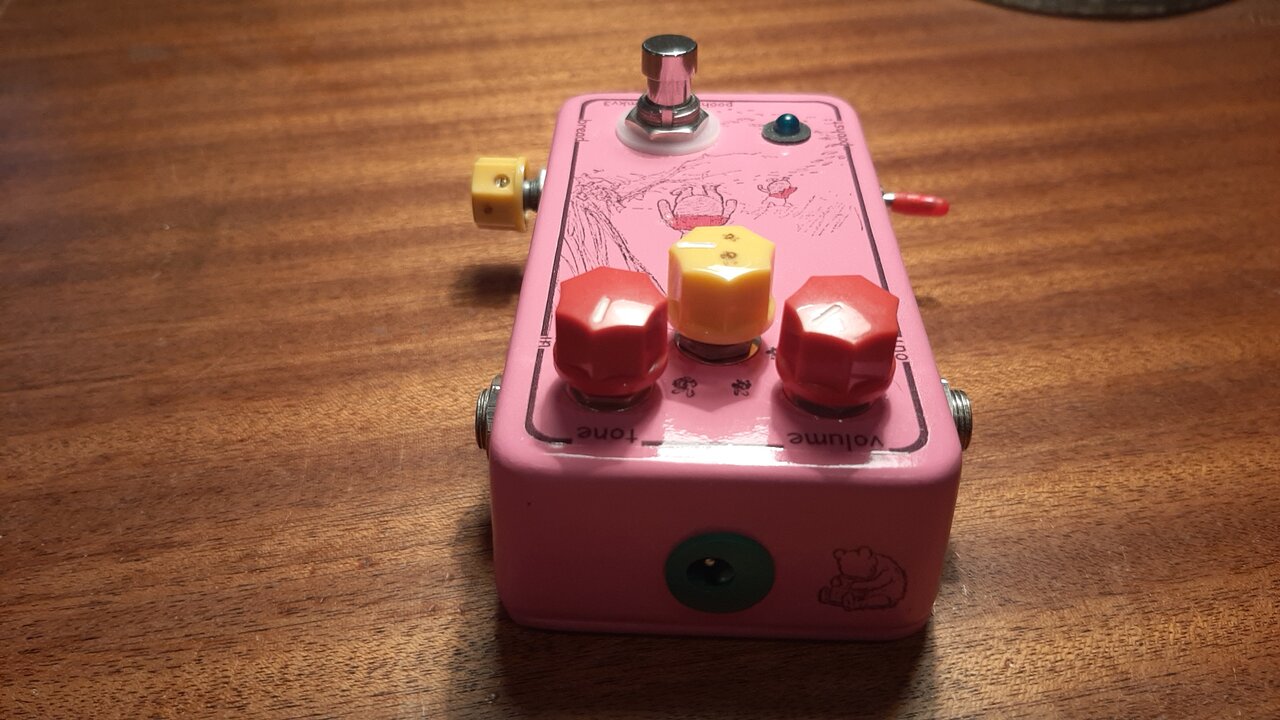

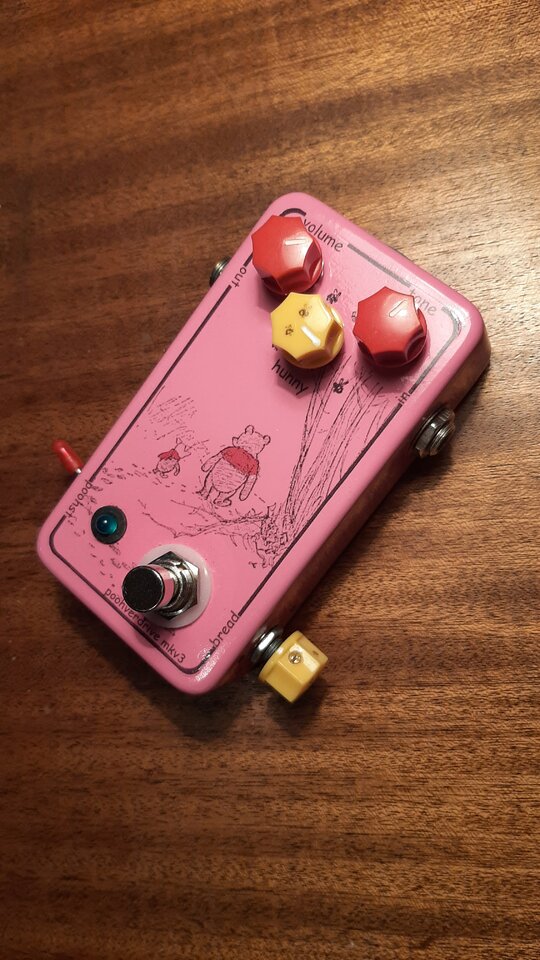

Mein letztes Projekt, ein mkc3 von gpcb Klon clone. In Schweinchen rosa!
Und auch ich habe erst nach dem Klarlack bemerkt, dass ich mich verschrieben habe (mkv3).

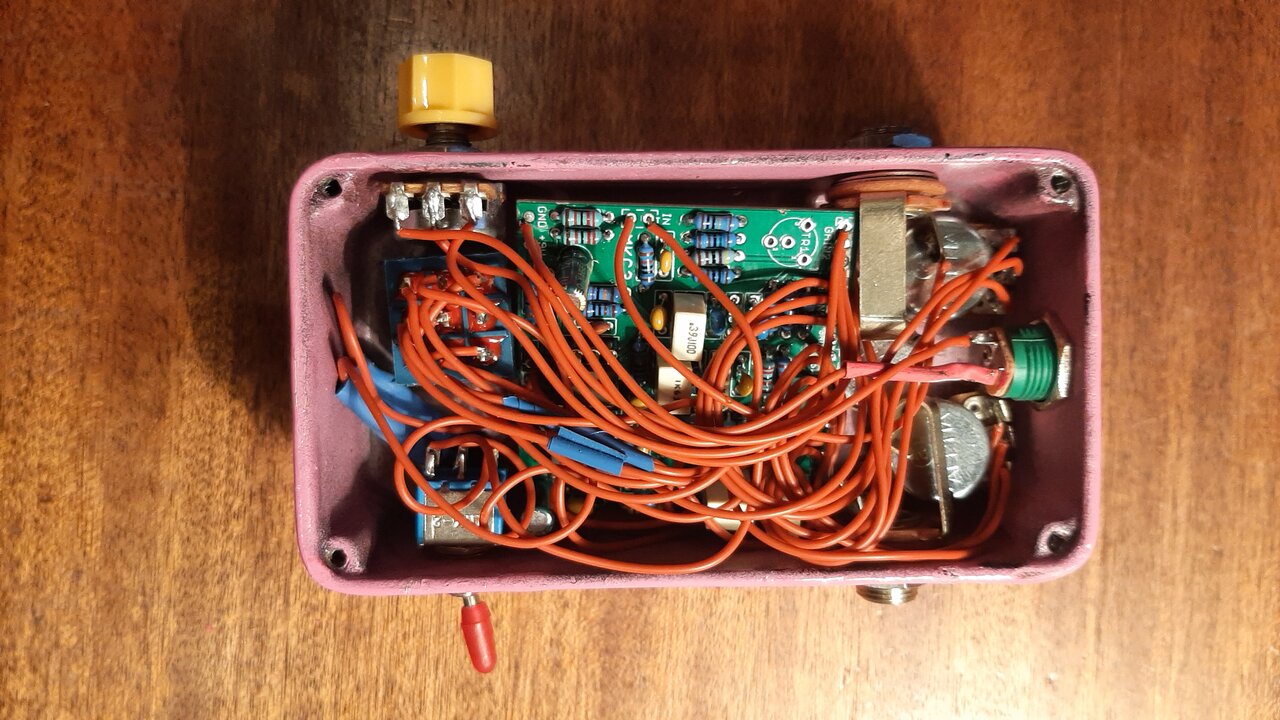

Das Innenleben ist leider ein Sauhaufen, Hut ab vor den Leuten die schön und strukturiert verkabeln können.



[DerThorsten]

Ach du meine Güte, ein Spagettimonster!
Aber von außen (ich will mal über die Farbwahl hinweg sehen) sehr viel ordentlicher, als ich es bisher hinbekommen habe.



[dubbel]

Mein letztes Projekt, ein mkc3 von gpcb Klon clone.

interessant.
wie hast du die grafik gemacht?



[no regrets]

Geile Farbe xD Kommt gut!
Und andere versiegeln ihre Pedale.. Spaghetti reinwerfen ist da auch 'ne Option 😉



[Jenzz]

Ach du meine Güte, ein Spagettimonster!

Jo, durch das kapazitive Übersprechen auf den Strippen kommt womöglich erst der richtige 'Twist' rein... Totales Unikat, sozusagen 🙂.

In mancher alten Heimorgel sieht es nicht anders aus. 🙂

Jenzz



[Mkobain66]

interessant.
wie hast du die grafik gemacht?

Mit Wasserschiebefolie zum bedrucken. Die Grafik habe ich mir mit gimp zusammen gebastelt.



[dubbel]

Wasserschiebefolie ... gimp

super.

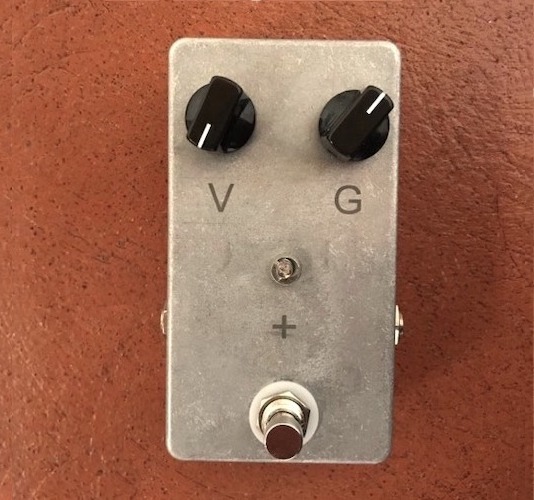

mein nicht mehr ganz so neues:

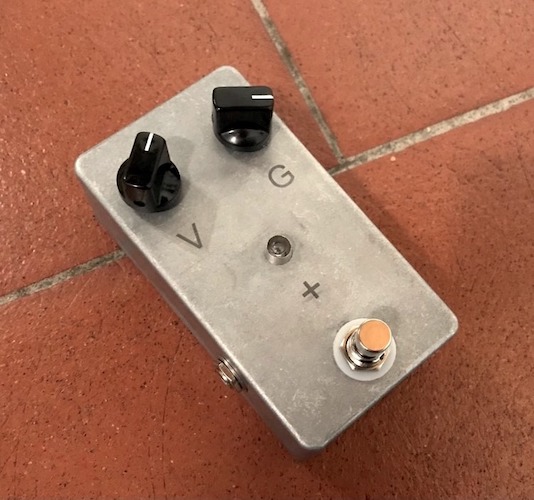

MXR "Distortion Plus" Klon.

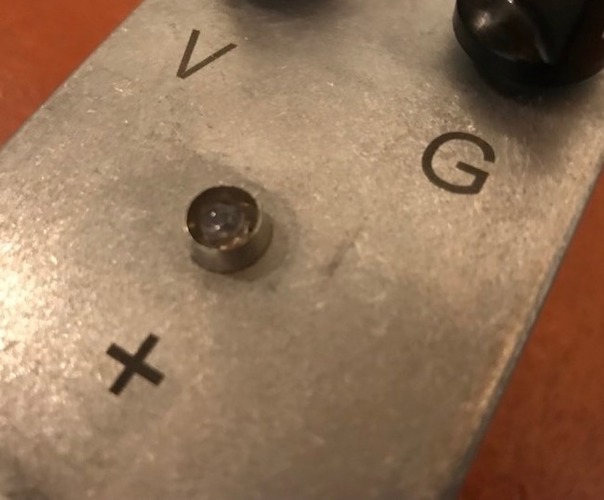

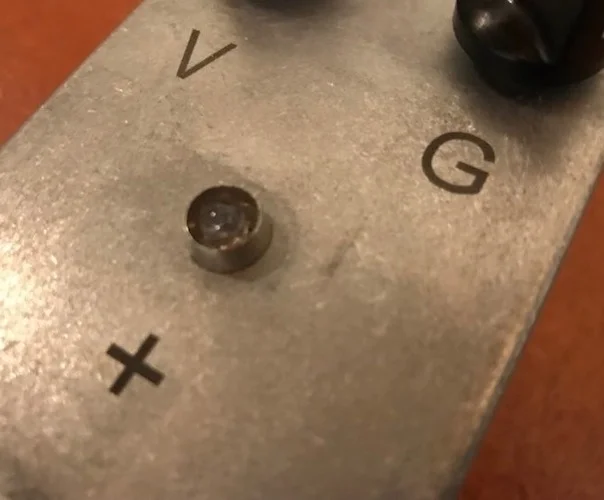

das Pedal an sich ist ja unspektakulär, aber ich mag den Minimalismus der gelaserten Schrift



[Mkobain66]

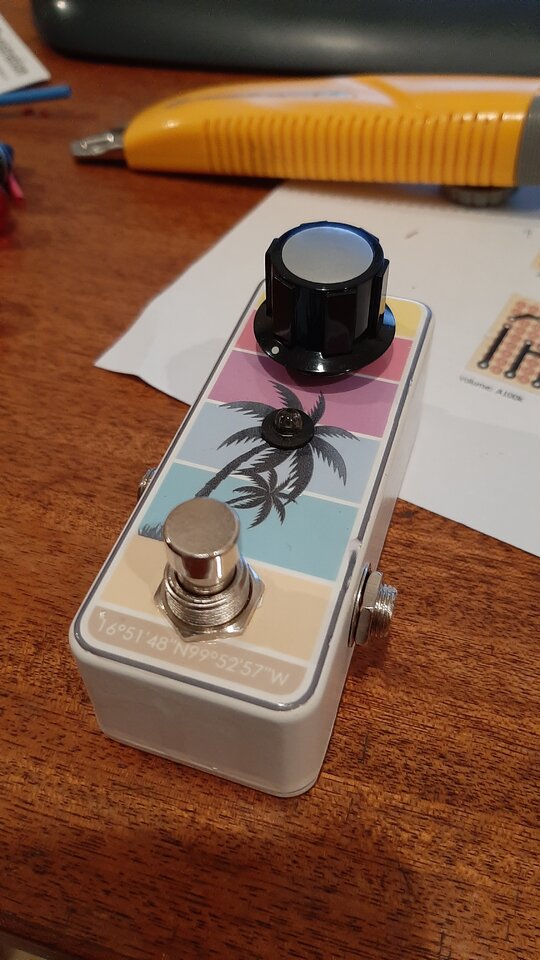

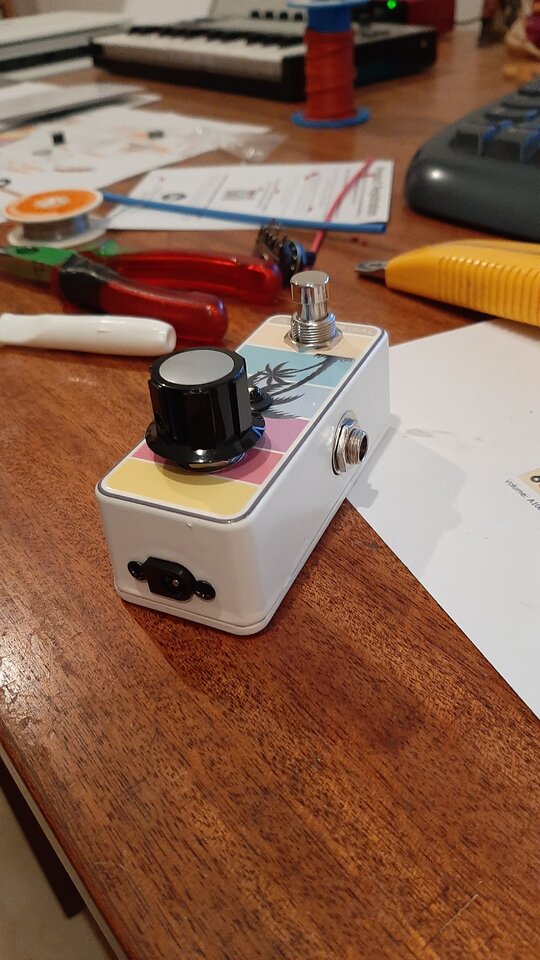

Mein letztes Projekt, ein Acapulco Gold nach dem storyboardist Layout. Vom Innenleben habe ich kein Foto gemacht, aber es herrscht drinnen wieder ein Spagetti Masaker.
Das Pedal ist genial, wirklich agressive Verzerrung, da bleibt keine Hose trocken.



[mynodeus]

Mein Refractor (Klon Clone) Projekt ist endlich abgeschlossen:

Ein paar Details zum Innenleben werde ich im Refractor-Thread noch beschreiben.



[Waljakov]

Hi,
wollte euch auch mal mein digitales DYI-Multifunktions-Pedal vorstellen.

Ich bastel da schon ne ganze Weile dran rum und am Funktionsumfang ändert sich immer mal was, im Moment sind folgende Funktionen an Board:

• Multi-FX
  • Reverb
  • Delay
  • Distortion
  • Low-/High Pass
  • Kann durch beliebige LV2-Plugins ergänzt werden
• Looper
  • 8 Audio Loops, kann aber bei Bedarf erhöht werden
  • Reamping der Loops: Auch nach dem Aufnehmen kann man die Effekte der Loops beliebig verändern
  • Midi Loops: Hierüber kann man jeden Parameter der Effekte über die Zeit modulieren und das parallel zur Loop abspielen. So kann bspw. mit dem Highpass einen Sweep-Effekt erstellen
• Drum Machine
  • Am PC lassen sich beliebige Samples einzelnen Tasten zuweisen
• Midi 2 Wav Converter (experimentell)
  • Die auf der Gitarre gespielten Noten werden zu Midi-Signalen umgewandelt und von einem konfigurierbaren Synthesizer abgespielt. Nette Spielerei, hat aber leider etwas zu viel Latenz, um das in einer Performance nutzen zu können

Relativ stolz bin ich auf das Reamping-Feature und das Loopen von Midi-Control-Parametern, da diese beiden Funktionen soweit ich weiß bei gekauften Geräten nicht so ohne Weiteres möglich sind.

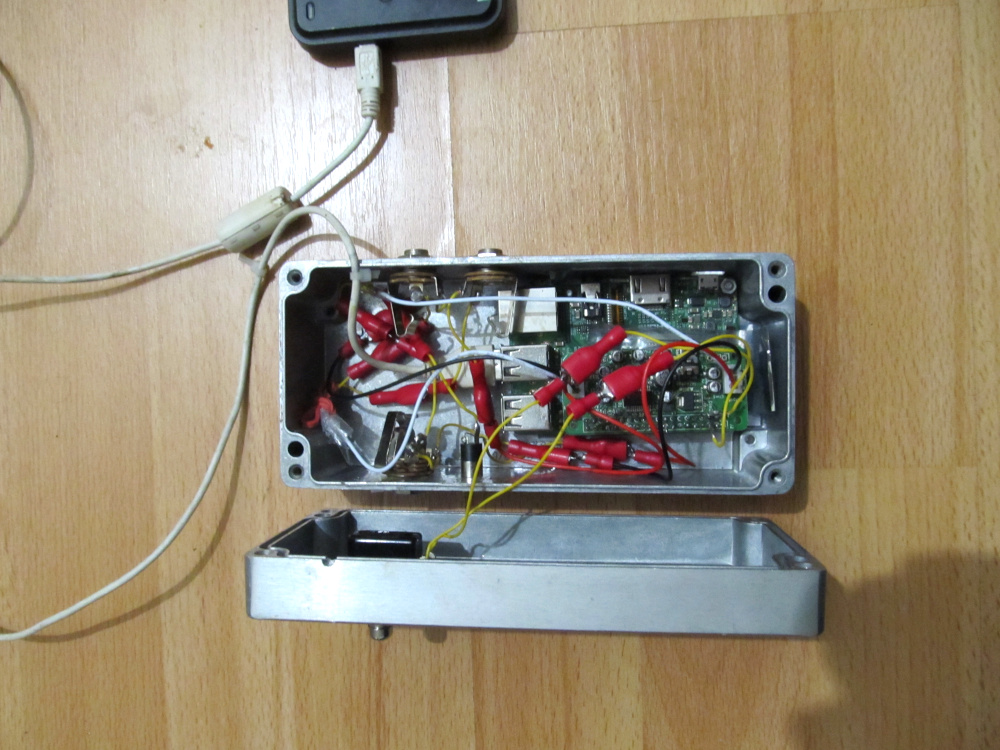

Hardware

• Als Kern dient ein Raspberry PI 3
• Soundkarte: Audioinjector Stereo

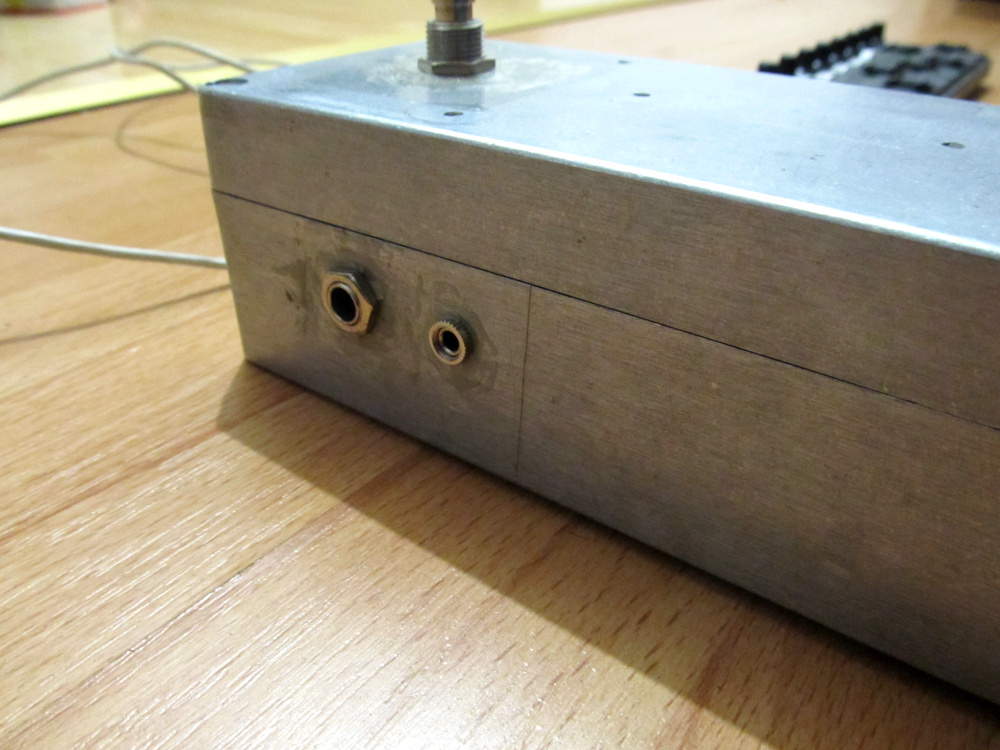

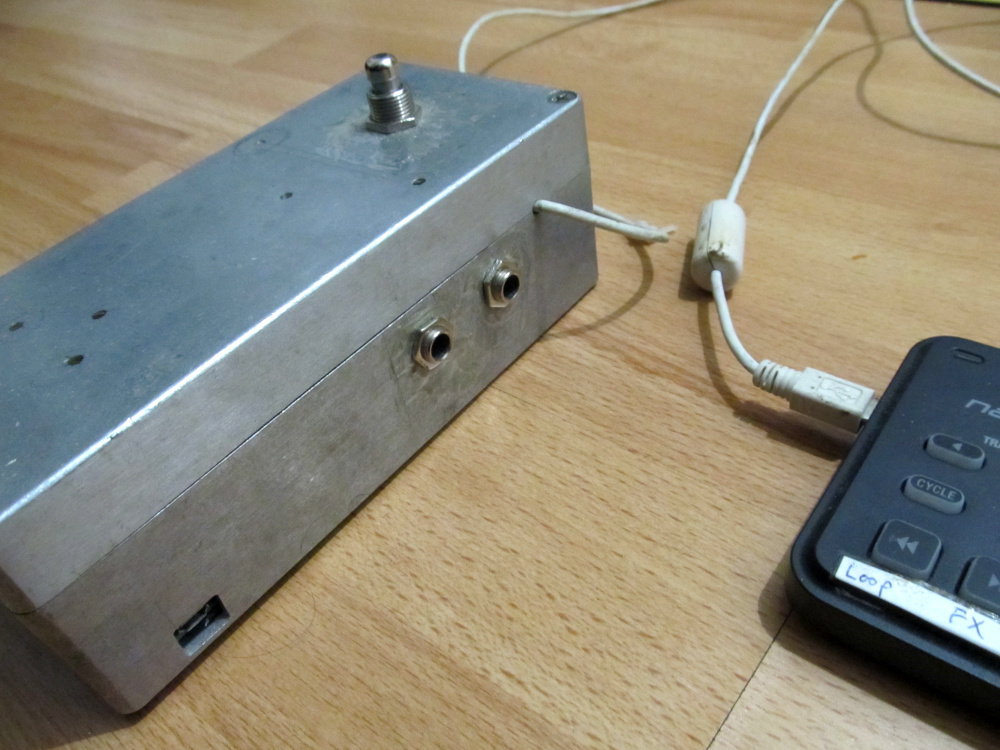

  • Den Stereoeingang hab ich in zwei Mono-Eingänge gesplittet, so dass man zwei Instrumente anschließen kann
  • Den Stereoausgang ich in zwei Mono-Ausgänge gesplittet, einmal 6,3mm Klinke und einmal 3,5mm Klinke. So spart man sich nervige Adapter

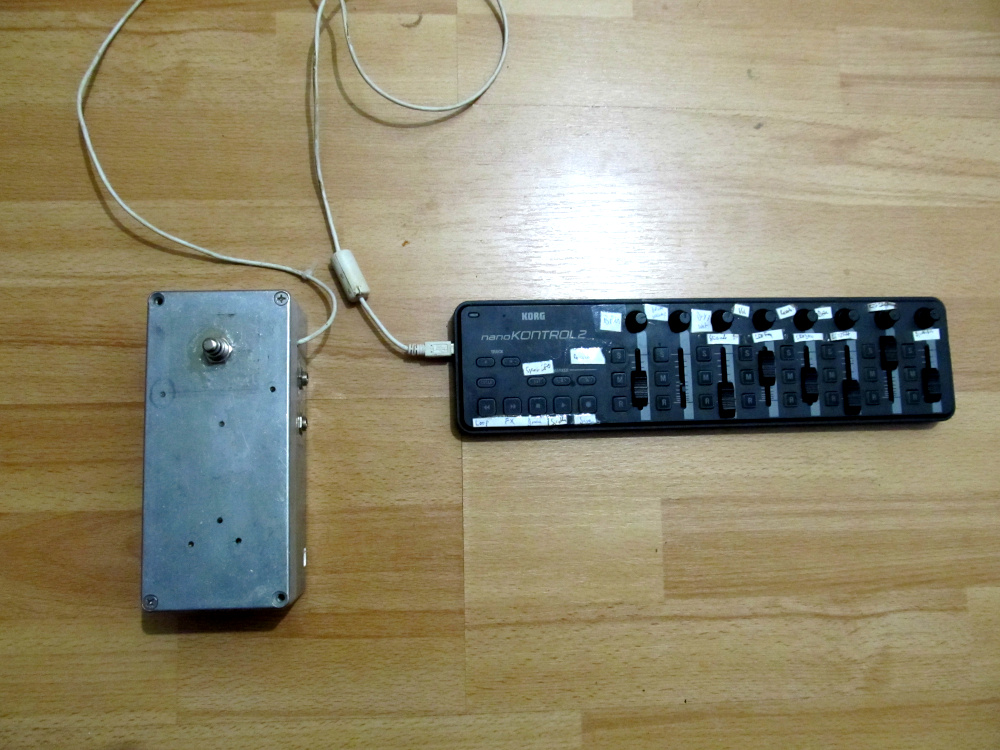

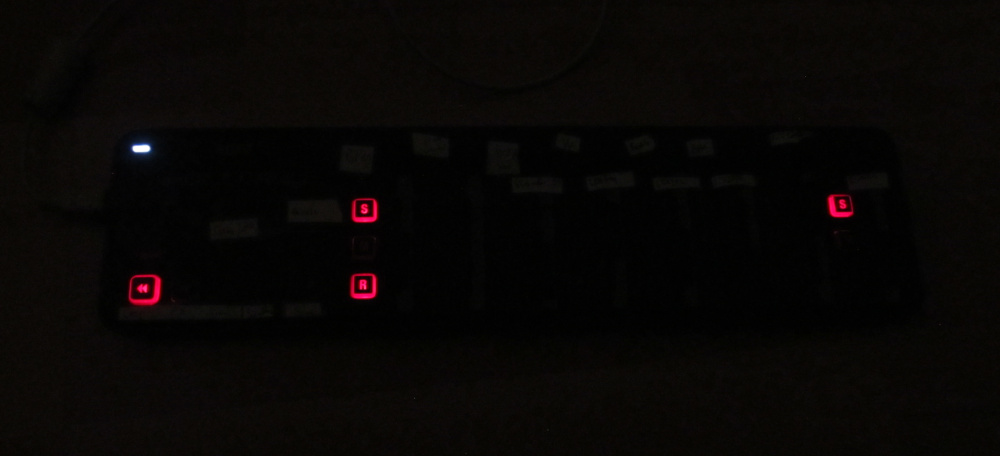

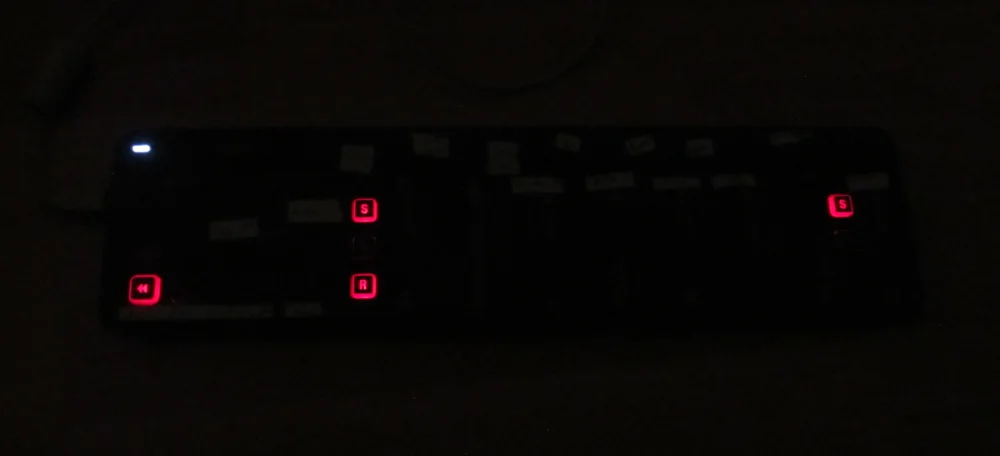

• Zur Steuerung dient ein nanoKontrol 2
  • Sehr schön daran ist, dass die Tasten mit LEDs beleuchtet sind und sich diese ansteuern lassen. So dient der Controller gleichzeitig als Eingabegerät und als Anzeige
• Strom kommt über Micro-USB, so kann man das ganze auch mit einer Powerbank betreiben

Ich hab dabei möglich viel gebraucht gekauft, um den Preis nicht ausufern zu lassen, alles in allem hat das Ding wahrscheinlich so um die 100euro gekostet (+ unendlich viel Zeit).


Software

• Linux als Betriebsystem
• Jack als Audioserver
• Als Effekt-Host benutze ich mod-host, darüber lässt sich jedes beliebige LV2-Plugin nutzen
• Als Looper kommt eine selbstgeschriebene Software zum Einsatz: https://github.com/flappix/jacklooper
• Als Drum Machine nutze einen einfachen Soundfont Synthesizer, der über den nanoKontrol gesteuert wird: https://www.fluidsynth.org/
• Vernetzt und gesteuert wird das ganze durch ein selbstgeschriebenes Python-Script: https://github.com/flappix/raspberry-looper
• Für die Wav2Midi-Conversion kommt aubio zum Einsatz, als Sythesizer dann amsyth und Fluidsynth mit verschiedenen Soundfonts



[teledeluxe]

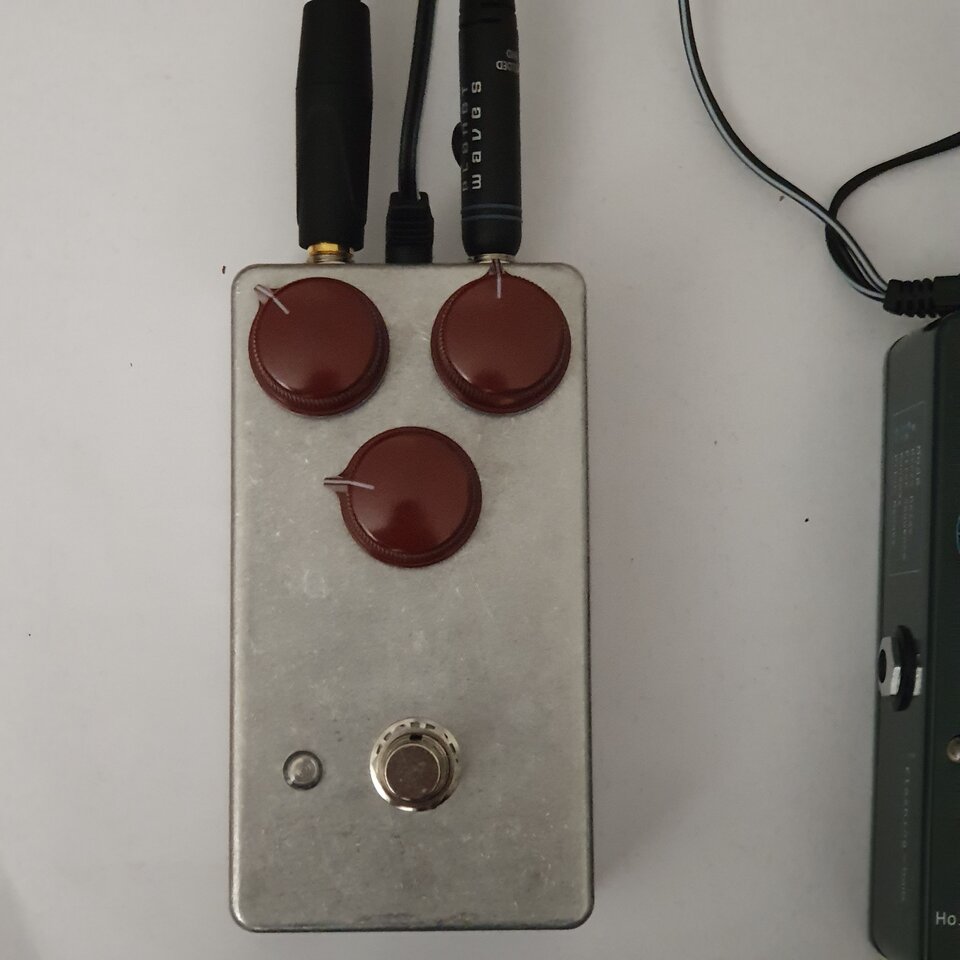

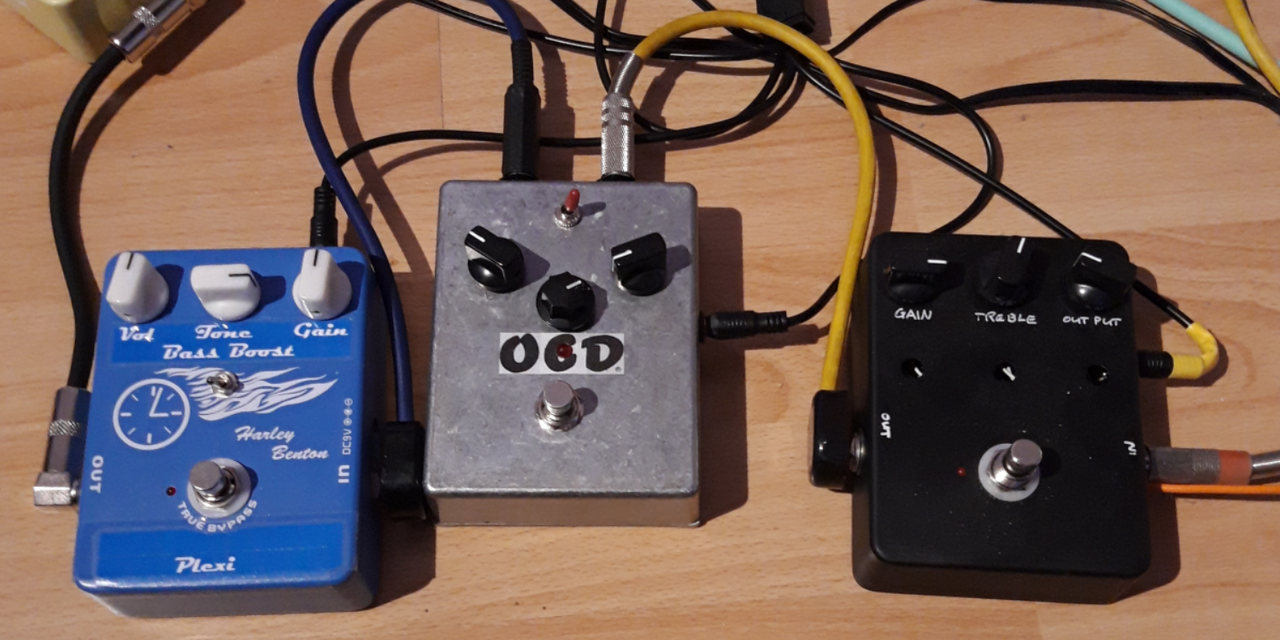

Meine letzten 3 Basteleien: Ein Klon Centaur Clone (allerdings "light", ohne den 18V Verdoppler), ein Plexi Bausatz von Musikding und ein Fulltone OCD



[thorwin]

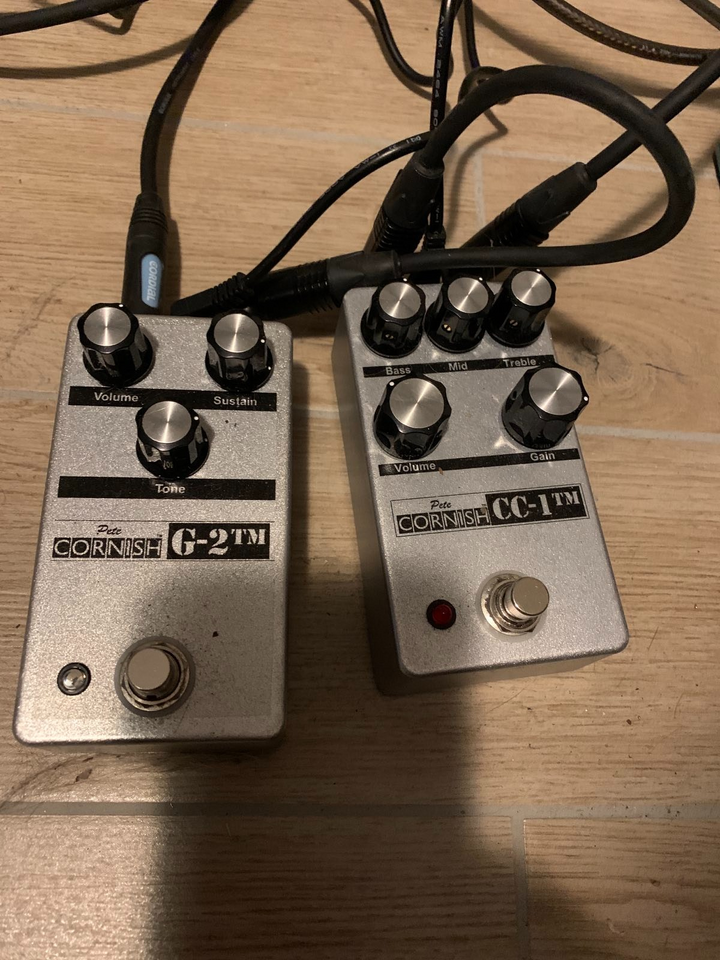

Ich hab mich kürzlich an 2 Cornish-Pedalen versucht (Cepheus und Cygnus von AionFX, beide als Kit vom Musikding):

Beide sehr geil, allerdins ist der Cygnus etwas zu basslastig, da muss ich evtl. nochmal 1-2 Kondensatoren und Widerstände tauschen. Wenn ich mal Bock und Zeit habe, aktuell ist noch ein Andromeda Deluxe (Nordland ODR-C Nachbau) im Zulauf...



[dubbel]

Hi!

Vielleicht kann mir jemand helfen:

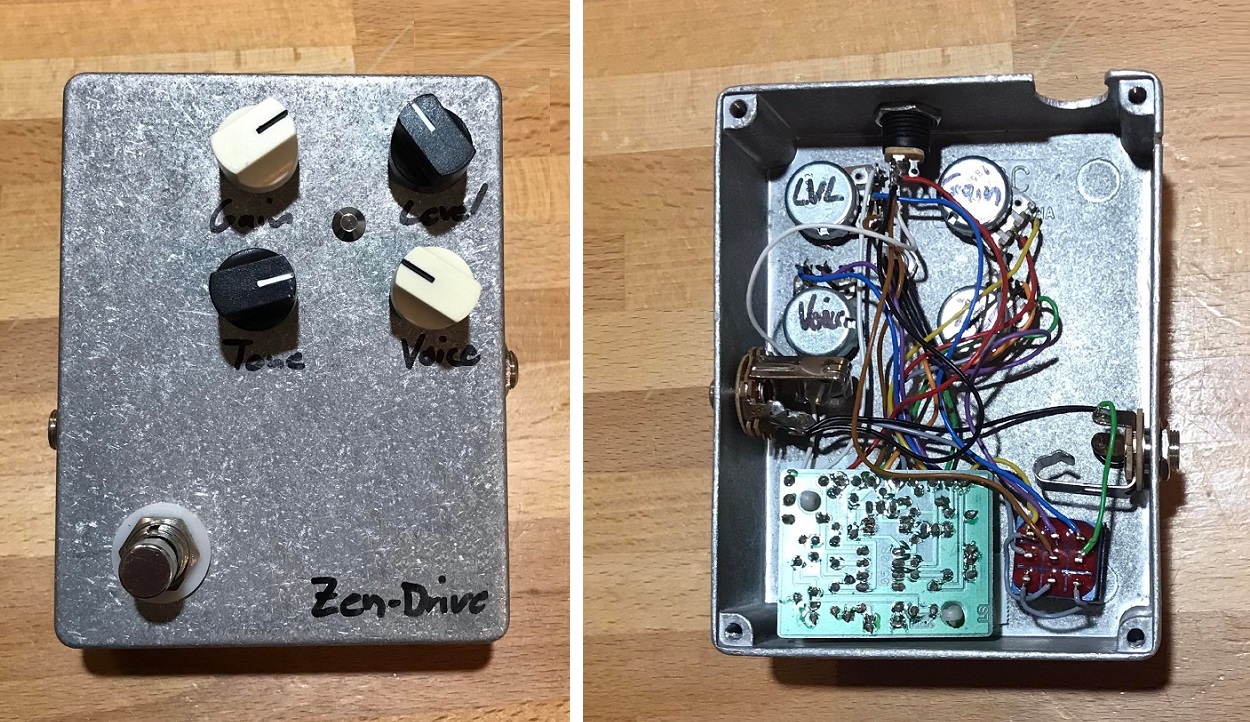

ich hab hier ein Hermida Zendrive Klon vom musikding, quasi nichts wert, aber ein emotionaler Aspekt schwingt mit.
löten kann ich (einigermassen), ich hab aber noch nie ein Pedal gebaut.

Jetzt hab ich mich gefragt, ob das Ding in ein Gehäuse Typ B oder 125B passt.
bei musikding scheint alles ausverkauft, ob B oder 125B oder überhaupt ist mir auch nicht klar, also hab ich erst mal aufgehört...

was meint ihr? kann man ein re-housing für das Trumm machen?



[Mkobain66]

Meiner Meinung nach geht das, bei musikding kann man,glaub ich, auch ein 125b aussuchen. Schau mal zum Conrad, in Wien sind die Hammondgehäuse Regalware, da ist sicher was passendes dabei.



[mynodeus]

Auch Banzai ginge.



[loder]

ich versuch(t)e alles in ein B Gehäuse zu bauen weil halt die billigsten - ein Zendrive Vero build passte da rein und da ist die Platine wohl grösser.
um sicher zu sein: wenn die Platine reinpasst passt auch der Rest meist.
im blödesten Falle kleine/mini potis einbauen.

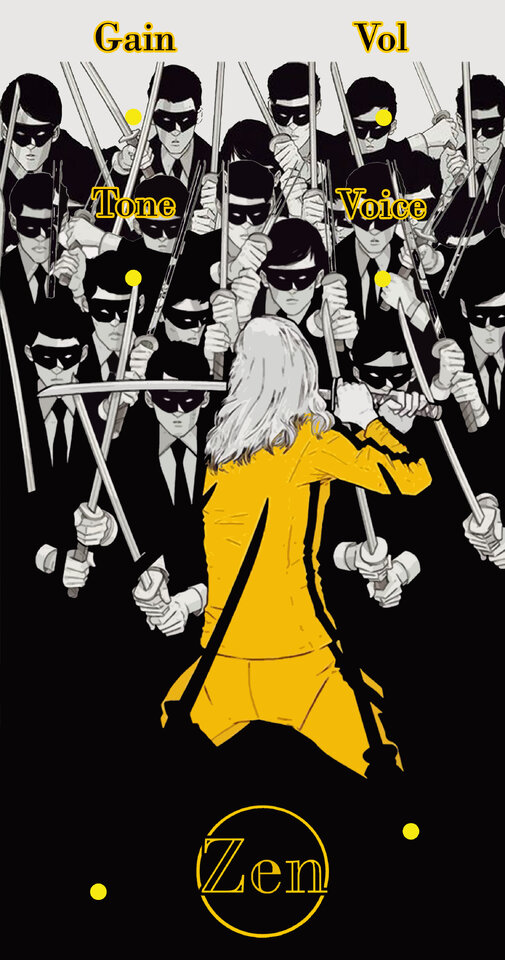

meine Grafikarbeit für mein Zen bei kleinen Potis & In Out von der Seite

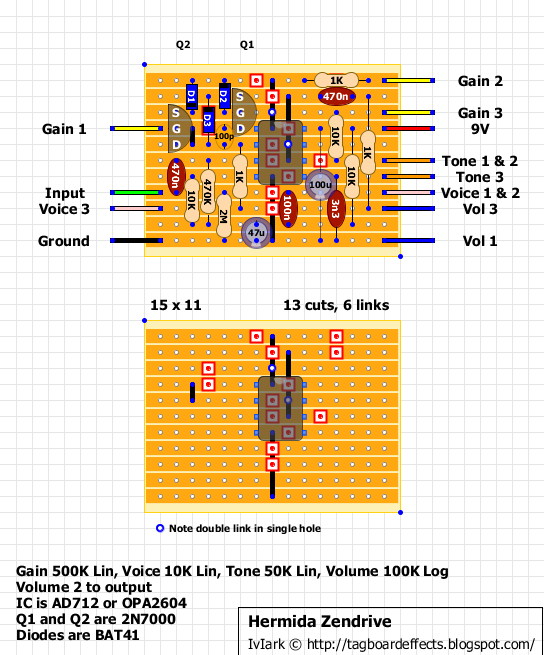

und die platine:



[dubbel]

Meiner Meinung nach geht das, bei musikding kann man,glaub ich, auch ein 125b aussuchen. Schau mal zum Conrad

conrad ist ne gute Idee

Auch Banzai ginge.

um sicher zu sein: wenn die Platine reinpasst passt auch der Rest meist.

guter Tip. die Platine an sich ist ca. 45 x 35 mm



[ksx54]

etzt hab ich mich gefragt, ob das Ding in ein Gehäuse Typ B oder 125B passt.

auf jeden Fall.
Gehäuse gibts auch bei UK Electronic, dessen Ze(h)ndrive clone habe ich früher auch mal gebaut. Dort kann man auch gleich ne passende Faceplate dazu kaufen, https://www.uk-electronic.de/onlineshop/product_info.php?products_id=1211
Ich würde allerdings deine Verdrahtung nochmal etwas überdenken.



[dubbel]

Ich würde allerdings deine Verdrahtung nochmal etwas überdenken

(hab Ich nicht selbst gebaut.)



[ksx54]

Naja, aber beim Umbau in ein anderes Gehäuse würde ich da schon die Verdrahtung erheblich kürzen, schon wegen eventuellen Störgeräuschen.
