Projekt: EIGENBAU E-Bass

[]|[FinalZero]|[]

kann ich n blild von dem hals habn wo man den übergang zum korpus sehn kann? auf dem bild sieht der nämlich etwas komisch aus.... oder wollst das dingen erst einbaun und dann angleichen?



bisher aber n sehr geiles projekt!



[Sam Razr]

wie schon deine anderen projekte wieder sehr geil!



[.s]

baust du mir auch so einen?
in rot, bitte



[highQ]

hallo pilzedieb

find ich klasse was du hier machst. mit was fräst du dein korpus aus? von hand mit einer oberfräse? HSS fräser?

weil es so sauber aussieht, bin absolut begeistert



[Pilzedieb]

@sense
bleibt natur

@FinalZero
bin gestern nicht ganz fertig geworden. so sieht der übergang aus, fehlt jedoch noch der feinschliff

@sonnengott
was bietest?

@highq
also, der korpus wird erst grob ausgesägt und dann mit schablone gefräst. dazu benutzt man einen holzfräser und oberfräse mit oben anliegenden kugellager und fährt die schablone einfach nach



[highQ]

@highq
also, der korpus wird erst grob ausgesägt und dann mit schablone gefräst. dazu benutzt man einen holzfräser und oberfräse mit oben anliegenden kugellager und fährt die schablone einfach nach

ah okay. ich wollte mir schon lange einmal eine gitarre selber bauen (e-gitarren sind eigentlich mein mettier). ich wollte ursprünglich eine mit einer cnc-fräsmaschine ausfräsen. nur ist mein chef von dem holz in seiner maschine ncht begeistert aber wenn das mit einer oberfräse so gut geht, wird das gar nicht nötig sein.

danke dir auf jedenfall für deine schnelle antwort



[The Dude]

Sehr saubere Arbeit bisher, Kompliment!

Verrätst du mir, wie du den Kopfplattenteil angeschäftet hast? Die Stoßstelle befindet sich bei dir ja in etwa auf Höhe des 1. oder 2. Bundes.
Wenn man nach dem Buch von Martin Koch vorgeht sieht das in etwa so aus, wie bei mir (siehe Anhang).
Allerdings gefällt mit die Schäftung, so wie du sie hast, weit besser.



[]|[FinalZero]|[]

cool wie haste den hals so smooth gefräst?

und isses gewollt, dass die kopfplatte so stark angewinkelt ist? ist das nicht von nachteil für die saiten?


joa wenn sound und preis stimmen würd ich vll sogar bei dir bestellen



[.s]

@sonnengott
was bietest?

meine ewige liebe und dankbarkeit dir gegenüber
oder einen kleinen unkostenbeitrag



[Pilzedieb]

ich bin froh wenn ich noch neben arbeiten zeit für meinen bass habe
für customshop-preise würde ich jedoch meinen job schmeißen

@the dude
ja klar. anstatt den kleinen kopfplattenteil unten ran zu leimen hab ich ihn oben drauf geleimt. damit sparst dir zudem ein furnier um den strich auf der kopfplatte zu verdecken

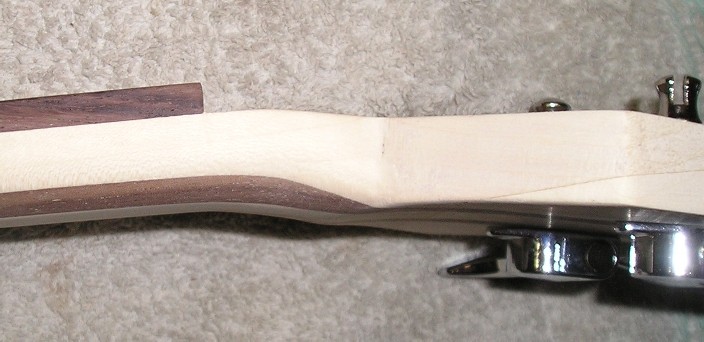

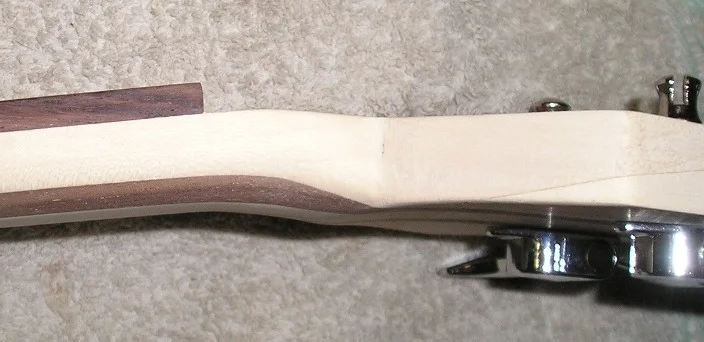

hier siehst den hals nachm leimen (am bleistiftstrich ist die auflagefläche)

@final zero
die halsdicke habe ich gleich mit der oberfräse passend gefräst. die wölbung alleine mit einem ziehobel und dann ein wenig glatt geschliffen

hab noch ein bild vom fräsen der halsdicke....

der winkel beträgt etwa 15°
ich glaube das ist so der standard. einerseits erhöht sich der druck auf den sattel aber das stimmen ist schwieriger und ich kann mir vorstellen, dass auch der sattel schneller abgenutzt wird.



[The Dude]

@the dude
ja klar. anstatt den kleinen kopfplattenteil unten ran zu leimen hab ich ihn oben drauf geleimt. damit sparst dir zudem ein furnier um den strich auf der kopfplatte zu verdecken

hier siehst den hals nachm leimen (am bleistiftstrich ist die auflagefläche)
[qimg]http://mitglied.lycos.de/sinthet/Bass/23.JPG[/qimg]

Danke! Es kann so einfach sein......
Ich zermartere mit zig mal den Kopf, mit welchem handwerklichen Geschick man wohl ausgestattet sein muss um das so hinzubekommen, dabei wird der Kopfplattenteil nur drauf statt drunter geleimt.....
Hier fehlt ein Smiley der sich an die Stirn schlägt.....



[]|[FinalZero]|[]

vll täuscht das auf den bilder ja auch nur, sieht halt im vergleich zu meinem etwas sehr angewinkelt aus

aber ne sehr geile arbeit.... wo machst den spass? alles inner heimischen garage? das werkzeug? alles deins? also is das projekt zum nachahmen geeignet?



[Search 4 Sense]

@sense
bleibt natur

gut so
freu mich schon drauf!
haste dich jetzt entschieden: schrauben oder leimen?
[ich wär für schrauben]



[.nOx]

Sieht verdammt schick aus....respekt
deine LP ist ja auch son Sahnestück ;D



[Pilzedieb]

dankeschöön

vll täuscht das auf den bilder ja auch nur, sieht halt im vergleich zu meinem etwas sehr angewinkelt aus

aber ne sehr geile arbeit.... wo machst den spass? alles inner heimischen garage? das werkzeug? alles deins? also is das projekt zum nachahmen geeignet?

ich habe gerade noch mal penibelst den winkel gemessen. ich komme auf 16,5°
das ist ein bisschen mehr als ich wollte (kommt höchstwahrscheinlich vom bündig hobeln) aber immernoch im rahmen

das ist eine kleine lagerhalle von der firma von meinem vater, in der ich das machen darf. die werkzeuge sind zum teil von der firma (standbohrmaschine, schleifmaschine, sägen...), zum teil meine (fräser, oberfräse, feilen...) und ich habe mir von nem freund zusätzliche schraubzwingen und hobel ausgeliehen um die wichtigsten mal zu nennen
ja klar, auf jeden fall ist das zum nachahmen geeignet! es geht auch mit weit aus weniger werkzeug aber wenn man gute werkzeuge beschaffen kann, schadet das auf jeden fall nicht. wenn man mal nett beim örtlichen schreiner fragt (+kleines trinkgeld), darf man vllt sogar ein paar maschinen benutzen, falls man selbst keine besitzt

haste dich jetzt entschieden: schrauben oder leimen?
[ich wär für schrauben]

ich mache eine leim-schraub verbindung
ich denk mir einfach, dass durch den leim eine recht gute verbindung zum korpus geschaffen werden kann und durch die schrauben die einzelnen holzschichten (in einem holzstück) gefestigt werden und zur gesamtstabilität beitragen. das holz könnte bei einem verleimten hals ja auch wo anders ausreißen. nicht umbedingt an der klebestelle (das passiert glaub eher am wenigsten)
und diese halspitten finde ich bei solch einem korpushalsübergang vom style her schon fast pflicht

rockinger hat seit heute wieder halspitten in chrom im programm. hatte wo anders nichts gefunden, konnte also nicht besser laufen.
ich habe gleich zusätzlich neue holzschrauben für die paula mitbestellt weil ich über den mindestbestellwert kommen musste...die fehlende abdeckung an der rückseite ist immernoch nicht angebracht ich mach demnächst dann nochmal bilder



[sanderbasser]

ch mache eine leim-schraub verbindung
ich denk mir einfach, dass durch den leim eine recht gute verbindung zum korpus geschaffen werden kann und durch die schrauben die einzelnen holzschichten (in einem holzstück) gefestigt werden und zur gesamtstabilität beitragen. das holz könnte bei einem verleimten hals ja auch wo anders ausreißen. nicht umbedingt an der klebestelle (das passiert glaub eher am wenigsten)

Gar nicht mal so dumm der Junge

P.s. Meine Kopfplatte hab ich damals genauso angesetzt, da es die einfachste Möglichkeit war da ein schöne anwinkelung herauszubekommen.
Für die anderen Ideen hätte das Holz nicht mehr gereicht. XD

So hier noch mal zum Vergleich der Kopfplatte: (ca. Mitte der Seite)
https://www.musiker-board.de/threads/sanders-bastelecke.157151/page-2



[Pilzedieb]

yeah toller bass! und klingen tut er auch noch
wie hast dein finish gemacht?

stimmt, bei einer von unten angesetzten kopfplatte wäre der hals wieder ein paar cm kürzer. ich wollte auch erst einen durchgehenden hals machen, habe aber kein von der länge passendes holzstück gefunden



[sanderbasser]

ich habe ihn Matt lackiert(Klarlack)



[Pilzedieb]

ah, doch lackiert. schaut richtig gut aus


hab gad noch schnell ein pic mit eingeleimten hals gemacht. morgen geh ich nachm arbeiten noch schleifpapier kaufen und dann verschleif ich morgen alles richtig. bilder gibts dann gegen abend
als nächstes muss ich dann die bünde einhämmern und abrichten und dann bin ich eigentlich schon fast fertig. ölen dauert so ca 3 tage wenn ich richtig gelesen habe



[Beng.]

sehe ich das richtig,dass die pickups wirklich komplett im korpus "versenkt" sind...also nix mit daumen auflegen?

egal acuh

muss wirklcih sagen das ding sieht großartig aus!
Sehr saubere vearbeitung...
machst du das irgendwie beruflich, also mit holz arbeiten xD (schreiner oder so)?

großes lob..bin mal gespannt wie der irgendwie.."lackierT" aussieht
